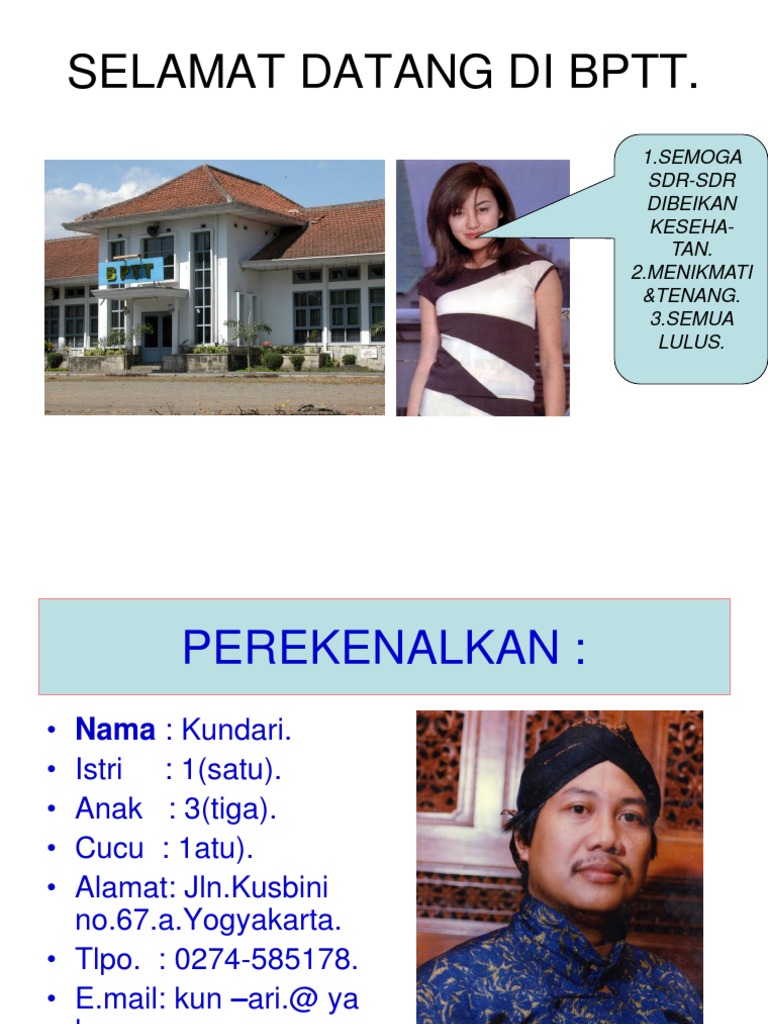

PEREKENALKAN :
Nama : Kundari. Istri : 1(satu). Anak : 3(tiga). Cucu : 1atu). Alamat: Jln.Kusbini no.67.a.Yogyakarta. Tlpo. : 0274-585178. E.mail: kun ari.@ ya ho.com.
PELAJARAN :
PENGENALAN LOKOMOTIF
POKOK BAHASAN :
PENGERTIAN DASAR LOKOMOTIF. JENIS-JENIS LOKOMOTIF. PRINSIP KERJA LOKOMOTIF. SKEMA PEMINDAHAN TENAGA LOKOMOTIF. KODE HURUF & ANGKA PADA LOKOMOTIF. BAGIAN-BAGIAN LOKOMOTIF. BENTUK BENTUK LOKOMOTIF. PERKEMBANGAN LOKOMOTIF. PEDOMAN PENGOPERASIAN LOKOMOTIF. ARMADA LOKOMOTIF BESAR DI JAWA. GAMBAR BERBAGAI JENIS LOKOMOTIF.
PENGERTIAN LOKOMOTIF :
LOKOMOTIF ADALAH : SUATU KENDA RAAN YANG MEMPUNYAI TENAGA PENGGERAK SENDIRI,DAN TIDAK UN- TUK MENGANGKUT PENUMPANG ATAU BARANG.
JADI JELAS BAHWA TIDAK SEMUA ORANG TIDAK DAPAT NAIK DI LOKO MOTIF TANPA MENUNJUKKAN IJIN NAIK LOKOMOTIF YANG DITUNJUKKAN KEPADA MASINIS YG DINAS PADA SAAT ITU DENGAN BENTUK.T.23.
JENIS LOKOMOTIF :
1. LOKOMOTIF UAP.
2. LOKOMOTIF LISTRIK.
1. LOKOMOTIF DIESEL.
1.LOKOMOTIF UAP
SEJAK TAHUN.1984 PT. KERETA API SUDAH TIDAK MENGGUNAKAN LAGI LOKOMOTIF UAP,KECUALI ADA BEBE RAPA LOKOMOTIF UNTUK ANGKUTAN KERETA WISATA YANG ADA DI AMBA RAWA JAWA TENGAH,DAN SEBAGIAN TELAH DIMUSIUMKAN DI SEKITAR STA SIUN AMBARAWA.
2. LOKOMOTIF LISTRIK.
PT.KERETA API SAMPAI SAAN INI BELUM MENGGUNAKAN LOKOMOTIF LISTRIK. DI BEBERAPA NEGARA MAJU SEBAGIAN SUDAH MEMANFAATKA LOKOMOTIF LISTRIK,KARENA BAHAN BAKAR TIDAK MEMAKAI MINYAK.
LOKOMOTIF DIESEL :
SEJAK TAHUN 1953 PT.KERETA API TELAH MULAI MENGGUNAKAN LOKO MOTIF DIESEL : ADA DUA JENIS LOKOMOTIF DIESEL YANG DIPUNYAI OLEH PT.KERETA API.
2.San box, 3.air brake equipment, 4. head light, 5.control compartmen 6.Cab heater, 7.hand brake, 8.controller, 9. brake stand, 10.cab seat, 11.Dynamic brake, 12.battery, 13. exiter, 14.battery charging generator, 15.Traction motor blower,16.traction generator,17.engine, 18.horn. 19.Turbo charger,20.engine water tank,21.engine inlet air filter,
TRANSMISI MEKANIK.
TRANSMISI HIDROLIK. TRASMISI ELEKTRIK.
TRANSMISI MEKANIK
Momen putar dari mesin akan diteruskan melalui kopling gesek ( friction cluth ) kemudian roda gigi( gear ) dalam box prosneling,kemudian gardan,roda gigi, atau rantai ke roda penggerak. Penggunaan pada lokomotif secara teknis dan ekonomis adalah lokomotif yang berte naga sekitar : 350 HP,contoh:Bima kunting dan lokomotif PELITA.I. buatan BY YK. Oleh : Ir.Mardjono dan Ir. J.T.Situmorang kepala balai yasa yogyakarta.
TRANSMISI HIDROLIK
Momen puntir dari motor diesel diteruskan melalui suatu alat penerus daya yang beri si poros input / poros out put,pompa putar,turbin radial,sudu tetap,dan cairan oli dalam kotak yang tertutup. Alat ini disebut penerus dan pengubah momen putar ( Hydroulic torque Conventer ). Lokomtif hidrolik : C 300, D 300, D 301.BB 300, BB 301, BB302,BB 303,BB 304,BB 305, BB 306.
TRANSMISI ELEKTRIK
Pada lokomotif diesel elektrik,output momen putar dari motor diesel akan langsung menggerakkan generator yang menghasilkan arus listrik. Tenaga listrik ini akan diatur oleh suatu sistem pengatur,yang kemudian akan dialirkan ke motor listrik yang disebut traksi motor,sehingga berputar. Momen putar traksi motor ini akan diteruskan ke roda penggerak melalui roda gigi( pinion ) yang ada pada traksi motor.yang akhirnya akan menggerakkan lokomotif. Generator berupa mesin pembangkit ada yang arus searah ( direct current / DC ),dan ada yang arus bilak balik Alternating current / AC ).
1) KESISTEMAN.
MOTOR DIESEL
DILIHAT DARI CARA KERJANYA : 1) MOTOR 2 LANGKAH : - BB 200 , BB 201 ,BB 202 , CC 202. 2) MOTOR 4 LANGKAH : - BB 301, BB 302, BB 303, BB 304, BB 305,BB 306, CC 201, CC 203, CC 204,BB 203, BB 204.
MOTOR DIESEL
DILIHAT DARI TENAGA ( HP ) :
1. DAYA TERKECIL : 100 HP : LOKOMOTIF KEBO KUNING. 2. DAYA TERBESAR : 2250 HP : LOKOMOTIF CC 202.
MAIN GENERATOR ( MG )
ADALAH PEMBANGKIT LISTRIK PADA LOKOMOTIF UNUTK CATU DAYA TRAKSI MOTOR ( TM ). DIGERAKKAN LANGSUNG OLEH MOTOR DIESEL,SEBAGAI PENGGERAK UTAMA.
MAIN GENERATOR ( MG ).
DILIHAT DARI JENISNYA : 1. GENERATOR ARUS SEARAH ( DC ) : - BB 200,BB 201,BB202,BB 203,CC 200 CC 201,CC 203. 2. GENERATOR ARUS BOLAK BALIK (AC) : CC 202 DAN CC 204.
TRANSMISI HIDROLIK :
TYPE TRANSMISI HIDROLIK : Voith L 720 r U2,.
PERANGKAT BAWAH MELIPUTI: a) BOGIE / TRUCK. b) PERANGKAT RODA. c) BRAKE REGING (PERLENGKAPAN PE NGEREMAN ),STANG REM,PEMEGA SAN,BOFER,DLL.
KOMPRESSOR BERFUNSI :
UNTUK MENGHASILKAN UDARA TE KAN KEPERLUAN PENGEREMAN,MENJALANKAN PERALATANPERALATAN LOKOMOTIF YANG MEMAKAI UDARA.DAN LAIN SEBAGAINYA.
GENERATOR BANTU :
BERFUNGSI : UNTUK PENERANGAN LOKOMOTIF ( LAMPU SOROT),PENGISIAN BATTERY,DAN UNUTK MENJALANKAN KOMPONEN LOKOMOTIF LAIN YANG MENGGUNAKAN LISTRIK,( COIL-COIL).
TURBO SUPER CHARGER SUATU PERALATAN YANG DIPERGUNAKAN KAITAN NYA UNTUK MENAMBAH TENAGA MOTOR DIESEL.
FUEL PUMP BERFUNSI : UNTUK MEMOMPA BAHAN BA-KAR DARI TANGKI KE MOTOR DIESEL,BELALUI BEBERAPA SARINGAN BAHAN BAKAR.
RADIATOR BERFUNGSI:
SUATU ALAT YANG DIALIRI OLEH AIR PENDINGIN,YANG KEMUDIAN DIDI - NGINKAN OLEH KIPAS RADIATOR. (JADI INTINYA RADIATOR SARANA UNTUK MENDINGINKAN AIR PENDI NGIN YANG ADA DI LOKOMOTIF ).
FAN RADIATOR : SUATU ALAT YANG BERFUNGSI UNTUK MENDINGINKAN DENGAN JALAN MENGIPASI AIR YANG
ADA DI DALAM RADIATOR.
COOLER :
SUATU ALAT YANG BERFUNGSI UNTUK MENDINGINKAN MINYAK PELUMAS .( UNTUK LOK DE ,AIR TERLETAK DIDALAM PIPA,MINYAK YANG DIDINGINKAN BETRADA DI LUAR PIPA ) SEDANGKAN LOK DH SEBALIKNYA ).
BLOWER :
SUATU ALAT YANG BERFUNGSI MENG HASILKAN UDARA TEKAN YANG DIPER GUNAKAN UNTUK MENDINGINKAN - TRAKSI MOTOR DENGAN DIHEMBUS KAN,MELALUI PIPA-PIPA DAN HARMO- NIKA TM ( RUBBER BELLOW ).
3.KESISTEMAN.
BERTUGAS UNTUK MENGATUR BERBAGAI KESISTEMAN YANG ADA PADA LOKOMOTIF,BAIK PERALATAN UTAMA,PERALATAN BANTU,SEHINGGA SISTEM TERSEBUT BEKERJA TIDAK TERJADI SALING TUMPANG TINDIH ANTARA ALAT YANG SATU DENGAN YANG LAINNYA.
SISTEM PENDINGIN :
ADALAH SUATU SISTEM YANG MENGA TUR BEKERJANYAN SISTEM PENDINGI NAN DARI AIR PENDINGIN DI TANGKI AIR SAM PAI KE KOMPONEN YANG AKAN DIDINGINKAN ,DENGAN MELALUI PERALATAN YANG ADA KAITANNYA DENGAN SISTEM PENDINGIN.(WATER PUMP,PIPA-PIPA,NEPEL DLL ).
Adalah sistem yang mengatur te Naga listrik di lokomotif dari pem Bangkit sampai dengan pemakai Annya pada komponen,melalui Beberapa terminal-terminal,panel Panel untuk menghidupkan kom Ponen tsb. ( dari MG sampai TM), Dll.
SISTEM PENGAMAN
Adalah : sistem yang mengamankan beker Janya komponen lokomotif agar tiap tiap komponen bekerja pada ketentuan teknis yang telah ditentukan , dan sistem penga Man ini akan bekerja sebelum batas minimum atau maksimum bekerjanya suatu komponen,sehingga komponen tsb akan aman ,tidak mengalami gangguan.
BENTUK-BENTUK LOKOMOTIF
1) Lokomotif kabin tunggal : untuk lokomo tif DH yang berkabin tunggal arah mun dur adalah arah ujung pendek,atau arah membelakani exchoust,sedangkan arah maju adalah arah ujung panjang. Lokomotif DE Kabin tunggal : untuk lok DE lama BB 200,arah maju adalah arah dimana exhoust berada ( arah ujung pan jang). Untuk lok DE baru ( BB 201,BB 203,CC201, CC 203,CC204 ) arah maju adalah arah ujung pendek,sedang arah ujung panjang disebut arah mundur. Lokomotif kabin ganda : pada lokomotif ini arah maju adalah dimana masinis membelakangi kompressor,sedang arah mundur masinis membela kangi radiator.
2) 3)
4)
PERKEMBANGAN LOKOMOTIF
1) Dengan ditemukannya mesin diesel,maka lokomotif uap semakin lama semakin,diku rangi dan akhirnya tidak dipernunakan sa ma sekali,diganti dengan lokomotif diesel. 2) Dinegara maju lokomotif diesel sudah dikurangi diganti dengan lokomotif listrik,hal ini disebabkan karena bahan bakar dari minyak bumi semakin langka dan semakin mahal. 3) Dengan perkembangan tersebut jelas ada ke unggulan dan kelemahan dari masing-masing lokomotif tersebut.
ISTIRAHAT DULU
SIAP GUNA ( SG ).
SIAP GUNA ( SG ) : ADALAH JUMLAH ARMADA LOKOMOTIF DIKURANGI JUMLAH LOKOMOTIF YANG KONSER VASI. KONSERVASI : ADALAH LOKOMOTIF YANG DI TAHAN DI DIPO ATAU DIBALAI YASA,YANG UNTUK BEBERAPA SAAT TIDAK DAPAT DIOPERASIKAN KARENA MENUNGGU ATAU TIDAK ADANYA SU KU CADANG,DAN TUNGGU PERBAIKAN KARENA RUSAK BERAT ATAU EX.LOK PLH.
SIAP OPERASI ( SO ).
Adalah : jumlah lokomotif yang siap dinas untuk menjalankan kereta api termasuk cadangan,jumlah ini tidak termasuk lokomotif yang mrenjalani pemeliharaan dan perbaikan di dipo. SO = KO + CADANGAN = 85 % X SG.
PEMELIHARAAN LOKOMOTIF:
TEMPAT PEMELIHARAAN :
1. PEMELIHARAAN DI BALAI YASA : ( PA SPA MO RH & PB ). 2. PEMELIHARAAN DI DIPO INDUK : ( P.1 P.3 P.6 P.12 & PB ).
JENIS PEMELIHARAAN :
1) PREVENTIF : Pemeliharaan yang bersi fat rutin,terjadual secara pasti dan dilaku kan untuk menjamin lokomtif senantiasa dapat berfungsi dengan baik,efesien,eko nomis sesuai dengan spesifikasi atau ke mampuan awalnya. 2) KOREKTIF : Pemeliharaan yang ter jadu al secara statistik,dilakukan atas dasar analisis statistik kerusakan dari likomotif, sehingga kerusakan yang sama tidak terulang kembali.
Pemeliharaan secara statistik ini dikenal dengan sebutan MEAN TIME BETWEEN FAILUR ( MTBF ) yaitu perhi Tungan rata-rata waktu antara dua kejadian kegagalan Operasi obyek pemeliharaan yang membutuhkan perbai Kan atau penggantian suku cadang. 3).PREDEKTIF : Pemeliharaan dengan memanfaatkan Teknologi sensor / micro prosesor sehingga detksi geja La kerusakan lokomotif yang di pelihara dapat di ketahui Secara dini .
4). REPAIR / PERBAIKAN ( PB ) : Adalah suatu kegiatan Restorasi atau pemulihan kondisi Lokomotif agar dapat Mendekati kondisi pada awalnya dengan penggantian suku Cadang atau memproses kembali suku cadang yang me Ngalami kerusakan.
5).DENGAN KONSEP TOTAL : Adalah pemeliharaan de ngan integrasi dari pemeliharaan :preventif,korektif, prediktif,dan perbaikan,maupun informasi lain pada obyek pemeliharaan yang sedang beroperasi maupun dalam keadaan berhenti sebagai usaha untuk memper lambat proses deteriosasi/penuaan dari obyek yang di pelihara.
6). BREAK DOWN MAINTENANCE / SETELAH RUSAK : adalah pemeliharaan yang dilakukan setelah lokomotif beroperasi secara terus menerus sampai berhenti bero perasi karena gangguan nfungsi komponen atau suku cadangnya. Sistem ini berlaku unutk obyek yang bersifat maintenan ce free ( TV, Radio,suku lokomotif tertentu ).
2.JAM KERJA MOTOR ( ENGINE HOUR BASE ) : Sistem pemeliharaan ini diasumsikan bahwa obyek yang dipelihara beroperasi tidak secara kontinu dalam selang waktu kalender,keausan suku-suku tidak berbanding lurus dengan waktu kalender tetapi berbanding lurus dengan jam kerja mesin obyek yang dirawat. Dengan berbasis waktu jam kerja motor tersebut maka sistem ini dkenal dengan pemeliharaan : 50 jam,100 jam, 250 jam,500 jam,1000 jam,5000 jam dan seterusnya. 3. KILOMETER TEMPUH ( KILOMETER BASE ) : Pemeliharaan ini berdasarkan kilometer lokomotif yang telah ditempuh dalam suatu operasi KA yang telah dica pai nya. Dengan referensi ini maka dikenal dengan pe meliharaan 500 km,1000,km,2000km,dan seterusnya.
4. BERDASARKAN KONDISI ( CONDITION BASE ) : Dalam hal tertentu sering terjadi lokomotif memerlukan penanganan khusus karena kondisinya yang mengkha watirkan. Ditinjau dari waktu jatuh tempo pemeliharaan belum waktunya ,namun kalau menunggu sampai jatuh tempo kondisi lokomotif akan semakin parah,maka dalam kea daan demikian maka tindakan penanganan ditetapkan oleh manajemen ( management judgement) dengan re ferensi pada kondisi lokomotif tersebut.
Oleh karena pemeliharaan ini dilaksanakan atas dasar kondisi dari obyek /lokomotif maka dikenal dengan pemeliharaan berbasis kondisi ( condition base mainte nance ).
a. b. c. d. e. f. g.
B.
DI BALAI YASA :
DATANG PENYE TELAN
BONGKAR
TEST FUNGSI
RECOND ABLE
REKON DISI
GANTI BARU
OK ?
NO
SELESAI
DATANG
DINAS.KA.
KR.LU KR.LOS
KOR
PROSES PEMELIHARAAN
KR.LU
WORK ORDER
UJI COBA
OK
1)
Sebagai pedoman dasar dari pemelihara an lokomotif di Balai yasa dan Dipio-dipo:
Maintenance Instruction book ( M I ) : adalah buku petunjuk pemeliharaan yang diterbitkan oleh pabrik pembuat lokomotif yang bersangkutan. Instruksi- Instruksi yang dikeluarkan oleh direksi PT Kereta Api terhadap komponen tertentu Check Sheet : lembar kerja yang bersumber pada MI. Buku/kartu riwayat lokomotif.
2) 3) 4)
UNTUK :
MATERI PELAJARAN:
MATERI PELAJARAN
MATERI PELAJARAN :
