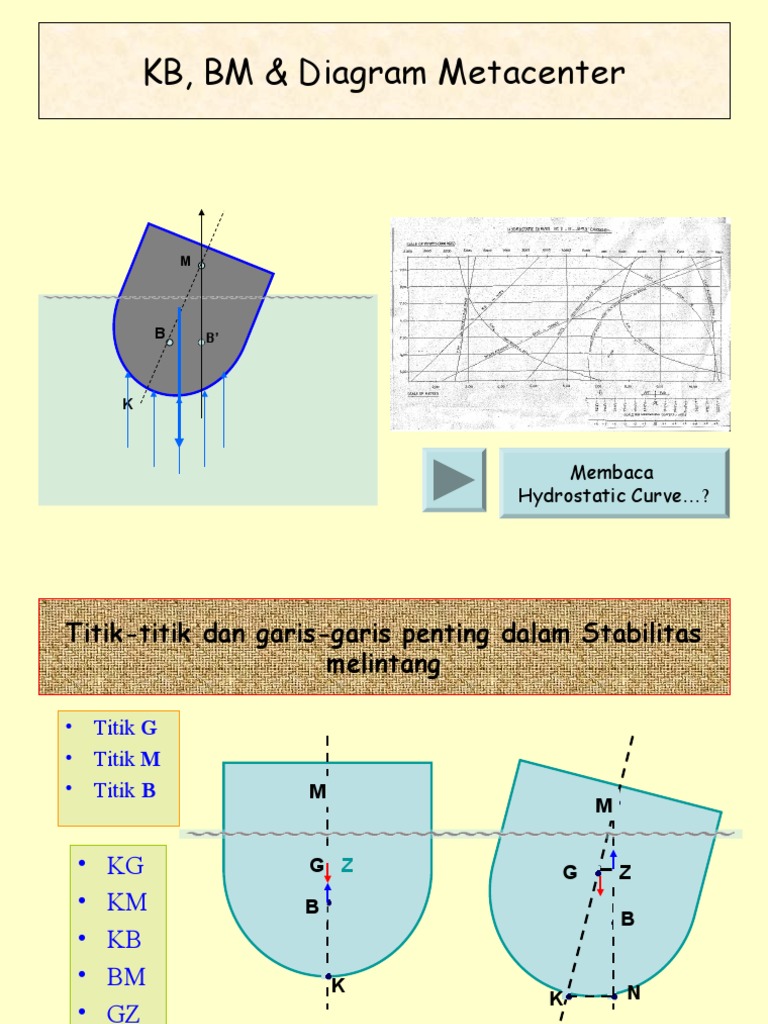

KB, BM & Diagram Metacenter

B B’

Membaca
Hydrostatic Curve…?
Titik-titik dan garis-garis penting dalam Stabilitas
melintang

• Titik G
• Titik M
• Titik B M
M

• KG G Z G Z
• KM B
B
• KB
• BM K
K N
• GZ
• KN
 Titik M

• Adalah titik Metacenter, merupakan titik maya dimana seolah

merupakan titik pusat ayunan pada ‘bandul’ atau ‘pendulum’

• Titik M pada sudut-sudut olengan kapal yang kecil (hampir) tidak

berpindah (GM Awal..!). Tetapi pada sudut olengan besar,
berpindah-pindah (tidak tetap)
 Titik B (Buoyancy)
Adalah titik tumpu semua gaya keatas
yang mengapungkan kapal (centre of
buoyancy))
Letaknya tergantung dari bentuk badan
B
kapal yang berada di bawah air
Berobah apabila kapal keluar dari posisi
tegaknya (mengoleng atau mengangguk),
sarat kapal bertambah atau berkurang.
Naik atau Turun, tergantung dari
perobahan volume badan kapal yang
berada di bawah air dan daya apung
cadangan kapal secara keseluruhan.
Hubungan antara B dan M

M
• Garis BM
B
• Garis BM arah tegak
lurus dengan bidang
datar (garis air)

B
 Hydrostatic Curves
HYDROSTATIC CURVES VC 2 – S – APR3 CARGOSHIP

SCALES OF TONNES (1,000 KGS)

35 40 45
35 40 45

TPC IN TONS

KM
35 40 45

SCALES OF METERS
TPC IN TONS 350 400 450 500 550 650 700 750 800 850
MCTC IN TON-METERS

Next
 Membaca Hydrostatic Curves

• Mencari KB pada sarat tertentu (6 m)

• Mencari KM pada Displacement
yang diketahui (9.000 ton)
• Mencari TPC pada Displ./sarat
yang diketahui (8.000 ton / 7 meter)
• Mencari MCTC pada sarat yang diketahui
(8 meter)
• Mencari COF
 Mencari KB
SCALES OF TONNES (1,000 KGS)

KM
SCALES OF METERS
50 100 150 350 400 450 500 550 650 700 750 800 850
TPC IN TONS MCTC IN TON-METERS

Return
 Mencari KM
SCALES OF TONNES (1,000 KGS)

KM
SCALES OF METERS
50 100 150 350 400 450 500 550 650 700 750 800 850
TPC IN TONS MCTC IN TON-METERS

Return
 Mencari TPC
SCALES OF TONNES (1,000 KGS)

KM
SCALES OF METERS
50 100 150 350 400 450 500 550 650 700 750 800 850
TPC IN TONS MCTC IN TON-METERS

Return
 Mencari MCTC
SCALES OF TONNES (1,000 KGS)
12,000

KM
SCALES OF METERS
50 100 150 350 400 450 500 550 650 700 750 800 850
TPC IN TONS MCTC IN TON-METERS

Return
 Mencari COF
SCALES OF TONNES (1,000 KGS)

KM
SCALES OF METERS
50 100 150 350 400 450 500 550 650 700 750 800 850
TPC IN TONS MCTC IN TON-METERS

Return StabBang.ppt
 Post test
1. Apakah yang dimaksud dengan:
1. Titik G
2. Titik M
3. TPC
4. MCTC
2. Bilamanakah titik G kapal akan bergerak/
berobah?
3. Apa yang anda ketahui tentang titik M
apabila kapal mengoleng pada sudut kecil dan
pada sudut oleng yang besar?
4. Apa saja yang dapat ditentukan dengan
menggunakan hydrostatic curve?
