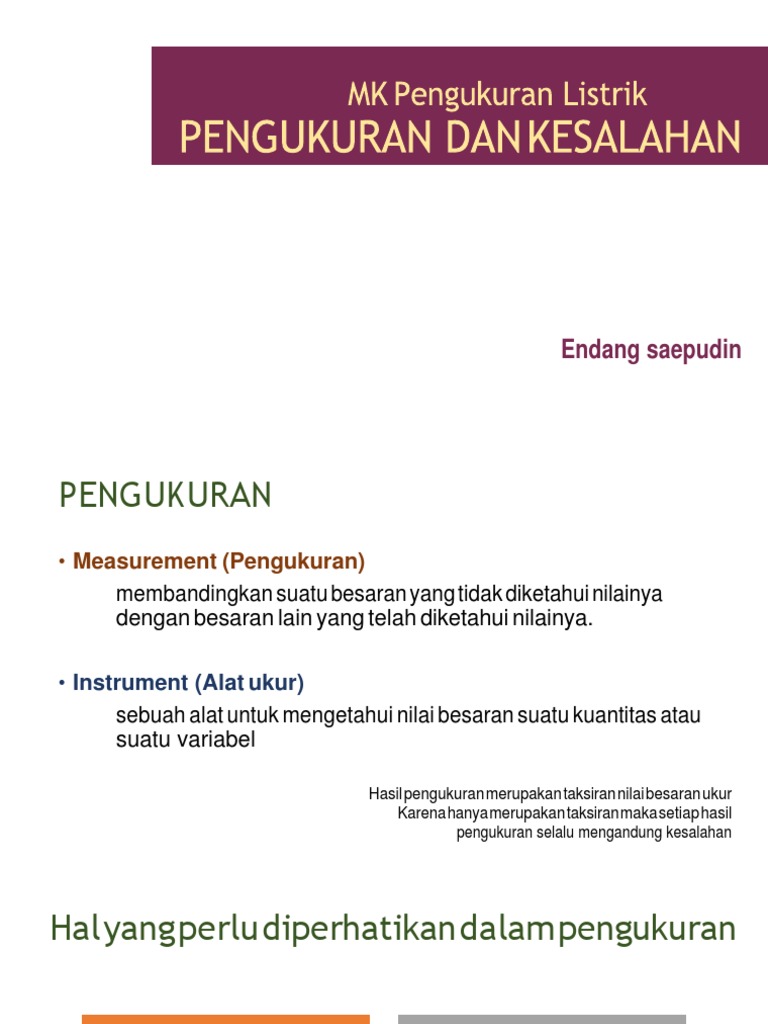

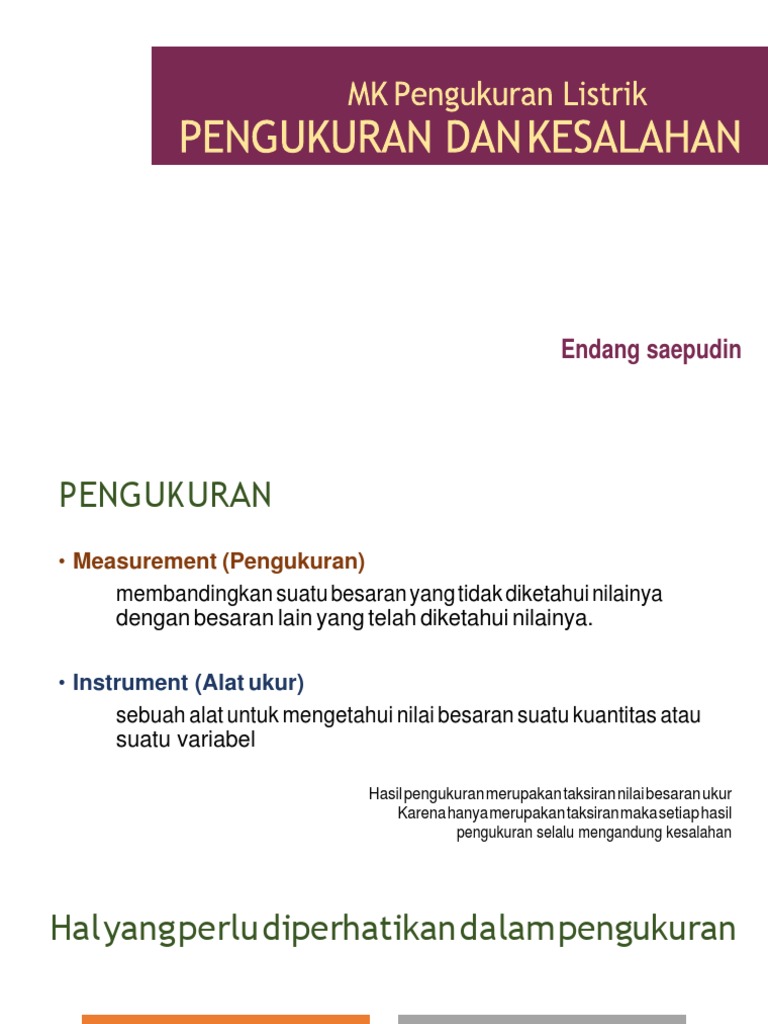

PENGUKURAN
• Measurement (Pengukuran)
membandingkan suatu besaran yang tidak diketahui nilainya
dengan besaran lain yang telah diketahui nilainya.
Ketelitian Ketepatan
(accuracy) (precision)
Konsep dasar pengukuran
• Bantuan alat atau dalam hal ini alat ukur diperlukan untuk
mentransformasikan informasi tersebut secara kualitatif dan
kuantitatif untuk ditanggapi oleh indera manusia.
MANFAAT PENGUKURAN
SATUAN
Sistem satuan metrik, British dan gaussian
Satuan adalah ukuran dari pada suatu besaran.
DIMENSI
Cara penulisan dari besaran-besaran dengan
menggunakan symbol-symbol besaran dasar
BESARAN
Besaran adalah sesuatu yang dapat diukur.
Besaran terdiri dari :
Besaran dasar:
besaran yang tidak tergantung pd besaran lain.
Besaran turunan:
besaran yang diturunkan dari besaran dasar.
Besaran pelengkap:
besaran yang diperlukan untuk membentuk besaran
turunan.
Besaran dan Satuan (Standar Internasional)
Besaran pokok
Massa (kg)
Standar massa (kg) suatu tabung alloy platinum-iridium.
Tabung ini disimpan di International Bureau of Weights
and Measures, Sevres Paris. Berlaku untuk skala
makroskopik.
Panjang (m)
Untuk tahun 2006 dan seterusnya, 1 meter didefinisikan
Sebagai jarak yang ditempuh oleh cahaya ketika
Merambat lurus di vakum selama 1/299.792.458 s.
Waktu (s)
Dari tahun 2006, 1 sekon adalah waktu yang diperlukan cahaya untuk merambat lurus di vakum
sejauh 299.792.458 m.
Besaran dan Satuan (Standar Internasional)
Besaran pokok
Kuat arus (A)
Satu ampere adalah arus konstan yang terjadi pada dua buah konduktor lurus sejajar dan
panjangnya tak berhingga serta luas penampangnya diabaikan, berjarak 1 m diletakkan diruang
vakum akan menghasilkan gaya yang setara dengan 2x10-7 N/m.
Temperatur (K)
1 K didefinisikan sebagai 1/273,16 dari temperature termodinamika tiga titik air.
2. G a y a.
Gaya tekan, tarik dalam sistem Inggris adalah Kerja (Work) yaitu feet-
pound.
ex:
jika gaya 500 pounds bergerak sepanjang 10 feet adalah 5000 feet-
pounds.
3. Massa dan Berat.
Massa adalah hampir sama dengan berat, Massa mempunyai satuan gram sedangkan
Berat adalah massa dikalikan gravitasi.
1 ounce = 26,35 grams
1 pound = 0,454 kilograms
1 gram = 0,0353 ounces
1 kilogram = 2,205 pounds
4. Tekanan.
Tekanan adalah gaya dibagi luas suatu bidang yg menerima gaya secara merata.
Satuannya adalah pounds /inch2, atau pounds/feett2.
Tekanan udara pada ketinggian permukaan air laut adalah : 14,7 pounds / inch2 (psi)
dan mempunyai berat kira-kira 0,08 pounds per feet2.
• Tekanan Pengukuran.
Tekanan pengukuran adalah tekanan yang biasa digunakan untuk
mengukur tekanan dalam suatu bejana, dimana tekanan atmosfir dianggap
sama dengan nol.
• Tekanan Absulote.
Tekanan absulote adalah tekanan pengukuran ditambah dengan tekanan
atmosfir.
Misal tekanan dalam suatu silinder adalah 4 psi, kalau silinder berada pada
permukaan air laut maka tekanan absolute adalah :
4 psi + 14,7 psi = 18,7 psi
5. D a y a.
Kerja adalah gaya kali jarak.
Daya adalah kerja dibagi dengan waktu.
Satuan daya adalah hp (horsepower).
1 hp = 33.000 pounds dengan jarak 1 foot dan waktunya 1 minute.
1 hp = 550 pounds dengan jarak 1 foot dalam waktu 1 second.
Ex:
Berapap hp yang dibutuhkan untuk mengangkat benda dengan berat
12.000 pounds dengan jarak angkat 22 feet dalam waktu 2 menit ?
Jawab : (12.000 x 22) / ( 2 x 33.000) = 4 hp.
6. Temperatur.
Temperatur adalah utk mengukur intensitas panas.
Temperatur diukur dengan satuan derajat sesuai dengan skalanya, seperti
Fahrenheit, Kelvin, Celsius.
Skala Fahreinheit dengan ukuran 180 derajat dari air membeku sampai
menguap pada pada tekanan di atas permukaan air laut.
Pada skala Fahreinheit air membeku pada 32o dan air mendidih pada 212o.
Pada Centigrade (Celsius), air membeku pada temperatur 0o sedangkan air
menguap pada 100o dengan kondisi pada 0 permukaan air laut.
a. Temperatur nol absolut.
Disebut juga temperatur mutlak adalah temperatur yg sangat rendah
yaitu – 273 oC atau - 459 oF.
b. Faktor converse temperatur.
Semenjak skala Centigrade digunakan (air membeku sampai mendidih
100 oC) sedang kan skala Fahrenheit 180o
1oC = 9/5 oF, pembacaan 1oC = 9/5 + 32o
1oF = dikurang 32 dan dikalikan 5/9
c. Rumus konversi :
F = 9/5 C + 32 C = 5/9 (F - 32)
Ex:
Brp oC jika terbaca 86 oF ?
Jawab C = 5/9 x ( 86 - 32 ) = 30 oC
Satuan Temperatur
Derajat Kelvin (K) telah ditetapkan dengan mendefinisikan temperatur
termodinamik dari titik tripel air pd temperatur tetap sebesar 273,160o K.
Titik tripel air ialah suhu keseimbangan antara es dan uap air. Skala praktis
internasional untuk temperatur adalah derajat Celcius (o C) dengan
simbol ”T”.
60 second = 1 minute
60 minutes = 1 hour
24 hours = 1 day.
9. Velocity
Velocity (kecepatan) adalah gerakan suatu benda pd jarak dan waktu
tertentu atau jarak dibagi waktu.
Ada dua tipe velocity yaitu linear dan angular.
Velocity linear adalah gerakan lurus per satuan waktu seperti : feet per
second, feet per menit, atau miles per jam.
Velocity angular adalah gerakan dari suatu benda yang berputar, dan
dinyatakan dalam putaran per menit atau putaran per detik.
Dalam pekerjaan engineering velocity dari shafts, weels, gears, dan bagian
yang berputar dinyatakan dalam putaran per menit (rpm).
Carilah Simbol, Persamaan, dan Satuan
Muatan listrik
Kuat medan listrik
Kerapatan fluks listrik
Kuat medan magnet
Kerapatan fluks magnet
Permitivitas
Permeabilitas
Dimensi
1. Standar amper
2. Standar resistansi
3. Standar tegangan
4. Standar kapasitansi
5. Standar induktansi
6. Standar temperatur
1. Standar amper
3. Standar tegangan
ketentuan SI adalah tabung gelas Weston mirip huruh H memiliki dua
elektrode, tabung elektrode positip berisi elektrolit mercury dan tabung
elektrode negatip diisi elektrolit cadmium, ditempatkan dalam suhu
ruangan. Tegangan elektrode Weston pada suhu 20°C sebesar 1.01858 V.
4. Standar Kapasitansi
menurut ketentuan SI, diturunkan dari standart resistansi SI dan standar
tegangan SI, dengan menggunakan sistem jembatan Maxwell yang
dijalankan oleh arus DC dimana kapasitansi tersebut ditentukan dari
lengan-lengan jembatan yang resistif. Kapasitor standar biasanya dibuat
dari susunan pelat-pelat logam dengan menggunakan udara sebagai
bahan dielaktrik.
5. Standar Induktansi
menurut ketentuan SI, diturunkan dari standar resistansi dan standar
kapasitansi dari induktor2 yg ukuran geometrisnya besar yg digunakan
untuk penentuan nilai ohm absolut.
6. Standar temperatur
menurut ketentuan SI :
diukur dengan derajat kelvin besaran derajat kelvin didasarkan pada tiga
titik acuan air saat kondisi menjadi es, menjadi air dan saat air
mendidih. Air menjadi es sama dengan 0° celsius = 273,160 kelvin, air
mendidih 100°C.
