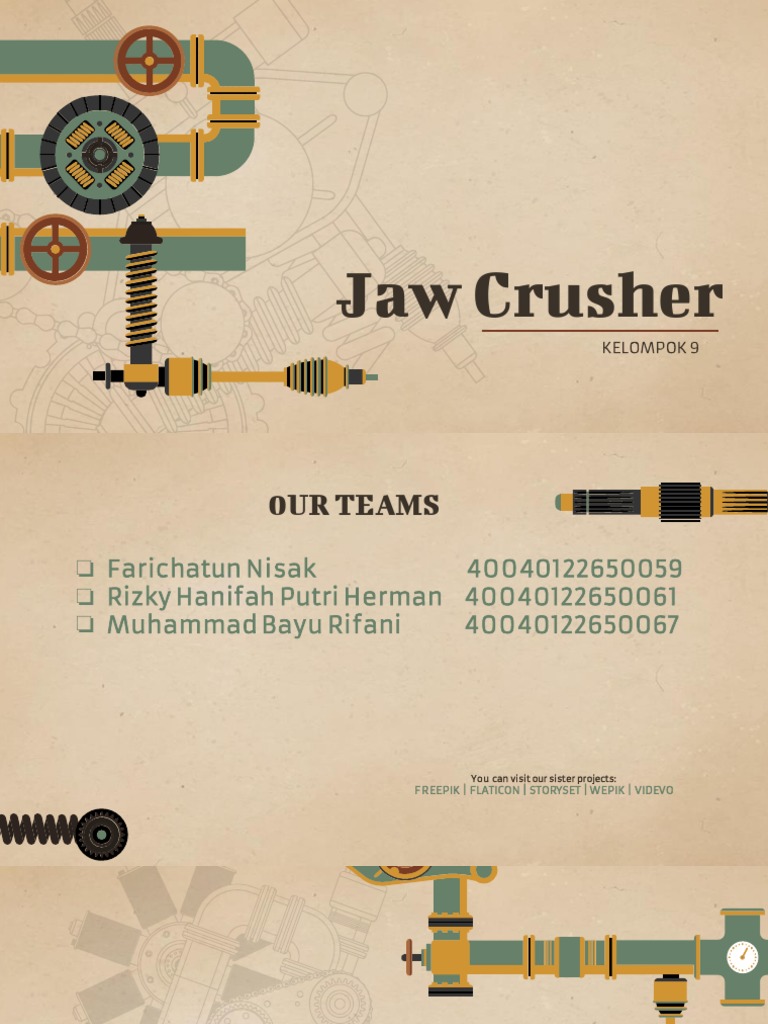

Jaw Crusher

0UR TEAMS
❏ Farichatun Nisak 40040122650059
❏ Rizky Hanifah Putri Herman 40040122650061
❏ Muhammad Bayu Rifani 40040122650067

You can visit our sister projects:

F REEPIK | FLATICON | STORYSET | WEPIK | VIDEVO
Apa itu Jaw Crusher?
Jaw Crusher adalah mesin yang digunakan untuk
memperkecil material. Ada dua jenis Jaw Crusher
yang terkenal, yaitu Blake Jaw Crusher dan Dodge
Jaw Crusher.
Bagian Jaw Crusher
 Prinsip kerja Jaw Crusher

Jaw Crusher bekerja mengandalkan kekuatan

motor. Melalui roda motor, poros eksentrik
digerakan oleh sabuk segitiga dan slot wheel
untuk membuat jaw plate bergerak seirama. Oleh
karena itu, material dalam rongga penghancuran
yang terdiri dari jaw plate, jaw plate yang bergerak
dan side-lee board dapat dihancurkan dan
diberhentikan melalui pembukaan pemakaian.
Cara kerja Jaw Crusher
Cara kerja jaw crusher adalah, batu yang akan dipecah
dimasukkan melalui feed opening bagian movable jaw
yang bergerak kedepan ataupun kebelakang yang
turun naik, akibat exentric shaft yang digerakkan oleh
fly wheel yang sumber penggeraknya adalah motor
listrik. Batu tersebut dihancurkan oleh kedua buah
rahang jaw karna gerakan moveble jaw. Batu yang
telah hancur keluar dari melalui discharge opening ini
dapat diatur dengan menyeting baut. Ukuran batu
tersebut tergantung dari ukuran jaw crusher atau feed
opening.
 Jaw Crusher Blake
Jaw crusher system blake ( titik engsel diatas
)Tipe Blake Crusher memiliki titik engsel jaw
atau pivot di bagian atas, sedangkan bagian
bawahnya yang bergerak maju mundur.
Karenabagian bawah yang bergerak, maka
lebar bukaan atau celah untuk keluarnya
bijih menjadi variatif. Pada saat bergerak
maju, maka lebar bukaan adalah minimum
disebut close side setting, dan ketika bergerak
mundur, maka lebar bukaan adalah
maksimum, disebut open sidesetting.
Kondisi ini menyebabkan rentang ukuran bijih
hasil peremukanmenjadi lebar. Dengan kata
lain ukuran menjadi relative tidak homogen.
 Cara Kerja
Keuntungan
Pada Blake Jaw Crusher, umpan di
masukkan ke dalam rahang
berbentuk V yang terbuka ke atas. Jaw Crusher Blake System :
Satu rahang tetap dan tak 1. Poros / titik engsel yang berada
bergerakserta rahang yang lain diatas rahang menyebabkan
membetuk sudut antar 20o – bagianbawah bergarak maju
30o dan dapat bergerak maju mundur sehinga jarang
mundur yang digerakkan oleh terjadi penyumbatanpada
sumbu eksentrik, sehingga lubang outputnya.
memberikan kompresi yang besar 2. Bagian bawah yang bergerak
terhadap umpan yang terjepit menghasilkan hasil yang
diantara maksimal
kedua rahang. Muka rahang ini
mempunyai alur dangkal yang
horizontal. Umpan besar yang t
erjepit antara bagian 7 atas ra
hang dipecah
dan jatuh keruang bawahnya ya
ng lebih sempit dan dipecah
lagi
Dodge Crusher
Tipe Dodge Crusher memiliki titik engsel
jaw atau pivot di bagianbawah, sedangkan
pada bagian atasnya bergerak maju mundur.
Karena titik engsel ada pada bagian atas,
maka lebar bukaan atau celah untuk
keluarnya bijih hasil peremukan menjadi
tetap. Kondisi inimenghasilkan
ukuran bijih menjadi relative
homogen. Namun karena jaw bagian atas
bergerak, maka gape, atau mulut jaw menjadi
variatif. Saat bergerak maju, maka gape
menjadi minimum. Sebaliknya Ketika
jaw bergerak mundur, gape
menjadi maksimum. Kondisi ini
mensyaratkan bahwa ukuran bijih yang
masuk sebagai umpan harus benar-benar
lebih kecil dari gape saat posisi
minimum. Ukuran bijih yang mendekati
ukuran gape maksimum akan menyebabkan
jaw macet tidak dapat bergerak.
 Cara Kerja: Keuntungan:
Dodge Jaw Crusher ini Keuntungan Dodge Jaw
memiliki sistem kerja Crusher :Titik engsel yang
yang pada berada dibawah dan
umumnyasama dengan bagian atasnya yang
Blake Jaw Crusher bergerakmaju mundur
dengan titik engsel menghasilkan output
yang beradadibawah yang seragam /
sedangkan bagian uniform,namunproses
atasnya yang bergerak kerjanya lebih lamban
maju mundur. daripada Blake System
Jaw Crusher serta
berkapaitas rendah
