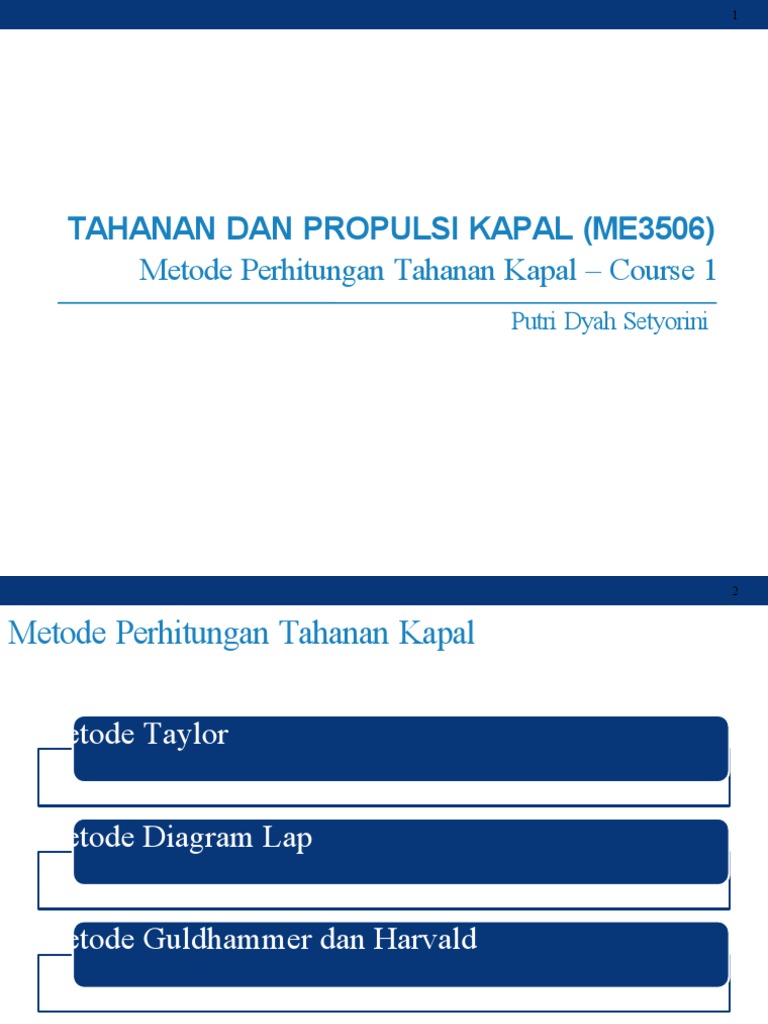

1

TAHANAN DAN PROPULSI KAPAL (ME3506)

Metode Perhitungan Tahanan Kapal – Course 1
Putri Dyah Setyorini
 2

Metode Perhitungan Tahanan Kapal

Metode Taylor

Metode Diagram Lap

Metode Guldhammer dan Harvald

Metode Holtrop
 3

Komponen Koefisien Tahanan untuk Metode Taylor

Koefisien
Tahanan Total
(Ct)

Koefisien
Tahanan Koefisien Koefisien
Gesek (Cf) Tahanan Correlation
Sisa (Cr) Allowance (Ca)

Koefisien tahanan total:

Ct = Cr + Cf + Ca
Tahanan total kapal dihitung dengan menggunakan formula:
𝑅𝑡 = $ 𝜌𝐶𝑡𝑆𝑉2
2
 4

Metode Taylor (Taylor`s Standard Series)

• Diagram Taylor (1933 ) dibuat berdasarkan hasil percobaan model yang
dilakukan dengan memakai serangkaian (seri) model yang garis
rancangannya didasarkan pada garis rancangan badan kapal penjelajah
Inggris.
• Parameter untuk menggunakan metode dari Taylor`s Series:
- Cp : 0.48 to 0.86
- B/T : 2.25, 3.00 dan 3.75
- Cm : 0.95
- ∇/L3 : 0.70 x 10-3 to 8.75 x 10-3

Lines plan model series yang digunakan dalam percobaan

 5

Koefisien bentuk
Koefisien prismatik
CP adalah perbandingan antara volume badan kapal yang berada
di bawah permukaan air dengan volume sebuah prisma dengan
luas penampang midship AM dan panjang L. Dimana L dapat
diaplikasikan pada LPP maupun LWL.

Ilustrasi CPL pada panjang LPP

CP =

∙𝐿
𝑀
 6

Koefisien bentuk
Koefisien midship
CM adalah perbandingan antara luas penampang tengah kapal
(midship area) yang terendam air dengan luas penampang
yang memiliki lebar B dan tinggi T.

𝐴𝑀
𝐶𝑀 =𝐵∙𝑇
 7

Metode Taylor (Taylor`s Standard Series)

Tahapan perhitungan tahanan dengan menggunakan
metode Taylor:
1. Menghitung luas permukaan basah (S)
2. Menghitung Froude Number (Fn) atau menghitung speed-
length ratio
3. Menghitung rasio volume dan panjang pangkat tiga ∇/L3
4. Menentukan koefisien tahanan sisa (Cr) dari grafik Taylor`s
5. Menghitung Reynolds Number (Rn)
6. Menghitung koefisien tahanan gesek (Cf)
7. Menentukan model-ship correlation allowance (Ca)
8. Menghitung koefisien tahanan total (Ct)
9. Menghitung Tahanan total kapal (Rt )
 8c

Metode (Taylor`s Standard

1. Menghitung luas permukaan basah (S)

𝑆 = 𝐶𝑠∆𝐿
Cs : koefisien luas permukaan basah
Δ : displacement (ton)
L : panjang kapal (m)
Cm : koefisien midship

𝐴𝑀
𝐶𝑀 =𝐵∙𝑇
 9

Metode (Taylor`s Standard

𝑉
2. Menghitung Froude Number 𝐹𝑛 =
%𝐿

Atau menghitung speed-length ratio 𝐿𝑉

3. Menghitung ∇/L3

• ∇ : Volume displacement (m3)

• L : panjang kapal (m)

 10

Metode (Taylor`s Standard

4. Menentukan koefisien tahanan sisa (Cr) dari grafik Taylor`s Standard Series
 11

Metode (Taylor`s Standard

5. Menghitung Reynolds Number (Rn)

𝑅𝑛 𝑣 = nilai viskositas kinematic

𝑉𝐿
= 𝑣

6. Menghitung koefisien tahanan gesek (Cf) dengan rumus ITTC 1957

).)+5
𝐶𝑓 = (𝐿𝑜𝑔 2
0)𝑅𝑛–2) 𝑅𝑡 = 0 𝜌𝐶𝑡𝑆𝑉2
2
7. Menentukan Ca dari panjang kapal

8. Menghitung koefisien Tahanan

total Ct = Cr + Cf + Ca

9. Menghitung Tahanan Total Kapal

Rt
 12

Metode (Taylor`s Standard

Rekomendasi nila Ca
 13

Metode (Taylor`s Standard

Contoh Perhitungan:
Diketahui ukuran dan parameter suatu kapal adalah sebagai
berikut:
- Lpp : 121.92 m - Cb : 0.688
- Lwl : 123.96 m - Cp : 0.698
-B : 15.24 m -S : 2363.10 m2
-T : 5.081 -V : 7.822 m/s
-∇ : 6612.55

Tentukan tahanan kapal dengan menggunakan Metode Taylor?

 14

Metode (Taylor`s Standard

1. Froude Number (Fn)

𝐹𝑛 𝑉
=
𝑔𝐿
7.822
= = 0. 112
9.81 𝑥 123.96

2. Menghitung ∇/L3
= 6612.55/ 123.963
= 3.47 x 10-3

3. Menghitung B/T
= 15.24/ 5.081
 15

Metode (Taylor`s Standard

= 3.00
 16

Metode (Taylor`s Standard

4. Plotkan nilai Fn (=0.224) dan ∇/L3 (=3.47 x 10-3) pada diagram Taylor (B/T
= 3.00 & Cp = 0.70) untuk mendapatkan coefisien Tahanan sisa (Cr)

Dari diagram Taylor

didapat Cr =
0.00095
 17

Metode (Taylor`s Standard

5. Reynolds Number (Rn), pada temperature 15o C

𝑅𝑛 7.822 𝑥 123.96
𝑉𝐿
= 𝑣 = 1.1883 𝑥 10–2

= 3. 45 6 473

Values of Kinematic
Viscosity for Salt
Water
 18

Metode (Taylor`s Standard

6. Menghitung koefisien Tahanan gesek (Cf)
$.$&5
𝐶 �= (𝐿*+1-8./0 𝑥 /$2–4)6 = 0.001570

7. Menentukan Ca; panjang kapal antara 50 sampai 150 m, nilai Ca berkisar

antara 0.00035 – 0.00040 (diambil Ca = 0.00040)
8. Menghitung koefisien Tahanan total
Ct = Cr + Cf + Ca
= 0.00095 + 0.001570 + 0.00040
= 0.00292
9. Menghitung Tahanan Total Kapal Rt

𝑅𝑡 = 1
𝜌𝐶 𝑆𝑉4
2 �
1 4
𝑅𝑡 = 𝑥 1.025 𝑥 0.00292 𝑥 2363.1 𝑥 7.822
2
𝑅𝑡 = GHIJ. I K𝑁
 19

Metode (Taylor`s Standard

Ketepatan Metode Taylor
• Untuk mendapatkan gambaran mengenai ketepatan diagram Taylor, Netherlands Ship
Model Basin menguji 115 buah model berbaling-baling tunggal yang semuanya dipilih
secara acak. Pengujian dilakukan di tangki percobaan di Wegeningen.
• Semua tahanan kapal pada kecepatan dinas yang didapatkan dari uji model tersebut
dibandingkan dengan tahanan kapal yang diperoleh berdasarkan diagram Taylor.
 20
