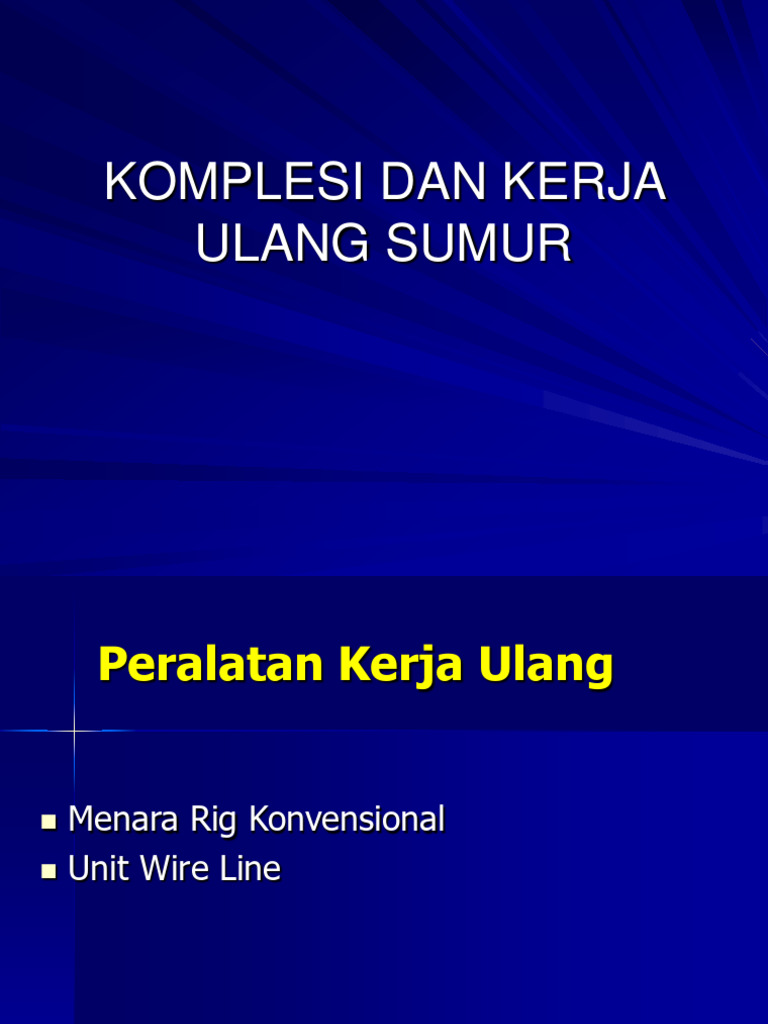

KOMPLESI DAN KERJA

ULANG SUMUR
 Peralatan Kerja Ulang

◼ Menara Rig Konvensional

◼ Unit Wire Line
Menara Rig Konvensional
◼ Pada mulanya pada saat sumur relatif
dangkal dan tekanan rendah yg terletak di
daratan hanya menara konvensional yang
digunakan untuk well services dan work
over
◼ Menara dilengkapi dgn pompa lumpur,
peralatan pengangkat dan pemutar
◼ Semua peralatan bawah permukaan
dirangkaikan ke pipa produksi pada
waktu peralatan masih dipermukaan,
setelah dirangkaikan baru diturunkan
ke dalam sumur.
Apakah rig ? Apa saja jenis-jenisnya ?
Rig adalah serangkaian peralatan khusus yang digunakan
untuk membor sumur atau mengakses sumur. Ciri
utama rig adalah adanya menara yang terbuat dari
baja yang digunakan untuk menaik-turunkan pipa-pipa
tubular sumur.
Umumnya, rig dikategorikan menjadi dua macam
menurut tempat beroperasinya :
1. Rig darat (land-rig) : beroperasi di darat.
2. Rig laut (offshore-rig) : beroperasi di atas permukaan
air (laut, sungai, rawa-rawa, danau atau delta sungai).
RIG & COMPONENTS 7
Secara umum Rig terbagi menjadi 2 kategori
–Onshore (Rig darat)
–Offshore (Rig laut) :
Jack up Rig
Fixed Platforms Rig,
Semi-submersible Rig
Drillship
◼ Ada bermacam-macam offshore-rig yang digolongkan
berdasarkan kedalaman air :
1. Swamp barge : kedalaman air maksimal 7m saja.
Sangat umum dipakai di daerah rawa-rawa atau delta
sungai.
2. Tender barge : mirip swamp barge tetapi di pakai di
perairan yang lebih dalam.
Swamp Barge Rig
 Tender Rig

RIG & COMPONENTS 11

3. Jackup rig : platform yang dapat mengapung dan mempunyai
tiga atau empat “kaki” yang dapat dinaik-turunkan. Untuk dapat
dioperasikan, semua kakinya harus diturunkan sampai menginjak
dasar laut. Terus badan rig akan diangkat sampai di atas
permukaan air sehingga bentuknya menjadi semacam platform
tetap.
◼ Untuk berpindah dari satu tempat ke tempat lain,
semua kakinya haruslah dinaikan terlebih dahulu
sehingga badan rig mengapung di atas permukaan air.
Lalu rig ini ditarik menggunakan beberapa kapal tarik
ke lokasi yang dituju. Kedalaman operasi rig jackup
adalah dari 5m sampai 200m.
RIG & COMPONENTS 14
◼ Drilling jacket : platform struktur baja, umumnya
berukuran kecil dan cocok dipakai di laut tenang dan
dangkal. Sering dikombinasikan dengan rig jackup atau
tender barge.
◼ Semi-submersible rig : sering hanya disebut “semis”
merupakan rig jenis mengapung. Rig ini “diikat” ke dasar laut
menggunakan tali mooring dan jangkar agar posisinya tetap di
permukaan. Dengan menggunakan thruster, yaitu semacam
baling-baling di sekelilingnya, rig semis mampu mengatur
posisinya secara dinamis. Rig semis sering digunakan jika
lautnya terlalu dalam untuk rig jackup. Karena karakternya
yang sangat stabil, rig ini juga popular dipakai di daerah laut
berombak besar dan bercuaca buruk.
RIG & COMPONENTS 17
RIG & COMPONENTS 18
◼ Drill ship : prinsipnya menaruh rig di atas sebuah
kapal laut. Sangat cocok dipakai di daerah laut dalam.
Posisi kapal dikontrol oleh sistem berpengendali
komputer. Dapat bergerak sendiri dan daya muatnya
yang paling banyak membuatnya sering dipakai di
daerah terpencil atau jauh dari darat.
RIG & COMPONENTS 20
Dari fungsinya, rig dapat digolongkan menjadi dua macam :
1.Drilling rig : rig yang dipakai untuk membor sumur, baik sumur
baru, cabang sumur baru maupun memperdalam sumur lama.
2.Workover rig : fungsinya untuk melakukan sesuatu terhadap
sumur yang telah ada, misalnya untuk perawatan, perbaikan,
penutupan, dsb.

RIG & COMPONENTS 21

 Platform/ Semi Fixed
Drill Ship Jack-Up Platform
Land Rig
Tender Rig Submersible

RIG & COMPONENTS 22

 RIG DAN KOMPONENNYA
System rig terbagi atas
1. Hoisting system
2. Rotation system
3. Circulate system
4. Power system
5. Blowout preventation system

RIG & COMPONENTS 23

Untuk sumur dalam menjadi
mahal karena :
◼ Sumur perlu dimatikan
◼ Cabut tubing dan pasang tubing
◼ Perlu pengerjaan khusus untuk
berproduksi kembali
 Unit Wire Line
Keuntungan :

◼ Sumur tidak perlu dimatikan

◼ Tidak perlu cabut pipa produksi
◼ Tidak perlu untuk ‘start up’ lagi
◼ Hemat waktu dan biaya
Macam pekerjaan :

◼ Menentukan Kedalaman
◼ Survey tekanan dan temperatur
◼ Survey kemiringan lubang bor
◼ Pembersihan endapan parafin dan scale
◼ Operasi penyemenan
◼ Mengganti peralatan bawah permukaan
◼ Membersihkan pasir
Komponen Wire line
dipermukaan
1. Wire line (kawat 5. Katrol (floor
baja) blocks or
2. Alat ukur pulleys)
(measuring
devices)
6. Stuffing box
3. Indikator berat 7. Lubricator
(weight indicator) 8. Wireline valve
4. Tromol kawat
(wireline reel)
Komponen di Permukaan
1. Wire Line (kawat baja)
◼ Sesuai dengan namanya perangkat ini menggunakan Wireline
(kawat baja). Solid wire line yang sering dipakai adalah yang
berukuran 0.066, 0.072, 0.082, 0.092 dan 0.105 inch. Untuk
sumur - sumur yang menggunakan tubing lebih besar dari 2 1/2
inch ID, biasanya digunakan Wireline dengan diameter lebih besar
yaitu 0.108 dan 0.125 inch. Wirieline yang tersedia adalah kawat
dengan panjang 10.000, 12.000, 18.000, 20.000 dan 25.000 ft.

◼ Apabila diperlukan wireline yang mempunyai diameter lebih besar

dan lebih kuat dapat digunakan stranded line. Tersedia stranded
line dengan diameter 0.125 inch, 0.141 inch, 0.156 inch, 0.187
inch, 0.250 inch dan 0.312 inch.

◼ Karena adanya H2S dan C02 didalam sistem menyebabkan korosi

menjadi lebih ganas, maka untuk sistem yang mengandung H2S'
C02 tersedia wireline yang terbuat dari stainless steel. Untuk
memberikan service yang baik dan wireline dapat digunakan
selama mungkin (maximum life) , maka wireline harus digunakan
dengan cara yang benar
2. Alat ukur (measuring devices)
◼ measuring devices merupakan salah satu
perangkat unit wireline yang sangat
penting dan digunakan pada setiap
pekerjaan untuk mengetahui kedalaman
peralatan yang dimasukkan

3. Indikator berat (weight indicator)

Weight indicator digunakan untuk
mengetahui berat beban yang tergantung
didalam sumur.
4. Tromol kawat
(wireline reel)
◼ Merupakan tempat penampung atau penggulung
wireline yang dapat diputar maju atau mundur dan
dilengkapi dengan rem (brake). Pada wireline reel,
kecepatan berputar dari wireline dapat diatur. Disini
wireline reel berputar dengan menggunakan tenaga
hidrolik.

◼ Kebanyakan pekerjaan wireline dilepas pantai

menggunakan double drum units (dua reel) . Satu unit
untuk pekerjaan yang sifatnya rutin dan menggunakan
solid line berukuran 0.082 inch dengan panjang 20.000
ft. Unit yang lain menggunakan stranded line berukuran
0,187 inch dengan panjang 20.000 ft dan digunakan
untuk pekerjaan yang memerlukan tenaga yang besar,
seperti swabbing dan fishing job.
◼ 5. Katrol (floor blocks or pulleys)
Katrol diperlukan untuk merubah arah wireline dari
wireline reel ke stuffing box.

◼ 6. Stuffing box
Merupakan katrol untuk lintas wireline yang akan masuk
kedalam sumur.

◼ 7. Lubricator
Merupakan tiang untuk menggantung dan mengangkat
peralatan. Pipa lubricator dibuat secara khusus dan
mempunyai panjang tertentu. Bagian atas dari lubricator
dihubungkan dengan stuffing box dan bagian bawahnya
dengan quick union. Pada Lubricator dipasang katup
pembuang tekanan untuk membuang tekanan pada saat
peralatan akan dikeluarkan
◼ 8. Wireline valve
Digunakan pada kepala sumur
(wellhead) untuk mencegah atau
mengontrol semburan liar. Alat ini
harus dipasang karena pekerjaan
wireline dilakukan pada sumur yang
masih bertekanan
Coil tubing

◼ Coiled Tubing (CT) adalah tubing

(pipa) baja yg bisa digulung, mirip
benang/tali berukuran diameter dari 1
sampai 4.5 inci. Pada rig konvensional,
pipa/tubing/strings disambung atau
diputus satu persatu memakai
sambungan ulir.
Coiled tubing
Aplikasi CT

◼ Sarana pengantar fluida (semen, acid,

brine, air, diesel, foam, gas nitrogen,
sand, dsb.):
1. Remedial/Squeeze cement
2. stimulasi
3. Wellbore fill Removal
4. Well Kick-off
5. Tubing/well clean-up
 Unit Snubbing
Unit snubbing merupakan alat untuk
memasukkan dan mencabut pipa dari dalam
sumur yang bertekanan.
Peralatan ini menggunakan semacam slip
ganda yang berfungsi untuk.memasukkan dan
mencabut pipa dari sumur yang bertekanan.
PENGENALAN SNUBBING UNIT

Tahun 1920, Mechanical

Snubbing masih
menggunakan bantuan rig
Tahun 1950, Hydraulic Jack
(Hydraulic Workover Unit)
yang berfungsi sekaligus
sebagai rig well service
Alat snubbing ini merupakan peralatan
serba guna dan relatif mudah dalam
pemakaiannya seperti untuk rig-up dan
mempersiapkan alat untuk pekerjaan pada
sumur yang bertekanan - tinggi
TIPE SNUBBING UNIT
Conventional (Mechanical) Unit
Long Stroke Unit
Hydraulic Jack / Short Stroke Unit
FUNGSI HWO
Mengontrol tekanan Squeeze Cementing
Membersihkan Plug &
tubing/casing abandonment
Fishing and Milling Running/pulling plug
Drill out cement & Running logging
bridge plugs tools
Acidizing & washing Running perforating
Sirkulasi lumpur tools
LONG STROKE UNIT

Dikembangkan sekitar tahun 1969

Snubbing unit tercepat dengan tripping
rate 1000 – 1500 menit
30 % lebih cepat daripada jack unit
Stroke maksimum mencapai 36 ft
Dapat digunakan pada dual strings
Mechanical Snubbing Unit
Hydraulic Jack Unit
WORK BASKET ATAU TRAVELLING
BASKET adalah platform kerja dari
snubbing unit,Work basket terletak diatas
hydraulic jack
Stationary slip terletak dibawah jack,unit ini
digunakan untuk memegang pipa ketika traveling
slip tidak ditautkan.
Stationary slip memiliki dua set yang berlawanan, set
pertama untuk snubbing unit yang berfungsi untuk
mencegah / mengontrol pipa ketika akan dinaikan dan
diturunkan kedalam lubang,dan yang kedua akan
digunakan jika posisi pipa sedang diangkat dan
berfungsi untuk memback up set yang pertama pada
stationary slip
Traveling Slips atau “Snubber” terletak
diatas dan bergerak bersamaan dengan
traveling assembly.
Slip grip pipa ini memberikan kekuatan
untuk menaikan pipa dan menurunkan
pipa kedalam lubang. Penggunaan dua
atau lebih set ini biasanya untuk Lifting
dan Snubbing.
 Perbandingan
Perbedaan utama dari unit ini dibandingkan
dengan menara konversional dan coill tubing
adalah pada kemampuan dari unit ini yang
dapat digunakan dengan efisien, efektif dan
aman pada sumur - sumur bertekanan tinggi.
Sebagai perbandingan, unit snubbing tersedia
untuk tekanan sampai 20,000 psia sedangkan
coil tubing hanya tersedia sampai tekanan
5000 psi.
Keunggulan lain dari unit snubbing adalah
kemampuannya dalam melakukan putaran pada
pipa yang dimasukkan. Kemampuan memutar ini
memungkinkan dilakukannya perkerjaan
penghancuran peralatan wire line yang terjepit
