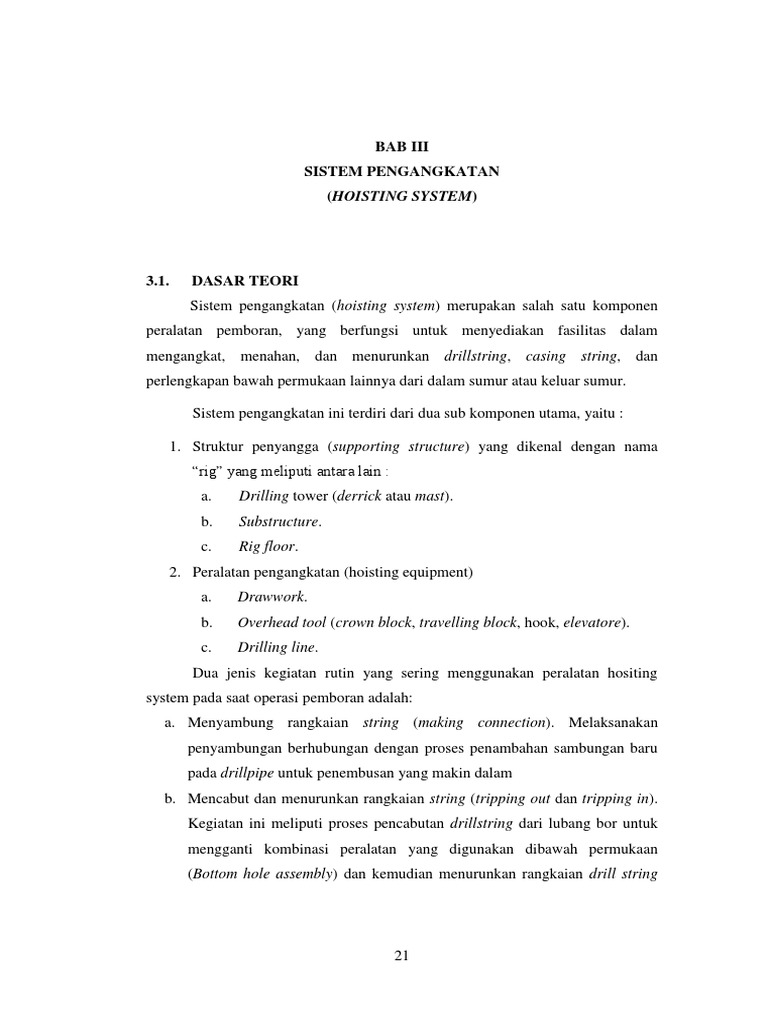

BAB III

SISTEM PENGANGKATAN
(HOISTING SYSTEM)

3.1. DASAR TEORI

Sistem pengangkatan (hoisting system) merupakan salah satu komponen
peralatan pemboran, yang berfungsi untuk menyediakan fasilitas dalam
mengangkat, menahan, dan menurunkan drillstring, casing string, dan
perlengkapan bawah permukaan lainnya dari dalam sumur atau keluar sumur.

Sistem pengangkatan ini terdiri dari dua sub komponen utama, yaitu :

1. Struktur penyangga (supporting structure) yang dikenal dengan nama

“rig” yang meliputi antara lain :
a. Drilling tower (derrick atau mast).
b. Substructure.
c. Rig floor.
2. Peralatan pengangkatan (hoisting equipment)
a. Drawwork.
b. Overhead tool (crown block, travelling block, hook, elevatore).
c. Drilling line.
Dua jenis kegiatan rutin yang sering menggunakan peralatan hositing
system pada saat operasi pemboran adalah:
a. Menyambung rangkaian string (making connection). Melaksanakan
penyambungan berhubungan dengan proses penambahan sambungan baru
pada drillpipe untuk penembusan yang makin dalam
b. Mencabut dan menurunkan rangkaian string (tripping out dan tripping in).
Kegiatan ini meliputi proses pencabutan drillstring dari lubang bor untuk
mengganti kombinasi peralatan yang digunakan dibawah permukaan
(Bottom hole assembly) dan kemudian menurunkan rangkaian drill string

21
 22

kembali ke dalam sumur pemboran. Kegiatan ini biasanya dilakukan untuk

mengganti bit yang sudah mulai tumpul
Sistem pengangkatan memegang peranan penting mengingat bahwa sistem
ini adalah sistem yang mendapat atau mengalami beban yang paling besar, baik
beban secara vertikal, beban horizontal, ataupun kombinasi dari kedua beban
tersebut beban vertikal berasal dari beban menara, drillstring (drill pipe dan drill
collar), casing string, tegangan dead line, tegangan dari fast line serta tegangan
dari block-block yang disandarkan pada menara atau rig floor. Sedangkan beban
horizontal berasal dari tiupan angin. Kombinasi dari beban vertikal dan horizontal
dapat berupa vibrasi saat operasi pemboran berlangsung.

3.1.1 Struktur Penyangga (Supporting structure)

Struktur penyangga pada rig ini merupakan kontruksi kerangka baja yang
ditempatkan diatas titik bor, berfungsi untuk menyangga peralatan pemboran.
Struktur Penyangga terdiri dari:
 Derrick
 Substructure
 Rig floor

3.1.1.1 Derrick
Fungsi utama dari derrick adalah menyediakan ruang ketinggian vertical
yang diperlukan untuk mencabut pipa dari atau menurunkan ke sumur. Semakin
tinggi derrick semakin oanjang rangkaian pipa yang dapat ditangani, sehingga
semakin cepat pipa yang panjang dapat dimasukkan atau dikeluarkan dari lubang
bor. Panjang pipa yang umum digunakan adalah berkisar antara 27 sampai 30 ft.
Kemampuan derrick untuk menangani panjang rangkaian pipa sering disebut
dengan stand, yang tersusun dari dua, tiga, atau empat sambungan drillpipe, yang
sering disebut juga dengan kemampuan menarik doubles, thribbles, atau
fourbless. Dalam penambahan ketingian, kemamouan derrick ditentukan
berdasarkan beban Vertikal (Rangkaian drillstring), Horizontal (Angin), maupun
kombinasi dari keduanya (Vibrasi).
 23

3.1.1.2 Substructre
Substructure adalah konstruksi kerangka baja sebagai platform yang
dipasang langsung diatas titik bor. Substructure berfungsi untuk memberikan
ruang kerja bagi peralatan dan pekerja baik diatas rig floor maupun dibawah rig
floor. Tinggi substructure disesuaikan oleh ketinggian Blow Out Preventer.
Substructure sendiri harus dapat menopang beban rig dan beban dari semua
peralatan yang ada di atas lantai rig. API Bull D10 menyarankan kekuatan
substructure dalam menyokong beban tergantung pada
 Beban pipa maksimum yang dapat diturunkan dan ditarik oleh rig
 Berat maksimum pipa yang dapat digantung pada rotary table
 Beban sudut, maksimum beban yang dapat didukung oleh masing-masing
sudut dari substructure

3.1.1.3 Rig floor

Istilah-istilah di Rig floor:
1. Rotary Table: Peralatan yang berfungsi untuk memutar dan menggantung
drillstring yang memutar bit didasar sumur
2. Rotary Drive: Peralatan yang berfungsi untuk meneruskan daya dari
drawworks ke rotary Table
3. Drawwork: Mekanisme hoisting system pada rotary drilling rig
4. Driller Console: Panel Pusat instrumentasi dari rotary drilling rig. Panel
ini digunakan untuk mengontrol proses yang terjadi dalam setiap sub
bagian utama
5. Drillpipe Tong: Peralatan berupa kunci besar yang dipakai untuk memutar
bagian drill pipe, drill collar, casing dsb dan untuk melepas dan
menyambung bagian drillstring
6. Mouse Hole: Lubang berselubung di samping rotary table di lantai rig
untuk meletakkan drill pipe, untuk disambungkan ke Kelly dan drillstring
7. Rat Hole: Lubang berselubung disamping derrick atau mast di rig floor
untuk meletakkan Kelly pada saat tripping in maupun tripping out
8. Dog House: Ruangan kecil yang digunakan sebagai pos driller dan untuk
menyimpan alat kecil lainnya
 24

9. Pipe Ramp (V ramp): Lereng miring disisi atas substructure dimana pipa
diletakkan sebelum diangkat ke rig floor
10. Catwalk: Jembatan diantara pipe rack di dasar pipe ram di samping rig
dimana pipa diletakkan sebelum ke pipe ram
11. Hydraulic Cat Head: Peralatan yang digunakan untuk menyambung atau
melepas sambungan bila drillpipe atau drill collar akan ditambahkan atau
dikurangkan dari drill steam sewaktu proses tripping

3.1.2 Peralatan Pengangkatan (Hoisting system)

3.1.2.1 Drawwork
Drawwork adalah suatu peralatan mekanik yang merupakan otak dari
derrick. Fungsi dari drawwork yaitu:
1. Merupakan pusat pengontrol bagi driller yang menjalankan operasi
pemboran
2. Merupakan rumah dari gulungan drilling line
3. Meneneruskan daya dari prime mover ke drillstring ke rotary drive
sprocket ke cathead
Drawwork menyediakan daya untuk mengangkat dan menurunkan beban
yang berat. Bagian utama dari drawwork adalah
1. Drum :Peralatan yang berfungsi untuk menggulung atau mengulur drilling
line
2. Brake terdiri dari
 Main Mechanical Brake, suatu peralatan yang paling penting dari
hoisting system. Alat ini mempunyai kemampuan untuk membuat
seluruh beban kerja betul-betul berhenti, seperti pada saat tripping
maupun menurunkan casing. Bila beban berat diturunkan, maka
main brake secara hidrolik atau elektrik akan membantu meredam
sejumlah besar energy yang timbul akibat massa yang dimiliki oleh
travelling block, hook, drillpipe, drill collar, atau casing
 Auxiliary Brake, suatu peralatan hidrolis yang membantu
meringankan tugas mechanical brake. Alat ini tidak dapat
memberhentikan proses pemboran seluruhnya
 25

3. Transmisi
4. Cathead
Merupakan sub-bagian dari drawwork yang terdiri dari
 Drum atau make up cat head
 Break out Cat head
Cathead digunakan untuk menyambung dan melepas sambungan
walaupun demkian tugas yang lebih umum adalah untuk mengangkat peralatan
yang ringan dengan catline. Pada rig modern fungsi cat head digantikan oleh
automatic cat head dan air-powered hoist.

3.1.2.2 Overhead tools (Crown block, Travelling block, Hook dan Elevator)
Overhead tools terdiri dari
1. Crown block: Katrol-katrol yang diam terletak diatas mast atau derrick
2. Travelling block: Katrol-katrol yang bergerak tempat melilitkan drilling
line. Hal ini memungkinkan travelling block bergerak naik dan turun
sambil tergantung dibawah crown block dan diatas rig floor
3. Hook: Peralatan berbentuk kait besar yang terletak dibawah travelling
block untuk menggantungkan swivel dan drill steam selama proses
pemboran berlangsung
4. Elevator: Suatu penjepit yang sangat kuat yang memegan drillpipe dan
drillcollar bagian demi bagian sehingga dapat dimasukkan dan
dikeluarkan dari dan ke dalam lubang bor. Elevator ini digantung oleh
elevator link yang diikatkan pada bagian pinggir dari travelling block atau
hook.

3.1.2.3 Drilling line

Drilling line sangat penting dalam operasi pemboran karena berfungsi
untuk menahan atau menarik beban yang diderita oleh hook. Untuk menghindari
kecelakaan yang mungkin terjadi karena keausan maka dibuat “cut off program”.
Cut off program ini dibuat berdasarkan kekuatan kabel terhadap tarikan dan
dinyatakan dengan ton line yang diderita kabel.
Beban – beban berat yang diderita oleh drilling cable terjadi pada saat :
 26

- Cabut dan masuk drill string (round trip).

- Pemasangan casing (running casing).
- Operasi pemancingan (fishing job).
Susunan drilling line terdiri dari :
a. Reveed drilling line :
Tali yang melewati roda – roda crown block dan roda – roda travelling
block.
b. Dead line :
Tali tidak bergerak yang ditambatkan pada substructure (tali mati).
c. Dead line anchor :
Biasanya ditempatkan berlawanan (berseberangan dengan drawwork,
diklem pada substructure).
Salah satu jenis dari drilling line adalah wire rope. Wire rope dibuat dari
carbon steel yang didinginkan dengan cepat dan mempunyai variasi ukuran dan
kekuatan.API mengklasifikasikan ukuran wire rope sebagai berikut
 Extra Improved Plow Steel (EIPS)
 Improved Plow Steel (IPS)
 Plow Steel (PS)
 Mild Plow Steel (MPS)
 27

3.2. DESKRIPSI ALAT

3.2.1. Nama Alat : Derrick
Fungsi : Untuk mendapatkan ruang vertikal yang cukup untuk
menaikkan dan menurunkan rangkaian pipa bor dan
casing ke dalam lubang bor selama operasi pemboran
berlangsung.
Mekanisme : Ditempatkan pada atas lubang bor yaitu untuk
mendapatkan ruang vertikal untuk peralatan pemboran
naik turunkan pipa bor.
Gambar :

Gambar 3.1.
Derrick
http://www.derrick.rigatsea.blogspot
 28

- Spesifikasi :
Tabel III-1
Spesifikasi Derrick
Casing Setback
Floor Height Clear Heigt
Capacity Capacity
Type
Matric 1000 Metric 1000
M Ft M Ft
to Lbs to lbs
S900R 900 2000 600 1325 11,6 38,0 10,1 33,5
S500-R 10,0 32,7 8,4 27,5
S500-R 500 1100 320 705 7,5 24,6 6,0 19,8
S500-1 7,5 24,6 5,9 19,4
S400-R 7,5 24,6 6,0 19,7
400 885 250 550
S400 6,9 22,6 5,4 18,0
S320-R 6,9 22,6 5,4 17,7
320 705 200 440
S320 6,7 22,0 5,4 18,0
S200-R
200 440 125 275 5,0 16,4 3,8 12,5
S200
S125-R 3,9 12,9
125 275 80 176 4,2 13,78
S125 3,4 11,4
 29

3.2.2. Nama Alat : Mast

Fungsi : Untuk mendapatkan ruang vertikal yang cukup untuk
menaikkan dan menurunkan rangkaian pipa bor dan
casing ke dalam lubang bor selama operasi pemboran
berlangsung.
Mekanisme : Ditempatkan pada atas lubang bor menahan beban
(vertikal) yang timbul dari adanya proses pengeboran.
Baik sewaktu menaikkan ataupun menurunkan peralatan
pemboran.
Gambar :

Gambar 3.2.
Mast
http://www.mast1_hellotrade.com
 30

- Spesifikasi :
Tabel III-2
Spesifikasi Mast

Max. Static Max. No.

ClearHeight(A)
Hook Load Capacity of Lines of
Type
Metrtic to 1,000 lbs M Ft Hoisting
System
MUP-350 350 772 46.60 152.90

MUP-225 225 500 46.60 152.90 10

MU-180 180 397 34.72 112.00

MU-160 160 353 33.85 111.00
MU-140 140 310 33.50 110.00 8
MU-120 120 265 33.41 109.60
MU-100 100 220 32.13 105.40 6
MU-80D 80 175 29.00 95.14
8
MU-80S 80 175 19.60 64.30
MU-80 80 175 29.00 95.14
MU-65 65 143 28.00 92.00
MU-65U 65 143 17.25 56.58
6
MU-60 60 132 17.25 56.28

MU-40U 40 88 17.25 56.58

MU-28 28 61 15.45 50.70

MU-20 20 44 25.20 82.68 4

MU-6.3 6.3 14 13.50 44.29 2

 31

3.2.3. Nama Alat : Drilling Line

Fungsi : Drilling line berfungsi untuk menahan atau menarik
bebanyang diderita oleh hook.
Mekanisme : Drilling line menghubungkan semua komponen dalam
sistem pengangkatan, karena tali ini dililitkan secara
bergantian melalui crown block dan travelling block,
kemudian digulung pada revolving drum yang berputar.
Selain itu ada juga tali yang tidak bergerak yang
ditambatkan pada substructure (dead line). Beban berat
yang diderita oleh drilling cable terjadi pada saat:
- Cabut dan masuk drill string ( round trip )
- Pemasangan casing ( running casing )
- Operasi pemancingan ( fishing job )
Gambar :

Gambar 3.3.
Drilling Line
http://www.glossary.oilfield.slb
 32

- Spesifikasi :
Tabel III-3
Spesifikasi Drilling Line
Derrick Minimum Sugges leg
Line
Weight Length Length
Strength
( feet ) ( feet ) ( feet )

6 1.550 3.500

8 2.000 5.000
80
10 2.250 To
12 2.600 7.500

6 1.300 3.500

8 1.600 5.000
150
10 1.200 To
12 2.200 7.500

6 1.100 3.500
125
8 1.350 To

10 1.600 5.000
90
6 300 1.350
 33

3.2.4. Nama Alat : Drawwork

Fungsi : Meneruskan tenaga dari prime mover (power
system) ke rangkaian pipa bor selama operasi
pemboran berlangsung dan meneruskan tenaga dari
prime mover ke catheads untuk menyambung atau
melepas bagian-bagian rangkaian pipa bor.
Mekanisme : Drawwork merupakan suatu sistem transmisi yang
kompleks, sebagai gambaran adalah seperti sistem
transmisi pada mobil (gear bock). Drawwork akan
berputar bila dihubungkan dengan prime mover
(mesin penggerak).
Gambar :

Gambar 3.4.
Drawwork
http://www.alibaba.com
 34

- Spesifikasi :
Tabel III-4
Spesifikasi Drawwork Gh 3000 Eg-Ac
Drawworks Hook Load No. of Drum Size Motor Aux.
Model (Lbs.) Lines (inches) Brand Brake
Option
LDW550K 550,000 10 25 x 49 OEM Air or
455,000 8 or GE Electric

LDW750K 750,000 12 27 x 56-1/4 OEM Air or

648,000 10 or GE Electric

538,000 8
LDW1000K 1,000,000 12 30 x 56-1/4 OEM Air or

860,000 10 or GE Electric

715,000 8
LDW1500K 1,500,000 14 36 x 72 OEM Air or
1,330,000 12 or GE Electric

1,150,000 10
LDW2000K 2,000,000 16 42 x 72/82 OEM Air or
or GE Electric
 35

3.2.5. Nama Alat : Crown Block

Fungsi : Crown block merupakan kumpulan roda yang
ditempatkan pada puncak menara.
Mekanisme : Crown block berupa katrol – katrol pada puncak
menara, yang dihubungkan pada travelling block
dengan menggunakan drilling line, untuk meringankan
beban pengangkatan berbagai peralatan pemboran.
Travelling block merupakan susunan pul-pul di mana
tali baja dililitkan, hal ini memungkinkan travelling
block berjalan naik turun di bawah crownblock dan
di atas rig floor.
Gambar :

Gambar 3.5.
Crown Block
http://www.energyasiagroup.com4.html

http://www.energyasiagroup.com4.html
 36

- Spesifikasi :
Tabel III-5
Spesifikasi Crown Block
Type 645 – FA 750 – FA 760 – FA 860 – K

Drilling 6 7 7 8
line
Sheaves

Ratings Tons 420 583 583 743

Drilling In 1 ¼ - 1 3/8 1 3/8 – 1 ½ 1 3/8 – 1 ½ 1 ½ - 1 5/8

line size

Sandline In 9/16 – 5/8 9/16 – 5/8 9/16 – 5/8 9/16 – 5/8

size

Catline In 1½ 1½ 1½ 1½
size

Weight Lbs 9045 12440 14500 17840

 37

3.2.6. Nama Alat : Travelling Block

Fungsi : Travelling block, sebagai blok bergerak yang terkait
dengan crown block, bergerak vertikal naik turun
mengangkat hook .
Mekanisme : Travelling block merupakan susunan pul-pul di mana tali
baja dililitkan, hal ini memungkinkan travelling block
berjalan naik turun di bawah crown block dan di atas rig
floor.
Gambar :

Gambar 3.6.
TravellingBlock
www.oil sevvice.com/etools/oilandgas/illustrated_glossary
 38

- Spesifikasi :
Tabel III-6
SpesifikasiTraveling Block
MODEL 55 T-660 40 T-650 30 T-542 20 T-436 12 T-430
ft 15.000+ 10-20.000 8-14.000 5-10.000 4-8.000
Depth
2.438- 1.524- 1.219-
rating M 4.572+ 3.048-6.096
4.267 3.048 2.438
Rated Ton 550 400 300 200 125
capacity Kg 498.952 362.874 272.155 181.437 113.298
No.of
6 6 5 4 4 or 3
sheves
Dia.of In 60 50 42 36 30
sheaves Mm 1.524 1.270 1.067 914 762
1 5/8, 1
Sheaves 1 ¼ or 1 1 1/8 or 1 1/8, 1
In 1/2 or 1 1 3/8 or 1 ¼
grooves 1/8 1 or 7/8
3/8
In 112 ½ 95 1/8 78 5/8 69 ½ 58 ¼
A
Mm 2.858 2.416 1.997 1.765 1.480
In 10 ½ 9¼ 8 6½ 5 5/8
B
Mm 267 234 203 165 143
In 13 12 ¼ 10 8 1/2 7
C
Mm 330 311 254 216 178
In 34 31 ¾ 25 22 20 1/8
D
Mm 864 806 635 559 511
In 63 52 ½ 44 ½ 38 ¾ 33
DD
Mm 1.600 1.334 1.130 984 838
In 100 83 5/8 68 3/8 61 ½ 51 ¾
E
Mm 2.540 2.124 1.762 1.562 1.314
F In 15 13 11 ¼ 10 ½ 8¼
Mm 381 330 286 267 210
 39

In 4 4 4 4 2¾
G
Mm 102 102 102 102 70
Weight Lb 18.000 14.000 8.000 5.000 3.000
 40

3.2.7. Nama Alat : Hook

Fungsi : Tempat bergantungnya swivel.
Mekanisme : Hook menggantung swivel dan rangkaian pipa bor
selama pemboran berlangsung.
Gambar :

Gambar 3.7.
Hook
http://www.oildrilling-
equipment.com/photo/oildrillingequipment/editor/20160525112843_57360.jpg
 41

- Spesifikasi :
Tabel III-7
Spesifikasi Hook
Model Tbj-40 Tbj-30 Tbj-20 Tbj-12 Tww-40 Tww-30 Tww-20

Rated Ton 350 250 150 100 350 250 150

capabity Kg 317.515 226.796 136.078 90.718 317.515 226.796 136.078

In 164 133 ½ 117 ¼ 95 ¼ 141 ¾ 119 103

H
Mm 4.166 3.391 2.978 2.419 3.600 3.023 2.616

In 31 ¾ 25 22 20 ¼ 31 ¾ 25 20
I
Mm 806 635 559 514 806 635 508

In 52 ½ 44 ¼ 38 ¾ 33 52 ½ 44 ½ 38 ¾
J
Mm 1.333 1.130 984 838 1.333 1.130 984

Lb 10.500 7.700 5000 19.000 10.500 7.700

Weight
Kg 4.763 3.493 2.268 8.618 4.763 3.493
 42

3.2.8. Nama Alat : Elevator

Fungsi : Elevator berfungsi untuk menjepit atau memegang
drill pipe dan drill collar bagian demi bagian sehingga
dapat dimasukkan atau dikeluarkan ke dan dari lubang
bor.
Mekanisme : Elevator digunakan sebagai penjepit dalam penurunan
maupun penaikan pipa bor.
Gambar :

Gambar 3.8.
Elevator
 43

- Spesifikasi :

Tabel III-8
Spesifikasi Elevator
Frame ( tons ) A B C

100 sm 24.4 ( 620 ) 22.0 ( 559 ) 10.95 ( 278 )

100 lg 24.4 (615 ) 23.0 ( 584 ) 11.70 ( 297 )

150 24.2 ( 615 ) 23.0 ( 584 ) 11.70 ( 297 )

175 27.4 ( 696) 23.0 ( 584) 12.25 ( 311)

250 30.2 ( 767 ) 26.6 (676 ) 13.63 ( 346 )

350 31.8 (808 ) 27.5 ( 698 ) 14.45 (367 )

 44

3.2.9. Nama Alat : Link

Fungsi : Sebagai pengait antara hook dengan elevator.
Mekanisme : Ruang kerja link adalah hanya sebagai penggantung
saja. Link dirangkai dengan elevator seperti pada saat
round trip.
Gambar :

Gambar 3.9.Link
www.made-in-china.com/showroom/ simonzhang2006...
 45

- Spesifikasi :
Table III-9
Spesifikasi Link
Size Part Number Rated Capacity Wt.per
Per Set-Tong Set-lbs

1 ¾” x 36” 30706-1036 150 125

1 ¾” x 48” 30706-1048 150 160

1 ¾” x 60” 30706-1460 150 150

1 ¾” x 72” 30706-1072 150 230

1 ¾” x 84” 30706-1084 150 270

 46

3.2.10. Nama Alat : Deadline Anchor

Fungsi : Untuk menahan drilling line.
Mekanisme : Anchor di letakkan berlawanan dengan letak
drawwork, terikat dengan struktur bawah dari rig
untuk menambatkan dead line.
Gambar :

Gambar 3.10.
Deadline
Anchorhttp://www.osha.gov/SLTC/etools/oilandgas/images/deadlineanchor.gif

Gambar 3.16. Dead Line Anchor

(http://www.osha.gov/SLTC/etools/oilandgas/images/deadlineanchor.gif)

Gambar 3.16. Dead Line Anchor

(http://www.osha.gov/SLTC/etools/oilandgas/images/deadlineanchor.gif)
 47

- Spesifikasi :
Tabel III-10
Spesifikasi Deadline Anchor
Type Anchor Form of Max Number Loa Output pressure
type primary deadline of lines d of anchor
instrumen tension of dial (Kn) (Mpa)
t （ kN）
JZ5 JZG42 Vertical 420 12 5040 6
00 10 4200
JZ5 JZG41 Horizontal 410 12 4920 6.83
00A
10 4100
JZ4 JZG35 Vertical 350 12 4200 6
00 10 3500
. . . . 8* 2800 .
JZ4 JZG34A Horizontal 340 12 4080 6
00B 10 3400
JZ2 JZG24 Vertical 240 12* 2880 6
50 10 2400
8 1920
JZ2 JZG20 Vertical 200 10 2000 6
00 8 1600
6* 1200
JZ1 JZG18A Vertical 180 10 1800 6
50A 8 1440
6 1080
JZ1 JZG18 Horizontal 180 10* 1800 6
50 8 1440
6 1080
JZ1 JZG15 Horizontal 150 10* 1500 6
00 8 1200
6 900
JZ1 JZG15A Vertical 150 10* 1500 6
00A 8 1200
6 900
JZ6 JZG10 Straight 100 8 800 4.2
0 pulling 6 600
type 4* 400
JZ4 JZG10A Horizontal 100 6 600 6
0 4 400
 48

3.2.11. Nama Alat : Cat Walk

Fungsi : Untuk meletakkan pipa-pipa pemboran sebelum
diletakkan di lereng pipa.
Mekanisme : Cat walk ini menghubungkan antara piperack dan v-
door/drill floor. Pipa diletakkan di atas cat walk
kemudian disalurkan dengan menggunakan trolleys.
Gambar :

Gambar 3.11.
Catwalk
www.osha.gov/SLTC/etools/oilandgas/illustrated_glossary/catwalk.html
 49

- Spesifikasi :
Tabel III-11
Spesifikasi Catwalk
Feature Specification

Sub-floor Height 16’ to 20’

Casing 4 ½ to 20”

Drill Collar 11”

Tubular Range II and Range III

Max Payload-skate 10,000 lbs

Max Payload-Pipe racks 30,000 lbs

Max Payload - Load Arms 14,500 lbs

Weight without options 53,000 lbs

Length 58’

Deck Height 4’

Tunnel Clearance 36" wide x 35" high

Cycle Time 20 seconds

 50

3.2.12. Nama Alat : Pipe Ramp

Fungsi : Sebagai lintasan pipa bor yang ditarik ke lantai bor.
Mekanisme : Menjadi jembatan penghubung antara catwalk dengan
.rig floor.
Gambar :

Gambar 3.12.
Pipe Ramp
http://www.tx1st.com/products/2/image/p2-4.gif
 51

- Spesifikasi :
Tabel III-12
Spesifikasi Pipe Ramp
Table Capacity A B C D E
3
Pipe 27/8”
Mod ½
Ramp 4½“ OD 7/8”
el ” ( Feet-Inches )
(lbs) DP Tubin Rods
D
g
P
65”
105.50
singl 38-
0 4- 67-0
e 8
lines
pole
25- 53-
100.00 7.700
120- 2.50 5.940” 4 10 41- 4-
0 4- ”dou 69-0
69 0” single 29- 55-9 0 4
lines ble
4 57-8
7.700
53-
2.50 ” 25-
140.00 5.940” 10
140- 0” 9.900 4 41- 4-
0 6- 8.640” 69-0 55-9
69 3.60 ” 29- 4 4
lines single 57-8
0” Doub 4
59-7
le
 52

3.2.13. Nama Alat : Top Drive System

Fungsi : Untuk mengangkat ,menurunkan dan memutar
rangkaian pipa.
Mekanisme : Top drive dihubungkan dengan hook untuk
mengangkat dan menurunkan drill pipe selama
roundtrip berlangsung.
Gambar :

Gambar 3.13.
Top Drive System
https://www.nov.com/uploadedImages/Content/Segments/Rig_Systems/Land/Top_ Drive_Systems/P

ortable_Electric_Top_Drives/tds-11sh-top-drive.jpg?n=7307
 53

- Spesifikasi :
Tabel III-13
Spesifikasi Top Drives
Model 500 Model 750 Model 1000
Hoisting
500 short tons 750 short tons 1000 short tons
capacity
Drilling capacity 500 short tons 750 short tons 1000 short tons
Up to 37,5000 ft- Up to 72,000 ft- Up to 90,000 ft-
lbs lbs lbs
Continuous Continuous Continuous
Torque; Torque; Torque;
straight drive
0-250 RPM 0-150 RPM 0-150 RPM
variable AC
Up to 55,000 ft- Up to 108,000 ft- Up to 135,000 ft-
motor
lbs lbs lbs
Intermittent Intermittent Intermittent
Torque; Torque; Torque;
0-125 RPM 0-150 RPM 0-150 RPM
Static brake
35,000 ft-lbs 57,000 ft-lbs 75,000 ft-lbs
capacity
Circular grabs
assembly 75,000 ft-lbs 90,000 ft-lbs 110,000 ft-lbs
capacity
Mud passage
3" 4" 4"
@7500 psi
IBOPs, air-
actuated upper
& 15,000 psi 15,000 psi 15,000 psi
manual-
actuated lower
Rotary stem 6-5/8" regular RH 8-5/8" regular RH 8-5/8" regular RH
connection pin pin pin
Hook weight 40,000 lbs 100,000 lbs 125,000 lbs
24' w/108" 30' w/120" 32' w/108"
Height
elevator bails elevator bails elevator bails
Width x depth 5' x 5' 9' x 6' 9' x 6'
 54

3.2.14. Nama Alat : Pipe Rack

Fungsi : Untuk memindahkan pipa pemboran dari piperack ke
catwalk.
Mekanisme : Piperack terletak di samping rig, pipa diangkat dari
.piperack ke catwalk dengan tenaga hydraulic.
Gambar :

Gambar3.14.
Pipe rack
www.appmach.com
 55

- Spesifikasi :
Tabel III-14
Spesifikasi Pipe Rack
Technical Data
Travelling Speed 30 m/min (98 ft/min)
Lifting Speed 20 m/min (65 ft/min)
Telescopic Speed 20 m/min (65 ft/min)
Travelling Length 41.3 m (135 ft/min)
Telescopic Length 4.6 m (15 ft/min)
6.0 mT x 11.4 m (+/- 0.5 m eccentric) (6.6
tons x 37.4 ft +/- 1.6 ft eccentric) 2.5 mT x
Lifting Capacity 16.0 m (+/- 3 m eccentric) (2.8 tons x 52
ft +/-10 ft eccentric) (Distance from
center of jib)
Tabular Length 3.5 – 14.6 m (11.5-48 ft)
Tabular Diameter 2 7/8” -30”
Twist greeper claws 2 7/8” -30”
Approx. 30 mT (incl. rail, gripper)(33
Installed weight
tons)
 56

3.2.15. Nama Alat : Substructure

Fungsi : Substructure adalah konstruksi kerangka baja sebagai
platform yang dipasang langsung di atas titik bor.
Substructure memberikan ruang kerja bagi peralatan
pekerja di atas dan bawah lantai bor.
Mekanisme : Prinsip kerja substructure hanyalah berupa tempat
diletakkannya peralatan atau instrumen yang
diperlukan selama operasi pemboran berlangsung dan
sebagai tempat dilaksanakan kegiatan yang berkenaan
dengan operasi.
Gambar :

Gambar 3.15.
Substructure
http://www.offshore-technology.com /projects/images/sak5.jpg
 57

- Spesifikasi :
Tabel III-15
Spesifikasi Substructure
Casing Setback
Floor height Clear heigt
capacity capacity
Type
Matric 1000 Metric 1000
M Ft M Ft
to Lbs to Lbs
S900r 900 2000 600 1325 11,6 38,0 10,1 33,5
S500-r 10,0 32,7 8,4 27,5
S500-r 500 1100 320 705 7,5 24,6 6,0 19,8
S500-1 7,5 24,6 5,9 19,4
S400-r 7,5 24,6 6,0 19,7
400 885 250 550
S400 6,9 22,6 5,4 18,0
S320-r 6,9 22,6 5,4 17,7
320 705 200 440
S320 6,7 22,0 5,4 18,0
S200-r
200 440 125 275 5,0 16,4 3,8 12,5
S200
S125-r 3,9 12,9
125 275 80 176 4,2 13,78
S125 3,4 11,4
 58

3.2.16. Nama Alat : Control Panel

Fungsi : Fungsi utama dari control panel adalah untuk
mengatur arus listrik dari generator menuju motor
listrik.
Mekanisme : Tenaga yang dibangkitkan oleh suatu prime mover
disalurkan ke generator di ubah menjadi tenaga listrik
lalu masuk ke control panel kemudian untuk
diteruskan menuju ke sistem peralatan yang lain.
Gambar :

Gambar 3.16.
Control Panel
http://www.oilfield-auction.com/classifieds/drilling%20rigs/Drilling%20Rig%2028.jpg
 59

- Spesifikasi :
Tabel III-16
Spesifikasi Control Panel
Corrosive
Standart Salt water Illuminated
fluid
service gauge service gauge gauge
gauge
Presure range Shipping
Shipping wt. Shipping wt. Shipping wt.
wt.
24 lb. 48 lb. 24 lb.
48 lb.

0-1000 psi 2559 – 1 19965 – 1 19990 – 1 20679 – 1

0-3000 psi 2559 – 3 19965 – 3 19990 – 3 20679 – 3
0-5000 psi 2559 – 5 19965 – 5 19990 – 5 20679 – 5
0-6000 psi 2559 – 6 19965 – 6 19990 – 6 20679 – 6
0-70 kg/cm2 2559 – 2 19965 – 2 19990 – 2 20679 – 2
0-150 kg/cm2 2559 – 11 19965 – 11 19990 – 11 20679 – 11
0-210 kg/cm2 2559 – 4 19965 – 4 19990 – 4 20679 – 4
0-350 kg/cm2 2559 – 7 19965 – 7 19990 – 7 20679 – 7
0-70 atmos 2559 – 10 19965 – 10 19990 – 10 20679 – 10
0-150 atmos 2559 – 8 19965 – 8 19990 – 8 20679 – 8
0-210 atmos 2559 – 9 19965 – 9 19990 – 9 20679 – 9
0-350 atmos 2559 – 12 19965 – 12 19990 – 12 20679 – 12
 60

3.2.17. Nama Alat : Hydraulic Cathead

Fungsi : Memasang dan melepas sambungan drillpipe dan
.... driill collar.
Mekanisme : Digunakan untuk menyambung dan melepas
sambungan jika dipasang drill pipe yang besar atau
drill collar akan ditambahkan atau dikurangkan
dari drill stem pada “perjalanan” masuk atau keluar
dari sumur bor.
Gambar :

Gambar 3.17.
Hydraulic Cathead
http://www.gearench.com/tools/cathead_files
 61

- Spesifikasi :
Tabel III-17
Spesifikasi Hydraulic Cathead
Weight Line pull
Type Mounting Port. No Length (lbs) lbs@100psi
36 36S-KH-CAT-
Spining Hub 001 28 “ 225 800
36 36S-AK-CAT-
Spining Unirvesal 001 28 “ 225 800
36 36S-AD-CAT-
Spining Direct 001/2 28 “ 225 800
36
Spining 36S-MN-CAT-
( min ) Hub 001 28 “ 225 800
36
Spining 36S-MK-CAT-
( min ) Universal 001 28 “ 225 800
36 36S-MD-CAT-
Spining Direct 001 28 “ 225 800
 62

3.2.18. Nama Alat : Rotary Drive

Fungsi : Meneruskan daya putar searah jarum jam dari
drawwork ke meja putar.
Mekanisme : Rotary drive dihubungkan dengan sprocket dan chain
ke drawwork dan rotary table.
Gambar :

Gambar 3.18.
Rotary Drive
http://www.boramtech.com/cgibin/menucgi?sid=778&sp=1&nr=65&menu=liste.html )
 63

- Spesifikasi :

Tabel III-18
Spesifikasi Rotary Drive
Items TSL TSL 160
100
Morse of centre hole MT2 MT2

Dia of centre hole 20X8 25X6

Max workload (Hor.) 20 100

Max workload (Vert.) 10 50

N.W 7 8

G.W 8 30
 64

3.2.19. Nama Alat : Pipe Spinner

Fungsi : Untuk melepas dan menyambung pipa.
Mekanisme : Pipa dilepas atau disambung dengan cara diputar
oleh pipe spinner.
Gambar :

Gambar 3.19.
Pipe Spinner
https://beemanequipmentsales.com/files/2016/04/OWI-357C-
 65

- Spesifikasi :
Tabel III-19
Spesifikasi Pipe Spinner
Model 550A 550H 950A 950H
Actuation Air Hydraulic Air Hydraulic
Size Range 2.88” 2.88” 2.88” 2.88”
to5.5”OD (73 to5.5”OD to9.5”OD to9.5”OD
to 139 mm) (73 to 139 (73 to 241 (73 to 241
mm) mm) mm)
Rate Torque 1250 ft-lbs 1050 ft- 2250 ft-lbs 1950 ft-lbs
(Maximum OD) (1695 N-m) bs(1424 (3050 N-m) (2644 N-m)
N-m)
Rate Torque 600 ft-lbs 600 ft-lbs 600 ft-lbs 600 ft-lbs
(Minimum OD) (813 N-m) (813 N-m) (813 N-m) (813 N-m)
Rate 70 RPM 70 RPM 70 RPM 70 RPM
Speed(Maximum
OD)
Rate 130 RPM 130 RPM 130 RPM 130 RPM
Speed(Minimum
OD)
Estimated Weight 950 lbs 620 lbs 1025 lbs 660 lbs
(431 Kg) (281 Kg) (465 Kg) (299 Kg)
 66

3.2.20. Nama Alat : Motion Compensator

Fungsi : Untuk mengurangi gaya vertikal yang berdampak pada
drillstring sehingga menjaga elevasi dari drill string
agar tidak terlalu jauh dari pusat pemboran.
Mekanisme : Motion compensator dipasang pada derrick dan
disambungkan dengan drill string untuk menjaga
elevasi.

Gambar :

Gambar 3.20.
Motion
Compensatorhttp://www.rigrun.com/images/uploads/z_201406
 67

- Spesifikasi :
Tabel III-20
Spesifikasi Motion Compensator
Weight Line pull
Type Mounting Port. No Length (lbs) lbs@100psi
36 36S-KH-CAT-
Spining Hub 001 28 “ 225 800
36 36S-AK-CAT-
Spining Unirvesal 001 28 “ 225 800
36 36S-AD-CAT-
Spining Direct 001/2 28 “ 225 800
36
Spining 36S-MN-CAT-
( min ) Hub 001 28 “ 225 800
36
Spining 36S-MK-CAT-
( min ) Universal 001 28 “ 225 800
36 36S-MD-CAT-
Spining Direct 001 28 “ 225 800
 68

3.2.21. Nama Alat : Iron Roughneck

Fungsi : Agar tripping pipa atau casing dapat lebih
mudah,aman dan lebih cepat.
Mekanisme : Dengan menyentuh tombol,unit ini akan dengan
otomatis bergerak sepanjang track untuk
menempatkan tool joint serta memasang atau
melepaskan connection,kemudian kembali ke posisi
semula.
Gambar :

Gambar 3.21.
Iron
Roughneckhttps://www.nov.com/uploadedImages/Content/Segments/Rig_Systems/Offsho
re/Iron_Roughnecks/st-120-iron-roughneck.jpg?n=6337
 69

- Spesifikasi :
Tabel III-21
Spesifikasi Iron Roughneck

Weight: ST-120 19,800 lbs (8981 kg) (installed weight)

Assembly
Hydraulic 2,500 psi (172 bar) to 3,000 psi (207 bar)
Requirements 45 GPM (170 LPM) Min; 65 GPM (245 LPM) Max
Tubular Range 3-7/8" to 10" OD (88.9 mm to 254 mm)
Spin Speed 80 RPM (nominal on 5" OD)
Spin Torque 3,000 Ib-ft (4,067 Nm)
Maximum 100,000 lb-ft (135,600 Nm)
Make-Up
Torque
Maximum 120,000 lb-ft (162,700 N-m)
Break-Out
Torque
Connection 33.10" to 75.10" (841 mm to 1,908 mm)
Height
Horizontal 12 ft (3.66 m)
Travel
TW Vertical 42" (1 ,067 mm)
Travel
SW Vertical 42" (1 ,067 mm)
Travel
System Control Hydraulic-Over-Hydraulic; optional Electric-Over-Hydraulic
(Remote-Auto)
Operator Locally-Mounted to Tool; optional Remote-Auto
Controls
Optional Bit Breaking, Automatic Remote Control from Driller's
Features Cabin, Wireless Remote Control, Casing Module/Hanger
 70

3.2.22. Nama Alat : Hydraulic Catwalk

Fungsi : Meletakkan pipapipa pemboran dari/ke pipe rack.
Mekanisme : Sebagai jalur dari pipa saat diambil/dikembalikan
ke/dari pipe rack (sama seperti catwalk) namun sudah
dilengkapi dengan system hidraulik.
Gambar :

Gambar 3.22.
Hydraulic Catwalk
https://i.ytimg.com/vi/TYQ7F-OZSwM/maxresdefault.jpg
 71

- Spesifikasi :
Table III-22
Spesifikasi C10 Hydraulic Catwalk
Feature Specification

Presentation Height Range (for the 8' to 21'

end of the tubular) 8' to 22.5' *

Maximum Tubular Length Range III

Maximum Tubular OD 13 3/8"

Maximum Tubular Weight 3,500 lbs

Maximum Pipe Rack Load 20,000 lbs

Weight without options 30,000 lbs

Length 45'

Hydraulic Power Unit Diesel or Electric

Power Requirement 50 HP

Cycle Time 30 seconds

 72

3.3. PEMBAHASAN

Sistem angkat adalah salah satu komponen utama dari peralatan pemboran
yang berfungsi untuk memberikan ruang kerja yang cukup dalam pengangkatan
dan penurunan rangkaian pipa bor serta peralatan lainnya. Beban yang didapat
oleh sistem pengangkat dibedakan menjadi dua yaitu beban horizontal dan beban
vertikal. Beban vertikal berasal dari beban meanara, drill string, casing string,
tegangan dead line, fast line serta tagangan block-block. Sedangkan beban
horizontal berasal dari tiupan angin serta dril pipe yang disandarkan pada menara.
Sistem ini terdiri dari dua komponen utama yaitu struktur penyangga (supporting
structure) dan peralatan pengangkatan (hoisting equipment).
Struktur penyangga merupakan menara kerangka baja yang ditempatkan
diatas titik bor, yang berfungsi untuk menyangga peralatan-peralatan pemboran.
Pada struktur penyangga terdiri dari drilling tower atau sering dikenal juga
dengan derrick atau mast, substracture dan juga lantai bor (rig floor). Sedangkan
pada peralatan pengangkatan terdiri dari drawwork, overhead tools, dan drilling
line. Pada overhead tools terdiri juga dari crown block, traveling block, hook, dan
elevator. Drilling tower yang berfungsi untuk memberikan ruang vertikal untuk
menaikkan dan menurunkan pipa pemboran pada saat round trip. Tinggi dan
kekuatannya disesuaikan dengan kebutuhan. Derrick memiliki dua tipe, yaitu tipe
standar dan tipe portable. Pada tipe standar digunakan untuk pemboran dalam.
Sedangkan pada tipe portable digunakan untuk pemboran yang dangkal.
Substructure adalah konstruksi baja sebagai platform yang dipasang langsung
diatas titik bor. Rig floor sebagai tempat duduk menara dan drawwork.
Drawwork ialah suatu sistem transmisi yang kompleks yang berfungsi
untuk meneruskan tenaga dari prime mover kerangkaian pipa bor selama operasi
berlangsung. Overhead tools merupakan peralatan yang berada pada menara,
mulai dari di atas dan di tengah menara. Drilling line merupakan kabel kawat baja
yang dililit yang digunakan untuk menahan atau menarik beban yang diderita oleh
hook. Pada drilling ini dilakukan program cut off yang berfungsi untuk
menggantikan drilling line yang telah aus dengan drilling line baru. Indikasi
 73

drilling line yang telah aus adalah apabila terlihat oleh kasat mata bahwa pada
drilling line terdapat serat-serat baja yang mulai bermunculan. Mekanisme dari
cut off program ini dimulai dari penarikan drilling line baru dari drawwork.
Ketika sudah melewati deadline anchor dan drawwork maka line dipotong ssuai
dengan tinggi menara.
Peralatan lain yang merupakan gabungan dari sistem angkat dan sistem
putaar adalah top drive system. Alat ini gabungan dari travelling block, swivel,
kelly dan rotary table. Putaran berasal dari motor yang berada dalam top drive dan
dikendalikan secara hidrolik. Rotary table tidak sepenuhnya dihilangkan pada
sistem ini tetai diganti fungsinya menjadi penahan drilling line saat dilakukan
round trip.
 74

3.4. KESIMPULAN

1. Sistem pengangkatan komponen pemboran yang berfungsi untuk

memberikan ruang kerja yang cukup untuk pengangkatan dan penurunan
rangkain pipa bor selama operasi pemboran berlangsung.
2. Sistem pengangkatan terdiri dari dua komponen sistem pengangkatan yaitu
struktur penyangga dan peralatan pengangkatan.
3. Struktur penyangga terdiri dari substructure, rig floor, dan drilling tower.
Sedangkan peralatan pengankatan terdiri dari drawwork, overhead tools
(crown block, traveling block, hook, elevator), dan drilling line.
4. Cut off program adalah program pergantian line yang sudah aus.
Indikatornya adalah apabila sudah terlihat oleh mata telanjang bahwa pada
drilling line terdapat serat-serat baja yang mulai bermunculan.
5. Top drive system adalah sistem yang menggabungkan sistem angkat dan
putar pada operasi pemboran. Alat ini merupakan gabungan dari travelling
block, swivel, kelly, dan rotary table.
