Laporan Routing 3 Router

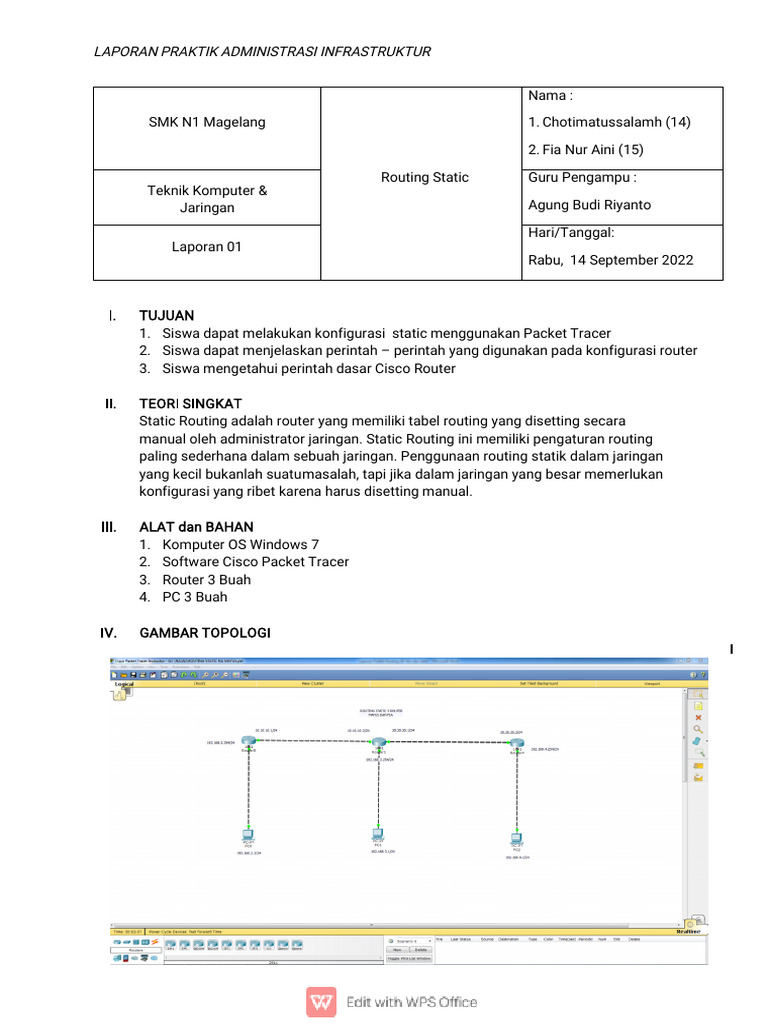

LAPORAN PRAKTIK ADMINISTRASI INFRASTRUKTUR
Nama :
SMK N1 Magelang 1. Chotimatussalamh (14)
2. Fia Nur Aini (15)
Routing Static Guru Pengampu :

Teknik Komputer &
Jaringan Agung Budi Riyanto
Hari/Tanggal:
Laporan 01
Rabu, 14 September 2022
I. TUJUAN
1. Siswa dapat melakukan konfigurasi static menggunakan Packet Tracer
2. Siswa dapat menjelaskan perintah – perintah yang digunakan pada konfigurasi router
3. Siswa mengetahui perintah dasar Cisco Router
II. TEORI SINGKAT

Static Routing adalah router yang memiliki tabel routing yang disetting secara
manual oleh administrator jaringan. Static Routing ini memiliki pengaturan routing
paling sederhana dalam sebuah jaringan. Penggunaan routing statik dalam jaringan
yang kecil bukanlah suatumasalah, tapi jika dalam jaringan yang besar memerlukan
konfigurasi yang ribet karena harus disetting manual.
III. ALAT dan BAHAN

1. Komputer OS Windows 7
2. Software Cisco Packet Tracer
3. Router 3 Buah
4. PC 3 Buah
IV. GAMBAR TOPOLOGI

I
V. LANGKAH KERJA
1. Buka Cisco Packet Tracer
2. Buat topologi-nya seperti di bawah ini
3. Kemudian lakukan konfigurasi IP pada PC. Caranya klik pada PC->Desktop->IP Configuration
PC0 :
IP Address -> 192.168.2.1
Subnet Mask -> 255.255.255.0

Gateway -> 192.168.2.254 (IP
Router)
PC1 :
IP Address -> 192.168.3.1
Subnet Mask -> 255.255.255.0
Gateway -> 192.168.3.254 (IP
Router)
PC2 :
IP Address -> 192.168.4.1
Subnet Mask -> 255.255.255.0
Gateway -> 192.168.4.254 (IP
Router)
4. Konfigurasi IP pada Router 0. Caranya klik pada Router->Config->FastEthernet0/0

dan FastEthernet 0/1
5. Konfigurasi IP pada Router1. Caranya klik pada Router->Config

->FastEthernet0/0 FastEthernet 0/1 dan Ethernet 0/0/0
6. Konfigurasi IP pada Router 2. Caranya klik pada Router->Config

->FastEthernet0/0 danFastEthernet0/1
7. Selanjutnya kita akan mengkonfigurasi settingan static nya pada

Router0,Caranya klikrouter->Config->Static


10. Selanjutnya kita coba ping di Command Promt

VI. HASIL PRAKTIK (PENGUJIAN)
VII. KESIMPULAN
Untuk dapat mengoneksikan suatu Host ke Host yang lain dengan menggunakan
router, konfigurasi router harus dilakukan dengan teliti dan benar. Yaitu dalam
pemberian alamat IP, subnet mask, dan default gateway. Terutama yang harus
dilakukan dengan teliti yaitu saat mengkonfigurasi router (ip routing).
VIII. DAFTAR PUSTAKA

http://nguprek.com/konfigurasi-static-routing-di-cisco-packet-tracer/
Nama :
SMK N1 Magelang 1. Chotimatussalamah (14)
Routing Dinamis RIP Guru Pengampu :

Teknik Komputer &
Hari/Tanggal:
Laporan 02
Selasa, 13 September 2022
I. TUJUAN
1. Siswa dapat melakukan konfigurasi dinamis Routing RIP menggunakan Packet Tracer
II. TEORI SINGKAT

RIP (Routing Information Protocol) adalah merupakan sebuah protokol untuk
melakukan routing secara dinamis pada jaringan Local Area Network (LAN),
menggunakan algoritmaRouting Distance Vector.
Algoritma ini memiliki tugas setiap waktu untuk memantau dan menyalin tabel
routing antarrouter, melalui host, network, subnet yang dimiliki. Bila terdapat
perubahan pada routing, maka algoritma ini akan secara otomatis bekerja untuk
melakukan routing, dengan jumlah next hope 15 dan memilih jalur terdekat.
III. ALAT dan BAHAN
3. Router 3 Buah
4. PC 3 Buah
IV. GAMBAR TOPOLOGI
Contoh Gambar Topologi LAN dengan Routing

Dinamis RIP
V. LANGKAH KERJA
2. Buat topologi-nya seperti di bawah ini
3. Lakukan konfigurasi IP pada PC. Caranya klik pada PC->Desktop->IP Configuration
PC 0 :
IP Address -> 192.168.2.1
Subnet Mask -> 255.255.255.0
Gateway -> 192.168.2.254 (IP
Router)
PC 1 :
IP Address -> 192.168.3.1
Subnet Mask -> 255.255.255.0
Gateway -> 192.168.3.254 (IP
Router)
PC 2 :
IP Address -> 192.168.4.1
Subnet Mask -> 255.255.255.0
Gateway -> 192.168.4.254 (IP
Router)
4. Konfigurasi IP pada Router. Caranya klik pada Router->Config->Fast Ethernet0/1
Router0
FastEthernet 0/1 : IP Address: 10.10.10.1
FastEthernet0/0 : IP Address:
192.168.2.254
Router1
FastEthernet 0/1: IP Address:
10.10.10.2
FastEthernet 0/0IP Address:
192.168.3.254
Ethernet0/0: IP Address: 20.20.20.1
Router2
FastEthernet 0/1IP Address: 192.168.4.254
FastEthernet0/0: IP Address: 20.20.20.2
5. Setelah itu lakukan konfigurasi Routing RIP nya Caranya klik pada Router->Config->RIP
Router0
Router1
Router2
6. Lakukan pengecekan, bisa dengan menggunakan ping pada

CommandPrompt di PCatau dengan menggunakan surat.
VII. KESIMPULAN
Dalam Konfigurasi Routing Rip Ini Memang Lebih Mudah Dibandingkan Dengan
Static Routing. Akan Teteapi Kita Juga Harus Tetap Berhati-Hati Saat
Memasukan Networknya.Supaya Memudahkan Dalam Proses Routing

https://www.buatkuingat.com/2020/10/cara-konfigurasi-routing-rip-di-
packet-tracer.html
Nama :
1. Chotimatussalamah (14)
SMK N1 Magelang
Routing Dinamis OSPF

Guru Pengampu :
Teknik Komputer &
Hari/Tanggal:
Laporan 03
Jumat, 16 September 2022
I. TUJUAN
1. Siswa dapat melakukan konfigurasi dinamis Routing OSPF menggunakan Packet Tracer
II. TEORI SINGKAT

OSPF atau Open Shortest Path First termasuk salah satu jenis dari routing dinamis.
OSPF merupakan protokol routing yang bersifat IGRP atau Interior Gateway Routing
Protocol yang bekerja pada jaringan internal sebuah organisasi maupun perusahaan.
Jaringan internal yang dimaksud ini yaitu anda memiliki hak sebagai administrator
yang mengatur dan memodifikasijaringan tersebut.
OSPF juga merupakan protokol routing yang berstandar terbuka. Yang artinya
siapapun dapat menggunakannya, perangkat manapun dapat kompatibel, dan dapat
diimplementasikan dimana pun. Routing OSPF menggunakan konsep hierarki routing,
artinya membagi-bagi jaringan menjadi beberapa tingkatan. Tingkatan-tingkatan
dijuwudkan dengan sistem pengelompokan area.
III. ALAT dan BAHAN
3. Router 3 Buah
4. PC 3 Buah
IV. GAMBAR TOPOLOGI
Contoh Gambar Topologi LAN dengan Routing Dinamis OSPF

V. LANGKAH KERJA
2. Buat Topologi-nya seperti di bawah ini
3. Tambahkan IP di setiap PC. Caranya klik pada PC->Desktop->IP Configuration
PC0 :
IP Address -> 192.168.2.1
Subnet Mask -> 255.255.255.0
Gateway -> 192.168.2.254 (IP
Router)
PC1 :
IP Address -> 192.168.3.1
Subnet Mask -> 255.255.255.0
Gateway -> 192.168.3.254(IP
Router)
LAPTOP2 :
IP Address -> 192.168.4.1
Subnet Mask -> 255.255.255.0
Gateway -> 192.168.4.254 (IP
Router)
4. Tambahkan IP di setiap router Caranya klik pada Router->Config

Router0 :
FastEthernet0/0 :
IP Address: 192.168.2.254
FastEthernet0/1:
IP Address: 10.10.10.1
Router1 :
FastEthernet0/0 :
IP Address : 192.168.3.254
FastEthernet0/1 :
IP Address : 10.10.10.2
Ethernet0/0/0 : 20.20.20.1
IP Address :
Router2 :
FastEthernet0/0 :
IP Address : 20.20.20.2
FastEthernet0/1 :
IP Address : 192.168.4.254
5. Setelah itu lakukan konfigurasi Routing OSPF dengan cara klik Router->Config->CLI. Lalu ketikkan
perintah seperti ini :
Router0 :
Router1 :
Router2 :
6. Lakukan pengecekan, bisa dengan menggunakan ping pada CommandPrompt di Laptop

atau dengan menggunakan surat seperti berikut.
VII. KESIMPULAN
 OSPF kependekan dari Open Shortest Path First. OSPF adalah Protocol
dynamic routing(Routing Otomatis) yang mampu mengatur,
mendistribusikan, dan
menjaga informasi routing antar network mengikuti setiap perubahan jaringan
secaradinamis.
 Kelebihan OSPF
antara lain : tidak menhasilkan routing loop, mendukung
penggunaan beberapa metrik sekaligus, dapat menghasilkan banyak jalur ke
sebuahtujuan,membagi jaringan yang besar mejadi
beberapa area, dan waktu yang diperlukan untuk konvergen lebih cepat.
 Kelemahan OSPF
antara lain : membutuhkan basis data yang besar dan lebih rumit
http://nguprek.com/tutorial-konfigurasi-routing-ospf-di-cisco-packet-tracer/
