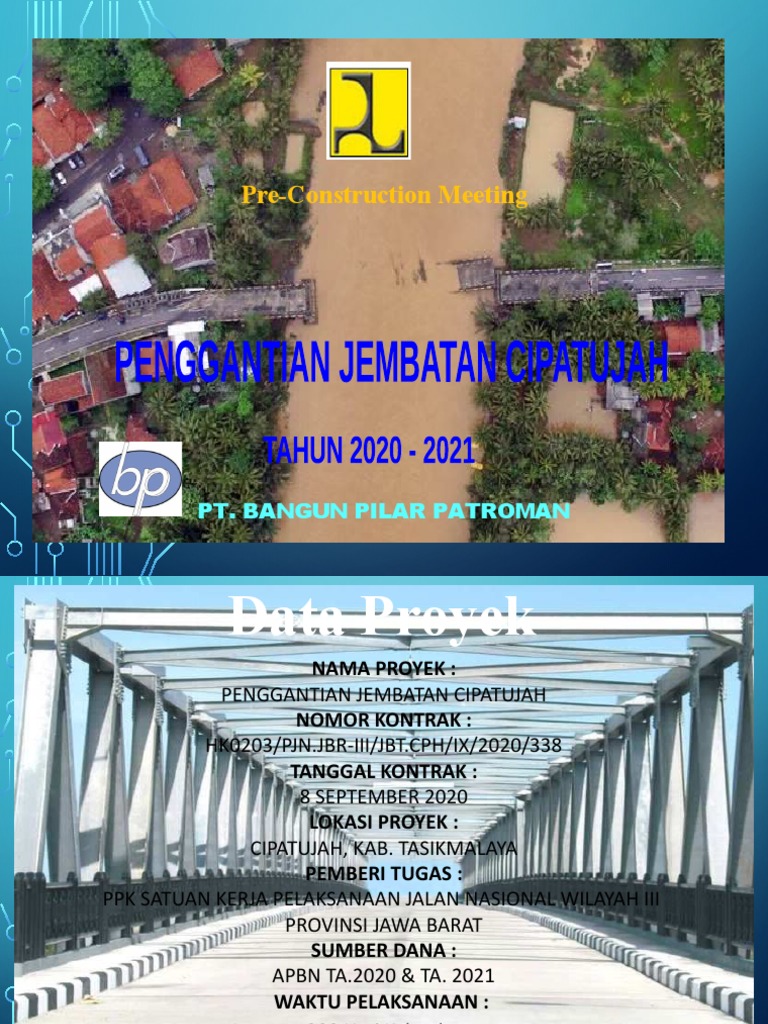

Pre-Construction Meeting

PT. BANGUN PILAR PATROMAN

 Data Proyek
NAMA PROYEK :
PENGGANTIAN JEMBATAN CIPATUJAH
NOMOR KONTRAK :
HK0203/PJN.JBR-III/JBT.CPH/IX/2020/338
TANGGAL KONTRAK :
8 SEPTEMBER 2020
LOKASI PROYEK :
CIPATUJAH, KAB. TASIKMALAYA
PEMBERI TUGAS :
PPK SATUAN KERJA PELAKSANAAN JALAN NASIONAL WILAYAH III
PROVINSI JAWA BARAT
SUMBER DANA :
APBN TA.2020 & TA. 2021
WAKTU PELAKSANAAN :
300 Hari Kalender
WAKTU PEMELIHARAAN :
720 Hari Kalender
JEMBATAN CIPATUJAH :
• Ruas Jalan Cipatujah – Kalapagenep
• Type Jembatan Girder dan Rangka Baja
• Pembangunan Jembatan = 136 m
• Pembangunan Oprit Jembatan = 366 m
• Total Panjang Penanganan = 502 m
• Jumlah Bentang = 3 Bentang
 LAYOUT RENCANA JEMBATAN
CIPATUJAH

Tampak Atas Jembatan

Tampak Samping Jembatan

JARAK DAN LOKASI SUMBER MATERIAL UTAMA

1 AMP Lokasi : Kota Banjar

2 Batching Plant Lokasi : Cikalong (± 18 km)
3 Quary (Base Camp) Lokasi : Cikalong (± 18 km)
4 Pipa Pancang Baja Lokasi : PD. Sarana Jaya, Bandung
5 Sheet Pile Baja Lokasi : PD. Sarana Jaya, Bandung
6 Girder Lokasi : Wika Beton Majalengka
7 Rangka Baja Lokasi : Wika Konstruksi , Bogor
8 U Ditch Lokasi : Kota Banjar
 PERHITUNGAN WAKTU
TAHU
N
BULAN HARI
KALEND
EFEKTIF
ESTIMASI
HARI
LIBUR PERBAIKA
N ALAT
TOTAL
HARI
ER HUJAN EFEKTIF
September 21 3 18
Oktober 31 3 1 2 25
2020

November 30 3 2 25
Desember 31 3 1 2 25
Januari 31 3 1 2 25
Februari 28 3 1 2 22
Maret 31 2 1 2 26
2021

April 30 2 1 2 25
Mei 31 1 15 2 13
Juni 30 1 1 2 26
Juli 6 0 6
300 24 22 18 236

SPMK : 08 SEPTEMBER
2020
PHO : 04 JULI 2021
 RENCANA KERJA
NO ITEM BULAN KET
I II III IV V VI VII VII IX X
I
1 Fild Enginering
2 Mobilisasi
3 Sosialisasi
4 Pek. Drainase
5 Pek. Tanah dan Geo
Sintetik
6 Pek. Berbutir dan
Perkerasan Beton Semen
7 Perkerasan Aspal
8 Struktur
9 Pek. Harian dan lain-lain
 RENCANA FIELD
ENGINEERING
NO ITEM SEPTEMBER OKTOBER KET

II III IV I II

1 PENGUKURAN

2 SOIL TEST

3 SURVEY UTILITAS

4 SURVEY MATERIAL DASAR

5 TES MATERIAL DASAR

6 OLAH DATA PERSETUJUAN

 MOBILISASI PERSONIL
NO URAIAN SAT VOL SEPTEMBER KET
9 10 11 12 13 14 15 16
1 Menejer Proyek Org 1
2 Menejer Teknis Org 1
3 Kons. Menejer Org 1
4 Quality Engineer Org 1
5 Quantity Engineer Org 1
6 Lab. Teknik Org 1
7 Pelaksana Org 1
8 Surveyor Org 1
9 Drafter Org 1
10 Logistik Org 1
11 Menejer Keuangan Org 1
MOBILISASI BAHAN
MOBILISASI PERALATAN
SCHEDULE PEKERJAAN
 Timbunan Biasa dari sumber galian
 Laston Lapis Aus (AC-WC)
 Beton Struktur fc’30 MPa
 Beton Struktur Bervolume Besar, fc'30 MPa
 Penyediaan Unit Pracetak Gelagar Tipe I Bentang 25,6 meter
 Pemasangan Unit Pracetak Gelagar Tipe I Bentang 25,6 meter
 Baja Tulangan Sirip BjTS 420A
 Penyediaan Struktur Jembatan Rangka Baja Standar Panjang 80 M
 Pemasangan Jembatan Rangka Baja Standar Panjang 80 M
 Dinding Turap Baja, Penyediaan dan Pemancangan
 Penyediaan Tiang Pancang Baja Diameter 600 mm dengan
tebal 12 mm
 PemancanganTiang Pancang Baja Diameter 600 mm
 PROSEDUR PELAKSANAAN PEKERJAAN

Persiapan: survey
Persiapan: survey
lap mobilisasi,
lap mobilisasi, Progress Report
field engineering
field engineering
Opnam Pek.
Peralatan
Peralatan Laporan harian
SDM
SDM JMF &
JMF & Mingguan /Bulanan
Shop Drawing
Shop Drawing
Material
Material DMF
DMF
Tidak Tidak
Disetujui Disetujui
Ya Ya
Request of Work Montly Certificate /MC

Tidak Tidak
Disetujui

Ya Disetujui
Ya
Pelaksanaan
Pekerjaan Berita Acara Pembayaran
Tidak
Tidak
Quality Control Disetujui
Ya
(Tes Kualitas) Disetujui Ya Transfer ke
Rekening
KPPN
Kontraktor
 PROSEDUR PENGENDALIAN KUALITAS

Trial MiX
Pelaksanaan Percobaan
MULAI Di Laboratorium

Pengambilan Contoh Material Tidak

Disetujui
Aggregat kasar&Halus,Pasir,
dll Ya
Tidak Trial Compaction
Disetujui
Ya Pelaksanaan Percobaan
Pemadatan di lapangan
Test Material
Di Laboratorium
Pembuatan Job MiX Formula
Tidak
Disetujui
Pelaksanaan Pekerjaan
Ya
Pembuatan Mix Desain Test Rutin

Tidak Test kepadatan, dll

Disetujui
Ya
Selesai
METODE KERJA
ASUMSI LOKASI BASE CAMP
Untuk melaksanakan Pekerjaan Paket Penggantian Jembatan
Cipatujah Masa Mobilisasi diperkirakan akan dilaksanakan selama 4 -
5 minggu, sejak diterbitkan Surat Perintah Mulai Kerja (SPMK)
Adapun gambaran Penerapan Sistem Lokasi Bahan dan Peralatan yang
kami pakai adalah sebagai berikut :
- AMP
Untuk pemenuhan kebutuhan material Hotmik dalam pekerjaan ini
kami PT. BANGUN PILAR PATROMAN mendapat dukungan
AMP
dari PT. Primayasa Adiguna yang berlokasi di Kota Banjar dengan
jarak ke lokasi + 110 KM Waktu tempuh rata-rata + 210 menit
- Batching Plat dan Quary
Untuk melayani kebutuhan produksi beton kami akan mendirikan
Batching Plant di Cikalong, jarak ke lokasi Pekerjaan (+ 18 Km
dari Lokasi Pekerjaan)
- Pabrikasi Bentuk dan Dimensi Baja Tulangan Sirip BjTS 420A di
lakukan di Cikalong (Base Camp) kemudian di angkut dan di
rangkai/disusun di lapangan.
PEKERJAAN PIHAK KE TIGA (PERUSAHAAN
PENDUKUNG)
Untuk melaksanakan Pekerjaan Paket Penggantian Jembatan
Cipatujah pada beberapa bagian pekerjaan kami melibatkan
Perusahaan Pendukung, diantaranya :

- PT. Wijaya Karya Beton:

Perusahaan tersebut akan mendukung penyelesaian
pekerjaan untuk :
a. Penyediaan Unit Pracetak Gelagar Tipe I Bentang 25,6
meter
b. Pemasangan Unit Pracetak Gelagar Tipe I Bentang
25,6 meter.
c. Beton Pratekan untuk Diafragma fc’ 45 MPa
termasuk pekerjaan penegangan setelah pengecoran
(post tension)
- PT. Wika Konstruksi
a. Penyediaan Struktur Jembatan Rangka Baja Standar
Panjang 80 M
b. Pemasangan Jembatan Rangka Baja
Standar panjang 80 M

- PD. SARANA JAYA :

a. Penyediaan Tiang Pancang Baja Diameter 600 mm
dengan tebal 12 mm
b. Pemancangan Tiang Pancang Baja Diameter 600 mm
c. Penyediaan dan Pemancangan Dinding Turap Baja
TAHAPAN PEKERJAAN
A. Periode Mobilisasi
1. Mobilisasi
Periode ini merupakan Periode Awal Pekerjaan, yang terhitung
setelah keluarnya Surat Perintah Mulai Kerja.
Tahapan Periode Mobilisasi ini mencakup beberapa kegiatan
persiapan, diantaranya :
- Mobilisasi Peralatan dan Personil Penyedia Jasa
- Sewa Lahan untuk Base Camp Lapangan
- Pengecekan Kelengkapan dan Kelayakan Base Camp, Gudang
dan Kantor Lapangan.
2. Kegiatan Survey Lapangan
Setelah proses mobilisasi selesai Penyedia Jasa bersama sama
dengan Direksi melakukan Survey Lapangan.
Kegiatan tahap ini dilaksanakan dalam jangka waktu 30 hari
terhitung setelah keluarnya Surat Perintah Mulai Kerja (SPMK).
Adapun kegiatan yang dilaksanakan dalam tahap ini meliputi :
- Pembuatan dan Pemasangan Patok Stasioning (STA)
- Pengambilan Photo Dokumentasi 0 %
- Kegiatan Pengukuran
- Pelaksanaan Pengeboran termasuk SPT dan Laporan
3. Kegiatan Pengetesan Material (Pengetesan Propertis Bahan)
Sebelum pekerjaan fisik dimulai Penyedia Jasa akan mengajukan
permohonan pengetesan Material.
Kegiatan ini merupakan proses pengetesan seluruh unsur material
yang akan dipakai dalam pekerjaan.
Baik itu bahan untuk Pembuatan Hotmix, pembuatan Agregat A dan S,
Pembuatan Beton, baja tulangan ,maupun bahan – bahan untuk
pekerjaan lainnya.
Pekerjaan pengetesan ini dilakukan di Lab Penyedia Jasa dengan alat
Laboratorium Penyedia Jasa atau bila memang diperlukan kegiatan
pengetesan ini bisa dilakukan di suatu Lembaga Independent yang
melayani Jasa Pengetesan Material.
Seluruh hasil dari pengujian tersebut nantinya akan menjadikan dasar
memenuhi syarat atau tidaknya material yang diajukan oleh
Penyedia
4. Management Lalu Lintas
Pelaksanaan Pekerjaan sampai dengan akhir kegiatan di lapangan
diusahakan tidak mengganggu arus lalu lintas. Aktifitas arus lalu
lintas yang terhambat akibat adanya kegiatan proyek akan
merugikan pengguna jalan raya.
Agar dalam pelaksanaan pekerjaan tidak terjadi kerugian dipihak
pengguna jalan, maka manajemen lalu lintas dapat dilaksanakan
dengan cara sebagai berikut :
- Menyiapkan perlengkapan keselamatan jalan selama periode
kontruksi sesuai ketentuan.
- Membuat rencana kerja manajemen lalu lintas sesuai schedule
pekerjaan dan koordinasikan dengan seluruh personil yang
terkait.
- Mengatur secara tepat jadwal pelaksanaan setiap jenis pekerjaan
di lapangan.
 - Memasang rambu-rambu di sekitar lokasi pekerjaan, dan
menempatkannya secara tepat dan benar.
Menempatkan petugas pengatur lalu lintas untuk mengatur dan
mengarahkan arus lalu lintas.

Peralatan Keselamatan Lalu Lintas
Rambu penghalang lalu lintas jenis plastik
Rambu peringatan
Peralatan komunikasi dan lainnya
5. Pengamanan Lingkungan Hidup
Pengelolaan dan pemantauan lingkungan dibagi tiga tahap :
a. Dilaksanakan sebelum pekerjaan
b. Dilaksanakan selama pekerjaan berlangsung
c. Dilaksanakan setelah pekerjaan selesai
B. Periode Pekerjaan Kontruksi
Tahap Persiapan
1. Pembongkaran Bangunan Gedung
Pekerjaan ini merupakan pekerjaan pembongkaran bangunan-bangunan
yang berada di lokasi jembatan sebagai persiapan awal penyiapan lahan
jembatan
2. Galian Biasa
Pekerjaan ini merupakan pekerjaan galian tanah untuk persiapan lahan
area jembatan.
3. Galian Struktur dengan kedalaman 0 - 2 meter
Pekerjaan ini merupakan pekerjaan galian tanah untuk persiapan titik
lokasi pondasi pancang, abutmen dan pier jembatan
4. Dinding Turap Baja, Penyediaan dan Pemancangan
Pekerjaan ini merupakan pekerjaan penyediaan dan pemancangan Turap
Baja yang berfungsi sebagai Coverdam Area Pier (Pilar) pada saat
pelaksanaan pembangunan jembatan.
Selain itu Turap Baja juga berfungsi untuk menahan Pilar/Pier dari gerusan
  aliran air sungai.
C. Pekerjaan Bangun Bawah jembatan
1. Penyediaan Tiang Pancang Baja Diameter 600 mm dengan tebal 12 mm
Pekerjaan ini merupakan pekerjaan pengadaan Tiang Pancang baja
untuk Pondasi Abutmen dan Pilar Jembatan
2. Pemancangan Tiang Pancang Baja Diameter 600 mm
Pekerjaan ini merupakan pekerjaan pemancangan Tiang Pancang Baja untuk
  Pondasi Abutment dan PilarJembatan
3. Pengujian Pembebanan Dinamis Jenis PDLT (Pile Dynamic Load
Testing)
  pada Tiangukuran / diameter 600 mm
Merupakan pekerjaan pengetesan pembebanan Pondasi Tiang Pancang yang
sudah terpasang
4. Beton Struktur Memadat Sendiri, fc'30 Mpa
Pekerjaan ini merupakan pekerjaan pengadaan dan pengecoran beton fc
30  Mpa untuk mengisi sebagian pipa Tiang Pancang setelah di pasang
tulangan pembesian
5. Beton, fc’10 Mpa untuk Lean Concrete
Perkerjaan ini merupakan pengadaan dan pengecoran beton fc 10 Mpa
untuk lantai kerja Abutmen dan PilarJembatan
6.Baja Tulangan Sirip BjTS 420A
Pekerjaan ini merupakan pekerjaan pengadaan dan perangkaian
penulangan besi tulangan untuk sebelum pengecoran, abutmen, pilar,
wingwall , plat injak lantai jembatan dan lain-lain
7. Beton Struktur Bervolume Besar, fc'30 Mpa
Pekerjaan ini merupakan pekerjaan pengadaan dan pengecoran beton fc
30 Mpa untuk untuk bangunan abutmen, pier, wingwall, plat injak lantai
jembatan setelah dilakukan penulangan pembesian
D. Pekerjaan Bangunan Atas Jembatan
1. Penyediaan Unit Pracetak Gelagar Tipe I Bentang 25,6 meter
Pekerjaan ini merupakan pekerjaan pengadaan dan pengiriman PCI
Girder Pracetak / Gelagar Tipe I bentang 25,6 M dari Pabrik suuplayer ke
lokasi pekerjaan.
2. Penyediaan Struktur Jembatan Rangka Baja Standar Panjang 80 M
Pekerjaan ini merupakan pekerjaan pengadaan dan pengiriman Struktur
Rangka Baja dari Pabrik Suplayer ke Lokasi Pekerjaan
3. Landasan Elastomerik Karet Sintetis berlapis Baja - PCI Girder
Pekerjaan ini merupakan pekerjaan pengadaan dan pemasangan karet
bantalan elastomeric untuk tumpuan gelagar pada abutmen dan pilar
4. Pemasangan Unit Pracetak Gelagar Tipe I Bentang 25,6 meter
Pekerjaan ini merupakan pekerjaan pemasangan batang/span PCI Girder ke
atas Elastomerik Bearing Pad pada Abutment dan Pier
5. Beton Pratekan untuk Diafragma fc’ 45 MPa termasuk pekerjaan
penegangan setelah pengecoran (post tension)
Pekerjaan ini merupakan pekerjaan pengadaan dan pemasangan beton
diafragma yang berfungsi untuk menyatukan girder-girder yang sudah
terpasang
 6. Pemasangan Jembatan Rangka Baja Standar panjang 80 M
Merupakan Pekerjaan Perakitan Struktur Rangka Baja yang
menghubungkan Pilar 1 dengan Pilar 2
7. Pipa Drainase PVC diameter 150 mm
Pekerjaan ini merupakan pekerjaan pengadaan dan pemasangan
Pipa PVC untuk saluran pembuangan air pada jembatan
8. Pipa Penyalur PVC diameter 150 mm
Pekerjaan ini merupakan pekerjaan pengadaan dan pemasangan
Pipa  PVC untuk saluran pembuangan air pada jembatan
9. Deck drain
Pekerjaan ini merupakan pekerjaan pengadaan dan
pemasangan komponen yang dipasang pada mulut lubang-lubang
pembuangan air pada jembatan yang berfungsi untuk menyaring
sampah agar tidak masuk ke saluran pembuangan
10. Beton Struktur fc’30 Mpa
Pekerjaan ini merupakan pekerjaan pengadaan dan pengecoran beton
fc 30 Mpa untuk Plat Injak dan Lantai Jembatan setelah
dilakukan penulangan terlebih dahulu
11. Beton Struktur fc’20 Mpa untuk Loneng dan Trotoar
Pekerjaan ini merupakan pekerjaan pengadaan dan pengecoran beton
fc  20 Mpa untuk Loneng dan Trotoar setelah dilakukan penulangan
terlebih dahulu
12. Kerb Pracetak Jenis 2 (Penghalang/Barrier)
Merukan komponen pembatas antara badan jalan dengan trotoar di
lokasi jembatan
13. Sandaran (Railing)
Merupakan Pekerjaan pengadaan dan pemasangan besi pengaman di
sisi kiri dan kanan jembatan
14. Sambungan Siar Muai Tipe Asphaltic Plug, Fixed
Merupakan pekerjaan penutupan celah sambungan lantai jembatan
15. Papan Nama Jembatan
Merupakan pekerjaan pembuatan banguan pelengkap jembatan
yang berisi informasi jembatan
E. Pekerjaan Oprit Jembatan
1. Penyiapan Badan Jalan
Pekerjaan ini merupakan pekerjaan pembentukan, perataan dan
pemadatan lahan badan jalan sebelum masuk jembatan dan keluar
jembatan (Oprit Jembatan)
2. Timbunan Biasa dari sumber galian
Pekerjaan ini merupakan pekerjaan pengadaan, penghamparan dan
pemadatan timbunan biasa di lokasi badan jalan sebelum masuk jembatan
dan keluar jembatan (Oprit Jembatan)
3. Timbunan Pilihan Berbutir (diukur diatas bak truk)
Pekerjaan ini merupakan pekerjaan pengadaan, penghamparan dan
pemadatan timbunan pilihan berbutir di lokasi badan jalan sebelum masuk
jembatan dan keluar jembatan (Oprit Jembatan)
4. Lapis Pondasi Agregat Kelas A
Pekerjaan ini merupakan pekerjaan pengadaan, penghamparan dan
pemadatan Agregat Kelas A di lokasi badan jalan sebelum masuk
jembatan dan keluar jembatan (Oprit Jembatan)
F. Pekerjaan Perkerasan Aspal
1. Bahan anti pengelupasan
Merupakan bahan striping agen (anti pengelupasan) yang di campurkan
pada hotmix pada saat pembuatana hotmix di AMP
2. Lapis Resap Pengikat - Aspal Cair / Emulsi
Merupakan pekerjaan penyemprotan pengikat aspal cair untuk perekat
sebelum pelaksanaan overlay hotmix ac-base
3. Laston Lapis Pondasi (AC-Base)
Merupakan Pekerjaan pengadaan dan penghamparan hotmix AC-Base
untuk Perkerasan Aspal Pondasi pada Oprit Jembatan
4. Lapis Perekat - Aspal Emulsi Modifikasi Polimer
Merupakan pekerjaan penyemprotan perekat aspal cair modifikikasi untuk
perekat sebelum pelaksanaan overlay hotmix ac-bc
5. Laston Lapis Antara (AC-BC)
Merupakan Pekerjaan pengadaan dan penghamparan hotmix AC-BC
untuk Perkerasan Aspal antara pada Oprit jembatan
6. Laston Lapis Aus (AC-WC)
Merupakan Pekerjaan pengadaan dan penghamparan hotmix AC-WC
  untuk Perkerasan Aspal aus pada Oprit dan lantai jembatan
 G. Bangunan Pelengkap lainnya
1. Saluran Berbentuk U Tipe DS 3
Merupakan pengadaan dan pemasangan Saluran Beton
Pracetak  Berbentuk U Tipe DS 3 untuk saluran
2. Pasangan Batu
Merupakan pekerjaan pemasangan pasangan batu dengan mortar
untuk  Tembok Penahan Tanah
3. Bronjong dengan kawat yang dilapisi galvanis
Merupakan pekerjaan pemasangan batu yang di ikat bronjong
dengan kawat galvanis untuk Tembok Penahan Tanah
4. Rel Pengaman
Merupakan pekerjaan pengadaan dan pemasangan besi pengaman di
Oprit  Jembatan
5. Rambu Jalan Tunggal dengan Permukaan Pemantul High
Intensity
  Grade
Merupakan pekerjaan pengadaan dan pemasangan Rambu Jalan
6. Lapis Pondasi Agregat Kelas S
Merupakan Pekerjaan penghamparan dan pemadatan lapis
pondasi agregat kelas s untuk bahu jalan
7. Marka Jalan Termoplastik
  Merupakan Pekerjaan pengecatan solid line, dot line dan zebra cross pada
badan jalan dengan cat marka thermoplastic
H. Pekerjaan Akhir
1. PHO
2. FHO
Uraian Pekerjaan MPU
1. Timbunan Biasa Dari Sumber Galian
2. Laston Lapis Aus (AC-WC)
3. Beton Struktur fc’30 Mpa
4. Beton Struktur Bervolume Besar, fc'30 Mpa
5. Penyediaan Unit Pracetak Gelagar Tipe I Bentang 25,6 meter
6. Pemasangan Unit Pracetak Gelagar Tipe I Bentang 25,6 meter
7. Baja Tulangan Sirip BjTS 420ª
8. Penyediaan Struktur Jembatan Rangka Baja Standar Panjang 80 M
9. Pemasangan Jembatan Rangka Baja Standar panjang 80 M
10. Dinding Turap Baja, Penyediaan dan Pemancangan
11. Penyediaan Tiang Pancang Baja Diameter 600 mm dengan tebal 12 mm
12. Pemancangan Tiang Pancang Baja Diameter 600 mm
 1. Timbunan Pilihan dari Sumber Galian
Urutan Pekerjaan :
- Pengajuan Request Pekerjaan, yang berisi Lokasi dan Dimensi
Pekerjaan yang diajukan.
- Persiapan Lapangan
Meliputi penentuan titik yang akan dikerjakan, pemasangan rambu lalu
lintas.
- Pelaksanaan :
Di Base Camp Utama Whell Loader memuat material timbunan pilihan ke dalam
Dump Truck Dump Truck mengangkut ke lapangan dengan jarak sumber galian ke
lapangan + 58 KM (Quary dari Base Camp Utama)
Material dihampar dengan menggunakan Motor Grader
Hamparan material disiram air dengan Watertank Truck (sebelum pelaksanaan
pemadatan) dan dipadatkan dengan menggunakan Vibrator Roller
Selama pemadatan sekelompok pekerja akan merapikan tepi hamparan dan level
permukaan dengan menggunakan alat bantu.
2. Laston Lapis Aus (AC-WC), Laston Lapis Antara (AC-BC), Laston Lapis
Pondasi (AC-Base)
Pekerjaan ini meliputi pencampuran agregat, filler dan aspal (bitumen) dan
Aditif pada instalasi pencampur, penghamparan dan pemadatannya pada
permukaan yang telah dipersiapkan menurut spesifikasi dan garis kelandaian,
ketebalan dan bentuk tampak melintang yang tercantum pada gambar atau
instruksi konsultan pengawas.
Tahapan Pekerjaan :
- Pengajuan Desain Mix Formula (DFM)
- Trial Compaction
- Pengajuan JMF
- Produksi Hotmix di AMP Base Camp Utama
- Pengangkutan Hotmix ke Lokasi Pekerjaan dengan menggunakan
Dump Truck
- Pembersihan Lahan Pekerjaan dengan Air Compresor
- Penyemprotan Aspal Emulsi dengan Asphalt Sprayer
- Penghamparan Hotmix dengan sphalt Finisher
- Pemadatan hasil hamparan dengan Tandem Roller dan PTR
- Pelaksanaan pengambilan Benda Uji dengan Core Drill.
3. Beton mutu sedang fc’30 MPa
Beton adalah Campuran antara Semen portlan atau semen hidroulik yang setara,
agregat halus, agregat kasar dan air denagn atau tanpa bahan tambah
membentuk masa padat
Tahapan Pekerjaan :
- Pengajuan DMf dan JMF Beton K-350
- Pabrikasi Baja Tulangan di Base Camp Utama
- Pengangkutan Baja tulangan ke lokasi pekerjaan
- Proses Perangkaian Tulangan Baja
- Pembuatan dan penyusunan Bekisting Plat Besi
- Pencampuran semen, agregat kasar dan air dengan menggunakan Batching
Plant yang berada di Base Camp Lapangan.
- Pengangkutan Beton ke Lokasi Pekerjaan dengan menggunakan Truck
Mixer.
- Pengisian Area Abutment dengan menggunakan Concrete Pump
- Perataan hamparan Beton dengan concrete Vibrator
- Pengetesan Slump Beton dan Pengambilan sample benda uji beton.
4. Beton Struktur Bervolume Besar, fc'30 Mpa
Beton adalah Campuran antara Seemen portlan atau semen hidroulik yang
setara, agregat halus, agregat kasar dan air denagn atau tanpa bahan
tambah membentuk masa padat.
Beton Bervolume Besar (Mass Concrete) adalah beton dengan ukuran
relative besar dengan dimensi terkecil sama atau lebih besar dari 1 m atau
komponenstruktur dengan ukuran lebih kecil 1m tetapi mempunyai potensi
menghasilkan temperature maksimum/puncak melebihi batas temperature
yang diizinkan.
Tahapan Pekerjaan :
- Pengajuan DMf dan JMF Beton K-350
- Pabrikasi Baja Tulangan di Base Camp Utama
- Pengangkutan Baja tulangan ke lokasi pekerjaan
- Proses Perangkaian Tulangan Baja
- Pembuatan dan penyusunan Bekisting Plat Besi
- Pencampuran semen, agregat kasar dan air dengan menggunakan Batching Plant
yang berada di Base Camp Lapangan.
- Pengangkutan Beton ke Lokasi Pekerjaan dengan menggunakan Truck Mixer.
- Pengisian Area Abutment dengan menggunakan Concrete Pump
- Perataan hamparan Beton dengan concrete Vibrator
- Pengetesan Slump Beton dan Pengambilan sample benda uji beton.
5. Pracetak Gelagar Tipe I Bentang 25,6 meter
Pekerjaan ini meliputi penyediaan, pengangkatan, pengangkutan dan penurunan
Unit Gelagar Tipe 1 Bentang 25,6m, dari suplayer yang memberikan dukungan
bahan ke lokasi pekerjaan.
Tahapan Pekerjaan :
- Pengajuan Request Pekerjaan, yang berisi rencana pembelian, pengangkutan
dan penurunan serta pemasangan PCI Girder dari suplayer ke lapangan.
- Proses pemebelian PCI Girder dari Suplayer PT. Wijaya Karya.
- Pengangkatan PCI Girder ke atas Trailer dari Stok Pile PT. Wijaya Karya Di
Majalengka
Pekerjaan ini merupakan Pengakatan PCI Girder di Lokasi Suplayer ke atas
Trailer dengan menggunakan Crane.
- Pengangkutan
Pekerjaan ini merupakan proses pengangkutan PCI Girder dengan
menggunakan Trailer dari Lokasi Suplayer ke Lokasi Pekerjaan
- Penurunan PCI Girder
Pekerjaan ini merupakan proses penurunan PCI Girder dari atas Trailer ke
Lahan Penyimpanan di lokasi pekerjaan dengan menggunakan Crane
- Proses Pengangkatan Segemen PCI Girder dengan Crane ke atas balok
perakitan
- Proses Penyambungan / Perakitan Segmen PCI Girder, Stressing, dan
Grouting sambungan segmen PCI Girder
- Penempatan PCI Girder dengan alat Launcher Girder di atas Tiang
Abutmen sisi 1 dan sisi 2 ( diatas Bearing PAD)
6. Beton Pratekan untuk Diafragma fc’ 45 MPa termasuk pekerjaan
penegangan setelah pengecoran (post tension)
Pekerjaan ini meliputi Pengadaan, Pengangkatan, pemasasangan dan stressing
beton diafragma.
Setelah Request diserahkan dan disetujui oleh Konsultan dan Direksi Pekerjaan.
maka dilanjutkan dengan pelaksanaan di lapangan.
Adapun urutan pekerjaannya adalah sebagai berikut :
- Proses pengadaan Beton Diafragma dari PT. Wijaya Karya
- Proses Pengangkutan Beton Diafragma dari Stok Pile PT. Wijaya Karya ke
lokasi pekerjaan dengan Trailer.
- Proses Pemasangan Beton Diafragma dengan menggunakan Crane
- Proses Stressing Beton Diafragma
7. Baja Tulangan Sirip BjTS 420A
Pekerjaan ini merupakan proses penyediaan, pemotongan, pembengkokan dan
perangkaian besi tulangan ( Tulangan Abutment, Pilar, Wing Wall, Lantai
Jembatan, Plat injak)
Bentuk dan Dimensi Rencana sesui dengan gambar kerja yang disyaratkan
dalam dokumen pelelangan dan gambar kerja penyesuaian hasil Kajian Teknis
di Lapangan.
Tahapan Pekerjaan :
- Pengajuan Request Pekerjaan, yang berisi Lokasi dan Dimensi Pekerjaan
yang diajukan.
- Pemotongan Besi
Dimensi pemotongan sesuai gambar rencana dilakukan di Base Camp Utama
Banjar
- Pembengkokan Besi
Bentuk sesuai gambar rencana dilakukan di Base Camp Utama Banjar
- Penyusunan Besi
- Pekerjaan Perapihan ( Finising )
7. Dinding Turap Baja, Penyediaan dan Pemancangan
Pekerjaan ini meliputi pengadaan, pengangkatan, dan pemasangan Dinding
Turap Baja
Adapun urutan pekerjaannya adalah sebagai berikut :
a. Pengajuan Request Pekerjaan.
b. Proses Pembelian dan pengangkutan Turap Baja dari Suplayer ke Lokasi
Pekerjaan menggunakan Trailer.
c. Proses Penurunan Turap Beton dari Trailer ke Lahan Penyimpanan dengan
menggunakan Crane.
d. Proses Pengangkatan Turap Beton dengan Crane ke Lokasi Pemasangan.
e. Pemasangan/Penumbukan Turap Beton dengan alat Pile Drive Hammer.
f. Proses Finishing Permukaan atas Turap Beton
8. Struktur Jembatan Rangka Baja Standar Panjang 80 M
Pekerjaan ini meliputi pengadaan, pengangkatan, dan pemasangan Struktur
Jembatan Rangka Baja Standar Panjang 80 M
Tahapan pekerjaan :
- Komponen rangka baja diproduksi dipabrik/supplier dan diangkut ke lokasi
pekerjaan
- Komponen-komponen jembatan rangka baja didatangkan ke lokasi pekerjaan
dengan menggunakan jasa pengangkutan/ekspedisi sampai seluruh komponen-
komponen tersebut diterima dilapangan
- Tahap perakitan
Panjang bagian belakang Pilar yang dibutuhkan untuk memasang konstruksi baja
adalah sepanjang bentang pemberat ditambah daerah bebas untuk jalan kerja,
misalnya panjang bentang pemberat ditambah ± 10 m
Lebar yang dibutuhkan untuk masing-masing keadaan ± 10 m untuk bentang
pemberat ditambah 5 m untuk jalan kerja. Sebagai tambahan dibutuhkan juga
tempat untuk menumpukan komponen baja dan sebagainya
- Pembuatan Perletakan Penumpu Sementara
- Tumpuan Bentang Pemberat
Ujung belakang bentang pemberat harus ditumpu dengan ganjal kayu atau
landasan beton yang dirancang sesuai dengan kondisi tanah yang ada
- Bentang Pemberat dan Perangkat Penghubung
Bentang pemberat adalah suatu bentang rangka standard yang berguna
untuk manahan berat sendiri komponen rangka baja yang sedang dirakit di
atas sungai
- Perakitan Rangka Baja
- Pengangkutan dan Pengangkatan
Pengangkatan dan pengangkutan komponen-komponen dari tempat
penumpukan ke tempat pemasangan (penyambungan) perlu dilakukan
selama proses pemasangan. Hal ini dapat dilakukan dengan berbagai
macam sarana atau metode tergantung dari keadaan lokasi. Metode-
metode yang digunakan bisa berbagai alternatif antara lain : Melalui
jembatan lama dengan menggunakan crane kecil
- Lendutan Kantilever dan Pembatasan Badan
Rangka jembatan akan melendut secara elastis sebagai akibat adanya
kantilever dan bentang pemberat juga akan melendut dan akan menambah
besar lendutan pada bagian ujung bentang yang sedang dikerjakan
- Baja Penopang (stringer) dan Pelat Lantai Baja
Sebelum rangka jembatan selesai terpasang (sebaiknya didongkrak turun
lebih dahulu) batang penopang dan panel lantai profil baja tidak dapat
dipasang. Lepaskan pengikat sementara batang bagian bawah bagian
sebelum pemasangan batang penopang dan dudukan
- Dengan pertimbangan jumlah bentang, kedalaman sungai penyedia
mempertimbangkan metode kantilever dan untuk digunakan melaksankan
pekerjaan erection jembatan
9. Tiang Pancang Baja Diameter 600 mm dengan tebal 12 mm
Pekerjaan ini meliputi pengadaan dan pengiriman Tiang Pancang Baja ke
lokasi pekerjaan
Pengadaan
- Mobilisasi peralatan yang akan digunakan ke lokasi pekerjaan
- Persiapan Lokasi Penyimpanan Stok Pile Tiang Pacncang
- Tiang Pancang didatangkan ke lokasi dari pabrikasi/suplayer
Pemancangan
Pekerjaan ini meliputi pengangkatan tiang pancang baja dari stok pile dengan
menggunakan crane ke titik pemancangan dan proses pemancangan tiang
pancang baja menggunakan Pile Drive + Hammer Driver serta proses
penyambungan Tiang pancang dengan welding set.
Tahapan-tahapan pemancangan
- Pengangkatan tiang pancang dari stok pile ke titik pemancangan
- Selanjutnya kepala tiang pancang dimasukan pada pile cap dari hammer
- Tiang pancang diletakan diatas titik pancang yang sudah diberi tanda

-
- Pemukulan tiang pancang sampai mencapai ltarget level tanah keras dan
dilakukan kalendering
- Apabila diperlukan pekerjaan sambungan maka dilakukan pengelasan
menggunakan welding set
- Setelah tiang pancang selesai di pasang dilanjutkan dengan pembesian dan
pengecoran sebagian panjang dari tiang pancang sesuai dengan gambar
rencana
