PPSDM MIGAS

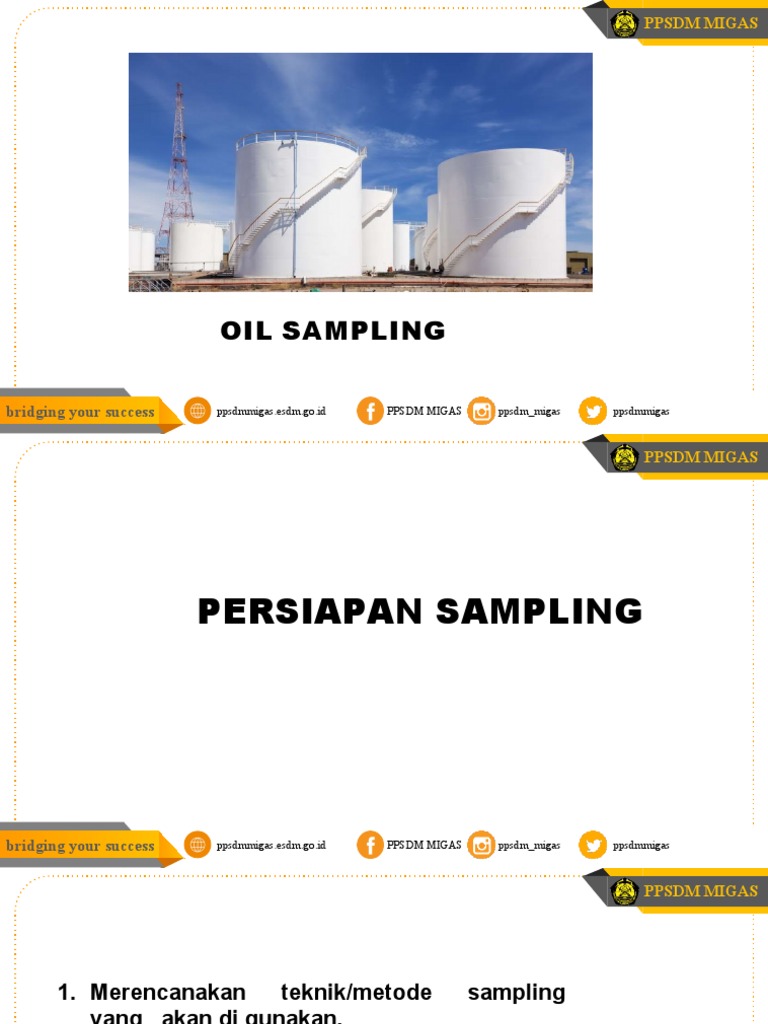

OIL SAMPLING

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

PERSIAPAN SAMPLING

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

1. Merencanakan teknik/metode sampling

yang akan di gunakan.
– Metode yang akan digunakan disarankan yang
up date,valid sesuai keperuntukannya
– Di sepakati antara produsen dan user
– Apabila di gunakan metode lama harus melalui
validasi dan verifikasi.
– Apabila ada pengembangan metode harus
tertelusur dokumennya

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

3
ppsdmmigas
 PPSDM MIGAS

2. Mempersiapkan peralatan sampling sesuai

metode.
 Peralatan disesuaikan dengan keperluan

pengujian.
 Apabila ada peralatan tambahan harus
disesuaikan dengan metode dan tidak
menimbulkan intepretasi yang bias.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

3. Mempersiapkan perlengkapan safety untuk sampling.

Safety helm
Safety shoes
Safety uniform
Safety eye
HT
dll

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

4. Mempersiapkan surat/dokumen/kelengkapan
administrasi yang akan di gunakan dalam sampling.
Surat perintah pengambilan sampling
Tank tiket
Labeling
Buku catatan pengambilan sample
SPPD apabila sampling diluar area/lokasi

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

PERSIAPAN DI LOKASI/AREA
SAMPLING

A. Melapor kepada pengawas/petugas yang

berwenang di lokasi sampling.
• Melaporkan maksud dan tujuan sampling
• Menyerahkan surat perintah pengambilan
sample
• Meminta petugas pendamping apabila belum
familiar dengan lokasi/area sampling point

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

7
ppsdmmigas
 PPSDM MIGAS

B. Mencatat level/isi produk di

tangki yang akan di sampling.
 Sebagai referensi ukuran /level
actual isi tangki

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

C. Melakukan pengukuran level/isi produk baik

dengan metode innage atau outage sesuai kebutuhan

 Untuk menentukan titik pengambilan

sample
 Menetukan panjang tali yang akan
digunakan
 Menentukan spot sample yang akan
diambil

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

D. Memperhatikan arah angin sebelum melakukan

pengambilan sample.
 Agar petugas pengambil sample tidak menghirup uap
hidrokarbon berlebih
 Untuk keselamatan petugas dalam pengambilan
contoh

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS
ISTILAH – ISTILAH DALAM
PENGUKURAN TANGKI

1. Passing
– Perpindahan cairan dari tangki/kompartemen
yang satu dengan lainnya tanpa di sengaja
2. Water stick bar
– Tongkat yang bersekala mempunyai panjang
kurang lebih 1 meter yang digunakan untuk
mengukur tinggi air bebas di tangki darat
/kompartemen.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

11
ppsdmmigas
 PPSDM MIGAS

3. Reference Deef
Jarak atau tinggi antara datum plate/meja
ukur suatu tangki dengan bibir lubang ukur
pada bagian atas tangki, dan ditentukan pada
waktu kalibrasi tangki.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

4. Tank Tiket
Formulir/blangko resmi yang digunakan untuk mencatat hasil
pengukuran.
5. Datum plate
Meja dari kontruksi besi yang berada pada bagian dasar tangki
sebagai titik nol pengukuran tinggi cairan suatu tangki timbun.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

6. Reference point
Titik /tanda yang disepakati /disetujui terdapat pada bibir lubang ukur dan
merupakan titik tempat ukur sah suatu tangki.
7. Level indikator
Angka tinggi cairan suatu saat yang ditunjukkan di samping dinding tegak
suatu tangki.digunakna sebagai angka pembanding ukuran manual.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

8. Cut point
Batas reaksi antara pasta yang terdapat pada pita ukur
dengan cairan pada waktu pengukuran tinggi cairan.
9. Innage
Cara pengukuran tinggi cairan dalam suatu tangki dari
permukaan cairan sampai datum ukur.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

10. Outage/ullage
Pengukuran tinggi cairan suatu tangki dengan cara mengukur
tingginya ruang kosong pada tangki tersebut.
11. Reference mark
Tempat dicantumkannya reff point dan merupakan tempat/titik
tertinggi dalam pengukuran.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS
Peralatan
Peralatan Ukur
Ukur
Deep
Stick

Roll Meter

17

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

Pasta
Pasta Air
Air Pasta
Pasta Minyak
Minyak

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

METODA PENGUKURAN
ADA 2 METODA PENGUKURAN ;

1. METODE INNAGE
- MENGUKUR TINGGI CAIRAN DARI PERMUKAAN SAMPAI KE MEJA UKUR
- PADA SAAT BERSAMAAN DAPAT JUGA DIUKUR TINGGI AIR DALAM TANKI
(MENGGUNAKAN PASTA MINYAK / AIR)
- PERALATAN : ROLL METER, PITA UKUR, BANDUL LANCIP
- TIDAK ADA ENDAPAN DIDASAR TANKI
- MINYAK RINGAN (LPPO), SEHINGGA PITA MUDAH MASUK DALAM
CAIRAN
- LAKUKAN 3X PENGUKURAN, KALAU HASILNYA IDENTIK, CATAT
SEBAGAI HASIL PENGUKURAN

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

Gauging Tape

Keterangan :
A A. Tinggi
Lubang
Ukur
B. Tinggi Level
B
Cairan
Innage Bob

Gambar : CARA PENGUKURAN INNAGE

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

2. METODE ULLAGE / OUTAGE

- PENGUKURAN TINGGI CAIRAN DENGAN JALAN
MENGUKUR TINGGI RUANG KOSONG, MULAI DARI
REFERENCE DEEP SAMPAI LEVEL CAIRAN.
- PITA UKUR/BANDUL/BOB DITENGGELAMKAN SEBAGIAN PADA CAIRAN.
- UJUNG PITA UKUR DIBASAHI PASTA MINYAK
- PERALATAN : ROLL METER, PITA UKUR, BANDUL BERUJUNG DATAR
- PASTA MINYAK / AIR

MENGHITUNG TINGGI CAIRAN : X = Ti – (a-b)

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

Reference Point
Rumus Menghitung Tinggi
Cairan

X = Ti – (a – b)

dimana :
Ti = Tinggi Ref. Deep
a
X = Tinggi Cairan Dalam Tanki
a = Panjang Pita Ukur
b
b = Panjang Pita Ukur
Tenggelam Cairan
Ti
X

CARA PENGUKURAN OUTAGE / ULLAGE

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas
 PPSDM MIGAS

PENGAMBILAN SAMPEL

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

PENDAHULUAN

SAMPLING
Serangkain tahap kegiatan yang dilakukan dengan tujuan untuk mendapatkan sampel yang
representatif

Menurut teknik pengambilannya dibedakan :

 Manual Sampling

 Automatic Sampling

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

24
ppsdmmigas
 PPSDM MIGAS

JENIS FASA & PRODUK YANG DIAMBIL

Menurut jenis fasa yang diambil maka substansi atau material dapat berupa :
 Fasa gas maupun fasa gas yang dicairkan
 Fasa cair
 Fasa padat

Menurut jenis produk yang akan di sampling dapat dibedakan menjadi :

 Air (air bersih, air minum dalam kemasan, air buangan, air formasi)
 Gas (gas emisi , gas ambien, gas alam)
 Minyak bumi dan produknya,
 dll material.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

25
ppsdmmigas
 PPSDM MIGAS

Tujuan Sampling

 Pengujian di Lapangan

 Pengujian di Laboratorium

 Dokumen / Referensi / Retain

 Pameran

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

26
ppsdmmigas
 PPSDM MIGAS
Beberapa Metode Sampling
 ASTM D 4057, Practice for Manual Sampling of Petroleum
and Petroleum Products.
 ASTM D 4177, Practice for Automatic Sampling of Petroleum
and Petroleum Products.
 ASTM D 5842, Practice for Sampling and Handling of Fuels
for Volatility Measurements.
 ASTM D 4306, Practice for Aviation Fuel Sample Containers
for Test Affected by Trace Contamination.
 ASTM D 5854, Practice for Mixing and Handling of Liquid
samples of Petroleum and Petroleum Products.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

27
ppsdmmigas
 Manual Sampling of Petroleum and PPSDM MIGAS

Petroleum Products ASTM D 4057

Ruang Lingkup
 Mencakup prosedur secara manual untuk memperoleh
sampel yang mewakili (representative) dari produk
minyak yang berupa cairan, semi-cairan atau padatan
yang mempunyai tekanan uap pada kondisi ambien
dibawah 101 kPa (14,7 psia).
 Ringkasan prosedur sampling dan penggunaannya
disajikan dalam Tabel 1

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

28
ppsdmmigas
 PPSDM MIGAS

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

29
ppsdmmigas
 PPSDM MIGAS
Ringkasan Metode
• Standar ini memberikan prosedur secara manual untuk
memperoleh sampel minyak bumi dan produknya yang berupa
cairan, semi-cair atau padat dari suatu tanki, pipa, drum, tong
(barrel), kaleng, tabung, kantong.
• Standar ini ditujukan secara rinci faktor-faktor yang diperlukan
yang harus dipertimbangkan dalam memperoleh sampel yang
representatif.
• Pertimbangan ini meliputi uji analitik yang akan diadakan
terhadap sampel, tipe wadah sampel yang akan digunakan dan
beberapa instruksi khusus yang diperlukan untuk sampling
material khusus.
bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas
30
ppsdmmigas
 PPSDM MIGAS
Hal yang Perlu Diperhatikan

• Uji sifat fisika dan kimia

Pengujian sifat fisika dan sifat kimia yang akan dilakukan
terhadap sampel akan menentukan prosedur sampling, jumlah
sampel yang diperlukan dan beberapa kebutuhan handling.

• Urutan sampling
Untuk menghindari kontaminasi kolom minyak selama
sampling, dianjurkan untuk sampling dimulai dari atas
kebawah dengan urutan : surface, top, upper, middle, lower,
outlet, clearance, all-level dan running sample.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

31
ppsdmmigas
 PPSDM MIGAS

Kebersihan peralatan
Semua peralatan yang akan digunakan harus bersih. Adanya
material yang tertinggal pada peralatan sampling akan merusak
karakter sampel.
Pemindahan sampel
Banyaknya pemindahan sampel dari wadah yang satu ke lainnya
antara kegiatan sampling dan pengujian harus diminimalkan,
karena akan mengakibatkan hilangnya HC ringan maupun
kontaminasi, sehingga akan menghasilkan hasil uji yang salah.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

Sample storage & handling

─ Kecuali bila harus dipindahkan, sampel harus dipertahankan
tetap tertutup rapat untuk menghindari hilangnya komponen
ringan. sampel harus dijaga selama disimpan untuk mencegah
terjadinya penguapan dan degradasi oleh sinar, panas maupun
kondisi lainnya.
─ Bila sampel tidak homogen dan sebagian akan dipindahkan ke
wadah lain, maka sample harus dilakukan pengadukan untuk
meyakinkan bagian yang dipindahkan representatif.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS
Peralatan
• Alat pengambil sampel (thief)
• Botol sampel (gelas atau plastik)
• Kaleng sampel
• Penutup wadah sampel
• Gelas silinder atau peralatan ukur lain
• Peralatan lain yang bersih dan kering.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

34
ppsdmmigas
 PPSDM MIGAS
Terminologi
• Representative Sample :
satu bagian yang dipindahkan dari suatu
volume total yang mengandung konstituen
(unsur pokok) dalam bagian-bagian yang sama
yang ada dalam volume total tersebut.
• Spot Sample :
satu sampel yang diambil pada lokasi tertentu
dalam satu tanki atau dari satu pipa aliran pada
waktu tertentu.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

35
ppsdmmigas
 PPSDM MIGAS

Sampling :
seluruh langkah yang diperlukan untuk memperoleh satu
sampel yang mewakili (representative) dari suatu pipa, tanki
atau bejana lain, dan memindahkan sampel tersebut dalam
satu wadah yang mana sampel uji yang mewakili dapat
diambil untuk analisis.
Test Spicemen :
sampel yang mewakili (representatif), yang diambil dari
wadah sampel primer atau intermediate, untuk dianalisis.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

Surface sample :
spot sample yang disendok dari permukaan cairan dalam tanki.
Top Sample :
spot sample yang diperoleh 15 cm (6 in) dibawah permukaan atas dari cairan.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

38
ppsdmmigas
 PPSDM MIGAS

Upper Sample :
spot sample yang diambil dari pertengahan 1/3 bagian atas isi tanki (berjarak 1/6
kedalaman cairan dibawah permukaan).
Middle Sample :
spot sample yang diambil dari pertengahan isi tanki (berjarak 1/2 kedalaman cairan
dibawah permukaan).
Lower Sample :
spot sample yang diambil dari pertengahan 1/3 bagian bawah isi tanki (berjarak 5/6
kedalaman cairan dibawah permukaan).

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

• Bottom Sample :
spot sample yang dikumpulkan dari material pada bagian dasar tanki, kontainer
atau pipa aliran pada titik paling rendah.
catatan :
─ terminologi tentang bottom sample sangat bervariasi.
─ dianjurkan lokasinya ditetapkan secara pasti (misal 15 cm dari dasar tanki).

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

Outlet Sample
Spot sample yang diambil dari dasar tangki pada outlet tank untuk tipe fixed atau floating tank.
Clearance Sample
Spot sample yang diambil 10 cm (4 in) dibawah lobang pipa keluar (outlet tank)
Drain Sample
Sample yang diperoleh dari ‘water draw-off valve’ pada tangki timbun
Catatan : Kadang-kadang drain sample sama dengan bottom sample untuk kasus pada tangki
mobil

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

All-level Sample :
sampel yang diperoleh dengan memasukkan beaker atau botol
bertutup ke suatu titik sedekat mungkin dengan ‘draw-off level’,
kemudian membuka tutupnya dan menaikkannya pada kecepatan
sedemikian sehingga diperkirakan 3/4 terisi saat keluar dari cairan.
Running Sample :
sampel yang diperoleh dengan menurunkan beaker atau botol ke
batas dari dasar ‘outlet connection’ atau ‘swing arm’ dan
menaikkannya kembali ke bagian atas dari minyak pada kecepatan
yang sama sehingga beaker atau botol kurang lebih terisi 3/4 ketika
dikeluarkan dari minyak

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

Composite Sample :
gabungan dari spot sample yang dicampur dalam perbandingan volume material
dari spot sample yang telah diperoleh.
Tank Composite Sample
Gabungan yang dibuat dari upper, middle dan lower sample yang berasal dari satu
tangki.
Multiple Tank Composite Sample :
campuran dari sampel individu atau composite sample yang telah diperoleh dari
beberapa tanki atau kompartemen kapal yang berisi material dengan grade yang
sama.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS
Instruksi Khusus untuk Material Khusus

 Crude Petroleum dan Residual Fuel Oil

– Tank Sampling tidak dianjurkan, karena pada
umumnya material tersebut tidak homogen.
– Sangat dianjurkan dengan Automatic Sampling ASTM
D 4177
 Gasoline dan Distillate Product
– Material tersebut umumnya bersifat homogen
– Dapat dilakukan Tank Sampling

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

44
ppsdmmigas
 PPSDM MIGAS
Instruksi Khusus untuk Pengujian Khusus
 Distilasi ASTM D 86
– teknik yang dianjurkan adalah prosedur Bottle /
Beaker Spot Sampling
– sebelum sampling bottle / beaker direndam dalam
material yang akan diambil
– setelah memperoleh sampel, secepatnya ditutup
rapat dan disimpan dalam sistem pendingin pada
suhu 0 sampai 4,5 0C (32 sampai 40 0F)
 Vapor Pressure ASTM D 323
– gunakan metode sampling ASTM D 5842

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

45
ppsdmmigas
 PPSDM MIGAS
Instruksi Khusus untuk Pengujian Khusus
 Oxydation Stability, ASTM D 525 & D 873
– hindari kontaminasi dan terpaan sinar sewaktu pengambilan
dan sample handling
– untuk menghindari agitasi dengan udara yang akan
mengakibatkan oksidasi, sampel jangan dituang, digoyang
atau diaduk
– wadah sampel: gunakan gelas coklat atau botol gelas jernih
yang dibungkus
– dianjurkan dengan teknik running sampling, karena sampel
diambil secara langsung dalam botol. Hal ini memperkecil
kemungkinan absorpsi udara, kehilangan uap dan
kontaminasi

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

46
ppsdmmigas
 PPSDM MIGAS
Prosedur Sampling ( Umum )

 Tindakan Pencegahan
– untuk memperoleh sampel yang representatif harus
dilakukan dengan hati-hati dan aturan yang benar.
– Pada dasarnya uap minyak bersifat racun dan mudah
terbakar, maka hindari menghirup uapnya dan adanya
percikan bunga api

 Sample Labeling
– secepatnya beri tanda dengan jelas dan titik mudah terhapus
– meliputi tanggal, waktu, nama petugas, nama dan nomor
tanki, grade material, simbol standar, dll.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

47
ppsdmmigas
 PPSDM MIGAS
Prosedur Sampling ( Umum )
 Sample Handling
– sampel yang sangat mudah menguap harus dijaga dari
terjadinya penguapan
– pemindahan sampel dari peralatan sampling ke wadah
sampel secara cepat
– setelah di laboratorium, sampel yang mudah menguap
harus didinginkan sebelum wadah sampel dibuka
– sampel yang sensitive UV, seperti gasoline harus dalam
wadah gelap jika pengujian meliputi parameter : warna,
ON, TEL, sludge forming characteristic, stability test.
– container outage – wadah sampel tidak diisi secara penuh
untuk ekspansi karena perubahan suhu dan kemudahan
pada homogenisasi (mixing)

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

48
ppsdmmigas
 PPSDM MIGAS
Tank Sampling

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

49
ppsdmmigas
 PPSDM MIGAS

Core Thief Spot Sampling Procedure

Aplikasi :
Prosedur ini menguraikan alat
untuk pengambilan sampel cair
yang mempunyai RVP pada 101
kPa (14.7 psia) atau kurang,
dalam tangki penyimpanan, mobil
tangki, truk tangki, kapal dan
tangki apung

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

50
ppsdmmigas
 PPSDM MIGAS

Bottle / Beaker Spot

Sampling

• prosedur ini
sering dipakai
sampling:
– premium,
avgas
– kerosine,
– minyak solar

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

51
ppsdmmigas
 PPSDM MIGAS

Tap Sampling
Prosedur ini digunakan sampling
cairan yang mempunyai RVP 101
kPa (14.7 psia) atau lebih rendah,
dalam tangki yang dilengkapi kran
yang sesuai

untuk cairan yang mudah

menguap pada tangki yang
dilengkapi ventilasi udara dan
jenis atap-balon, spheroid

bila tanki tidak dilengkapi dengan Tap

Sampling, sampel diambil dari keran
pada gelas penduga, gage glass.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

52
ppsdmmigas
 PPSDM MIGAS

Core Thief Bottom Sampling

Aplikasi :
• Untuk mengambil sampel bagian bawah /
dasar atau mengambil sampel dari semi
liqiud dalam tangki mobil dan tangki timbun.
• Alat ini juga dipakai untuk mengambil
sampel pada level yang berbeda-beda.
• Untuk sample bagian bawah dari minyak dan
air yang tidak terambil pada bagian bawah
tangki, serta untuk memperoleh perkiraan
secara kuantitatif air yang ada pada bagian
bawah tangki

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS 53 ppsdm_migas ppsdmmigas

 PPSDM MIGAS

Close Core Bottom Sampling

Aplikasi :
Close Core Bottom Sampling dapat
digunakan untuk memperoleh bottom
sample dari tanki mobil dan tanki
timbun.

Peralatan:
Desain alat pengambil dibuat
sedemikian rupa sehingga dapat
memperoleh sample yang berjarak
1,25 cm (1/2 in) dari dasar tanki

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

54
ppsdmmigas
 PPSDM MIGAS

Extended Tube Sampling

Aplikasi :
untuk mengambil sampel air pada bagian
dasar tangki timbun, terutama pada
tangki kapal dan tongkang, tetapi cara ini
tidak dikhususkan, untuk hal-hal tertentu
gunakan cara yang biasa dipakai.

Peralatan :
Extended-tube ini terbuat dari pipa yang
lentur, yang tersambung pada pompa
penghisap, yang bekerja secara manual

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

55
ppsdmmigas
 PPSDM MIGAS

Manual Pipeline
Sampling

Aplikasi :
untuk mengambil sampel
cairan yang mempunyai
RVP  101 kPa (14.7 psi)
dan untuk cairan yang
kental, langsung dari
pipa, pipa pengisian dan
pipa distribusi.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

56
ppsdmmigas
 PPSDM MIGAS
Sampling for Volatility Measurements
ASTM D 5842
Ruang Lingkup
Mencakup prosedur dan peralatan untuk memperoleh,
mencampur dan perlakuan sampel yang representatif dari
bahan bakar mudah menguap yang akan digunakan untuk
pengujian sifat volatilitas.
Prosedur ini dapat digunakan untuk fuel dengan range antara
13 – 105 kPa (2 – 16 psia)
Ringkasan prosedur sampling dan aplikasinya ditunjukkan
pada Tabel 1

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

57
ppsdmmigas
 PPSDM MIGAS

58
bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas
 PPSDM MIGAS
Petunjuk Umum
Wadah sampel
• Wadah sampel dapat berupa botol gelas berwarna coklat/jernih, botol
polietilena atau kaleng dari logam.harus benar bersih, bebas dari partikel
pengotor dan kering
• Tutup dapat berupa gabus maupun tutup ulir dari plastik atau logam, kualitas
gabus harus baik dan bersih, bebas dari adanya lobang-lobang dan rontokan
gabus. Kontak antara gabus dan sampel dapat dicegah dengan
membungkusnya menggunakan lembaran aluminium. Penutup karet tidak
boleh digunakan.
• Jumlah sampel tergantung pada metode uji yang digunakan. Uji RVP perlu
botol kapasitas 1 liter, sedangkan metode Mini-VP cukup dengan botol
berkapasitas 125 mL

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

59
ppsdmmigas
 PPSDM MIGAS

Peralatan Sampling
secara detail diuraikan pada masing-masing prosedur sampling. Pada dasarnya semua
peralatan harus berih dan kering.
Waktu dan Lokasi Sampling
Tangki timbun, pengambilan sampel bila ada kegiatan penerimaan dan pengiriman.
Tangki kapal atau tongkang, pengambilan sampel masing-masing produk setelah vessel
diisi maupun sebelum pembongkaran.
Tangki mobil, pengambilan sampel dari produk sesudah dimuat atau sebelum
dibongkar

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

Penanganan sampel
Bahan bakar ringan dijaga dari kemungkinan adanya penguapan, wadah ditutup rapat
setelah sampel terkumpul. Adanya kebocoran wadah sampel, maka tidak dapat
digunakan untuk pengujian
Dinginkan sampel sampai 0 – 10C (32 – 34 0F) setelah dikirim ke laboratorium dan
sebelum wadah dibuka untuk pengujian
Wadah sampel diisi antara 70 – 85 % kapasitas untuk pemuaian dan kemudahan
homogenisasi
Segera diberi label dengan jelas

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS
Prosedur Sampling

 Tank Sampling
 Bottle Sampling

 All Level Sample

 Running Sample
 Spot Sample (Top, Upper, Middle, & Lower)
 Tap Sampling

 Line Sampling
 Nozzle sampling

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

62
ppsdmmigas
 PPSDM MIGAS

Top, Upper, Middle dan Lower Sample

• Turunkan botol bertutup dan

berpemberat sampai pada
kedalaman yang sesuai
• Pada batas yang dipilih, bukalah
tutup botol dan biarkan sampai
botol terisi penuh yang ditandai
sudah tidak nampak gelembung
udara
• Bila telah penuh tarik keatas,
kemudian tuangkan sejumlah kecil
(15-30% isi botol) kemudian
secepatnya ditutup

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

63
ppsdmmigas
 PPSDM MIGAS

Bottle Sampling :
• dapat digunakan untuk sampling
terhadap fuel dengan RVP 105
kPa(16 psia) atau kurang

• dalam tangki mobil, tangki timbun,

tangki kapal dan tongkang

• sistem peralatan dianjurkan

seperti gambar 3, diameter tutup
botol 19 mm (3/4 in)

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

64
ppsdmmigas
 PPSDM MIGAS

All-level sample:
Turunkan botol bertutup sedekat mungkin dengan
draw-off level, buka penutupnya dan naikkan botol
tersebut dengan kecepatan sedemikian sehingga saat
muncul dari cairan telah terisi 70-85% kapasitas botol.
Running Sample :
Turunkan botol dengan kecepatan tetap sampai sedekat
mungkin dengan bottom dan secepatnya tarik ke atas
sehingga saat keluar dari cairan telah terisi 70 – 85 %
kapasitas botol.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

Tap Sampling
• digunakan untuk pengambilan
sampel cair dengan VP 105 kPa (16
psia) atau lebih rendah dalam tanki
atau line.
• dianjurkan untuk bahan mudah
menguap yang ada dalam tanki jenis
baloon-roof, breather, spheroids,
flootingroof tank.
• Pemasangan tap sampling seperti
pada gambar 5

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

66
ppsdmmigas
 PPSDM MIGAS

Line sampling
• digunakan untuk sampling cairan dengan RVP 105 kPa (16 psia)
atau lebih rendah yang ada dalam pipa aliran dan pipa pengisian
• line sampling dapat dilakukan secara manual maupun
menggunakan peralatan otomatis

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

67
ppsdmmigas
 PPSDM MIGAS

Nozzle sampling
• Prosedur Nozzle Sampling
dapat digunakan untuk
sampling bahan bakar ringan
dari pengecer dengan tipe
dispenser

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas

68
ppsdmmigas
 PPSDM MIGAS
Prosedur Sampling di Tangki Horizontal
Prosedur sampling pada tangki horizontal sama dengan prosedur sampling pada tangki tegak, hanya
saja dalam penentuan titik sampling pada spot sampling (spot sample) didasarkan atas rasio tinggi
cairan terhadap diameter tangki seperti pada tabel berikut:

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS
Contoh:
Diketahui hasil pengukuran level cairan di tangki = 2,7 meter
Diameter tangki = 3 meter
Tinggi manhole = 0,2 meter
Maka langkah penentuan titik sampling adalah sebagai berikut :
1. Menghitung rasio antara ketinggian cairan terhadap diameter tangki (dalam persen) : Persen ketinggian
cairan terhadap diameter tangki = 2,7/3 𝑥 100% = 90%, maka digunakan angka 90 pada tabel 1.4
diatas. Pada angka 70 itu juga nampak bahwa sample diambil pada titik sampling Upper, Middle dan
Lower (lihat block warna hijau pada tabel 1.4 diatas).
2. Penentuan lokasi titik sampling Upper, Middle dan Lower :
3. Lokasi Titik Upper : 75% x 3 meter = 2,25 meter dihitung dari bottom
4. Lokasi Titik Middle: 50% x 3 mtr = 1,5
5. Lokasi Titik Lower : 20% x 3 meter = 0,6 meter dihitung dari bottom
6. Panjang Tali Upper: (3+0,2)-2,25 =0,95m
Panjang Tali Middle: (3+0,2)-1,5 =1,7m
Panjang Tali Lower : (3+0,2)-0,6 =2,6m
7. Penentuan proporsi untuk komposit sample: Komposit dilakukan dengan porsi sample Upper sebesar 3
(30% volume), Middle sebesar 4 (40% volume) dan Lower sebesar 3 (30% volume)

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

Automatic Sampling of Petroleum and Petroleum

Products ASTM D 4177
Ruang Lingkup
Praktik ini mencakup informasi untuk disain, instalasi, pengujian
dan pengoperasian dari peralatan otomatis untuk ekstrak
sampel representatif dari minyak bumi dan hasil-hasilnya pada
suatu pipa aliran dan penyimpanan. Bila pengambilan contoh
untuk penetapan volatilitas maka digunakan praktik D 5842.
Praktik ini dapat dipakai untuk minyak bumi dan hasil-hasilnya
yang mempunyai tekanan uap pada suhu sampling dan
penyimpanan  101 kPa (14,7 psi)

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS
Diskripsi dari istilah pada standar ini

Automatic sampler
Suatu peralatan yang digunakan untuk mengekstrak sample representatif dari aliran cairan
dalam pipa.
Catatan :
Automatic sampler biasanya terdiri atas : probe, sample extractor, controller, alat ukur aliran
dan wadah contoh.
Automatic sampling system
Suatu sistem yang terdiri atas : stream conditioning, automatic sampler dan pencampur
contoh.
Probe.
Bagian dari automatic sampler yang diperpanjang kedalam pipa dan secara langsung
sebagian dari cairan masuk ke sampler extractor.
Sample.
Suatu bagian yang terekstrak dari volume total yang mungkin atau tidak mengandung unsur
pokok dalam ukuran yang sebanding seperti adanya dalam volume total

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

Representative sample.
Suatu bagian yang terekstrak dari satu volume total yang
mengandung unsur pokok dalam ukuran dan sebanding seperti
adanya dalam volume total.
Sample Controller.
Suatu peralatan yang menentukan beroperasinya sample
extractor.
Sampling.
Seluruh tahapan yang diperlukan untuk memperoleh satu sample
yang representative yang terdapat dalam pipa, tangki atau wadah
lainnya dan menempatkan sample tersebut kedalam wadah contoh
yang mana sejumlah contoh uji (test Specimen) yang representative
dapat diambil untuk analisis.
Grab
Volume contoh terekstrak dari suatu perpipaan dengan satu
gerakan atau langkah tunggal dari sample extractor

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

Sample Extractor
Suatu alat yang memindahkan contoh (grab) dari suatu
perpipaan, sample loop atau tangki.
Stream Conditioning
Pengadukan dari suatu aliran sedemikian rupa sehingga
contoh representatif dapat diekstrak.
Sample loop (fast loop or slip stream)
Suatu bypass volume rendah yang dialirkan dari pipa utama

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS
Kriteria Pengambilan Contoh
Representatif.
1. Kriteria berikut harus memuaskan untuk memperoleh satu contoh yang
representative dari suatu aliran :
2. Untuk campuran yang homogen dari minyak dan air, maka air bebas air ter
suspensi (Entrained Water) harus terdispersi secara seragam pada titk
pengambilan contoh.
3. Grab harus diekstrak dan dikumpulkan dalam satu cara pengaliran proporsional
yang memberikan contoh representative.
4. Grab harus pada volume yang konsisten
5. Contoh harus dijaga dalam penampung contoh tanpa mengubah komposisi
contoh. Venting uap hidrokarbon selama pengisian dan penyimpanan harus
diminimalkan. Contoh harus dicampur dan ditangani untuk meyakinkan bahwa
contoh uji representatif dapat diambil untuk analisis

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS
Sistem Pengambilan Contoh Otomatis
terdiri atas :
• Stream conditioning dari lokasi sampling
• Alat untuk ekstrak secara fisika dari aliran
• Alat ukur aliran
• Pengontrol volume total dari contoh yang terekstrak
• Penampang contoh

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

Frekuensi Pengambilan Contoh

Pedoman untuk frekuensi pengambilan contoh dinyatakan dengan istilah
“Grab per lineal distance of pipeline volume” . Untuk melayani pekapalan dan
perpipaan pedoman minimum dapat dinyatakan dalam barel per grab :
BBL/grab = 0,0001233 x D2 atau
= 0,79548 x d2
dengan D = diameter pipa, mm
d = diameter pipa, in
Formula persamaan tersebut untuk satu grab setiap 25 lineal meter ( 80
ft) dari volume pipa. Frekuansi pengambilan contoh harus didasarkan pada
grab maksimal untuk ukuran penampung yang sesuai, secara umum
digunakan unit LACT (lease automatic costody transfer) atau ACT (automatic
costody transfer) adalah langkah pada 1 grab per 1 sampai 10 bbl.

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS
Probe

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS
Automatic Sampling Component

Extractor
Suatu automatic sample extractor adalah suatu alat yang meng-
ekstrak contoh (grab) dari aliran medium. Ekstraktor bisa berupa
atau bukan berupa bagian integral dari probe.
Controller
Suatu sample controller adalah suatu peralatan yang mengatur
beroperasinya sample extractor

bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas

 PPSDM MIGAS

S IH
KA
IM A
TE R
bridging your success ppsdmmigas.esdm.go.id PPSDM MIGAS ppsdm_migas ppsdmmigas
