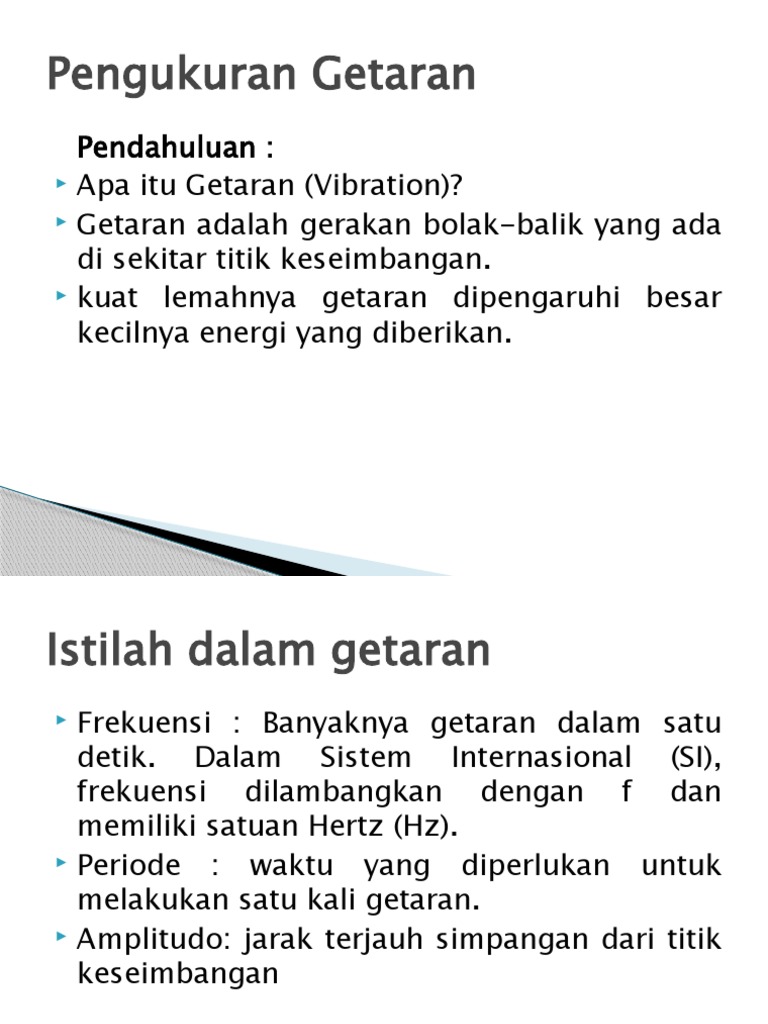

Pengukuran Getaran

Pendahuluan :
 Apa itu Getaran (Vibration)?
 Getaran adalah gerakan bolak-balik yang ada

di sekitar titik keseimbangan.

 kuat lemahnya getaran dipengaruhi besar

kecilnya energi yang diberikan.

Istilah dalam getaran
 Frekuensi : Banyaknya getaran dalam satu
detik. Dalam Sistem Internasional (SI),
frekuensi dilambangkan dengan f dan
memiliki satuan Hertz (Hz).
 Periode : waktu yang diperlukan untuk
melakukan satu kali getaran.
 Amplitudo: jarak terjauh simpangan dari titik

keseimbangan
Getaran mesin
 Getaran mesin adalah gerakan suatu bagian
mesin maju dan mundur  (bolak-balik) dari
keadaan diam/netral. Contoh sederhana
untuk menunjukkan suatu getaran adalah
pegas.
Karakteristik Getaran

 Kondisi suatu mesin dan masalah-masalah

mekanik yang terjadi dapat diketahui dengan
mengukur karakteristik getaran pada mesin
tersebut. Karakteristik- karakteristik getaran
yang penting antara lain adalah
Karakteristik Getaran

 Frekuensi Getaran
 Perpindahan Getaran. (Vibration

Displacement)
 Kecepatan Getaran (Vibration Velocity)
 Percepatan Getaran (Vibration Acceleration)
 Phase Getaran
 Dengan mengacu pada gerakan pegas, kita
dapat mempelajari karakteristik suatu
getaran dengan memetakan gerakan dari
pegas tersebut terhadap fungsi waktu.
 Gerakan bandul pegas dari posisi netral ke
batas atas dan kembali lagi ke posisi netral
dan dilanjutkan ke batas bawah, dan kembali
lagi ke posisi netral, disebut satu siklus
getaran (satu periode).
Frekuensi getaran
 Gerakan periodik atau getaran selalu
berhubungan dengan frekuensi yang
menyatakan banyaknya gerakan bolak-balik
(satu siklus penuh) tiap satuan waktu.
 Hubungan antara frekuensi dan periode suatu

getaran dapat dinyatakan dengan rumus

sederhana: frekuensi = 1/periode.
Perpindahan getaran
 Jarak yang ditempuh dari suatu puncak ke
puncak yang lain disebut perpindahan dari
puncak ke puncak (peak to peak
displacement).
 Perpindahan tersebut pada umumnya
dinyatakan dalam satuan mikron (μm) atau
mils
 1 μm = 0.001 mm

1 mils = 0.001 inch

Percepatan getaran
 Karakteristik getaran yang juga penting
adalah percepatan.
 Secara teknis percepatan adalah laju

perubahan dari kecepatan.

Phase getaran
 memberikan informasi untuk menentukan
bagaimana suatu bagian bergetar relatif
terhadap bagian yang lain
 atau untuk menentukan posisi suatu bagian

yang bergetar pada suatu saat, terhadap

suatu referensi atau terhadap bagian lain
yang bergetar dengan frekuensi yang sama.
Pengukuran Getaran

 Analisa getaran dapat digunakan untuk

pengendalian mutu, pengendalian
kebisingan, mendeteksi kelonggaran dan
kebocoran, desain dan rekayasa mesin serta
optimasi produksi.
Tujuan pengukuran Getaran
 untuk mendapatkan data, tetapi selanjutnya
untuk apa data tersebut diambil?
Ada beberapa tujuan pengambilan data
getaran suatu mesin, tujuan tersebut adalah :
 Pengukuran rutin
 Pengukuran referensi (Baseline Measurement)
 Pengukuran sebelum dan sesudah perbaikan
 Trouble Shooting
Pengukuran Rutin
 Pengukuran yang dilakukan secara rutin dan
periodik.
 bertujuan untuk dapat mengetahui kerusakan

yang terjadi pada suatu mesin secara dini

 dengan informasi tersebut kita dapat
menyusun jadual perbaikan dari suatu mesin.
Pengukuran Referensi
 Suatu pengukuran yang diambil pada saat
suatu mesin dalam kondisi baik,
kesetimbangannya maupun kelurusannya
ataupun bagian-bagiannya yang lain, serta
beroperasi dalam kondisi normal. Getaran
hasil pengukuran tersebut sebagai acuan dan
pembanding bagi pengukuran-pengukuran
selanjutnya.
Pengukuran Sebelum dan Sesudah
Perbaikan
 Pengukuran yang dilakukan sebelum perbaikan
sehingga dapat memberikan informasi pada
kita mesin mana yang membutuhkan perbaikan
dan mana yang tidak.
 Pengukuran yang dilakukan setelah perbaikan
dapat memberikan informasi bahwa masalah
yang terjadi pada mesin tersebut telah selesai,
 hal tersebut sekaligus juga memberikan
informasi pada kita bahwa pekerjaan perbaikan
yang kita lakukan berhasil dengan baik.
Trouble Shooting
 Pengukuran getaran dilakukan pada suatu
mesin yang mempunyai level getaran cukup
tinggi yang diperkirakan terjadi akibat adanya
kelainan pada mesin tersebut.
 Pengukuran getaran ini mempunyai tujuan

untuk menganalisa bagian mana dari mesin

tersebut yang mengalami kelainan kerusakan.
Alat Pengukur Getaran
Ada beberapa alat standard yang biasanya
digunakan dalam suatu pengukuran getaran
antara lain :
 Vibration meter
 Vibration analyzer
 Shock Pulse Meter
 Osciloskop
 Pemilihan dari tipe instrumen-instrumen
tersebut bergantung pada kemampuan dari
instrumen itu terhadap tujuan kita melakukan
pengukuran dan persyaratan personal yang
menggunakannya.
Vibration meter
 Vibration meter biasanya bentuknya kecil dan
ringan sehingga mudah dibawa dan
dioperasikan dengan battery serta dapat
mengambil data getaran pada suatu mesin
dengan cepat.
 Pada umumnya terdiri dari sebuah probe,

kabel dan meter untuk menampilkan harga

getaran. Alat ini juga dilengkapi dengan
switch selector untuk memilih parameter
getaran yang akan diukur.
Vibration meter
 Vibration meter ini hanya membaca harga
overall (besarnya level getaran) tanpa
memberikan informasi mengenai frekuensi
dari getaran tersebut.
 Pemakaian alat ini cukup mudah sehingga

tidak diperlukan seorang operator yang harus

ahli dalam bidang getaran.
Vibration meter
 Pada umumnya alat ini digunakan untuk
memonitor "trend getaran" dari suatu mesin.
Jika trend getaran suatu mesin menunjukkan
kenaikan melebihi level getaran yang
diperbolehkan, maka akan dilakukan analisa
lebih lanjut dengan menggunakan alat yang
lebih lengkap.
Vibration meter
Vibration Analyzer
 Alat ini mempunyai kemampuan untuk mengukur
amplitude dan frekuensi getaran yang akan
dianalisa.
 Karena biasanya sebuah mesin mempunyai lebih
dari satu frekuensi getaran yang ditimbulkan
 frekuensi getaran yang timbul tersebut akan
sesuai dengan kerusakan yang tedadi pada mesin
tersebut.
 Alat ini biasanya dilengkapi dengan meter untuk
membaca amplitudo getaran yang biasanya juga
menyediakan beberapa pilihan skala.
 Alat ini juga memberikan informasi mengenai
data spektrum dari getaran yang terjadi, yaitu
data amplitudo terhadap frekuensinya, data
ini sangat berguna untuk analisa kerusakan
suatu mesin.
 Dalam pengoperasiannya vibration analyzer

ini membutuhkan seorang operator yang

sedikit mengerti mengenai analisa vibrasi.
Vibration Analyzer
Shock Pulse Meter
 Shock pulse meter adalah alat yang khusus
untuk memonitoring kondisi antifriction
bearing yang biasanya sulit dideteksi dengan
metode analisa getaran yang konvensional.
 Prinsip kerja dari shock pulse meter ini

adalah mengukur gelombang kejut akibat

terjadi gaya impact pada suatu benda,
intensitas gelombang kejut itulah yang
mengindikasikan besarnya kerusakan dari
bearing tersebut
Shock Pulse Meter
Osciloskop
 Osciloskop adalah salah satu peralatan yang
berguna untuk melengkapi data getaran yang
akan dianalisa.
 Osciloskop dapat memberikan sebuah
informasi mengenai bentuk gelombang dari
getaran suatu mesin.
Osciloskop
 Beberapa kerusakan mesin dapat
diidentifikasi dengan melihat bentuk
gelombang getaran yang dihasilkan.
 sebagai contoh, kerusakan akibat unbalance

atau misalignment akan menghasilkan

bentuk gelombang yang spesifik, begitu juga
apabila terjadi kelonggaran mekanis
(mechanical looseness).
Osciloskop
Teknik Pengukuran Getaran Mesin
 Posisi dan Arah Pengukuran
Pengukuran getaran pada suatu mesin secara
normal diambil pada bearing dari mesin
tersebut.
 Tranduser sebaiknya harus ditempatkan
sedekat mungkin dengan bearing mesin
karena melalui bearing tersebut gaya getaran
dari mesin ditransmisikan.
 Gerakan bearing adalah merupakan hasil

reaksi gaya dari mesin tersebut

Mesin-mesin apa yang harus
dimonitor vibrasinya?
secara umum, mesin-mesin yang harus diperhatikan
adalah berdasarkan tingkat kepentingan sebuah mesin
tersebut antara lain :

a. Mesin yang cukup mahal, besar, dan susah diperbaiki

jika terjadi kerusakan
b. Mesin yang memberikan dampak yang besar terhadap
produksi sebuah pembangkit (plant)
c. Mesin yang diketahui sering kali mengalami
kerusakan
d. Mesin yang sedang diukur kehandalannya
e. Mesin yang memberikan dampak keselamatan
terhadap manusia maupun peralatan lain (safety)
Pengukuran getaran
 Pengukuran getaran mengacu pada
displacement (perpindahan), kecepatan dan
percepatan.
 Analisa getaran banyak digunakan untuk

prediksi awal terhadap masalah pada

mekanikal, elektrikal dan proses pada
peralatan, mesin-mesin dan sistem proses
yang kontinu di pabrik sebagai predictive
maintenance.
Vibration Meter
Pengukuran getaran
