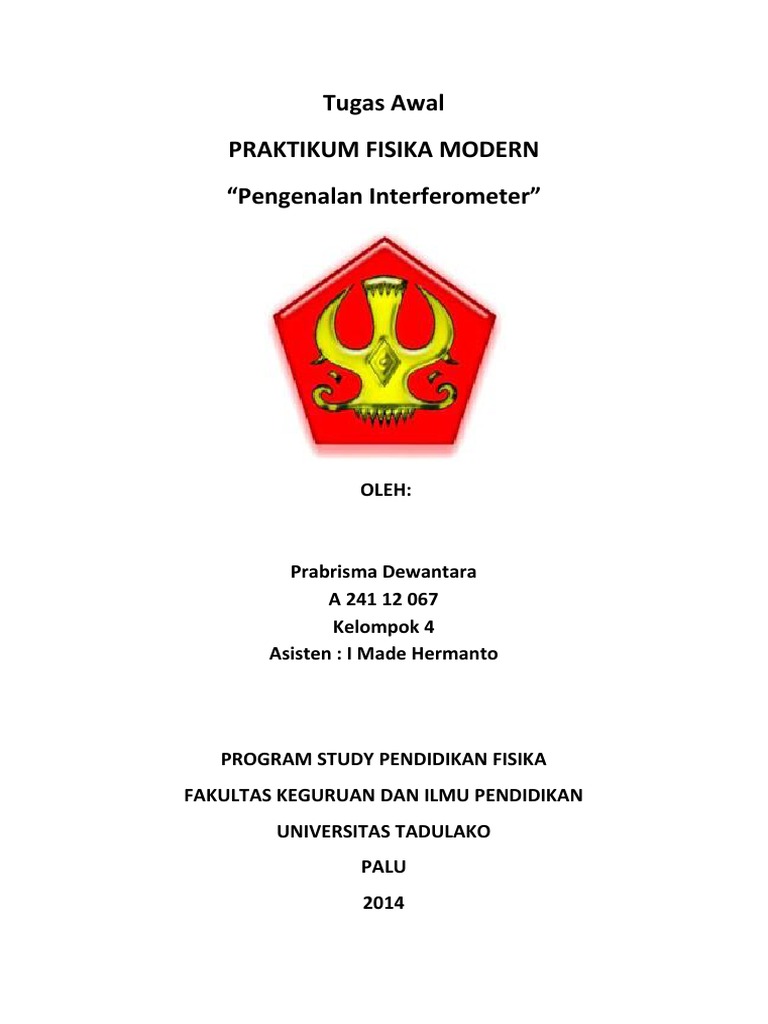

Tugas Awal

PRAKTIKUM FISIKA MODERN

Pengenalan Interferometer

OLEH:

Prabrisma Dewantara
A 241 12 067
Kelompok 4
Asisten : I Made Hermanto

PROGRAM STUDY PENDIDIKAN FISIKA

FAKULTAS KEGURUAN DAN ILMU PENDIDIKAN
UNIVERSITAS TADULAKO
PALU
2014

Terjemahan Prosedur Kerja

Untuk mengatur dan menyelaraskan PASCO Laser Anda :
1. Mengatur dasar interferometer di atas meja lab dengan tombol micrometer
menunjuk ke arah Anda.
2. Posisikan bangku laser sejajar ke kiri kira-kira hampir tegak lurus ke dasar
interferometer dan menempatkan laser di atas bangku.
3. Mengunci cermin bergerak dalam lubang agar diam di atas interferometer base.
4. Putar laser pada posisi on. Menggunakan pengatur skrup pada bangku laser,
menyesuaikan ketinggian sampai sinar laser kira-kira sejajar dengan bagian atas
interferometer dasar dan pemogokan cermin dapat dipindahkan di tengah. (Untuk
pengecekan bahwa sinar sejajar dengan dasar (base), tempatkan selembar kertas di
jalur sinar, dengan tepi kertas sama tinggi terhadap dasar/base. Tandai ketinggian
sinar di atas kertas. Menggunakan selembar kertas, periksa bahwa tinggi sinar sama
pada kedua ujung bangku).
5. Sesuaikan posisi X-Y laser hingga sinar tercermin/terfleksi dari cermin bergerak
kembali ke dalam lubang laser. Hal ini paling mudah dilakukan dengan lembut
meluncur pada bagian belakang laser melintang untuk sumbu x searah bangku,
seperti yang ditunjukkan pada Gambar 5.

Michelson Modus
1. Sejajarkan laser dan interferometer base seperti sebelumnya dijelaskan. Sinar laser
harus sejajar dengan bagian atas base , harus menyenai pusat dari cermin bergerak,
dan harus tercermin secara langsung kembali ke lubang laser.
2. Menyusun cermin disesuaikan pada interferometer base. Posisi satu pemegang
komponen di depan laser. Tempatkan pemegang komponen lainnya berlawanan
sehingga dapat mensetel cermin dan mencaltelkan tampilan layar pada belakang
magnetnya . Lihat Gambar 6 .

3. Posisi pembelah sinar pada sudut 45 derajat ke sinar laser , hingga mengenai
sasaran, sehingga sinar tercermin/terefleksi pada cermin tetap . Sesuaikan sudut
beam splitter - sesuai kebutuhan sehingga sinar yang dipantulkan cermin tetap dekat
pusatnya.
4. sekarang harus ada dua set titik terang pada layar tampilan , satu set berasal dari
cermin tetap dan yang lainnya berasal dari cermin bergerak . masing-masing set titiktitik harus mencakup titik terang dengan dua atau lebih titik kecerahan yang lebih
rendah ( karena beberapa refleksi ) . Mengatur sudut beam- splitter (pembelah sinar)
lagi sampai dua set dari titik yang bersama-sama sedekat mungkin, maka
mengencangkan sekrup untuk mengamankan beam-splitter .
5. Menggunakan sekrup pada bagian belakang adjustable cermin, atur kemiringan
cermin sampai dua set dari titik pada bertepatan layar tampilan.
6. Kompensator tidak diperlukan untuk menghasilkan interferensi Pinggiran ketika
menggunakan sumber cahaya laser. Namun, jika Anda ingin menggunakan

kompensator , bantalan tersebut tegak lurus dengan beam-splitter , seperti yang

digambarkan.
7. Pasang lensa FL 18 mm ke magnetic backing pemegang komponen di depan laser ,
seperti yang ditunjukkan , dan menyesuaikan posisinya sampai sinar divergen
berpusat pada beam- splitter . Sekarang Anda akan melihat lingkaran pinggiran pada
layar tampilan . Jika tidak,dengan hati-hati menyesuaikan kemiringan cermin
disesuaikan sampai pinggiran muncul.
8. Jika Anda memiliki kesulitan mendapatkan pinggiran , lihat Masalah Shooting di akhir bagian ini .

Twyman-Green mode
1. Mengatur interferometer dalam modus Michelson, seperti dijelaskan di atas.
2. Lepaskan penunjuk dari komponen pemegan rotasi (rotational componet holder).
(Disarankan untuk menyimpan pointer/penunjuk, ring/washer, dan sekrup dalam tas
penyimpanan.) Tempatkan componet holder diantara beam-splitter dan cermin
bergerak (lihat Gambar 7). Ditempelkan pada magnetnya. Bantalan kedua sebuah
lensa 18 mm FL (L2) ditempelkan dudukan magnet dan posisi itu.
3. Lepaskan lensa asli (L1 ) dari depan laser.
Amati dua set titik pada layar dan satu set dari cermin bergerak dan satu set dari
cermin penyesuaian (adjustable). Sesuaikan posisi L2 sampai kedua set titik memiliki
ukuran yang sama.
4. Atur kemiringan cermin penyesuaian sampai dua set titik tepat bersamaan.
5. Ganti lensa L1 di depan laser. Pindahkan tampilan layar jadi setidaknya 12 inci dari
tepi interferometer base. Pinggiran akan muncul di cerah disk layar tampilan.
Penyesuaian baik dari L1

mungkin diperlukan untuk menemukan pinggiran.

Sepotong kertas putih atau karton dapat digunakan di tempat layar. Sebuah lensa
cembung 48 mm FL juga dapat digunakan untuk memperbesar gambar yang
diproyeksikan dari pinggiran.

Modus Fabry-Perot
1. Sejajarkan laser dan interferometer base seperti yang dijelaskan dalam Keselarasan
Laser di awal bagian ini. sinar laser harus kira-kira sejajar dengan atas base, harus
menyenai pusat cermin gerak, dan harus tercermin langsung kembali ke lubang
laser.
2. Pasang cermin adjustable yang mana ditunjukkan pada terferometer base dan satu
pemegang komponen di depan cermin bergerak. Lihat Gambar 8.
3. Tempatkan pemegang komponen lain di balik cermin bergerak dan layar pada
belakng magnetnya. Kamu harus melihat beberapa gambar dari sinar laser pada
layar tampilan.
4. Menggunakan sekrup, atur kemiringan yang disesuaikan cermin adjustable sampai
hanya ada satu titik terang pada layar.
5. Sekarang landasan lensa 18 mm FL di depan componen holder. Sebuah pola
interferensi yang tajam yang jelas harus

terlihat di layar monitor. JikaAnda

menggunakan cahaya dengan dua panjang gelombang komponen, bukan laser, dua
set pinggiran dapat dibedakan pada layar tampilan.

Fungsi Alat dan bahan

1.

Adjustable mirror berfungsi sebagai cermin yang dapat diatur

2.

Lens 18 mmFL berfungsi sebagai lensa pembentuk sinar divergen dari sinar laser.

3.

Viewing screen berfungsi sebagai layar yang menangkap pantulan sinar gelap dan
terang.

4.

Componen holder berfungsi sebagai tempat dimana dapat di lensa dan cermin
dapat ditempatkan

5.

Movable mirror berfungsi sebagai cermin yang dapat digerakkan maju mundur
agar pola dapat terlihat pada layar.

6.

Beam spiliter berfungsi sebagai pemecah sinar menjadi dua berkas sinar yang
berasal dari laser.

7.

compensator plate berfungsi sebagai pembelok sinar.

8.

Interferometer base berfungsi sebagai alat yang digunakan untuk meletakkan

komponen-komponen dalam praktikum ini.

9.

Laser He Ne(Helium-neon) berfungsi sebagai sumber sinar.

10. Bangku Laser He Ne(Helium-neon) berfungsi sebagai penopang laser dan pengatur
posisi laser agar laser dapat mengarah tepat memasuki rongga laser.

Prinsip kerja
Interferometer Michelson
Seberkas cahaya dari laser mengenai pemecah cahaya, merefleksi 50% dari sinar
datang dan meneruskan 50% lainnya. sinar datang terbagi menjadi dua; sinar pertama
diteruskan ke cermin yang dapat digerakkan (M1), yang lainnya merefleksikan ke miror
tetap (M2). Kedua cermin merefleksi sinar kembali ke pemecah sinar. Separuh sinar dari M1
terefleksi dari pemecah sinar ke layar dan separuh sinar dari m2 meneruskan dari pemecah
sinar ke layar. Dengan cara ini sinar yang sesungguhnya terbagi menjadi dua dan proporsi
dari sinar mengkasilkan sinar yang kembali bersama. ketika lensa ditempatkan pada laser
dan pemecah sinar, sinar tersebar dan pola interferensi gelap dan terang akan nampak pada
layar.

Interferometer Twyman-Green
Interferometer Twyman-Green dalah variasi dari interferometer Michelson yang
digunakan untuk tes komponen optik. sebuah lensa dapat dites dengan ditempatkan padaa
jalur sinar, jadi hanya satu interferensi sinar melewati lensa yang di tes. ketidakteraturan
lensa dapat dideteksi dari hasil pola interferensi.

Interferometer Fabry-Perot
Interferometer Fabry-Perot, dua cermin parsial disusun paralel satu sama lainnya,
terbentuk sebuah rongga refleksi. dua sinar memasuki sebuah rongga dan merefleksi
kembali kedalam. Saat refleksi, sebagian dari sinar meneruskan, setiap sinar datang terbelah
menjadi sebauh seri sinar. sejak sinar yang diteruskan seluruhnya terbelah dari satu sinar
datang, sinar-sinar tersebut memiliki fase hubungan yang konstan.
fase hubungan antara sinar yang diteruskan bergantung pada sudut setiap sinar y
ang memasuki rongga dan pada jarak antara dua cermin. hasilnya adalah pola fringe bulat,
sama dengan pola Michelson tapi dengan fringe yang lebih tipis, lebih terang dan memiliki
spasi yang lebar. ketajaman dari fringe Fabry-Perot membuat alat bernilai dalam
spectrometry beresolusi tinggi.
