GROUNDING

Dalam suatu instalasi baik instalasi panel harus diproteksi dengan cara
dibumikan untuk menghindari arus bocor pada system intalasi ataupun
pada peralatan panel. System grounding panel juga penting untuk
menghindari tegangan sentuh pada body panel agar dalam kegiatan
perbaikan dan measuring pada panel dirasa aman. Berikut analisa system
grounding pada panel APP 5 yang berlokasi disebelah timur Gedung AK
(Bengkel Listrik).

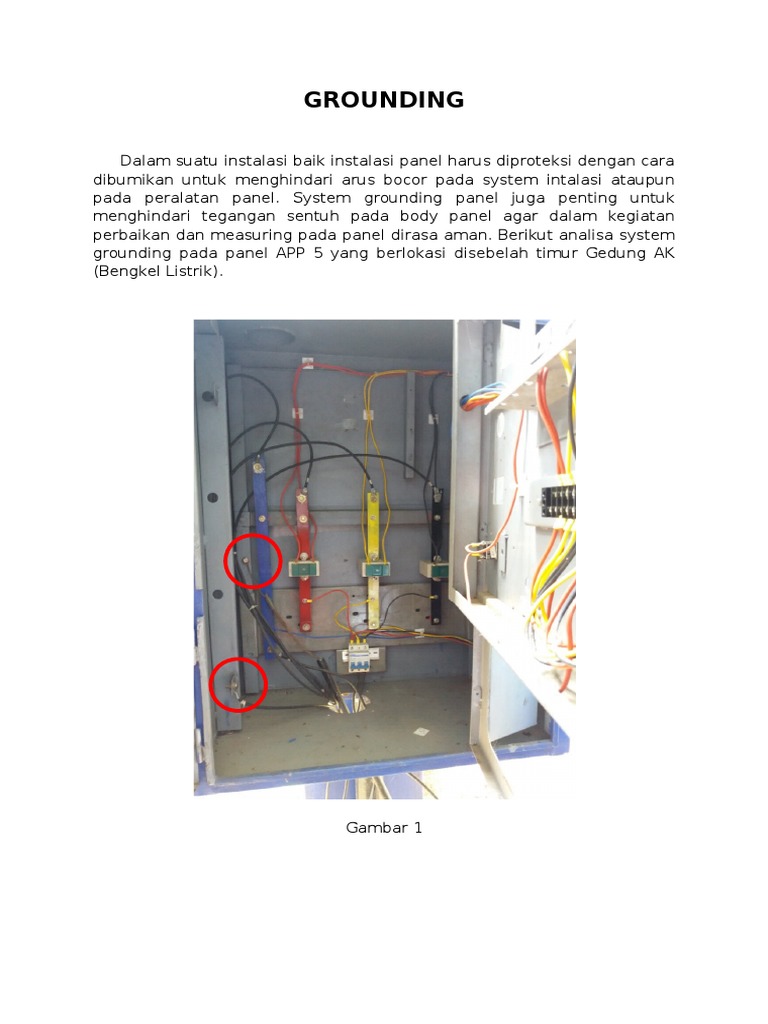

Gambar 1

Gambar 2
Menurut PUIL 2000 panel atau BKT adalah bagian konduktif yang
tidak merupakan bagian dari sirkit listriknya, yang dalam pelayanan
normal tidak bertegangan, tetapi dapat menjadi bertegangan dalam
kondisi gangguan (PUIL 200 3.5.1.2)
Oleh karena itu BKT harus dibumikan lalu dihubungkan ke
penghantar proteksi dalam kondisi tertentu untuk masing-masing jenis
pembumian system (PUIL 2000 3.7.1.2)
Pada contoh gambar 1 diatas yang diambil pada saat praktikum,
Bagian kontak terbuka pada panel telah dibumikan dengan baik sesuai
peraturan. Hal ini dilakukan untuk menghindari adanya arus bocor
ataupun tegangan sentuh pada body panel.
Pada contoh gambar 2 diatas, grounding tersebut merupakan
grounding system yang dimana telah sesuai dengan peraturan bahwa
sisten instalasi harus dibumikan untuk menghindari adanya arus yang
berlebih atau arus gangguan pada system.

Pada system grounding, penghantar proteksi harus terpasang

dengan baik pada terminal yang teruntuk baginya untuk menghindari
salah sambung (PUIL 2000 3.6.2.2.c tentang persyaratan penghantar
proteksi). Penghantar proteksi pada kedua panel sudah benar dan sesuai
dengan peraturan dimana penghantar proteksi harus diberi terminal
tersendiri dan diberi warna yang berbedaa (kuning-hijau) dengan
penghantar lain ataupun penghantar proteksi diberi selubung tersendiri
dari penghantar lain.

Gambar 3

Pada gambar 3 dapat dilihat bahwa pentanahan system grounding

lepas sehingga hal ini menyalahi aturan bahwa system grounding harus
dibumikan dengan baik. System grounding yang tidak dibumikan dengan
baik akan mempengaruhi kinerja system grounding itu sendiri.
