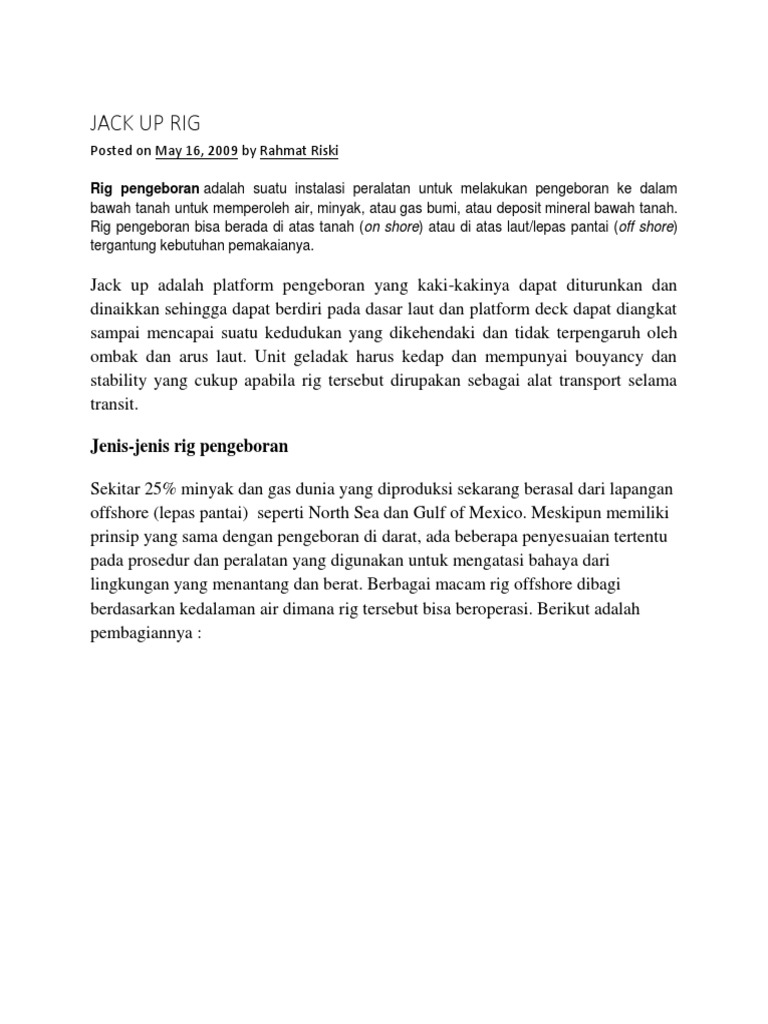

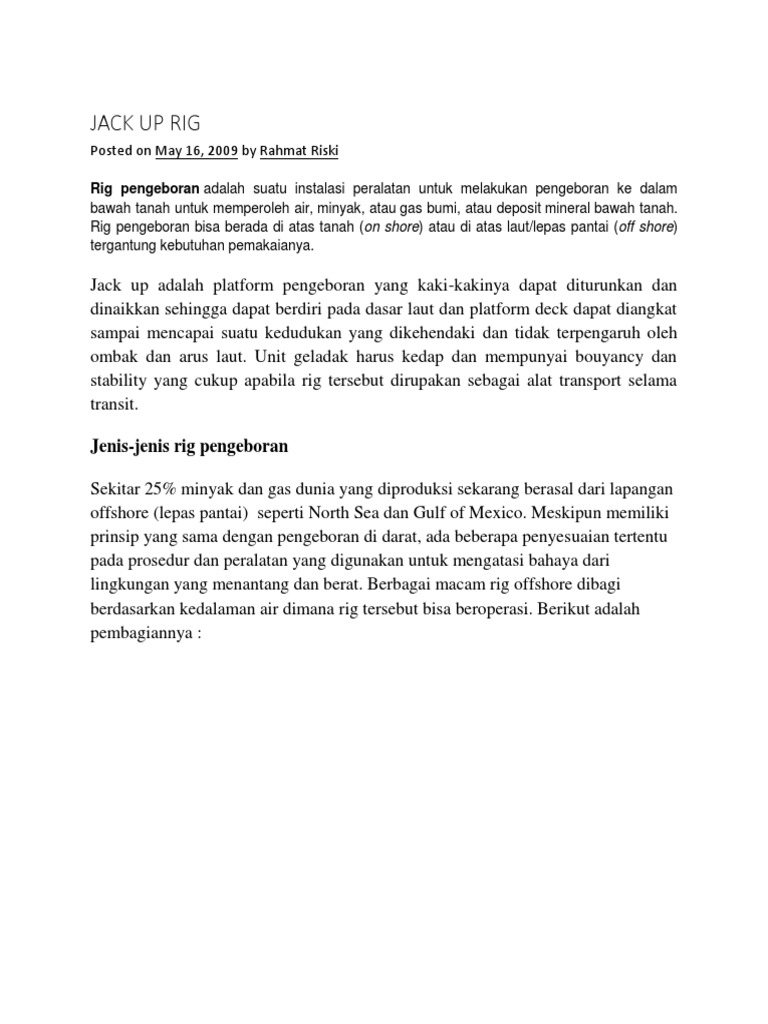

JACK UP RIG

Posted on May 16, 2009 by Rahmat Riski

Rig pengeboran adalah suatu instalasi peralatan untuk melakukan pengeboran ke dalam
bawah tanah untuk memperoleh air, minyak, atau gas bumi, atau deposit mineral bawah tanah.
Rig pengeboran bisa berada di atas tanah (on shore) atau di atas laut/lepas pantai (off shore)
tergantung kebutuhan pemakaianya.

Jack up adalah platform pengeboran yang kaki-kakinya dapat diturunkan dan

dinaikkan sehingga dapat berdiri pada dasar laut dan platform deck dapat diangkat
sampai mencapai suatu kedudukan yang dikehendaki dan tidak terpengaruh oleh
ombak dan arus laut. Unit geladak harus kedap dan mempunyai bouyancy dan
stability yang cukup apabila rig tersebut dirupakan sebagai alat transport selama
transit.

Jenis-jenis rig pengeboran

Sekitar 25% minyak dan gas dunia yang diproduksi sekarang berasal dari lapangan
offshore (lepas pantai) seperti North Sea dan Gulf of Mexico. Meskipun memiliki
prinsip yang sama dengan pengeboran di darat, ada beberapa penyesuaian tertentu
pada prosedur dan peralatan yang digunakan untuk mengatasi bahaya dari
lingkungan yang menantang dan berat. Berbagai macam rig offshore dibagi
berdasarkan kedalaman air dimana rig tersebut bisa beroperasi. Berikut adalah
pembagiannya :
1. Rig Darat

Rig semacam ini sudah sering dijumpai di darat. Cuma mungkin ada beberapa perbedaan
antara rig kecil dan rig besar. Rig kecil biasanya hanya digunakan untuk pekerjaan-pekerjaan
sederhana, seperti well service atau work over. Sedangkan rig besar digunakan untuk operasi
pengeboran, baik pengeboran vertikal atau pengeboran directioanal.

Land rig dirancang portable,

2. Barge/kapal tongkang

SWAMP BARGE RIG, Rig ini merupakan jenis rig laut yang beroperasi untuk kedalaman antara
7-15 feet (laut dangkal) dan pada umumnya dipakai untuk daerah rawa ataupun
sungai. Pengoperasian Rig jenis ini iyakni dengan mengisi ballast tank menggunakan air
agar posisinya tenggelam dan duduk didasar laut dan spud can juga menancap di dasar
laut. Agar terhindar dari resiko terjadinya pergeseran ballast tank akibat adanya arus laut
yang kuat, maka ballast tank harus diikat pada tiang yg sudah dipersiapkan. Kesalahan
akibat ketidakstabilan posisi dan terjadi pergeseran pada Rig, maka akan sangat beresiko
terutama pada sumur ;

3. Jack up Rig

Rig yang memiliki tiga kaki yang bisa digerakkan ke bawah hingga dasar laut
untuk menopang rig pengeboran di suatu posisi yang tetap. Jack up rig didesain
untuk beroperasi di lautan lepas pantai hingga kedalaman 350 feet (107 meter).
JACK UP RIG, Rig jenis ini yang banyak digunakan pada pengeboran lepas pantai dengan
kedalaman operasi 15 250 feet. Rig ini memiliki badan rig atau sering disebut
platform. Platform ini berdiri diatas permukaan air, yang ditopang oleh kaki-kaki (biasanya
terdiri dari 3 atau 4 kaki) yang terbuat dari baja. Saat dioperasikan, kaki-kaki baja tersebut
berpijak pada dasar laut. Setelah itu platform tersebut kemudian diangkat keatas
permukaan air. Saat mobilisasi, maka kaki-kaki baja tersebut kemudian diangkat, sehingga
badan rig (platform) tersebut mengapung diatas permukaan air. Saat terapung, maka plaform
dapat mudah dimobilisasi dengan cara ditarik menggunakan kapal jenis tug boat.

4. Fixed platform (steel jacket)

Fixed platform adalah jenis platform offshore yang digunakan untuk produksi
minyak atau gas. Platform ini dibangun pada beton dan / atau kaki baja yang
berpondasi langsung di dasar laut.

5. Rig Semi-submersible

Rig jenis ini adalah jenis yang mengapung dan memiliki hull pada platform-nya. Untuk
menjaga kestabilan posisi yang diinginkan, maka Rig ini dilengkapi dengan jangkar yang
disangkutkan didasar laut. Selain itu peralatan pendukung berupa baling-baling yang berada
disekelilingnya serta sistem keseimbangan (ballast control system) yang berfungsi untuk
mengatur keseimbangan dan atau posisi agar selalu berada diatas permukaan air. Dengan
struktur tersebut, maka Rig jenis ini sering digunakan pada lokasi laut dalam yang memiliki
ombak besar dan sanggup menjangkau permukaan dasar laut. Kedalaman pengoperasiannya
diatas 250 feet ;

6. Drillships

Untuk pengeboran di kedalaman laut hingga 7500 feet (2286 meter)

Rig jenis ini banyak digunakan untuk melakukan pengeboran pada kedalaman lebih dari 3000
meter. Rig ini ditempatkan diatas kapal laut sehingga mendukung untuk mobilitas tinggi dan
sanggup beroperasi pada lokasi yang jauh dari daratan. Penempatan tower berada diatas
kapal yang pada bagian bawah kapal dalam kondisi terbuka ke laut.
Jangkar
Jangkar adalah perangkat penambat kapal ke dasar perairan,
di laut, sungai ataupun danau sehingga tidak berpindah tempat
karena hembusan angin, arus ataupun gelombang. Jangkar
dihubungkan dengan rantai yang terbuat dari besi ke kapal dan
dengan tali pada kapal kecil, perahu. Jangkar didesain
sedemikian sehingga dapat tersangkut di dasar perairan. Jangkar
biasanya dibuat dari bahan besi cor.

STOCKLESS ANCHOR
Merupakan jenis jangkar haluan yang banyak digunakan pada kapal kapal ukuran besar,
jangkar tipe ini memiliki tiang jangkar yang dapat bergerak Jangkar type ini sangat efektif
bekerjanya, pada saat jangkar diturunkan maka bagian lengan akan bergerak kearah bawah
dikarenakan adanya engsel pada bagian mahkota jangkar (crown), lengan dapat bergerak
dengan sudut mencapai 45 derajat. Dengan posisi demikian maka bagian lengan jangkar akan
menancap ke dasar laut lebih efektif.
Sehingga pada saat tertarik oleh rantai jangkar dengan posisi tiang jangkar sejajar dasar laut
maka jangkar akan semakin menancap. Untuk melepas dan mengangkat jangkar, posisi rantai
jangkar ditarik tegak dan saat tiang jangkar pada posisi kearah tegak maka lengan jangkar akan
terungkit sehingga cengkeraman jangkar lepas dan jangkar ditarik keatas.

DANFORTH STOCK ANCHOR

Merupakan jenis jangkar yang memilik daya cengkeram lebih baik dibanding dengan Stockless
Anchor, namun karena adanya tongkat jangkar maka kedua lengan jangkar tidak dapat
menancap kedasar laut. Selain hal tersebut tiang jangkar tidak dapat langsung masuk ke
Hawse Pipe (urlup jangkar) dikapal. Jangkar jenis ini biasanya dipakai oleh kapal-kapal jenis
khusus dengan ukuran panjang kapal sampai 100 ft.

MUSHROOM ANCHOR
Jangkar jenis ini hanya digunakan untuk kapal-kapal tertentu yang banyak beroperasi didaerah
sungai atau didaerah perairan yang memiliki dasar yang berlumpur. Karena bentuknya
menyerupai mangkuk maka jenis ini akan bekerja baik pada daerah lumpur. Masih banyak jenis
jangkar yang digunakan pada kapal, dikarenakan jangkar merupakan perlengkapan kapal yang
diatur oleh peraturan Klasifikasi maka jangkar kapal harus memilik sertifikat yang dikeluarkan
oleh Klasifikasi.
