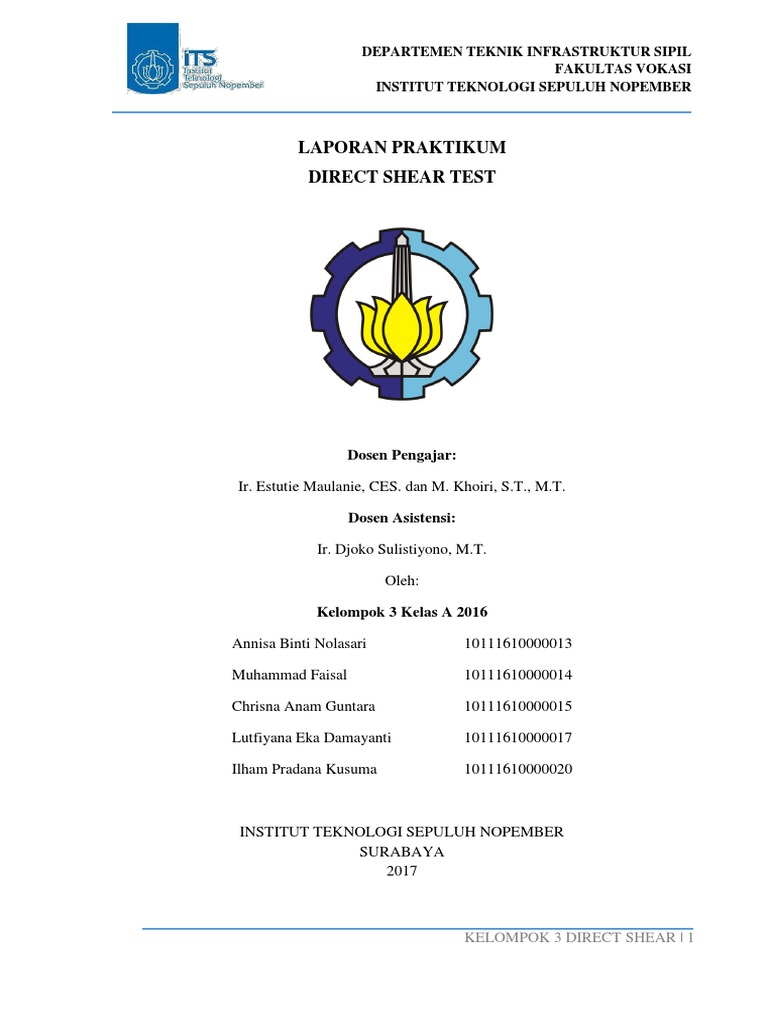

DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL

FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

LAPORAN PRAKTIKUM
DIRECT SHEAR TEST

Dosen Pengajar:

Ir. Estutie Maulanie, CES. dan M. Khoiri, S.T., M.T.

Dosen Asistensi:

Ir. Djoko Sulistiyono, M.T.

Oleh:

Kelompok 3 Kelas A 2016

Annisa Binti Nolasari 10111610000013

Muhammad Faisal 10111610000014

Chrisna Anam Guntara 10111610000015

Lutfiyana Eka Damayanti 10111610000017

Ilham Pradana Kusuma 10111610000020

INSTITUT TEKNOLOGI SEPULUH NOPEMBER

SURABAYA
2017

KELOMPOK 3 DIRECT SHEAR | 1

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

KATA PENGANTAR
Puji syukur kita panjatkan atas kehadirat Tuhan Yang Maha Esa yang telah
melimpahkan rahmat dan hidayah-Nya sehingga kami selaku mahasiswamahasiswi D4 teknik
Sipil Institut Teknologi Sepuluh Nopember Surabaya dapat menyelesaikan penyusunan
Laporan Praktikum Mekanika Tanah – Direct Shear (Uji Geser Langsung) ini. Segala
hambatan dan rintangan yang kami alami dalam proses penyusunan laporan ini telah menjadi
sebuah pelajaran bagi kami untuk meningkatkan kinerja dan kesolidaritasan kelompok kerja
sehingga laporan ini diharapkan dapat menjadi laporan yang baik. Keberhasilan penyusunan
laporan ini merupakan kerja keras kelompok kami yang tentunya tidak lepas dari pengarahan
beberapa pihak. Tidak lupa kami menyampaikan terima kasih kepada Ibu/Bapak dosen. Kami
harapkan laporan ini dapat membantu para pembaca untuk mengerti tentang Mekanika Tanah,
terutama tentang Direct Shear (Uji Geser Langsung). Tetapi kami juga menyadari bahwa
kesempurnaan hanyalah milik Tuhan Yang Maha Esa, untuk itu kami selalu menerima kritik
dan saran yang membangun bagi kemajuan laporan ini.

Surabaya, 9 November 2017

Kelompok 3

KELOMPOK 3 DIRECT SHEAR | 2

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

DAFTAR ISI

LAPORAN PRAKTIKUM ........................................................................................................ 1

DIRECT SHEAR TEST ............................................................................................................. 1
KATA PENGANTAR ................................................................................................................ 2
DAFTAR ISI .............................................................................................................................. 3
BAB I.......................................................................................................................................... 5
PENDAHULUAN ...................................................................................................................... 5
1.1 Latar Belakang ............................................................................................................. 5
1.2 Rumusan Masalah ........................................................................................................ 5
1.3 Tujuan .......................................................................................................................... 5
1.4 Manfaat ........................................................................................................................ 5
1.5 Waktu Dan Lokasi Praktikum...................................................................................... 6
BAB II ........................................................................................................................................ 7
DASAR TEORI .......................................................................................................................... 7
2.1 Uji Geser Langsung (Direct Shear Test) ...................................................................... 7
BAB III ....................................................................................................................................... 9
METODE PELAKSANAAN ..................................................................................................... 9
3.1 Alat dan Bahan ............................................................................................................. 9
3.1.1 Alat: ...................................................................................................................... 9
3.1.2 Bahan .................................................................................................................... 9
3.2 PROSEDUR PRAKTIKUM ........................................................................................ 9
3.2.1 Langkah-Langkah Percobaan ............................................................................... 9
3.3 URUTAN PERHITUNGAN ..................................................................................... 10
BAB IV ..................................................................................................................................... 11
ANALISA DATA .................................................................................................................... 11
4.1 Hasil Praktikum ......................................................................................................... 11
4.1.1 Perhitungan Kondisi Initial ................................................................................. 11
4.1.2 Tabel Kondisi Initial ........................................................................................... 12
4.1.3 Grafik Kondisi Initial ......................................................................................... 13
4.1.4 Perhitungan Uji Geser Langsung ........................................................................ 15

KELOMPOK 3 DIRECT SHEAR | 3

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

4.1.5 Tabel Uji Geser Langsung .................................................................................. 19

4.1.6 Grafik Uji Geser Langsung................................................................................. 19
BAB V ...................................................................................................................................... 20
PENUTUP ................................................................................................................................ 20
5.1 KESIMPULAN .......................................................................................................... 20
5.2 SARAN ...................................................................................................................... 20
DOKUMENTASI ..................................................................................................................... 22

DAFTAR GAMBAR

KELOMPOK 3 DIRECT SHEAR | 4

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

BAB I
PENDAHULUAN

1.1 Latar Belakang

Tanah mempunyai peranan penting dalam ilmu teknik sipil, karena tanah sebagai
pendukung kekuatan kontruksi dasar bangunan. Tanah juga merupakan media yang
paling ideal bagi penerus gaya yang berkerja di atasnya. Berdasarkan letak geografis
suatu tempat, jenis tanah, karakteristik dan sifat tanah, tidak semua tanah itu sama
sehingga belum tentu tanah tersebut baik digunakan untuk pendukung kekuatan struktur.
Pentingnya peranan tanah dalam pendukung kekuatan tidak mengherankan apabila kita
sering lihat naik dan turunnya tanah pada pondasi bangunan ataupun jalan raya yang
diakibatkan keruntuhan geser tanah (shear failure).

1.2 Rumusan Masalah

Berdasarkan latar belakang yang telah dikemukakan di atas, maka mahasiswa diharapkan
dapat memahami setiap permasalahan yang akan di bahas. Adapun permasalahan tersebut
antara lain:
1. Bagaimana grafik tegangan geser terhadap pegangan horizontal pada setiap beban ?
2. Bagaimana grafik tegangan geser terhadap tegangan normal ?

1.3 Tujuan
Tujuan dari praktikum ini adalah sebagai berikut:
1. Tujuan Umum : Untuk mendapatkan kuat geser tanah ( kohesi dan sudut geser dalam
) tanah berbutir.
2. Tujuan Khusus :
a. Dapat menentukan nilai kohesi tanah berbutir kasar.
b. Dapat menentukan nilai sudut dalam tanah berbutir kasar.
c. Dapat menggunakan peralatan yang digunakan.

1.4 Manfaat
Manfaat dari penelitian yang dilakukan dalam pembuatan Laporan Praktikum Direct
Shear ini adalah mengetahui kekuatan geser tanah.

KELOMPOK 3 DIRECT SHEAR | 5

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

1.5 Waktu Dan Lokasi Praktikum

Adapun waktu dan lokasi praktikum dilaksanakan pada:
Hari, Tanggal : Jumat, 23 September 2016
Pukul : 13.00-selesai
Tempat : Laboratorium Tanah Kampus ITS Manyar.

KELOMPOK 3 DIRECT SHEAR | 6

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

BAB II
DASAR TEORI

2.1 Uji Geser Langsung (Direct Shear Test)

Gambar 2. 1 Alat Uji Direct Shear

Sumber: (Team, 2017)

Uji Geser Langsung ( Direct Shear Test ), merupakan uji yang sederhana. Pengujian ini
dilakukan dengan menempatkan benda uji ke dalam kotak geser seperti pada Gambar 2.
2. Kotak ini terbagi dua, dengan setengah bagian bawah merupakan bagian yang tetap
dan bagian atas bebas bertranslasi. Kotak ini tersedia dalam beberapa ukuran, namun
yang biasa digunakan adalah dalam bentuk lingkaran dengan diameter 6,5 cm atau bujur
sangkar dengan sisi 5 cm. Benda uji tanah secara hati – hati diletakkan di dalam kotak
geser, sebuah balok pembebanan diletakkan diatas benda uji. Gaya normal diberikan pada
benda uji dengan meletakkan beban normal (3 kg, 6 kg, 9 kg ), setelah beban diletakkan
di atas benda uji, kemudian dilanjutkan dengan pemberian gaya geser arah horizontal,
yaitu dengan cara mendorong sisi kotak geser sebelah atas, sampai benda uji mengalami
keruntuhan.

KELOMPOK 3 DIRECT SHEAR | 7

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

Gambar 2. 3 Diagram Susunan Alat Uji Geser Langsung.

Sumber: (Ir. Noor Endah Mochtar M.Sc. Ph.D., 1993)
Pada bidang runtuh terdapat dua gaya yang bekerja, yaitu gaya normal yang berasal dari
beban vertical sebesar Pn dan gaya geser akibat gaya horizontal sebesar Ph yang timbul
saat kotak geser didorong. Tegangan normal (σn ) dan tegangan geser (τ) geser yang
terjadi dihitung dengan rumus :

σ 𝑃
𝑛= 𝑛
𝐴

τ 𝑃
= ℎ
𝐴

Di mana A adalah luas penampang benda uji ( luas kotak geser ) dan biasanya tidak
dikoreksi terhadap perubahan luas sampel yang disebabkan oleh displasmen lateral akibat
gaya geser Ph.

KELOMPOK 3 DIRECT SHEAR | 8

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

BAB III
METODE PELAKSANAAN

3.1 Alat dan Bahan

3.1.1 Alat:
- Cetakan besi berbentuk persegi
- Seperangkat alat uji geser
- Timbangan dengan ketelitian 0,1 gram
- Beban 3,16 kg; 6,32 kg; 12,64 kg
- Mangkok porselin dengan palu penumbuk
- Penggaris
- Cawan
- Oven
- Botol Air
3.1.2 Bahan
- Tanah Undisturb
- Air Suling

3.2 PROSEDUR PRAKTIKUM

3.2.1 Langkah-Langkah Percobaan
1. Keluarkan contoh tanah asli (Undisturbed Soil Sample).
2. Dengan menggunakan proving ring berdiameter 6,5 cm atau bujur sangkar
dengan sisi 5 cm , bentuk contoh tanah.
3. Masukkan contoh tanah yang sudah dibentuk dalam kotak geser.
4. Pasang manometer arah Horizontal dan Vertikal untuk mengamati perubahan
tegangan pada tanah akibat beban yang diberikan.
5. Pasang dial beban 0,5 kg pada alat Direct Shear, kemudian jalankan alat geser
langsung dengan kecepatan tertentu. Cata perubahan pada horizontal dan vertical
pada manometer. 6. Ulangilah langkah diatas untuk beban-beban kg; 6 kg; dan
12 kg.

KELOMPOK 3 DIRECT SHEAR | 9

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

3.3 URUTAN PERHITUNGAN

Adapun urutan perhitungan dalam praktikum direct shear adalah
1. Pada pembacaan dial horisontal 0, 20, 40, 80 dst, baca pembacaan dial beban pada
beban 3 kg; 6 kg; dan 12 kg
2. Pada pembacaan dial horisontal 0, 20, 40, 80 dst, hitung tegangan geser pada beban 3
kg; 6 kg; dan 12 kg.
3. Gambar grafik tegangan geser dengan regangan horizontal.
4. Gambar grafik tegangan geser dengan tegangan normal.

KELOMPOK 3 DIRECT SHEAR | 10

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

BAB IV
ANALISA DATA

4.1 Hasil Praktikum

4.1.1 Perhitungan Kondisi Initial
a. 𝐷𝑖𝑠𝑝𝑙𝑎𝑐𝑒𝑚𝑒𝑛𝑡 𝐻or𝑖z𝑜𝑛𝑡𝑎𝑙 (𝑚𝑚) = 𝑃𝑒𝑚𝑏𝑎𝑐𝑎𝑎𝑛 𝐷𝑖𝑎𝑙 𝐻𝑜𝑟𝑖𝑠𝑜𝑛𝑡𝑎𝑙 𝑥 0,01
Contoh perhitungan displacement horisontal pada pembacaan dial horisontal 20
mm:
𝐷𝑖𝑠𝑝𝑙𝑎𝑐𝑒𝑚𝑒𝑛𝑡 𝐻𝑜𝑟𝑖𝑠𝑜𝑛𝑡𝑎𝑙 (𝑚𝑚) = 20 𝑥 0,01
𝐷𝑖𝑠𝑝𝑙𝑎𝑐𝑒𝑚𝑒𝑛𝑡 𝐻𝑜𝑟𝑖𝑠𝑜𝑛𝑡𝑎𝑙 (𝑚𝑚) = 0,2
1
b. 𝐴 = 4 × 𝜋 × 𝐷2
1
𝐴= × 𝜋 × (6,5 𝑐𝑚)2
4
𝐴 = 33,183 𝑐𝑚2
Pembacaan Dial Beban × 0,1 × Kalibrasi
c. 𝑇𝑒𝑔𝑎𝑛𝑔𝑎𝑛 𝐺𝑒𝑠𝑒𝑟 (τ) =
𝐴

Contoh perhitungan tegangan geser pada pembacaan dial beban 3 kg dan

pembacaan dial horisontal 20 mm:
20 𝑑𝑖𝑣 × 0.1 × 0.437 𝑘𝑔/𝑑𝑖𝑣
𝑇𝑒𝑔𝑎𝑛𝑔𝑎𝑛 𝐺𝑒𝑠𝑒𝑟 =
33.183 𝑐𝑚²
𝑇𝑒𝑔𝑎𝑛𝑔𝑎𝑛 𝐺𝑒𝑠𝑒𝑟 = 0.0263 𝑘𝑔/𝑐𝑚²
𝑏𝑒𝑏𝑎𝑛 𝑠𝑎𝑚𝑝𝑒𝑙
d. 𝑇𝑒𝑔𝑎𝑛𝑔𝑎𝑛 𝑁𝑜𝑟𝑚𝑎𝑙 (𝜎) = 𝐴

Contoh perhitungan tegangan normal pada sampel beban 3 kg

3 𝑘𝑔
𝑇𝑒𝑔𝑎𝑛𝑔𝑎𝑛 𝑁𝑜𝑟𝑚𝑎𝑙 =
33.183 𝑐𝑚²

𝑇𝑒𝑔𝑎𝑛𝑔𝑎𝑛 𝑁𝑜𝑟𝑚𝑎𝑙 = 0.0904 𝑘𝑔/𝑐𝑚²

KELOMPOK 3 DIRECT SHEAR | 11

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

4.1.2 Tabel Kondisi Initial

Tabel 4. 1 Tabel Kondisi Initial

UJI GESER LANGSUNG ( DIRECT SHEAR )

Sampel 1 2 3 Sampel 1 2 3
Beban (kg) 3 6 12 Beban (kg) 3 6 12
Pembacaan Displacement
Dial Pembacaan Dial Beban Horisontal Tegangan Geser (kg/cm²)
Horizontal (%)
0 0 0 0 0 0.0000 0.0000 0.0000
20 5.5 4.5 9.8 0.2 0.0072 0.0059 0.0129
40 5.7 5 11.8 0.4 0.0075 0.0066 0.0155
60 5.86 5.5 13 0.6 0.0077 0.0072 0.0171
80 6 6.5 14 0.8 0.0079 0.0086 0.0184
100 7 6.8 15 1 0.0092 0.0090 0.0198
120 7.5 7 16 1.2 0.0099 0.0092 0.0211
140 7.5 7 16 1.4 0.0099 0.0092 0.0211
160 8 7 16 1.6 0.0105 0.0092 0.0211

KELOMPOK 3 DIRECT SHEAR | 12

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

180 8 7 16 1.8 0.0105 0.0092 0.0211

200 8 7 16 2 0.0105 0.0092 0.0211
220 8 7 16 2.2 0.0105 0.0092 0.0211
240 8 7 16 2.4 0.0105 0.0092 0.0211
Tegangan
Geser 0.0105 0.092 0.0217
(kg/cm²)
Tegangan
Normal 0.0904 0.1808 0.3616
(kg/cm²)

4.1.3 Grafik Kondisi Initial

Grafik 4. 1 Grafik Kondisi Initial

KELOMPOK 3 DIRECT SHEAR | 13

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

Kondisi Initial
0.0250
Tegangan Geser (kg/cm²)

0.0200

0.0150
Sampel 1
0.0100 Sampel 2
Sampel 3
0.0050

0.0000
0 0.5 1 1.5 2 2.5 3
Displacement Horisontal (%)

KELOMPOK 3 DIRECT SHEAR | 14

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

4.1.4 Perhitungan Uji Geser Langsung

a. 𝐷𝑖𝑠𝑝𝑙𝑎𝑐𝑒𝑚𝑒𝑛𝑡 𝐻or𝑖z𝑜𝑛𝑡𝑎𝑙 (𝑚𝑚) = 𝑃𝑒𝑚𝑏𝑎𝑐𝑎𝑎𝑛 𝐷𝑖𝑎𝑙 𝐻𝑜𝑟𝑖𝑠𝑜𝑛𝑡𝑎𝑙 𝑥 0,01

Contoh perhitungan displacement horisontal pada pembacaan dial horisontal

20 mm:

𝐷𝑖𝑠𝑝𝑙𝑎𝑐𝑒𝑚𝑒𝑛𝑡 𝐻𝑜𝑟𝑖𝑠𝑜𝑛𝑡𝑎𝑙 (𝑚𝑚) = 20 𝑥 0,01

𝐷𝑖𝑠𝑝𝑙𝑎𝑐𝑒𝑚𝑒𝑛𝑡 𝐻𝑜𝑟𝑖𝑠𝑜𝑛𝑡𝑎𝑙 (𝑚𝑚) = 0,2

b. Luas Permukaan (A)

1
𝐴= × 𝜋 × 𝐷2
4

1
𝐴= × 𝜋 × (6,5 𝑐𝑚)2
4

𝐴 = 33,183 𝑐𝑚2

Beban
c. 𝑇𝑒𝑔𝑎𝑛𝑔𝑎𝑛 𝐺𝑒𝑠𝑒𝑟 (τ) = 𝐴

Contoh perhitungan tegangan geser pada (𝑃𝑒𝑚𝑏𝑎𝑐𝑎𝑎𝑛 𝑑𝑖𝑎𝑙 𝑏𝑒𝑏𝑎𝑛 3 𝑘𝑔)

3 𝑘𝑔
𝑇𝑒𝑔𝑎𝑛𝑔𝑎𝑛 𝐺𝑒𝑠𝑒𝑟 =
33.183 𝑐𝑚²

𝑇𝑒𝑔𝑎𝑛𝑔𝑎𝑛 𝐺𝑒𝑠𝑒𝑟 = 0.0904 𝑘𝑔/𝑐𝑚²

𝑏𝑒𝑏𝑎𝑛 𝑠𝑎𝑚𝑝𝑒𝑙
d. 𝑇𝑒𝑔𝑎𝑛𝑔𝑎𝑛 𝑁𝑜𝑟𝑚𝑎𝑙 (𝜎) = 𝐴

Contoh perhitungan tegangan normal pada sampel beban 3 kg

3 𝑘𝑔
𝑇𝑒𝑔𝑎𝑛𝑔𝑎𝑛 𝑁𝑜𝑟𝑚𝑎𝑙 =
33.183 𝑐𝑚²

KELOMPOK 3 DIRECT SHEAR | 15

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

𝑇𝑒𝑔𝑎𝑛𝑔𝑎𝑛 𝑁𝑜𝑟𝑚𝑎𝑙 = 0.0904 𝑘𝑔/𝑐𝑚²

e. Grafik Uji Geser Langsung

Grafik uji geser langsung diperoleh menggunakan sistem persamaan linear,

dengan rumus sebagai berikut :

𝑦 = 𝑎𝑥 + 𝑏

(Σy . Σx²) − (Σx . Σxy)

𝑎=
(3 . 𝛴𝑥²) − (𝛴𝑥)²

(3 . 𝛴𝑥𝑦) − (𝛴𝑥 . 𝛴𝑦)

𝑏=
(3 . 𝛴𝑥²) − (𝛴𝑥)²

Tabel perhitungan uji geser langsung:

x= tegangan normal
y= tegangan geser
Tabel 4. 2

x y x² xy
1 0.09041 0.10535 0.00817 0.00952
2 0.18082 0.09219 0.03269 0.01667
3 0.36163 0.21071 0.13078 0.0762
Jumlah 0.63285 0.40825 0.17164 0.10239

(Σy . Σx²) − (Σx . Σxy)

𝑎=
(3 . 𝛴𝑥2) − (𝛴𝑥)²

(0.40825 . 0.17164 ) − (0.63285 . 0.40825)

𝑎=
(3 . 0.17164) − (0.63285)²

𝑎 = 0.4266

KELOMPOK 3 DIRECT SHEAR | 16

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

(3 . 𝛴𝑥𝑦) − (𝛴𝑥 . 𝛴𝑦)

𝑏=
(3 . 𝛴𝑥²) − (𝛴𝑥)²

(3 . 0.10239) − (0.6285 . 0.40825)

𝑏=
(3 . 0.63285²) − (0.63285)²

𝑏 = 0.0641

↔ 𝑦 = 𝑎𝑥 + 𝑏

↔ 𝑦 = 0.4266𝑥 + (0.0641)

Nilai tegangan normal (x) dimasukkan ke dalam persamaan 𝑦 = 𝑎 + 𝑏𝑥,

sehingga diperoleh nilai y sebesar :

Tabel 4. 3 Nilai tegangan normal (x)

x ya
1 0.09041 0.10266
2 0.18082 0.14123
3 0.36163 0.21837
Jumlah 0.63285 0.46226
f. Kohesi (c)
Dengan 𝑥 = 0, maka 𝑦 = 𝑐
𝑦 = 0.4266𝑥 + (0.0641)

𝑦 = 0.4266(0) + (0.0641)

𝑦 = 0.0641

g. Sudut Geser Dalam (∅)

𝛥𝑦 = 𝑦3 − 𝑦 𝛥𝑦 = 0.15427
𝛥𝑦 = 𝑦3 − 𝑐 𝛥𝑥 = 𝑥3 − 𝑥
𝛥𝑦 = 0.21837 − (0.0641) 𝛥𝑥 = 0.36163 − 0

KELOMPOK 3 DIRECT SHEAR | 17

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

𝛥𝑥 = 0.36163
∆𝑦
𝑡𝑎𝑛∅ =
∆𝑥
0.15427
𝑡𝑎𝑛∅ =
0.36163
∅ = 23.1029ᵒ

KELOMPOK 3 DIRECT SHEAR | 18

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

4.1.5 Tabel Uji Geser Langsung

Tabel 4. 4 Tabel Uji Geser Langsung

Maximum Area of Vertical Normal Internal

Height of Diameter of Shear
No. Dial Load (kg) Sample Load Stress Cohession Frict.
Sample (cm) Sample (cm) Stress
Test Reading P (cm²) (kg) (Kg/cm²) (kg/cm²) Angle
h Ø (%)
(Div) A N σ (...ᵒ)
A B C D E F G H I J
1 8 3.496 1.900 6.500 33.183 3 0.090 0.10535
2 7 3.059 1.900 6.500 33.183 6 0.181 0.09219 0.0641 23.1029
3 16 6.992 1.900 6.500 33.183 12 0.362 0.21071

4.1.6 Grafik Uji Geser Langsung

Terlampir

KELOMPOK 3 DIRECT SHEAR | 19

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

BAB V
PENUTUP

5.1 KESIMPULAN
Kesimpulan dari praktikum direct shear (uji geser langsung) yang telah kami lakukan
adalah:
1. Diperoleh nilai sudut geser dalam (ϕ) tanah berbutir sebesar 20.643⁰
2. Diperoleh nilai kohesi (c) tanah berbutir sebesar 0,0641

5.2 SARAN
Saran yang dapat kami berikan untuk praktikum direct shear (uji geser langsung)
diantaranya adalah:
1. Pembacaan maksimum dial beban pada praktikum direct shear harus meningkat
pada setiap percobaan, apabila terjadi penurunan maka ada kesalahan yang terjadi
saat praktikum direct shear.

KELOMPOK 3 DIRECT SHEAR | 20

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

DAFTAR PUSTAKA

Ir. Noor Endah Mochtar M.Sc. Ph.D., I. l. (1993). Mekanika Tanah Jilid 2. Surabaya:
Erlangga.

Team, M. S. (2017). DIRECT SHEAR TEST SET. Retrieved from Media Sarana Teknik:
https://alatujisipil.com/produk/soil/direct-shear-test-set/

KELOMPOK 3 DIRECT SHEAR | 21

 DEPARTEMEN TEKNIK INFRASTRUKTUR SIPIL
FAKULTAS VOKASI
INSTITUT TEKNOLOGI SEPULUH NOPEMBER

DOKUMENTASI

KELOMPOK 3 DIRECT SHEAR | 22
