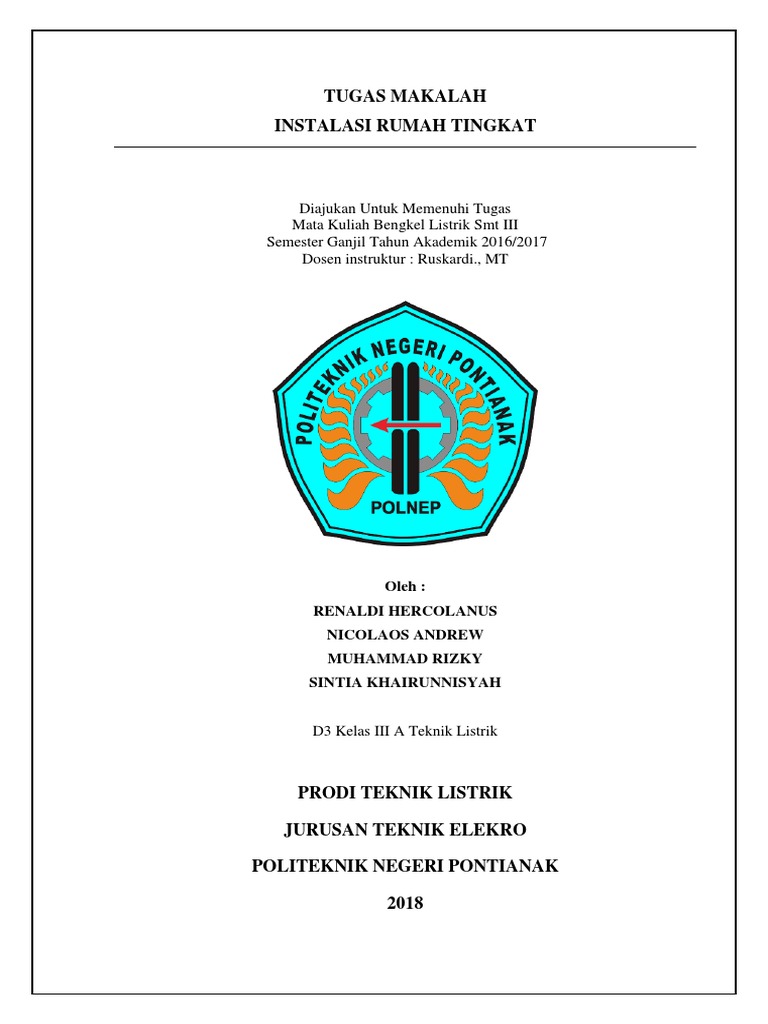

TUGAS MAKALAH

INSTALASI RUMAH TINGKAT

Diajukan Untuk Memenuhi Tugas

Mata Kuliah Bengkel Listrik Smt III
Semester Ganjil Tahun Akademik 2016/2017
Dosen instruktur : Ruskardi., MT

Oleh :
RENALDI HERCOLANUS
NICOLAOS ANDREW
MUHAMMAD RIZKY
SINTIA KHAIRUNNISYAH

D3 Kelas III A Teknik Listrik

PRODI TEKNIK LISTRIK

JURUSAN TEKNIK ELEKRO

POLITEKNIK NEGERI PONTIANAK

2018
 DAFTAR ISI

DAFTAR ISI ............................................................................................................................. ii

KATA PENGANTAR .............................................................................................................iii
BAB I PENDAHULUAN ........................................................................................................ 1
Latar Belakang ...................................................................................................................... 1
Tujuan Praktikum.................................................................................................................. 2
BAB II PROSES PRAKTIKUM ............................................................................................. 3
2.1 Dasar Teori ................................................................................................................. 3
2.2 Gambar Prosedur Kerja .............................................................................................. 4
2.3 Deskripsi Kerja ........................................................................................................... 5
2.4 Alat dan Bahan Yang Digunakan ............................................................................... 5
2.5 Proses Pengerjaan ....................................................................................................... 6
BAB III TEMUAN .................................................................................................................. 7
3.1 Faktor Penghambat ..................................................................................................... 7
3.2 Manfaat yang dirasakan ............................................................................................. 7
3.3 Hasil Praktikum .......................................................................................................... 7
3.4 Evaluasi ...................................................................................................................... 7
BAB IV PENUTUP ................................................................................................................. 9
4.1 Kesimpulan................................................................................................................. 9
4.2 Saran ........................................................................................................................... 9
LAMPIRAN .............................................................................................................................. 9

ii
 KATA PENGANTAR
Puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa, atas berkah dan
limpahan rahmat-Nya sehingga laporan hasil praktek bengkel listrik ini dapat
terselesaikan, dengan judul laporan “Instalasi Rumah Tingkat”.
Laporan ini berisi tentang segala apa-apa yang berkaitan dengan praktek yang telah
dilakukan, macam-macam alat dan kegunaannya masing-masing,serta manfaat dari
praktek itu sendiri.
Kami menyadari sepenuhnya bahwa tanpa bantuan dari berbagai pihak dalam hal ini
instruktur dan rekan lainnya, maka dalam praktek maupun pembuatan laporan ini tidak dapat
terselesaikan dengan baik, oleh karena itu kami mengucapkan banyak terima kasih kepada
semua pihak terkait, khususnya kepada dosen pembimbing (instruktur).
Kami menyadari bahwa dalam laporan ini masih terdapat banyak kesalahan, baik dari
isi, penyusunan maupun kamiannya, oleh karena itu, kami menyampaikan maaf
dan mengharapkan kritik dan saran yang bersifat membangun untuk perbaikan pembuatan
laporan ke depannya.

Pontianak, 3 Febuari 2018

Kelompok III

iii
 BAB I
PENDAHULUAN

Latar Belakang
Instalasi yang diatur dalam PUIL 2000 adalah semua instalasi tenaga listrik dalam
bangunan dan sekitar sampai dengan tegangan menengah arus bolak-balik 35 kV dan
tegangan 1500 V arus searah, baik mengenai perancangan, pemasangan, pemeriksaan dan
pegujian, pelayanan, pemeliharaan, maupun pengawasannya, kecuali untuk keadaan khusus
yang diatur dalam peraturan lain.
Rancangan instalasi listrik adalah berkas gambar rancangan dan uraian teknis yang
digunakan sebagai pedoman untuk melaksanakan pemasangan suatu instalasi listrik. Dalam
laporan ini penulis akan menjelaskan instalasi pada rumah bertingkat. Rancangan yang
dibuat harus jelas dan mudah dipahami, sehingga tidak menemukan kesulitan dalam
pemasangan.
Pada saat ini penerangan sangat dibutuhkan baik itu di kota-kota besar maupun di
pedesaan yang sampai pada saat ini masih tidak terjamah akan energi listrik ini.Pada lokasi
pedesaan yang tidak terjamah oleh energi listrik, sangat dibutuhkan energi listrik sebagai
penerangan. Pada umumnya instalasi penerangan di pedesaan tersebut hanya menggunkan
cara instalasi penerangan rumah tangga yang sederhana saja. Yaitu instalasi rumah sederhana
yang tidak bertingkat, hal ini disebabkan karena lokasi pemukiman yang masih mungkin
untuk dikembangkan kesamping.Pada insatalasi seperti ini menggunakan sekring 1 Fasa
dengan 2 group.
Lain halnya dengan instalasi perumahan di kota-kota besar yang sangat sulit untuk
mengembangkan bangunan ke samping. Maka orang akan melakukan pengembangan ke
atas. Dengan hal ini maka instalasi yang digunakan adalah instalasi rumah
bertingkat.Instalasi rumah sederhana pada saat ini merupakan sesuatu yang cukup vital bagi
masyarakat. Tanpa adanya listrik maka secara tidak langsung suatu kegiatan manusia akan
terganggu.
Untuk pemasangan instalasi listrik penerangan dan tenaga untuk rumah terlebih
dahulu harus melihat gambar-gambar rencana instalasi yang sudah dibuat oleh perencana
berdasarkan denah rumah/bangunan dimana instalasinya akan dipasang. Selain itu juga
spesifikasi dan syarat-syarat pekerjaan yang diterima dari pemilik bangunan/rumah, dan
syarat tersebut tidak terlepas dari peraturan yang harus dipenuhi dari yang berwajib yang
mengeluarkan peraturan yaitu PLN setempat.

1
Tujuan Praktikum
Setelah melaksanakan pekerjaan ini mahasiswa diharapkan mampu :
 Menyebutkan dan menginformasikan secara teknik perbedaan antara instalasi
penerangan dan instalasi system panggil (bel).
 Melakukan penarikan kabel secara efisien
 Melakukan penarikan kabel instalasi tanpa digram pengawatan.
 Memasang dan menghubungkan peralatan instalasi dan instalasi system panggil (bel).
 Memeriksa hasil pemasangan instalasi.

2
 BAB II
PROSES PRAKTIKUM

2.1 Dasar Teori

Latihan pemasangan instalasi penerangan rumah bertingkat ini adalah merupakan
simulasi dari instalasi penerangan untuk rumah susun (flat) 3 (tiga) lantai. Dimana pada
setiap rumah susun selalu dilengkapi dengan tangga naik / turun, selasar / koridor dan system
panggil (bel) untuk setiap rumah.
Untuk itu pelaksanaan pekerjaan instalasi penerangan rumah tingkat ini meliputi :
 Instalasi Penerangan Tangga
Lampu penerangan untuk tangga dapat dinyalakan dari sakelar tekan yang ada pada
setiap lantai yaitu dekat dengan tangga. Lampu penerangan ini akan mati secara
otomtis dalam interval waktu 3 (tiga) menit.

 Instalasi Penerangan Selasar / Koridor

Lampu penerangan untuk selasar/koridor dapat dinyalakan dan dimayikan dari 4
(empat) tempat.

 Instalasi Sistem Panggil (Bel)

Setiap ruang pada flat dilengkapi dengan system panggil (bel) dimana bel
ini dapat dioperasikan dari tombol tekan yang ada pada lantai dasar dan juga dapat
dioperasikan dari tombol tekan yang ada di dekat pintu masuk pada setiap ruangan.

3
2.2 Gambar Prosedur Kerja

A. DIAGRAM LOKASI
E B A F I K N

F
B A K N
E I

D B A F H K M

A F
B K M
D
H

C B
A F K L
G

F
B K L
A
C
G

B. SKETSA PANEL

Kotak Panel untuk Tombol Tekan

Tutup Belakang
Triplek 18 mm

22,5 cm

28,5 cm

4
 Panel Tombol Tekan

E I N Plat Aluminium 2 mm

D H M

C G L

B F K

2.3 Deskripsi Kerja

 Lampu A dapat dinyalakan/dimatikan dari 4 (empat) tempat, dengan menggunakan
kombinasi 2 (dua) buah Sakelar Tukar dan 2 (dua) buah Sakelar Silang.
 Lampu B dapat dinyalakan/dimatikan dari 4 (empat) tempat, dengan menggunakan
Sakelar Impuls.
 Lampu F dinyalakan/dimatikan dari 4 (empat) tempat, dengan menggunakan
Staircase (Sakelar Tangga)
 Lampu K dinyalakan/dimatikan dari 4 (empat) tempat, dengan menggunakan Sakelar
Impuls
 Seluruh bel untuk tiap-tiap ruang dapat dioperasikan dari tombol tekan yang ada pada
pintu panel dan dari tombol tekan didekat pintu masuk ke tiap-tiap ruang (sesuai
dengan tanda huruf).

2.4 Alat dan Bahan Yang Digunakan

 Peralatan
 Penarik kabel
 Obeng minus (-)
 Obeng plus (+)
 Tang Potong
 Tang Penjepit
 Tang Pengupas
 Tang kombinasi

5
  Pisau
 Test pen
 Multimeter

 Bahan
Jenis dan jumlah bahan yang diperlukan ditentukan oleh masing-masing kelompok.

Nama Bahan Spesifikasi Jumlah

Lampu Broco 12 Buah
Fitting Broco 12 Buah
Bel Broco 9 Buah
Sakelar Tekan Luar Broco 6 Buah
Sakelar Tekan Dalam Broco 12 buah
Sakelar Silang Broco 2 buah
Sakelar Tukar Broco 2 buah
Sakelar Impuls Mano 2 buah
Sakelar Staircase Multicomat CX 35/ATX 1 buah
Kabel Phasa (Merah/Hitam) NYA 2,5 mm2 20 m
Kabel Netral (Biru) NYA 2,5 mm2 20 m

2.5 Proses Pengerjaan

 Buat diagram pengawatan berdasarkan diskripsi kerja dan gambar diagram lokasinya.
 Buat diagram rangkaian satu garis (diagram fungsi) berdasarkan diskripsi kerjanya.
 Tentukan material (peralatan dan bahan) instalasi yang diperlukan berdasarkan
gambar diagram lokasinya
 Lakukan pemasangan instalasi (penarikan kabel, menghubungkan dan pemasangan
peralatan)
 Lakukan pemeriksaan dan pengujian hasil dari pemasangan instalasi

6
 BAB III
TEMUAN

3.1 Faktor Penghambat

Faktor yang menjadi penghambat selama praktikum adalah kurangnya kerjasama antar
team sehingga mempersulit dalam pemasangan instalasi,Juga ada beberapa alat yang
kondisinya tidak layak pakai seperti pada tombol tekan di bagian panel. Dan kondisi ruangan
yang tidak mendukung akibat adanya kegiatan renovasi bengkel listrik.

3.2 Manfaat yang dirasakan

Manfaat selama praktek ini adalah adanya pengalaman acuan atau pedoman dalam
memasang instalasi listrik rumah bertingkat.Sehingga mahasiswa tidak hanya mampu
memasang tetapi juga merencanakan serta mengitung kebutuhan bahan.

3.3 Hasil Praktikum

Terlampir

3.4 Evaluasi

Kriteria Proses
1 2 3 4 5
 Penarikan kabel pada instalasi bagian 1
 Penarikan kabel pada instalasi bagian 2
 Penarikan kabel pada instalasi bagian 3
 Penarikan kabel pada instalasi bagian 4
 Penarikan kabel pada instalasi bagian 5
 Penarikan kabel pada instalasi bagian 6
 Diagram Pengawatan
 Daftar Material
 Waktu Pengerjaan

Kriteria Produk
Benar Salah
 Fungsi dari A (benar = 10 ; salah = 0)
 Fungsi dari B (benar = 6 ; salah = 0)
 Fungsi dari C (benar = 4 ; salah = 0)
 Fungsi dari D (benar = 4 ; salah = 0)

7
 Fungsi dari E (benar = 4 ; salah = 0)
 Fungsi dari F (benar = 8 ; salah = 0)
 Fungsi dari G (benar = 3 ; salah = 0)
 Fungsi dari H (benar = 3 ; salah = 0)
 Fungsi dari I (benar = 3 ; salah = 0)
 Fungsi dari K (benar = 6 ; salah = 0)
 Fungsi dari L (benar = 2 ; salah = 0)
 Fungsi dari M (benar = 2 ; salah = 0)

8
 BAB IV
PENUTUP

4.1 Kesimpulan
a. Pengerjaan praktek instalasi rumah tingkat ini memerlukan koordinasi sesama team
yang harus bagus supaya saat memasang instalasi mudah dan tidak bimbang.
b. Pengerjaan praktek instalasi rumah tingkat ini juga perlu pemahaman dan sanggup
membaca rangkaian kerja karena jika pada saat pengerjaan ada beberapa teman yang
kurang memahami cara kerja maupun membaca gambar akan mempersulit kerjasama
sesama team.
c. Pada rangkaian ini semua nya bersifat paralel supaya keluaran lampu terangnya cahaya
sama.
d. Proses pemasangan panel butuh ketelitian dan pemahaman cara kerja rangkaian.

4.2 Saran
Pada saat kami praktek kami kekurangan kabel yang panjang jadi pada saat
pemasangan instalasi in Plaster atau instalasi dalam tembok, banyak kabel yang kami
sambung. Jelas pemasangan tersebut tidaklah memenuhi standar dalam kerja dan dapat
membahayakan mahasiswa dan dapat membuat kemungkinan rangkaian hubung singkat. Jadi
kami menyarankan kabel yang digunakan sesuai dengan kebutuhan yang tertera di bahan
yang di gunakan saat praktikum ataupun sesuai dengan yang tertera pada jobshet.
