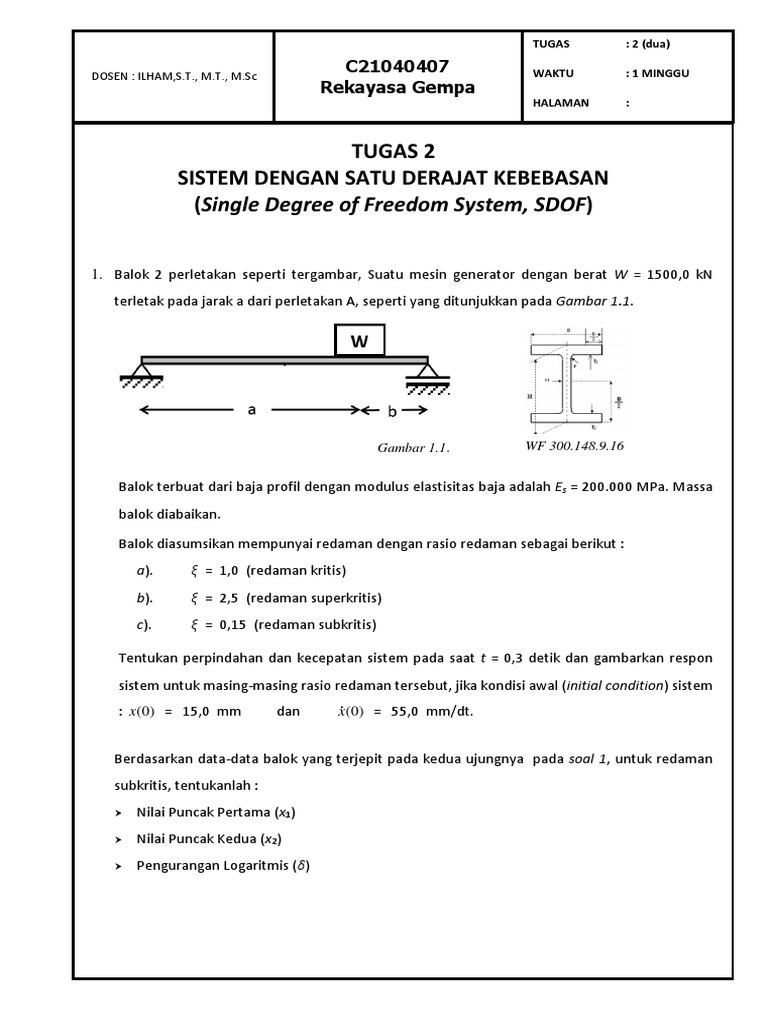

TUGAS : 2 (dua)

DOSEN : ILHAM,S.T., M.T., M.Sc

C21040407 WAKTU : 1 MINGGU
Rekayasa Gempa
HALAMAN :

TUGAS 2
SISTEM DENGAN SATU DERAJAT KEBEBASAN
(Single Degree of Freedom System, SDOF)

1. Balok 2 perletakan seperti tergambar, Suatu mesin generator dengan berat W = 1500,0 kN
terletak pada jarak a dari perletakan A, seperti yang ditunjukkan pada Gambar 1.1.

Gambar 1.1. WF 300.148.9.16

Balok terbuat dari baja profil dengan modulus elastisitas baja adalah Es = 200.000 MPa. Massa
balok diabaikan.

Balok diasumsikan mempunyai redaman dengan rasio redaman sebagai berikut :

a). ξ = 1,0 (redaman kritis)
b). ξ = 2,5 (redaman superkritis)
c). ξ = 0,15 (redaman subkritis)

Tentukan perpindahan dan kecepatan sistem pada saat t = 0,3 detik dan gambarkan respon
sistem untuk masing-masing rasio redaman tersebut, jika kondisi awal (initial condition) sistem
: x (0) = 15,0 mm dan x (0) = 55,0 mm/dt.

Berdasarkan data-data balok yang terjepit pada kedua ujungnya pada soal 1, untuk redaman
subkritis, tentukanlah :
 Nilai Puncak Pertama (x1)
 Nilai Puncak Kedua (x2)
 Pengurangan Logaritmis (δ)
 TUGAS : 2 (dua)

DOSEN : ILHAM,S.T., M.T., M.Sc

C21040407 WAKTU : 1 MINGGU
Rekayasa Gempa
HALAMAN :

2. Diketahui suatu struktur bangunan geser (shear building) satu lantai dengan berat total
bangunan adalah W = 4000.0 kN, seperti yang terdapat pada gambar berikut ini.

Bangunan geser ditopang oleh 3 buah kolom berbentuk segiempat yang terbuat dari beton
bertulang dengan dimensi :
Kolom K1 ; 3000 mm 3000 mm
Kolom K2 ; 4000 mm 4000 mm
Modulus elasstisitas beton adalah E = 25000.0 MPa. Kekakuan balok tak terhingga (EI = )
dan massa balok dan kolom diabaikan. Percepatan gravitasi, g = 9.81 m/dt2. Pada saat awal,
yaitu pada saat t = 0, struktur bangunan geser tersebut mempunyai perpindahan awal
sebesar 2.0 cm (xo = 2.0 cm) dan kecepatan awal sebesar 10.0 cm/dt (vo = 10 cm/dt).
Jika redaman yang terdapat pada sistem struktur bangunan geser tersebut mempunyai rasio
redaman sebagai berikut :
a. ξ = 0
b. ξ = 0.1
c. ξ = 0.3
d. ξ = 0.5
e. ξ = 0.8
f. ξ = 1.0
g. ξ = 3.0
h. ξ = 8.0
Tentukanlah :
1. Model Matematis dan Persamaan Gerak dari sistem struktur bangunan geser.
2. Kekakuan sistem (k).
3. Frekuensi Natural Sistem (ω)
4. Persamaan perpindahan, kecepatan dan percepatan sistem struktur untuk
masing-masing rasio redaman tersebut.
x(t) = ………. ?
ẋ (t)= ………. ?
ẍ (t)= ………. ?
 TUGAS : 2 (dua)

DOSEN : ILHAM,S.T., M.T., M.Sc

C21040407 WAKTU : 1 MINGGU
Rekayasa Gempa
HALAMAN :

5. Perpindahan, kecepatan dan percepatan sistem struktur pada saat 2 dt (t = 2 dt) untuk masing
masing rasio redaman tersebut.
x(2) = ………. ?
ẋ (2)= ………. ?
ẍ (2)= ………. ?
6. Gambarkan kurva perpindahan, kecepatan dan percepatan sistem struktur untuk masing-
masing rasio redaman tersebut.
7. Perpindahan maksimum sistem struktur untuk masing-masing rasio redaman tersebut.
xmax = ………. ?
8. Gambarkan gaya-gaya dalam sistem struktur pada saat perpindahan maksimum (xmax) untuk
masing-masing rasio redaman tersebut.
9. Berikan komentar mengenai perpindahan yang terjadi pada sistem struktur terhadap rasio
redaman struktur.

3. Suatu mesin air conditioning (mesin AC) dengan berat total W = 2000,0 kN terletak di atas
dua buah balok sederhana dengan kantilever pada salah satu ujungnya, seperti yang terdapat
pada gambar berikut ini.

Jika balok diasumsikan mempunyai redaman dengan rasio redaman sebagai berikut :
a. Redaman pada balok diabaikan (ξ = 0).
b. Redaman pada balok diasumsikan sama dengan dari redaman kritisnya (ξ = 1.00).
c. Redaman pada balok diasumsikan sebesar 5 % dari redaman kritisnya (ξ = 0.05).
d. Redaman pada balok diasumsikan sebesar 1.5 kali dari redaman kritisnya (ξ = 1.50).

Tentukanlah :
1. Persamaan perpindahan x(t), kecepatan (t) dan percepatan (t) struktur balok di titik C.
2. Perpindahan x(t), kecepatan (t) dan percepatan (t) struktur balok di titik C pada saat 2 detik (t = 2
dt)
3. Gambarkan kurva perpindahan x(t), kecepatan (t), dan percepatan (t) struktur balok di titik C
tersebut.
4. Perpindahan maksimum balok di titik C (xmax).
5. Gambarkan gaya-gaya dala dari struktur balok akibat perpindahan maksimum balok di titik C
tersebut.
6. Berikan komentar mengenai nilai perpindahan maksimum balok di titik C yang diperoleh dari hasil
perhitungan di atas.
