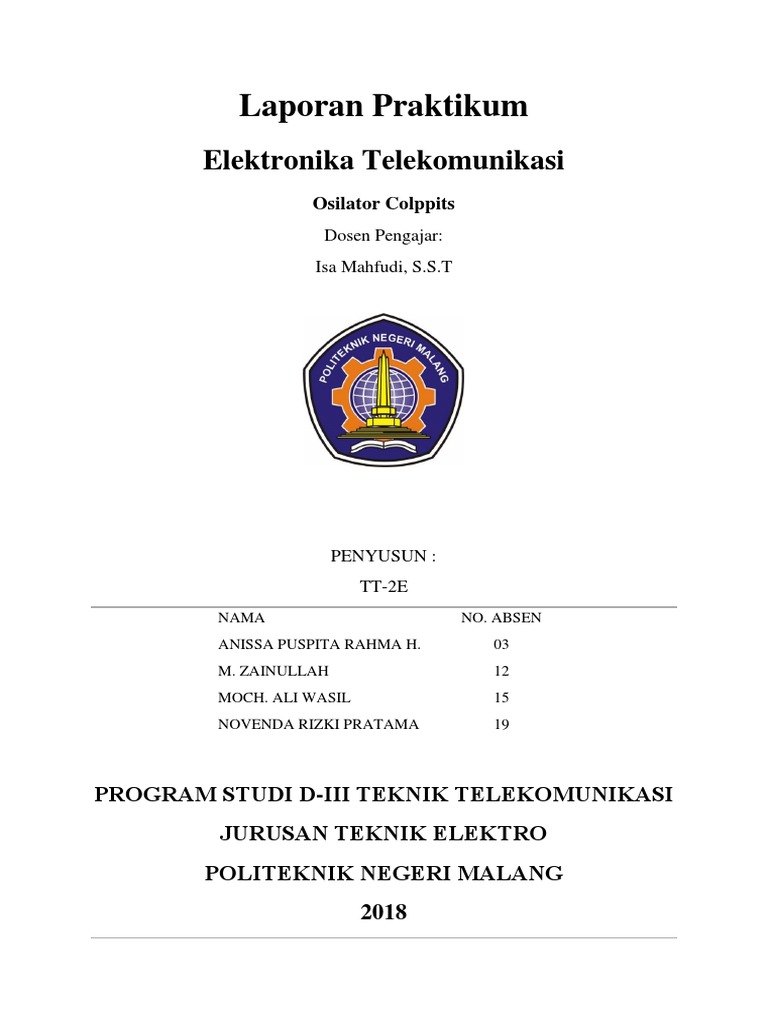

Laporan Praktikum
Elektronika Telekomunikasi
Osilator Colppits
Dosen Pengajar:
Isa Mahfudi, S.S.T
PENYUSUN :
TT-2E
NAMA NO. ABSEN
ANISSA PUSPITA RAHMA H. 03
M. ZAINULLAH 12
MOCH. ALI WASIL 15
NOVENDA RIZKI PRATAMA 19
PROGRAM STUDI D-III TEKNIK TELEKOMUNIKASI
JURUSAN TEKNIK ELEKTRO
POLITEKNIK NEGERI MALANG
2018
OSILATOR COLPPITS
1. Tujuan
1. Mahasiswa dapat mendesign osilator Colppits sendiri.
2. Mahasiswa dapat menetukan frekuensi resonan dari rangkaian.
2. Alat dan Bahan
1. Resistor 10 KΩ : 1 buah
2. Resistor 1.5 KΩ : 1 buah
3. Resistor 4.7 KΩ : 1 buah
4. Kapasitor 0.1 µF : 2 buah
5. Kapasitor 0.01 µF : 1 buah
6. Kapasitor 0.06 µF : 2 buah
7. Induktor 1 mH : 1 buah
8. Induktor 2.5 mH : 1 buah
9. Transistor BC547 : 1 buah
10. Protoboard : 1 buah
11. Kabel penghubung secukupnya
3. Teori dasar
Gambar 1.1 Desain dasar osilator Colppits
Desain Oscillator Colpitts menggunakan dua kapasitor pusat-disadap secara seri dengan
induktor paralel untuk membentuk sirkuit resonansi tangki memproduksi osilasi sinusoidal.
Dalam banyak hal, osilator Colpitts adalah kebalikan dari Oscillator Hartley kami melihat di
tutorial sebelumnya. Sama seperti osilator Hartley, sirkuit tangki yang disetel terdiri dari sub-
sirkuit resonansi LC yang terhubung antara kolektor dan basis penguat transistor satu tahap
yang menghasilkan bentuk gelombang sinusoidal.
Konfigurasi dasar dari Colpitts Oscillator mirip dengan Oscillator Hartley tetapi
perbedaannya saat ini adalah bahwa ketukan tengah dari sub-sirkuit tangki sekarang dibuat di
persimpangan dari jaringan "pembagi tegangan kapasitif" daripada induktor tipe
autotransformer yang disadap. seperti pada osilator Hartley.
Colpitts oscillator menggunakan jaringan pembagi tegangan kapasitif sebagai sumber umpan
baliknya. Dua kapasitor, C1 dan C2 ditempatkan di satu induktor umum, L seperti yang
ditunjukkan. Kemudian C1 , C2 dan L membentuk sirkuit tangki yang disetel dengan kondisi
untuk osilasi menjadi: X C1 + X C2 = X L , sama seperti untuk rangkaian osilator Hartley.
Keuntungan dari konfigurasi rangkaian kapasitif ini adalah bahwa dengan kurang induktansi
diri dan timbal dalam rangkaian tangki, stabilitas frekuensi osilator ditingkatkan bersama
dengan desain yang lebih sederhana. Seperti osilator Hartley, osilator Colpitts menggunakan
penguat transistor bipolar satu tahap sebagai elemen gain yang menghasilkan output
sinusoidal. Pertimbangkan rangkaian di bawah ini.
1. Sirkuit Oscillator Colpitts Dasar
Gambar 1.2 Desain Rangkaian Osilator Colppits Dasar
Terminal emitor transistor secara efektif terhubung ke persimpangan dari dua
kapasitor, C1 dan C2 yang terhubung secara seri dan bertindak sebagai pembagi
tegangan sederhana. Ketika power supply pertama diterapkan, kapasitor C1 dan C2
mengisi dan kemudian discharge melalui kumparan L . Osilasi di seluruh kapasitor
diterapkan ke persimpangan basis-emitor dan muncul di amplifikasi pada output
kolektor. Resistor, R1 dan R2 menyediakan bias DC stabilisasi biasa untuk transistor
dengan cara normal sementara kapasitor tambahan bertindak sebagai kapasitor bypass
pemblokir DC. Choke frekuensi radio (RFC) digunakan dalam rangkaian kolektor
untuk memberikan reaktansi tinggi (idealnya rangkaian terbuka) pada frekuensi
osilasi, ( ƒr ) dan resistansi rendah di DC untuk membantu memulai osilasi.
Pergeseran fasa eksternal yang diperlukan diperoleh dengan cara yang sama dengan
yang di sirkuit osilator Hartley dengan umpan balik positif yang diperlukan diperoleh
untuk osilasi undained berkelanjutan. Jumlah umpan balik ditentukan oleh rasio C1
dan C2 . Kedua kapasitansi ini umumnya "disatukan" bersama untuk memberikan
jumlah umpan balik yang konstan sehingga sebagai satu disesuaikan, yang lain secara
otomatis mengikuti.
Frekuensi osilasi untuk osilator Colpitts ditentukan oleh frekuensi resonansi
dari sirkuit tangki LC dan diberikan sebagai:
di mana C T adalah kapasitansi C1 dan C2 terhubung secara seri dan diberikan
sebagai:
Konfigurasi penguat transistor adalah Common Emitter Amplifier dengan
sinyal output 180o keluar dari fase yang berkaitan dengan sinyal input. Pergeseran
fase 180o tambahan yang diperlukan untuk osilasi dicapai oleh fakta bahwa kedua
kapasitor dihubungkan bersama secara seri tetapi secara paralel dengan koil induktif
yang menghasilkan pergeseran fasa keseluruhan dari rangkaian menjadi nol atau 360o.
Jumlah umpan balik tergantung pada nilai C1 dan C2 . Kita dapat melihat bahwa
tegangan di C1 adalah sama dengan tegangan output osilator, Vout dan bahwa
tegangan di C2 adalah tegangan umpan balik oscillator. Kemudian tegangan di C1
akan jauh lebih besar daripada C2.
Oleh karena itu, dengan mengubah nilai kapasitor, C1 dan C2 kita dapat
menyesuaikan jumlah tegangan umpan balik yang dikembalikan ke sirkuit tangki.
Namun, umpan balik dalam jumlah besar dapat menyebabkan output gelombang sinus
menjadi terdistorsi, sementara umpan balik dalam jumlah kecil tidak memungkinkan
sirkuit berosilasi. Maka jumlah umpan balik yang dikembangkan oleh osilator Colpitts
didasarkan pada rasio kapasitansi C1 dan C2 dan apa yang mengatur eksitasi osilator.
Rasio ini disebut "fraksi umpan balik" dan diberikan hanya sebagai:
2. Colpitts Oscillator Sirkuit Op-amp
Gambar 1.3 Rangkaian Osilator Colppits Op-amp
Perhatikan bahwa menjadi konfigurasi penguat pembalik, rasio R2 / R1 menetapkan
penguatan penguat. Diperoleh minimum 2,9 untuk memulai osilasi. Resistor R3
menyediakan umpan balik yang diperlukan ke sirkuit tangki LC. Keuntungan dari
Colpitts Oscillator atas osilator Hartley adalah bahwa osilator Colpitts menghasilkan
gelombang sinusoidal yang lebih murni karena jalur impedansi rendah dari kapasitor
pada frekuensi tinggi. Juga karena sifat-sifat reaktansi kapasitif ini, FET berbasis
osilator Colpitts dapat beroperasi pada frekuensi yang sangat tinggi. Tentu saja op-
amp atau FET yang digunakan sebagai perangkat penguat harus dapat beroperasi pada
frekuensi tinggi yang diperlukan.
3. Ringkasan Colpitts Oscillator
Kemudian untuk meringkas, Colpitts Oscillator terdiri dari rangkaian tangki resonator
LC paralel yang umpan baliknya dicapai dengan cara pembagi kapasitif. Seperti
kebanyakan rangkaian oscillator, osilator Colpitts ada dalam beberapa bentuk, dengan
bentuk yang paling umum yang mirip dengan rangkaian transistor di atas. Sentral
penyadapan dari sub-sirkuit tangki dibuat di persimpangan dari jaringan "pembagi
tegangan kapasitif" untuk memberi makan sebagian kecil dari sinyal output kembali
ke emitor transistor. Dua kapasitor secara seri menghasilkan pergeseran fasa 180o
yang dibalik oleh 180 o lainnya untuk menghasilkan umpan balik positif yang
diperlukan. Frekuensi osilasi yang merupakan tegangan gelombang sinus murni
ditentukan oleh frekuensi resonansi dari sirkuit tangki. Dalam tutorial berikutnya
tentang Oscillators, kita akan melihat RC Oscillator yang menggunakan resistor dan
kapasitor sebagai rangkaian tangkinya untuk menghasilkan bentuk gelombang
sinusoidal.
4. Gambar Rangkaian
Gambar 1.4 Rangkaian percobaan Osilator Colppits
5. Prosedur dan Hasil Percobaan
1. Buatlah rangkaian seperti pada gambar 1.2 pada protoboard.
2. Atur power supply 12 volt menggunakan multimeter, pin yang di gunakan yaitu
Positif dan Pin Com pada Power Supply.
Gambar 1.5 Power Supply
3. Dengan menggunakan osiloskop ukur output dari rangkaian yang di buat pada
protoboard.
6. Analisa dan Pembahasan
1. Frekuensi Osililasi
Perhitungan :
Frekuensi 30 KHz
Nilai C1 = 0.06 µF
Nilai C2 = 0.06 µF
Nilai L1 = 1 mH
Maka Nikai C
Di genapkan menjadi 0.03 µF menyesuaikan dengan yang ada di pasaran
7. Kesimpulan
1. Nilai frekuensi resonan dari osilator terbentuk dari 2 kapasitor yang
menyimpan tegangan sampai penuh dan di alirkan ke induktor sehingga
terbentuk medan elektromagnetik.
8. Lampiran
1. Tabel 1.1 Hasil percobaan Osilatior Colppits
Pengukuran menggunakan osiloskop
Peralatan yang di gunakan
9. Daftar Pustaka
https://www.electronics-tutorials.ws/oscillator/colpitts.html
