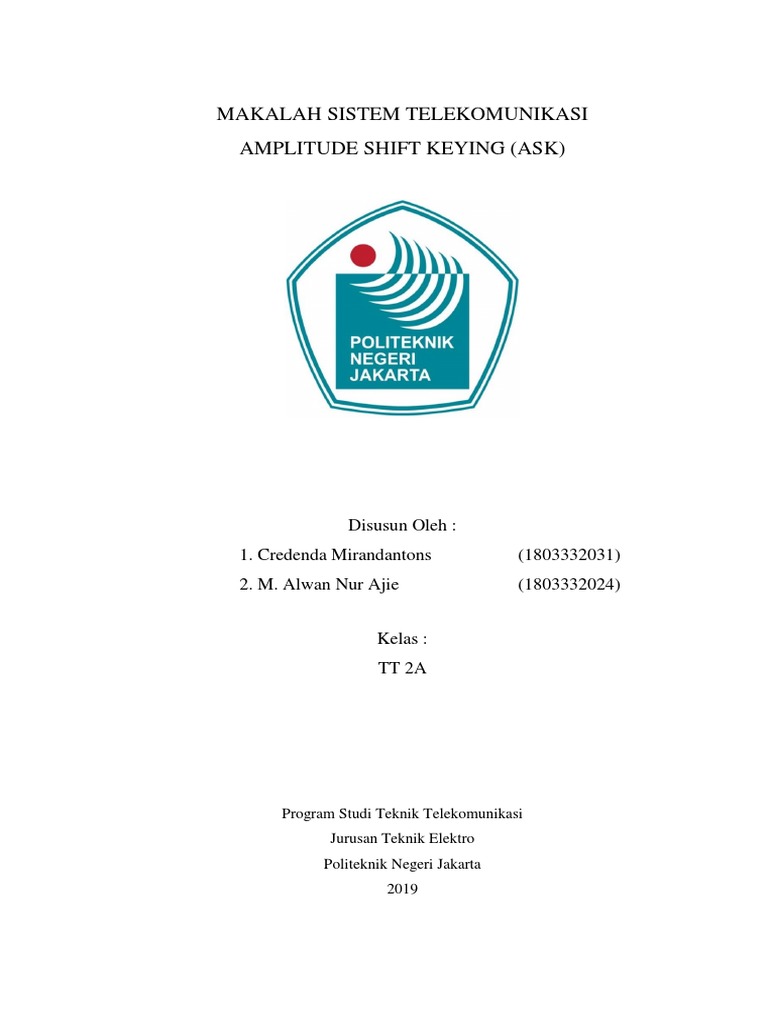

MAKALAH SISTEM TELEKOMUNIKASI

AMPLITUDE SHIFT KEYING (ASK)

Disusun Oleh :
1. Credenda Mirandantons (1803332031)
2. M. Alwan Nur Ajie (1803332024)

Kelas :
TT 2A

Program Studi Teknik Telekomunikasi

Jurusan Teknik Elektro
Politeknik Negeri Jakarta
2019
 KATA PENGANTAR

Puji syukur kehadirat Tuhan Yang Maha Kuasa atas segala limpahan Rahmat,
Inayah, Taufik dan Hinayahnya sehingga kami dapat menyelesaikan penyusunan
makalah ini dalam bentuk maupun isinya yang sangat sederhana. Semoga
makalah ini dapat dipergunakan sebagai salah satu acuan, petunjuk maupun
pedoman bagi pembaca. Harapan kami semoga makalah ini membantu menambah
pengetahuan dan pengalaman bagi para pembaca, sehingga kami dapat
memperbaiki bentuk maupun isi makalah ini sehingga kedepannya dapat lebih
baik. Makalah ini kami akui masih banyak kekurangan karena pengalaman yang
kami miliki sangat kurang. Oleh kerena itu kami harapkan kepada para pembaca
untuk memberikan masukan-masukan yang bersifat membangun untuk
kesempurnaan makalah ini.
 DAFTAR ISI

KATA PENGANTAR ........................................................................................... 2

DAFTAR ISI.......................................................................................................... 3
PENDAHULUAN ................................................................................................. 4
PEMBAHASAN .................................................................................................... 5
RANGKAIAN PEMANCAR (TRANSMITTER) ............................................... 5
AMPLITUDE SHIFT KEYING (ASK) .............................................................. 5
Simpulan: ............................................................................................................ 8
PEMBAHASAN .................................................................................................... 9
RANGKAIAN PENERIMA (RECEIVER) ......................................................... 9
AMPLITUDE SHIFT KEYING (ASK) .............................................................. 9
Simpulan: .......................................................................................................... 11
Daftar Pustaka ...................................................................................................... 12
 PENDAHULUAN
Modulasi adalah suatu proses dimana parameter dari suatu gelombang
divariasikan secara proposional terhadap gelombang lain. Parameter yang diubah
tergantung pada besarnya modulasi yang diberikan. Proses modulasi
membutuhkan dua buah sinyal pemodulasi yang berupa sinyal informasi dan
sinyal pembawa (carrier) dimana sinyal informasi tersebut ditumpangkan oleh
sinyal carrier.

Modulasi merubah gelombang periodik sehingga menjadikan suatu sinyal

yang mampu membawa suatu informasi. Dengan proses modulasi, suatu informasi
(biasanya berfrekeunsi rendah) bisa dimasukkan ke dalam suatu gelombang
pembawa, biasanya berupa gelombang sinus berfrekuensi tinggi. Terdapat tiga
parameter kunci pada suatu gelombang sinusiuodal yaitu : amplitudo, fase dan
frekuensi. Ketiga parameter tersebut dapat dimodifikasi sesuai dengan sinyal
informasi (berfrekuensi rendah) untuk membentuk sinyal yang termodulasi.
Sedangkan demodulasi adalah proses suatu sinyal modulasi yang dibentuk
kembali seperti aslinya dari suatu gelombang pembawa (carrier wave) yang
termodulasi oleh rangkaian. Jadi, sinyal informasi dikeluarkan lagi dari frekuensi
carrier menjadi sinyal aslinya. Demodulasi adalah proses yang berlawanan
dengan modulasi.

ASK (Amplitudo Shift Keying) adalah suatu bentuk modulasi yang

mewakili data digital sebagai variasi amplitudo dari gelombang pembawa.
Amplitudo dari sinyal carrier analog bervariasi sesuai dengan aliran bit (modulasi
sinyal), menjaga frekuensi dan fase konstan. Tingkat amplitudo dapat digunakan
untuk mewakili logika 0 dan 1. ASK (Amplitude Shift Keying) merupakan suatu
modulasi di mana logika 1 diwakili dengan adanya sinyal dan logika 0 diwakili
dengan adanya kondisi tanpa sinyal. Pada teknik modulasi ASK data digital yang
ditumpangkan direpresentasikan dengan cara mengubah-ubah amplitudo
gelombang pembawa. Sinyal ASK mentransmisikan data biner ketika data
modulasi ON adalah logika high dan OFF ketika modulasi sinyal adalah logika
low. Sering juga disebut dengan modulasi On-Off Keying (OOK). Dalam
modulasi ASK, amplitudo carrier tersaklar ON dan OFF sesuai dengan kecepatan
sinyal pemodulasi. Sinyal direpresentasikan dalam dua kondisi perubahan
amplitudo gelombang pembawa, yaitu logika “1” dan “0”. Logika
“1”direpresentasikan dengan status “ON” (ada gelombang pembawa) sedangkan
logika“0” direpresentasikan dengan status “OFF” (tidak ada gelombang
pembawa). Dari dua kondisi tersebut, maka didapatkan sebuah sinyal yang
termodulasi ASK.
 PEMBAHASAN

RANGKAIAN PEMANCAR (TRANSMITTER)

AMPLITUDE SHIFT KEYING (ASK)

Penyusun :

M. Alwan Nur Ajie

1803332024
Pada tugas kali ini kami membuat rangkaian pemancar dengan menggunakan
modulasi amplitufe shift keying(ASK). Blok diagram yang kami buat yaitu
sebagai berikut

Dari blok diagram yang dibuat maka kami membuat rangkaiannya dengan
menggunakan software multisim. Dalam software multisim ini maka kita dapat
mensimulasikan bentuk gelombang dari gelombang informasi, gelombang
cariernya dan gelombang modulasi.

Disini dapat dilihat bahwa kami membuat gelombang informasi dari function
generator kedua kemudian diberi masukan gelombang pembawa yang dibuat dari
function generator pertama. Lalu kedua sinyal itu digabungkan oleh adder dan
masuk ke dalam amplifier lalu ditransmisikan melalui antenna. Karena di dalam
multisim tidak ada antenna maka kami langsung memasukkan output ke dalam
osilator.

Rangkaian yang dibuat dapat dilihat pada gambar dibawah:

 VCC
2V
XSC1

XFG1 G
R1
1kΩ T

COM A B C D

XFG2

COM

R2 Q1
BC548C
1kΩ

R3
2.7kΩ

V1
12V
4

U1

2 D1
6

3 1N4007
7

741

V2 R4
12V Key = A
10kΩ
55 % C1
0.027uF

Dari rangkaian diatas pada saat kita memasukan frekuensi informasi sebesar 1
kHz dan frekuensi pembawa sebesar 10 kHz. Maka akan dapat dilihat sinyal yang
telah termodulasi yaitu sebagai berikut:
Dapat dilihat bahwa gelombang berwarna merah merupakan gelombang dari
function generator 1 yaitu sebagai pemuncul gelombang pembawa. Gelombang
berwarna hijau merupakan gelombang informasi yang dimunculkan dari function
generator ke dua dan berisikan modulasi dengan logika 1 0 1 0 1 0 dan seterusnya.
Sinyal berwarna biru merupakan sinyal yang telah dimodulasi dengan modulasi
ask. Dapat dilihat bahwa sinyal carier disitu dirubah oleh sinyal informasi
sehingga sinyal cariernya mengikuti bentuk dari sinyal informasi tapi dengan
keluaran sinyal analog.

Simpulan:
Rangkaian pemancar dengan modulasi ASK menggunakan prinsip modulasi ASK
yaitu modulasi di mana logika 1 diwakili dengan adanya sinyal dan logika 0
diwakili dengan adanya kondisi tanpa sinyal. Pada teknik modulasi ASK data
digital yang ditumpangkan direpresentasikan dengan cara mengubah-ubah
amplitudo gelombang pembawa. Sinyal ASK mentransmisikan data biner ketika
data modulasi ON adalah logika high dan OF
 PEMBAHASAN

RANGKAIAN PENERIMA (RECEIVER)

AMPLITUDE SHIFT KEYING (ASK)

Penyusun :

Credenda Mirandantons

1803332031
Setelah kami buat pemancar maka selanjutnya kami membuat rangkaian
penerima. Rangkain penerima yang kami buat yaitu sebagai berikut:

Kami merealisasikan diagram blok ke dalam rangkaian dengan menggunakan

multisim. Dalam rangkaian karena didalam multisim tidak terdapat antenna maka
kami menggabungkan hasil modulasi dari rangkaian yang sebelumnya dibuat
dengan rangkaian demodulasi sehingga seolah-olah sinyal diterima langsung dari
pemancar ke penerima.

Dari diagram blok dapat dilihat bahwa sinyal yang telah diterima langsung
dimasukkan ke dalam demodulator ask lalu langsung diterima oleh perangkat
yang akan menerimanya

Dapat dilihat rangkaian yang dibuat yaitu sebagai berikut:

VCC
2V
XSC1

XFG1 G
R1
1kΩ T

COM A B C D

XFG2

COM

R2 Q1
BC548C
1kΩ

R3
2.7kΩ

V1
12V
VCC
2V
4

U2
4

U1
2
2 D1
6
6
3
3 1N4007
7

741
7

741

V2 R4
Key = A
12V 10kΩ
50 % C1
0.027uF
Dari sinyal yang dimasukkan dari rangkaian pemancar maka didapatkan hasil
yang akan diterima oleh perangkat dengan bentuk informasi yang serupa dengan
sinyal informasi awal. Dapat dilihat bentuk gelombang sebagai berikut:

Gelombang yang berwarna biru yaitu gelombang yang dikeluarkan dari pemancar
yaitu gelombang yang telah dimodulasi. Gelombang yang berwarna ungu
merupakan sinyal yang telah di demodulasi di dalam rangkaian sehingga output
yang diterima oleh perangkat yang menerima sama dengan sinyal yang awal yaitu
sinyal informasi yang berisikan 1 0 1 0 1 0 dan seterusnya.

Simpulan:
Pada rangkaian penerima dapat dilihat bahwa sinyal yang diterima dari rangkaian
pemancar dikembalikan kembali bentuknya menjadi sinyal informasi awal.
