Tabung X-ray 19-Oct-12

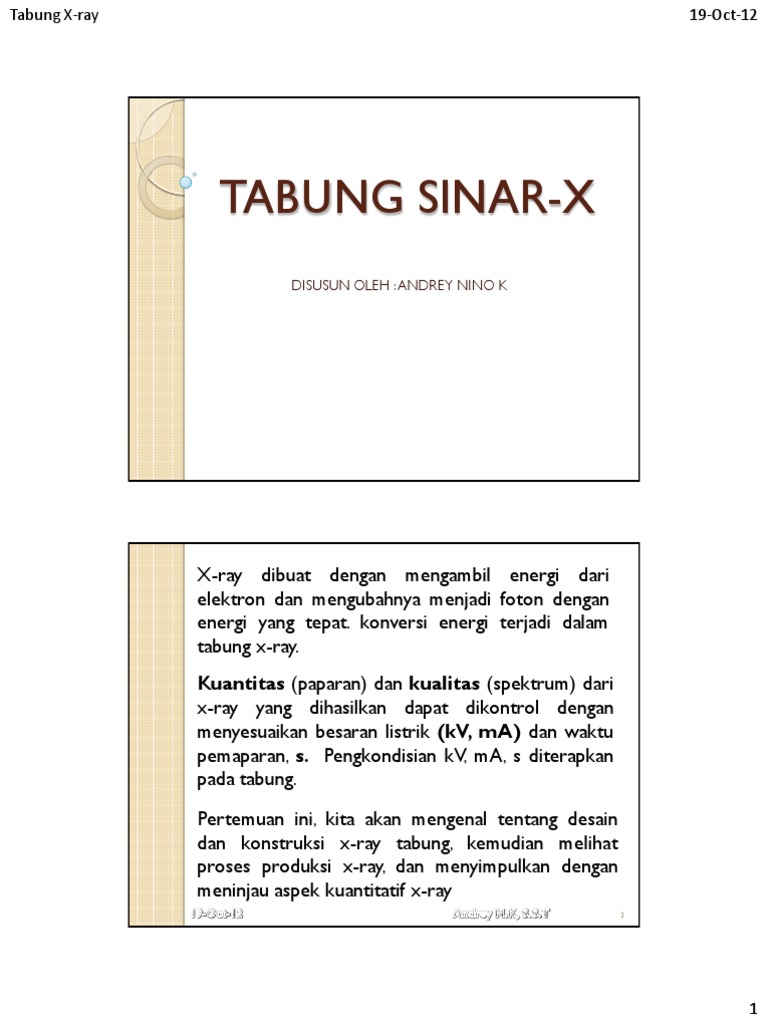

TABUNG SINAR-X
DISUSUN OLEH : ANDREY NINO K

X-ray dibuat dengan mengambil energi dari

elektron dan mengubahnya menjadi foton dengan
energi yang tepat. konversi energi terjadi dalam
tabung x-ray.
Kuantitas (paparan) dan kualitas (spektrum) dari
x-ray yang dihasilkan dapat dikontrol dengan
menyesuaikan besaran listrik (kV, mA) dan waktu
pemaparan, s. Pengkondisian kV, mA, s diterapkan
pada tabung.
Pertemuan ini, kita akan mengenal tentang desain
dan konstruksi x-ray tabung, kemudian melihat
proses produksi x-ray, dan menyimpulkan dengan
meninjau aspek kuantitatif x-ray
2

1
Tabung X-ray 19-Oct-12

X-RAY TUBE

FUNGSI KONVERTER ENERGI

SINAR-X PANAS

Panas adalah produk sampingan yang

tidak diinginkan.

X-ray tabung dirancang dan dibangun untuk

memaksimalkan produksi x-ray dan untuk mengusir
panas secepat mungkin

Tabung x-ray adalah perangkat listrik yang relatif

sederhana biasanya mengandung dua elemen
prinsip : katoda dan anoda.

ELEKTRON listrik melalui tabung dari katoda ke

anoda, elektron menjalani kehilangan energi,
kemudian menghasilkan x-ray.

2
Tabung X-ray 19-Oct-12

Anoda adalah komponen di mana x-ray dihasilkan,

sebagian besar terbuat dari logam dan terhubung ke
sisi positif dari rangkaian listrik

Anoda memiliki dua fungsi utama:

(1) untuk mengubah energi elektronik ke x-ray,
(2) untuk mengusir panas yang terjadi saat x-ray
terbentuk.

Fraksi dari energi total elektronik yang diubah

menjadi x-ray (efisiensi) tergantung pada dua faktor:
nomor atom (Z) dari bahan anoda dan energi dari
elektron
6

3
Tabung X-ray 19-Oct-12

Kebanyakan tabung x-ray menggunakan tungsten

sebagai anoda :
• nomor atom 74
• tahan terhadap suhu tinggi
• memiliki titik leleh yang tinggi
• tingkat yang relatif rendah penguapan

tungsten murni digunakan sebagai bahan anoda,

dalam beberapa tahun terakhir paduan tungsten
dan renium telah digunakan sebagai bahan target
tapi hanya untuk permukaan beberapa anoda

Anoda kebanyakan berbentuk disk miring dan

melekat pada poros dari motor listrik, yang
berputar pada kecepatan yang relatif tinggi selama
proses produksi x-ray. Tujuan rotasi anoda adalah
untuk mengusir panas.

Tugas kelompok :
1. Buat 4 kelompok
2. Cari bahan lain yang digunakan sebagai bahan
anoda
3. Waktu 1 minggu

4
Tabung X-ray 19-Oct-12

Tidak semua dari daerah anoda yang terlibat dalam

produksi x-ray. Radiasi x-ray yang dihasilkan terjadi
di daerah yang sangat kecil di permukaan anoda
yang dikenal sebagai focal spot.

Dimensi focal spot ditentukan oleh dimensi dari

berkas elektron yang tiba di anoda dari katoda.

Dalam kebanyakan x-ray tabung, focal spot adalah

berbentuk persegi panjang. Dimensi fokal biasanya
berkisar dari 0,1 mm sampai 2 mm.
9

Tabung X-ray dirancang untuk memiliki focal spot

dengan ukuran tertentu :
1. FOKUS KECIL mengurangi kekaburan gambar/
gambar tajam dan visibilitas yang lebih baik detail
2. FOKUS BESAR memiliki kapasitas
menghilangkan panas lebih besar.

Ukuran focal spot adalah salah satu faktor yang

harus dipertimbangkan ketika memilih sebuah
tabung x-ray untuk aplikasi tertentu. Contoh :

Fokus kecil digunakan ketika visibilitas detail citra

tinggi sangat penting dan jumlah radiasi yang
dibutuhkan relatif rendah karena daerah tubuh
kecil dan tipis seperti dalam mamografi.
10

5
Tabung X-ray 19-Oct-12

Fungsi dasar dari katoda adalah untuk

mengusir/mengeluarkan elektron dari sirkuit listrik
dan secara fokus ditujukan ke anoda untuk diubah
menjadi x-ray.

Katoda yang khas terdiri dari sebuah kumparan

kawat kecil (filamen) tersembunyi dalam suatu
wilayah/wadah berbentuk cangkir, seperti yang
ditunjukkan di bawah ini.

11

12

6
Tabung X-ray 19-Oct-12

Elektron yang mengalir melalui sirkuit listrik

umumnya tidak dapat keluar dari bahan konduktor
dan pindah ke ruang bebas.

Tapi elektron bisa jika mereka diberikan energi yang

cukup. Dalam proses yang dikenal sebagai emisi
termionik, energi panas (atau panas) digunakan
untuk mengusirmengeluarkan elektron dari filamen
pada katoda.

13

Filamen katoda dipanaskan dengan cara yang sama

seperti filamen bola lampu dengan melewatkan arus
melaluinya.

Saat pemanasan ini tidak sama dengan arus yang

mengalir melalui tabung x-ray (MA) yang
menghasilkan x-ray.

Selama operasi tabung, katoda dipanaskan sampai

suhu bercahaya, dan energi panas mengusir/
melontarkan beberapa elektron dari katoda
sehingga akan membentuk awan-awan elektron.

14

7
Tabung X-ray 19-Oct-12

Anoda dan katoda yang terkandung dalam sebuah

kandang/rumah kedap udara, disebut juga amplop.

Amplop dan isinya sering disebut sebagai insert

tube, yang merupakan bagian dari tabung yang
memiliki umur hidup yang terbatas dan dapat diganti
bersamaan dengan rumah tabung.

Mayoritas x-ray tabung memiliki amplop kaca, selain

itu untuk beberapa aplikasi memiliki amplop logam
dan keramik.
15

Fungsi utama dari amplop adalah untuk

memberikan dukungan dan isolasi listrik untuk
anoda dan katoda dan untuk mempertahankan
kondisi vakum dalam tabung.

Kehadiran gas dalam tabung x-ray akan

memungkinkan listrik mengalir melalui tabung
dengan bebas, bukan hanya dalam berkas elektron
(tidak terfokus).

Hal ini akan mengganggu produksi x-ray dan akan

memungkinkan merusak sirkuit.

16

8
Tabung X-ray 19-Oct-12

Rumah tabung x-ray menyediakan beberapa fungsi

selain untuk menyelubungi dan mendukung
komponen lainnya. Fungsi sebagai perisai dan
menyerap radiasi, kecuali untuk radiasi yang melewati
jendela sebagai sinar x-ray guna.

Permukaan luar yang relatif besar untuk

menghilangkan sebagian besar panas dalam tabung.
Ruang antara rumah dan amplop diisi dengan minyak,
serta menyediakan isolasi listrik dan mentransfer
panas dari amplop ke permukaan rumah tabung

17

The three principle electrical quantities that can be adjusted

are the:
1. KV (the voltage or electrical potential applied to the tube)
2. MA (the electrical current that flows through the tube)
3. S (duration of the exposure or exposure time, generally a
fraction of a second)

18

9
