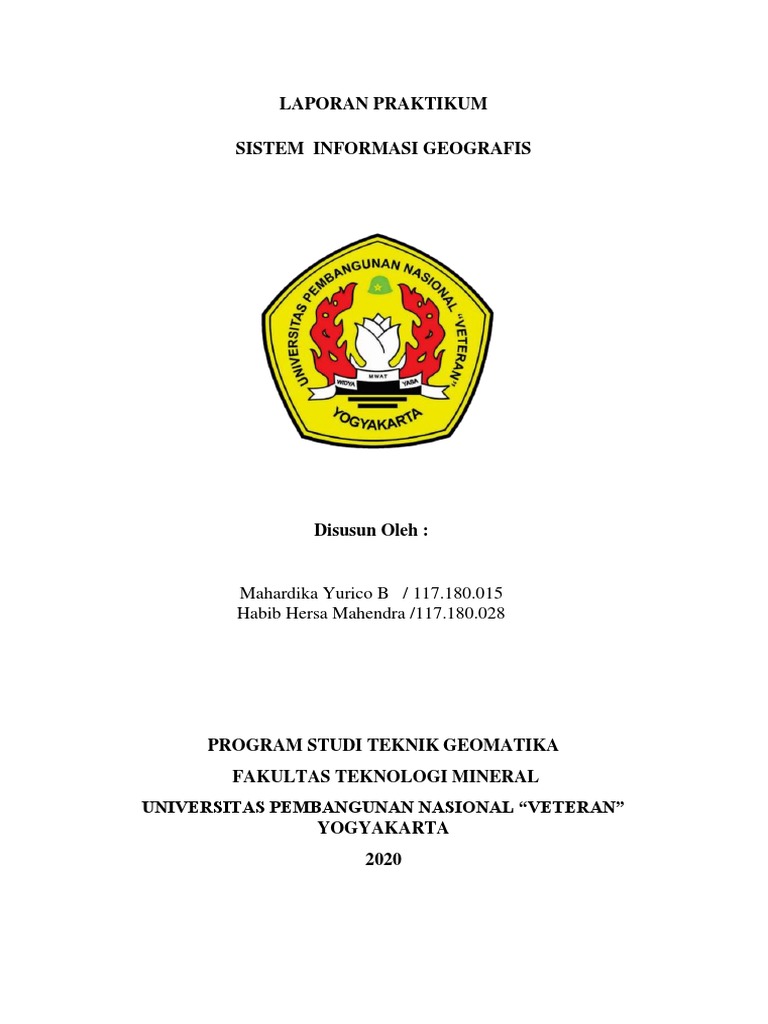

LAPORAN PRAKTIKUM
SISTEM INFORMASI GEOGRAFIS
Disusun Oleh :
Mahardika Yurico B / 117.180.015

Habib Hersa Mahendra /117.180.028
PROGRAM STUDI TEKNIK GEOMATIKA

FAKULTAS TEKNOLOGI MINERAL
UNIVERSITAS PEMBANGUNAN NASIONAL “VETERAN”
YOGYAKARTA
2020
PRAKTIKUM PENGINDERAAN JAUH TEKNIK GEOMATIKA
UNIVERSITAS PEMBANGUNAN NASIONAL “VETERAN” YOGYAKARTA
BAB I
PENDAHULUAN
1.1 Latar Belakang
Sistem Informasi Geografis (SIG) atau Geographic Information System (GIS) adalah
sebuah sistem yang didesain untuk menangkap, menyimpan, memanipulasi,
menganalisa,mengatur dan menampilkan seluruh jenis data geografis. Akronim GIS
terkadang dipakai sebagai istilah untuk geographical information science atau geospatial
information studies yang merupakan ilmu studi atau pekerjaan yang berhubungan dengan
Geographic Information System. Dalam artian sederhana sistem informasi geografis dapat
kita simpulkan sebagai gabungan kartografi, analisis statistik dan teknologi sistem basis
data (database). Sehingga dapat dirangkum konsep sebuah sistem informasi geografis
adalah sebagai berikut:
a. Informasi geografis adalah informasi mengenai tempat di permukaan bumi.

b. Teknologi informasi geografis meliputi Global Positioning System (GPS), remote
sensing dan Sistem Informasi Geografis.
c. Sistem Informasi Geografis adalah sistem komputer dan piranti lunak (software).
d. Sistem Informasi Geografis digunakan untuk berbagai macam variasi aplikasi.
e. Sains Informasi Geografis merupakan ilmu sains yang melatarbelakangi teknologi
Sistem Informasi GeografisTeknik Geomatika untuk melakukan praktikum penginderaan
jauh
Pemetaan adalah suatu proses penyajian informasi muka bumi yang fakta (dunia
nyata), baik bentuk permukaan buminya maupun sumbu alamnya, berdasarkan skala peta,
system proyeksi peta, serta symbolsymboldari unsur muka bumi yang disajikan.
Kemajuan di bidang teknologikhususnya di bidang computer mengakibatkan suatu peta
bukan hanyadalam bentuk nyata (pada selembar kertas, real maps, atau hardcopy), tetapi
juga dapatdisimpan dalam bentuk digital, sehingga dapat disajikan pada layar monitor
yangdikenal dengan peta maya ( Virtualmaps atau softcopy ).
1.2 Tujuan
1. Mahasiswa dapat mengetahui softwere QGIS beserta fungsi fungsi umum yang terdapat
didalamnya
2. Mahasiswa dapat mengetahui teknik georeferensi dan digitasi pada softwere QGIS
2 | Praktikum Penginderaan Jauh Teknik Geomatika

BAB II
LANDASAN TEORI
Quantum GIS merupakan salah satu perangkat lunak open source yang dapat
digunakan untuk pengelolaan data spasial dan pengembangan aplikasi Sistem Informasi
Geografik. Quantum GIS dikembangkan di bawah bendera Open Source Geospatial
Foundation (OSGeo), dengan sifat pengembangan terbuka, sehingga siapapun yang
berkompeten dapat berkontribusi terhadap pengembangan aplikasi ini.
Quantum GIS dikembangkan dengan bahasa pemrograman C++ dan bersifat multi
platform, dapat dijalankan pada berbagai sistem operasi. Saat ini, versi binary (installer)
Quantum GIS tersedia untuk sistem operasi Microsoft Windows, Linux (berbagai varian
distro), FreeBSD dan MacOS X. Belakangan bahkan sudah mulai dicoba dijalankan di
sistem operasi Android yang banyak digunakan di perangkat mobile (smartphone/tablet).
Saat ini versi stabil Quantum GIS adalah 1.8.0, dan sedang dalam tahap pengembangan
untuk mencapai versi mayor 2.0.
Pemetaan digital adalah suatu proses pekerjaan pembuatan peta dalam format digital
yang dapat disimpan dan dicetak sesuai keinginan pembuatnya baik dalam jumlah atau skala
peta yang dihasilkan.Format digital terdiri dari 2 macam :
A. Raster
Merupakan format data dengan satuan pixel(resolusi/kerapatan) ditentukan dalam
satuan ppi (pixel per inch). Tipe format initidak bagus digunakan untuk pembuatan peta
digital, karena akan terjadi korupsi data ketika dilakukan pembesaran atau pengecilan.
Contoh format data raster :bitmap (seperti tiff, targa, bmp), jpeg, gif, dan terbaru PNG.
B. Vektor
Merupakan format data yang dinyatakan oleh satuan koordinat (titik dan garis
termasuk polygon) format ini yang dipakai untuk pembuatan peta digital atau sketsa. Contoh
format ini : dxf (autocad), fix (xfig), tgif (tgif), dan ps/eps (postscrift). Sejalan dengan
kemajuan teknologi komputer beserta perangkat lunaknya, maka informasi pada peta telah
diubah menjadisuatu bentuk data digital yang siap dikelola. Oleh karena itu, pekerjaan
pemetaan saat ini tidak hanya membuat peta saja, tetapi mengelolanya menjadi informasi
spasialmelalui pengembangan basis data. Basis data tersebut dapat diolah lebih
lanjutsehingga dapat menghasilkan berbagai informasi kebumian (geoinformasi) yang

dibutuhkan oleh para perencana ataupengambilan keputusan.

Digitasi adalah suatu proses mengkonversi data analog menjadi data digital dimana
dapat ditambahkan atribut yang berisikan informasi dari objek yang dimaksud. Pada saat ini
proses digitasi biasanya dilakukan dengan menggunakan komputer atau sering disebut
Digitasi on Screen dimana komputer tesebut dilengkapi dengan software pemetaan seperti
ArcGIS, ArcView atau yang lainnya. Sumber data peta untuk digitasi dibagi menjadi
beberapa bagian, antara lain sebagai berikut:
• Image Remote Sensing adalah data yang diperoleh dari sebuah citra satelit maupun
foto udara. Untuk dapat melakukan digitasi dari data seperti ini, dibutuhkan kemampuan
seorang pembuat peta untuk dapat menginterpretasi objek-objek pada citra satelit.
• Image Scanning adalah data Scan/ Cetak berbentuk file raster dari Atlas atau peta
analog lainnya. Sebelum melakukan digitasi pada data seperti ini, maka kita harus
melakukan tahap Georeferensi (baca postingan sebelumnya) terlebih dahulu agar image
hasil scan sudah memiliki koordinat sesuai dengan aslinya.
Data yang disimpan dapat berupa titik (point), garis (polyline) dan poligon (polygon).
Penggunaan jenis data tersebut bergantung dari objek yang akan kita rekam.
1. Titik (point), digunakan untuk menggambarkan suatu objek dengan suatu
pusat. Contohnya kota, fasilitas umum, dan lokasi lain.
2. Garis (polyline), digunakan untuk menggambarkan suatu objek dengan
bentuk memanjang. Contohnya jaringan sungai dan jalan.
3. Poligon (polygon), digunakan untuk menggambarkan suatu objek yang
memiliki luasan atau wilayah. Contohnya wilayah kota, tutupan lahan, batas areal konsesi,
blok, petak, dll.
Georefensi dan Digitasi
Proses georeferensi berarti mendefinisikan lokasi dimana data peta digital tersebut
berada sebenarnya dengan cara mengaitkannya kepada koordinat bumi terhadap titik yang
sesuai pada peta digital.

Digitasi merupakan proses konversi unsur-unsur geografis dunia nyata pada peta
digital kedalam format data shapefile yang berunsur titik, garis dan area atau poligon.
atau pembuatan aplikasi mengenai penginderaan jarak jauh (Remote Sensing).

BAB III
PELAKSANAAN PRAKTIKUM:
3.1 Alat dan Bahan

1. Laptop
2. Software QGIS
3. Data DI Yogyakarta
4. Peta Kawasan Rawan Bencana Gunung Merapi
3.2 Langkah Kerja

1. Menambahkan "Vektor Layer" dengan cara klik add vector layer –klik tombol
browser- kemudian arahkan ke Jalan_Sleman_OSM.shp, railway_Sleman_OSM.shp,
dan Kecamatan_Sleman.shp.

Outputnya :
2. Menginstall "Plugins InaSAFE"
a. Arahkan ke Plugins → Manage and Install Plugins.
b. Jika InaSAFE sudah terinstall, maka pada Installed sudah terdapat

InaSAFE yang tercentang. Jika belum terinstall, maka pada bagian
Not Installed, lalu install InaSAFE.

c. Setelah InaSAFE terinstall, pastikan OpenLayers Plugin juga terinstall, kemudian

Buka Web ‣ Open Layers Plugin → Bing Maps → Bing Aerial
d. Menambahkan Big Aerial dapat merubah Coordinate Reference System (CRS)

pada project ini. Jika data yang tersedia tidak sesuai dengan aerial image, maka

dapat menyelesaikannya dengan klik Project → Project Properties. Kemudian

Centang Enable „on the fly‟ CRS transformation
3. Geo-referencing Scanned Image
a. Georeferensi pada QGIS dilakukan lewat plugin ‘Georeferencer GDAL’.

Kemudian Akses Plugins → Manage and Install Plugins, lalu aktifkan
plugin Georeferencer GDAL pada tab Installed.

b. Plugin ini terinstall pada menu Raster. Klik Raster → Georeferencer

untuk membuka plugin
c. Akses: File → Open Raster. QGIS for Disaster

Management/Sleman/Merapi/peta_krb_merapi_2002.jpg lalu klik open.

d. Pada Coordinate Reference System Selector ketik 4326 pada filter box dan
pilih WGS 84 sebagai CORS, kemudian klik OK maka akan muncul
Georeference

e. Klik Add Point. Kemudian Pop-up window baru akan muncul, lalu
masukkan koordinat. Lakukan pada minimal 4 titik yang melingkupi
gambar. Semakin banyak titik GCP, akan meningkatkan akurasi.

f. kemudian Ikuti setting sesuai gambar berikut ini, lalu klik OK:
g. Untuk memulai georeferencing, klik tombol Start Georeferencing

h. Output: Proses georeferencing telah selesai. Proses ini juga dapat dilihat
pada jendela utama.

4. Bekerja dengan Data Vektor
a. Pilih Jalan_Sleman_OSM pada panel layer lalu pilih tombol Open

Atributte table
b. Output, jika kita pilih salah satu jalan, contoh jl Godean, maka pada jendela utama
jalan Godean akan terpilih sebagai warna yang berbeda. Untuk melengkapi nama jalan, kita
dapat mengedit secara manual dengan cara pilih tombol Toggle editing mode, lalu setelah
selesai pilih tombol save.

c. Buka aerial image (peta_krb_merapi_2002.jpg yang sudah ter-

georeference) Pilih Layer → Create Layer → New Shapefile Layer
d. kemudian akan muncul gambar berikut. Lalu pilih Polygon, pilih CRS
(EPSG:4326, WGS 84), tuliskan “keterangan” pada Name, dan klik Add to fields list.

e. Klik OK, lalu simpan sebagai KRB3.shp, dan pilih save.
f. Untuk memulai digitasi, pilih tombol Toggle Editing. Kemudian klik Add Feature

g. Sebelum memulai digitasi, pilih Setting → Snapping Options
h. Pilih snapping mode menjadi advanced, centang KRB3 dengan mode to vertex and
segment, nilai toleransi nya = 1, dan unitnya pixels. Klik OK.
i. Lalu dengan klik Add Feature, kita dapat memulai digitasi terhadap Kawasan
Rawan Bencana III dengan menggunakan KRB3.shp. Jika sudah selesai mendigitasi, maka
akan muncul jendela baru. Isikan id =1 dan keterangan KRB3.

j. Lakukan hal yang sama dengan membuat shapefile baru untuk Kawasan Rawan
Bencana I dan II serta lakukan digitasi.


BAB IV
HASIL PRAKTIKUM

BAB V
PENUTUP
4.1 Kesimpulan
Dari praktikum diatas dapat disimpulkan bahwa QGIS (Quantum GIS) adalah
paket perangkat lunak yang terdiri dari produk perangkat lunak sistem informasi
geografi. Georektifikasi Proses penyelarasan citra satelit atau foto udara secara digital
terhadap peta yang mencakup wilayah yang sama.. Proses ini membutuhkan paling
sedikit tiga pasangan titik yang dapat dijumpai pada peta dan citra. Kemudian titik ini
dijadikan acuan dalam pemrosesan lanjutan hingga didapatkan citra atau foto udara
yang dapat ditampilkan mewakili tempat sebenarnya di permukaan bumi. Dengan
demikian mahasiswa dapat mengetahui penggunaan softwere QGIS dalam hal ini
untuk penggunaan georektifikasi dan digitasi.

DAFTAR PUSTAKA
Nurrizqi, Erstayudha Hayyu. 2017. Modul Pemetaan Menggunakan Qgis. Jakarta: USAID
APIK.
Budiyanto,Eko. 2014. Sistem Informasi Geografis dengan Quantum GIS, Yogyakarta.

Penerbit Andi
Paryono,Petrus.1994. Sistem Informasi Geografis,Yogyakarta.Penerbit Andi

Laporan Praktikum Sistem Informasi Geografis: Mahardika Yurico B / 117.180.015 Habib Hersa Mahendra /117.180.028

Diunggah oleh

Informasi Dokumen

Deskripsi Asli:

Judul Asli

Hak Cipta

Format Tersedia

Bagikan dokumen Ini

Bagikan atau Tanam Dokumen

Opsi Berbagi

Apakah menurut Anda dokumen ini bermanfaat?

Apakah konten ini tidak pantas?

Hak Cipta:

Format Tersedia

Laporan Praktikum Sistem Informasi Geografis: Mahardika Yurico B / 117.180.015 Habib Hersa Mahendra /117.180.028

Diunggah oleh

Hak Cipta:

Format Tersedia

LAPORAN PRAKTIKUM

SISTEM INFORMASI GEOGRAFIS

Mahardika Yurico B / 117.180.015

PROGRAM STUDI TEKNIK GEOMATIKA

1.1 Latar Belakang

a. Informasi geografis adalah informasi mengenai tempat di permukaan bumi.

2 | Praktikum Penginderaan Jauh Teknik Geomatika

3 | Praktikum Penginderaan Jauh Teknik Geomatika

dibutuhkan oleh para perencana ataupengambilan keputusan.

4 | Praktikum Penginderaan Jauh Teknik Geomatika

5 | Praktikum Penginderaan Jauh Teknik Geomatika

3.1 Alat dan Bahan

3.2 Langkah Kerja

6 | Praktikum Penginderaan Jauh Teknik Geomatika

2. Menginstall "Plugins InaSAFE"

a. Arahkan ke Plugins → Manage and Install Plugins.

b. Jika InaSAFE sudah terinstall, maka pada Installed sudah terdapat

7 | Praktikum Penginderaan Jauh Teknik Geomatika

c. Setelah InaSAFE terinstall, pastikan OpenLayers Plugin juga terinstall, kemudian

d. Menambahkan Big Aerial dapat merubah Coordinate Reference System (CRS)

8 | Praktikum Penginderaan Jauh Teknik Geomatika

dapat menyelesaikannya dengan klik Project → Project Properties. Kemudian

3. Geo-referencing Scanned Image

a. Georeferensi pada QGIS dilakukan lewat plugin ‘Georeferencer GDAL’.

9 | Praktikum Penginderaan Jauh Teknik Geomatika

b. Plugin ini terinstall pada menu Raster. Klik Raster → Georeferencer

c. Akses: File → Open Raster. QGIS for Disaster

10 | Praktikum Penginderaan Jauh Teknik Geomatika

11 | Praktikum Penginderaan Jauh Teknik Geomatika

12 | Praktikum Penginderaan Jauh Teknik Geomatika

g. Untuk memulai georeferencing, klik tombol Start Georeferencing

13 | Praktikum Penginderaan Jauh Teknik Geomatika

14 | Praktikum Penginderaan Jauh Teknik Geomatika

4. Bekerja dengan Data Vektor

a. Pilih Jalan_Sleman_OSM pada panel layer lalu pilih tombol Open

15 | Praktikum Penginderaan Jauh Teknik Geomatika

c. Buka aerial image (peta_krb_merapi_2002.jpg yang sudah ter-

16 | Praktikum Penginderaan Jauh Teknik Geomatika

e. Klik OK, lalu simpan sebagai KRB3.shp, dan pilih save.

17 | Praktikum Penginderaan Jauh Teknik Geomatika

g. Sebelum memulai digitasi, pilih Setting → Snapping Options

18 | Praktikum Penginderaan Jauh Teknik Geomatika

19 | Praktikum Penginderaan Jauh Teknik Geomatika

20 | Praktikum Penginderaan Jauh Teknik Geomatika

21 | Praktikum Penginderaan Jauh Teknik Geomatika

22 | Praktikum Penginderaan Jauh Teknik Geomatika

Budiyanto,Eko. 2014. Sistem Informasi Geografis dengan Quantum GIS, Yogyakarta.

Paryono,Petrus.1994. Sistem Informasi Geografis,Yogyakarta.Penerbit Andi

23 | Praktikum Penginderaan Jauh Teknik Geomatika

Anda mungkin juga menyukai
