Nama = Alif Dwi Saputra

Kelas = XI Elind 3

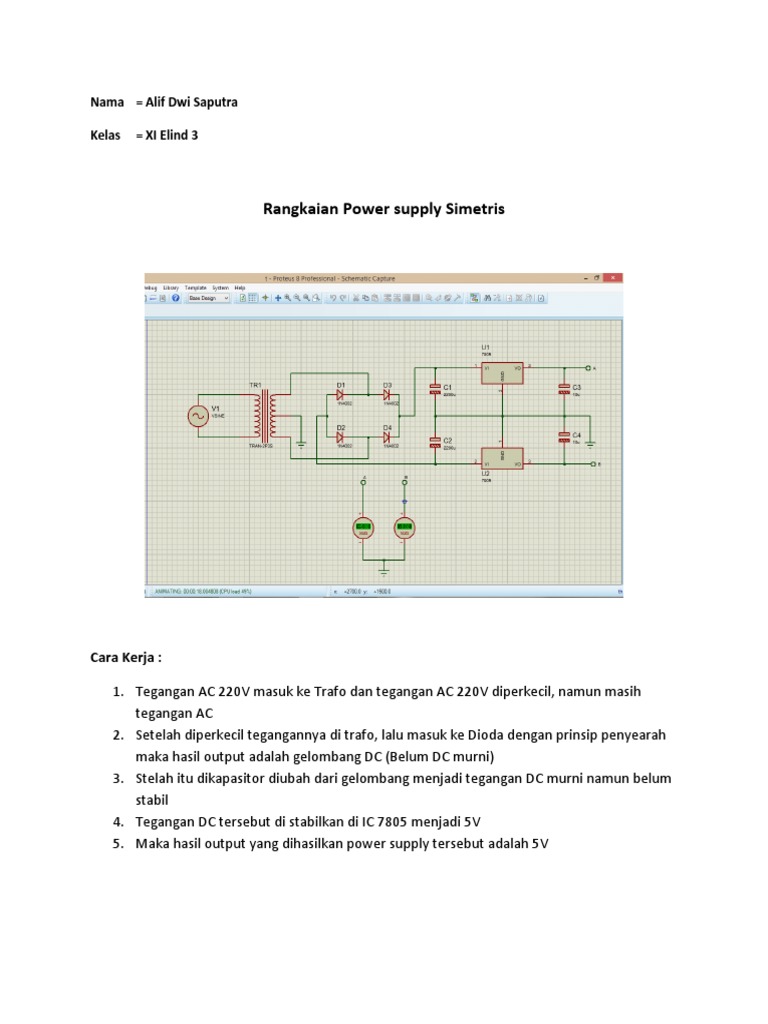

Rangkaian Power supply Simetris

Cara Kerja :

1. Tegangan AC 220V masuk ke Trafo dan tegangan AC 220V diperkecil, namun masih
tegangan AC
2. Setelah diperkecil tegangannya di trafo, lalu masuk ke Dioda dengan prinsip penyearah
maka hasil output adalah gelombang DC (Belum DC murni)
3. Stelah itu dikapasitor diubah dari gelombang menjadi tegangan DC murni namun belum
stabil
4. Tegangan DC tersebut di stabilkan di IC 7805 menjadi 5V
5. Maka hasil output yang dihasilkan power supply tersebut adalah 5V
Penjelasan IC

1. IC 7805 (regulator tegangan output 5V DC)

2. IC 7905 (regulator tegangan output -5V DC)

Karakteristik IC 7905:

1. Menstabilkan tegangan output pada level 5V DC

2. Mampu mengalirkan arus maksimal 1A
3. Panas yang dihasilkan tetap aman apabila beban tidak melebihi 1A
4. Output akan stabil apabila tegangan Input lebih besar (Sekitar 7V sampai 20V)
5. Kemampuan regulasi tegangan lebih baik daripada diode zener.

(sc : https://www.andalanelektro.id/2020/06/skema-rangkaian-power-supply-5v-1a-ct-simetris-sederhana.html)
