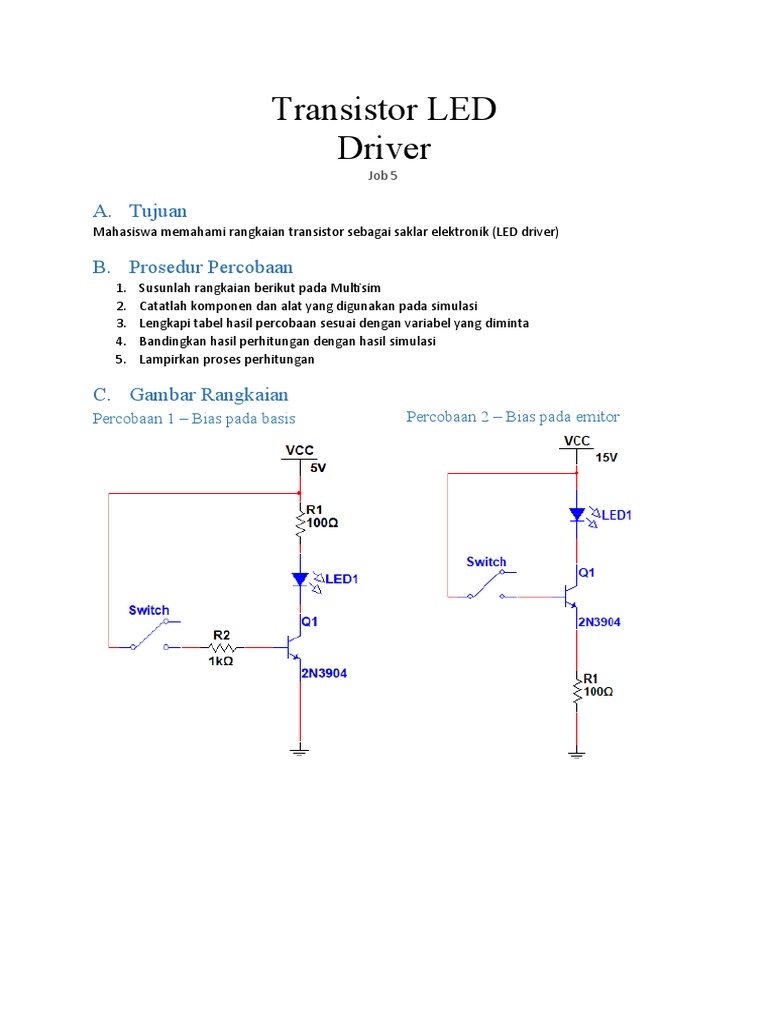

Transistor LED

Driver
Job 5

A. Tujuan
Mahasiswa memahami rangkaian transistor sebagai saklar elektronik (LED driver)

B. Prosedur Percobaan
1. Susunlah rangkaian berikut pada Multisim
2. Catatlah komponen dan alat yang digunakan pada simulasi
3. Lengkapi tabel hasil percobaan sesuai dengan variabel yang diminta
4. Bandingkan hasil perhitungan dengan hasil simulasi
5. Lampirkan proses perhitungan

C. Gambar Rangkaian
Percobaan 1 – Bias pada basis Percobaan 2 – Bias pada emitor
D. Hasil Percobaan
Percobaan 1 – Bias pada basis
Hasil Simulasi Hasil Perhitungan
Switch terbuka
IB
IC
IE
VCE
LED Menyala/tidak?
Switch tertutup
IB
IC
IE
VCE
LED Menyala/tidak?

Analisa:
 Jelaskan apakah transistor berada pada daerah aktif, saturasi, atau cut-off
 Jelaskan penyebab LED menyala/mati saat kondisi switch diubah-ubah

Percobaan 2 – Bias pada emitor

Hasil Simulasi Hasil Perhitungan
Switch terbuka
IB
IC
IE
VCE
LED Menyala/tidak?
Switch tertutup
IB
IC
IE
VCE
LED Menyala/tidak?

Analisa:
 Jelaskan apakah transistor berada pada daerah aktif, saturasi, atau cut-off
 Jelaskan penyebab LED menyala/mati saat kondisi switch diubah-ubah
