Lampiran A

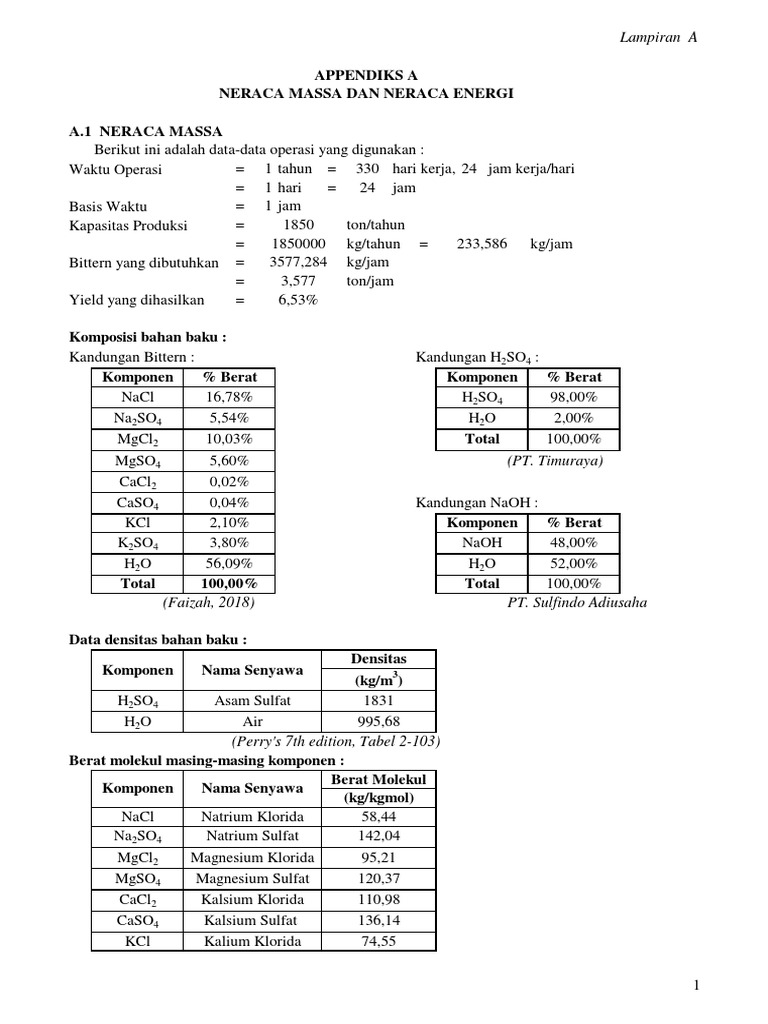

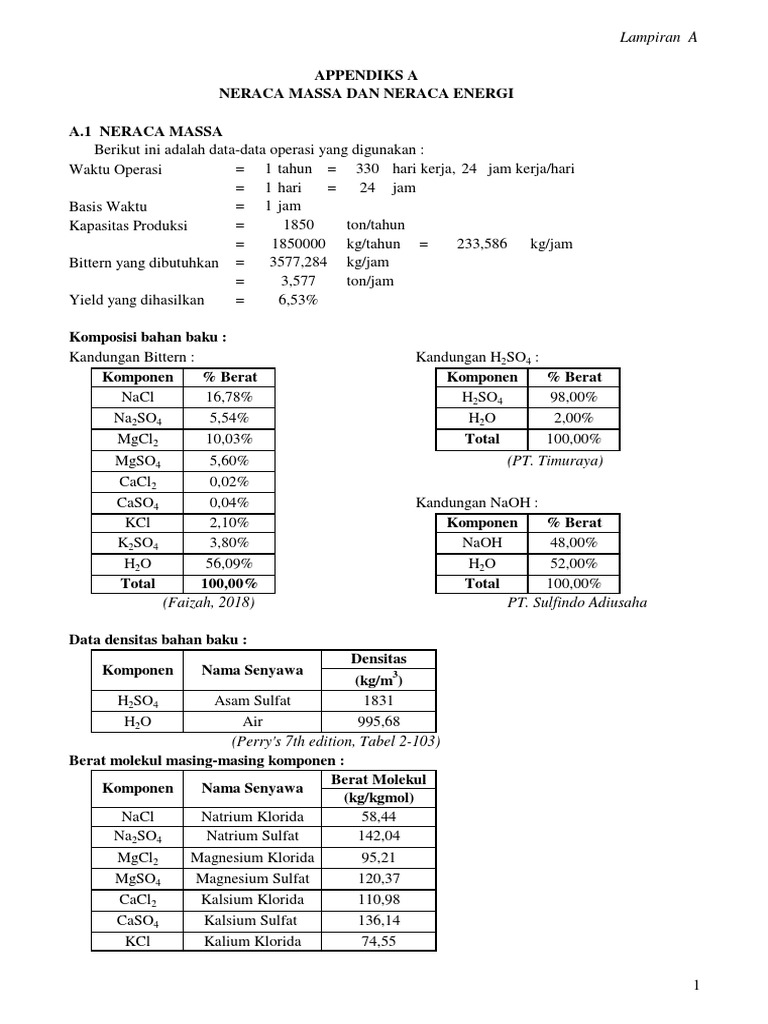

APPENDIKS A
NERACA MASSA DAN NERACA ENERGI

A.1 NERACA MASSA

Berikut ini adalah data-data operasi yang digunakan :
Waktu Operasi = 1 tahun = 330 hari kerja, 24 jam kerja/hari
= 1 hari = 24 jam
Basis Waktu = 1 jam
Kapasitas Produksi = 1850 ton/tahun
= 1850000 kg/tahun = 233,586 kg/jam
Bittern yang dibutuhkan = 3577,284 kg/jam
= 3,577 ton/jam
Yield yang dihasilkan = 6,53%

Komposisi bahan baku :

Kandungan Bittern : Kandungan H2SO4 :
Komponen % Berat Komponen % Berat
NaCl 16,78% H2SO4 98,00%
Na2SO4 5,54% H2O 2,00%
MgCl2 10,03% Total 100,00%
MgSO4 5,60% (PT. Timuraya)
CaCl2 0,02%
CaSO4 0,04% Kandungan NaOH :
KCl 2,10% Komponen % Berat
K2SO4 3,80% NaOH 48,00%
H2O 56,09% H2O 52,00%
Total 100,00% Total 100,00%
(Faizah, 2018) PT. Sulfindo Adiusaha

Data densitas bahan baku :

Densitas
Komponen Nama Senyawa
(kg/m3)
H2SO4 Asam Sulfat 1831
H2O Air 995,68
(Perry's 7th edition, Tabel 2-103)
Berat molekul masing-masing komponen :
Berat Molekul
Komponen Nama Senyawa
(kg/kgmol)
NaCl Natrium Klorida 58,44
Na2SO4 Natrium Sulfat 142,04
MgCl2 Magnesium Klorida 95,21
MgSO4 Magnesium Sulfat 120,37
CaCl2 Kalsium Klorida 110,98
CaSO4 Kalsium Sulfat 136,14
KCl Kalium Klorida 74,55

1
 Lampiran A

K2SO4 Kalium Sulfat 174,26

H2O Air 18,01
NaOH Natrium Hidroksida 40
H2SO4 Asam sulfat 98,08
HCl Asam Klorida 36,46
Mg(OH)2 Magnesium Hidroksida 58,32
Ca(OH)2 Kalsium Hidroksida 74,10
KOH Potasium Hidroksida 56,10
(Perry's 7th edition, Tabel 2-1)
Perhitungan Neraca Massa :
Dasar perhitungan neraca massa yang digunakan adalah sebagai berikut :
Accumulation = Input - Output + Generation - Consumption
dengan asumsi proses merupakan steady state, sehingga accumulation = 0, maka persamaan
diatas menjadi :
Input + Generation = Consumption + Output
Apabila tidak terjadi reaksi, maka tidak ada konsumsi maupun generasi. Maka, persamaan diatas
menjadi :
Input = Output

Persamaan Neraca Panas :

∆E = Q + W - (∆H + ∆EK + ∆EP)

Asumsi :
- Tidak ada akumulasi panas pada sistem
- Neraca panas dihitung per kapasitas alat
- Perubahan energi kinetik diabaikan karena dianggap ∆EK < Q dan W
- Perubahan energi potensial diabaikan karena dianggap ∆EP < Q dan W

Sehingga :
∆H = Q + W
Bila pada sistem tidak ada kerja, maka W = 0, sehingga diperoleh :
𝑇
∆H = n න Cp dT = n Cp ΔT
𝑇𝑟𝑒𝑓

Dimana :
∆H = Entalpi = kkal
n = Berat Bahan = kgmol
Cp = Specific Heat = kkal/kgmol.kelvin
Tref = Suhu reference = kelvin
T = Suhu badan = kelvin
2 3 -2
Cp = A + BT + CT + DT + ET

Sehingga :
𝑇 𝑇
ΔH = nන 𝐶𝑝 𝑑𝑇 = 𝑛 න 𝐴 + 𝐵𝑇 + 𝐶𝑇2 + 𝐷𝑇3 + 𝐸𝑇
−2
𝑑𝑇
𝑇𝑟𝑒𝑓 𝑇𝑟𝑒𝑓

2
 Lampiran A

𝐵 2 𝐶
𝐴 𝑇 − 𝑇𝑟𝑒𝑓 + 𝑇 − 𝑇𝑟𝑒𝑓2 + 𝑇3 − 𝑇𝑟𝑒𝑓3 +
ΔH = n 2 3
𝐷 4 1 1
𝑇 − 𝑇𝑟𝑒𝑓4 − 𝐸( − )
4 𝑇 𝑇𝑟𝑒𝑓

Berat Heat Capacities (Cp)

Komponen Molekul pada P konstan (T = K; 0° C = 273,1 K), cal/deg mol
(kg/kgmol) A B C D E
NaCl 58,44 10,79 0,0042
Na2SO4 142,04 32,8
MgCl2 95,21 17,3 0,00377
MgSO4 120,37 26,7
CaCl2 110,98 16,9 0,00386
CaSO4 136,14 18,52 0,02197 -156800
KCl 74,55 10,93 0,00376
K2SO4 174,26 33,1
NaOH 40,00 50,67
H2SO4* 98,08 0,1391 0,0001559
HCl 36,46 6,7 0,00084
Mg(OH)2 58,32 18,2
Ca(OH)2 74,10 21,4
KOH 56,10 18,85
H2O (l) 18,01 0,9987
H2O (g) 18,01 8,22 0,00015 0,00000134
(Perry's 7th edition, Table 2-194)
*(Felder's 3th edition, Table B.2)
Cp H2O = 4,1775 kJ/kg K pada P = 1 atm, 30°C (Perry's 7th edition, Table 2-355)
= 998,4465 cal/kg K

A. Tahap Pre Treatment

1 Tangki Penyimpanan Bittern (F-110)
Fungsi : Untuk menyimpan bittern sebagai bahan baku pembuatan Magnesium
Hidroksida (Mg(OH)2
<1
Tangki >
Penyimpanan
Bittern

Basis : 3577,284 kg/jam

Menghitung massa bittern dalam kg/jam

Kebutuhan massa = fraksi x basis

Aliran masuk menuju charcoal filter dari tangki penyimpan bittern

3
 Lampiran A

Neraca Massa Tangki Penyimpanan Bittern

<1>
Komponen
% Berat Massa (kg)
NaCl 16,78% 600,268
Na2SO4 5,54% 198,182
MgCl2 10,03% 358,802
MgSO4 5,60% 200,328
CaCl2 0,02% 0,715
CaSO4 0,04% 1,431
KCl 2,10% 75,123
K2SO4 3,80% 135,937
H2O 56,09% 2006,499
Total 100,00% 3577,284

2 Charcoal Filter (H-112)

Fungsi : Untuk menyaring zat pengotor dan menghilangkan zat chroma
Kondisi operasi : T = 30 C = 303,2 K
P = 1 atm

<1> <2>
Charcoal Filter

<waste>

Dasar perhitungan :
Charcoal efektif untuk menghilangkan zat chroma (zat warna) dan zat pengotor
(impurities) yang terikut dalam bittern dengan kondisi operasi sebagai berikut :
- Efisiensi filter = 95%

Neraca Massa Charcoal Filter (H-112)

Aliran Masuk Aliran Keluar
<1> <2> <waste>
Komponen
massa massa massa
% berat % berat % berat
(kg) (kg) (kg)
NaCl 16,78% 600,2683 16,78% 570,2549 16,78% 30,01342
Na2SO4 5,54% 198,1816 5,54% 188,2725 5,54% 9,909078
MgCl2 10,03% 358,8016 10,03% 340,8616 10,03% 17,94008
MgSO4 5,60% 200,3279 5,60% 190,3115 5,60% 10,0164
CaCl2 0,02% 0,715457 0,02% 0,679684 0,02% 0,035773
CaSO4 0,04% 1,430914 0,04% 1,359368 0,04% 0,071546
KCl 2,10% 75,12297 2,10% 71,36683 2,10% 3,756149
K2SO4 3,80% 135,9368 3,80% 129,14 3,80% 6,796841

4
 Lampiran A

H2O 56,09% 2006,499 56,09% 1906,174 56,09% 100,3249

100,00% 3577,284 100,00% 3398,42 100,00% 178,8642
Total
3577,284 3577,284

3 Tangki Pengenceran H2SO4 (M-122)

Fungsi : Untuk mengencerkan H2SO4 98,5% menjadi 4%

<water>

<3> Tangki <4>

Pengenceran
H2SO4

Konsentrasi H2SO4 yang dibutuhkan = H2SO4 = 4%

= H2O = 96%
Konsentrasi H2SO4 yang tersedia = H2SO4 = 98%
= H2O = 2%
Massa H2SO4 4% untuk reaksi dekarboksilasi = 877,213 kg
3
Volume H2SO4 4% untuk reaksi dekarboksilasi = 0,479 m
Untuk mendapatkan H2SO4 dengan konsentrasi 4%, dapat menggunakan rumus
pengenceran sebegai berikut :
Konsentrasi 1 (%) x V1 = Konsentrasi 2 (%) x V2
98,2% x V1 = 4% x 0,479
0,982 x V1 = 0,019164
3
V1 = 0,019515 m (volume H2SO4 98,2%)

Massa H2SO4 98,2% yang dibutuhkan untuk pengenceran = 35,732 kg

Neraca Massa Tangki Pengenceran H2SO4 (M-130)

Aliran Masuk Aliran Keluar
<3> <water> <4>
Komponen
Fraksi Flowrate Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam) massa (kg/jam)
H2O 1,80% 0,643171 100,00% 841,482 96,00% 842,125
H2SO4 98,20% 35,08853 0,00% 0 4,00% 35,08853
100,00% 35,7317 100,00% 841,482 100,00% 877,213
Total
877,213 877,213

4 Reaktor Dekarboksilasi (R-130)

5
 Lampiran A

+
Fungsi : Untuk mengurangi impurities (ion Ca ) pada bittern
Kondisi operasi : T = 30 C = 303,2 K
P = 1 atm
Tref = 25 C = 298,2 K

<4>

<2> <5>
Reaktor
Dekarboksilasi

Reaksi yang terjadi :

(i) : 2NaCl(aq) + H2SO4(aq) → Na2SO4(aq) + 2HCl(aq)
(ii) : MgCl2(aq) + H2SO4(aq) → MgSO4((aq) + 2HCl(aq)
(iii) : CaCl2(aq) + H2SO4(aq) → CaSO4(s) + 2HCl(aq)
(iv) : 2KCl(aq) + H2SO4(aq) → K2SO4(s) + 2HCl(aq)

Perhitungan senyawa yang bereaksi pada reaktor

(i) : 2NaCl(aq) + H2SO4(aq) → Na2SO4(aq) + 2HCl(aq)
Masuk Keluar
Komponen
massa (kg) mol x massa (kg) mol x
NaCl 570,255 9,758 0,666667 0,000 0,000 0
H2SO4 478,530 4,879 0,333333 0,000 0,000 0
Na2SO4 0,000 0,000 0 693,010 4,879 0,333333
2HCl 0,000 0,000 0 355,775 9,758 0,666667
Total 1048,785 14,637 1,000 1048,785 14,637 1,000

MgCl2(aq) + H2SO4(aq) → MgSO4(aq) + 2HCl(aq)

(ii) :
Masuk Keluar
Komponen
massa (kg) mol x massa (kg) mol x
MgCl2 340,862 3,580 0,5 0,000 0,000 0
H2SO4 351,136 3,580 0,5 0,000 0,000 0
MgSO4 0,000 0,000 0 430,937 3,580 0,333333
2HCl 0,000 0,000 0 261,061 7,160 0,666667
Total 691,998 7,160 1,000 691,998 10,740 1,000

(iii) : CaCl2(aq) + H2SO4(aq) → CaSO4(s) + 2HCl(aq)

Masuk Keluar
Komponen
massa (kg) mol x massa (kg) mol x
CaCl2 0,680 0,006 0,000855 0,000 0,000 0
H2SO4 0,601 0,006 0,000855 0,000 0,000 0
CaSO4 0,000 0,000 0 0,834 0,006 0,00057
2HCl 0,000 0,000 0 0,447 0,012249 0,00114
Total 1,280 0,012 0,002 1,280 0,018 0,002

6
 Lampiran A

2KCl(aq) + H2SO4(aq) → K2SO4(s) + 2HCl(aq)

(iv) :
Masuk Keluar
Komponen
massa (kg) mol x massa (kg) mol x
KCl 71,367 0,957 0,666667 0,000 0,000 0
H2SO4 46,946 0,479 0,333333 0,000 0,000 0
K2SO4 0,000 0,000 0 83,410 0,479 0,333333
2HCl 0,000 0,000 0 34,903 0,957 0,666667
Total 118,313 1,436 1,000 118,313 1,436 1,000

a) Kebutuhan H2SO4 untuk reaksi dekarboksilasi = 877,213 Kg

Komposisi H2SO4 yang masuk adalah= H2SO4 = 4%
H2O = 96%

Komposisi larutan H2SO4 4% yang masuk reaktor dekarboksilasi

Komponen Fraksi massa Flowrate (Kg/jam)
H2SO4 4% 35,089
H2O 96,00% 842,125
Total 100% 877,213

Komposisi larutan bittern yang masuk reaktor dekarboksilasi

Komponen Fraksi massa Flowrate (Kg/jam)
NaCl 16,780% 570,255
Na2SO4 5,540% 188,272
MgCl2 10,030% 340,862
MgSO4 5,600% 190,312
CaCl2 0,020% 0,680
CaSO4 0,040% 1,359
KCl 2,100% 71,367
K2SO4 3,800% 129,140
H2O 56,090% 1906,174
Total 100,000% 3398,420

Neraca Massa Reaktor Dekarboksilasi (R-140)

Aliran Masuk Aliran Keluar
<2> <4> <5>
Komponen
Fraksi Flowrate Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam) massa (kg/jam)
NaCl 16,78% 570,2549 0 0 0,00% 0,000
Na2SO4 5,54% 188,2725 0 0 20,61% 881,282
MgCl2 10,03% 340,8616 0 0 0,00% 0,000
MgSO4 5,60% 190,3115 0 0 14,53% 621,248
CaCl2 0,02% 0,679684 0 0 0,00% 0,000
CaSO4 0,04% 1,359368 0 0 0,05% 2,193

7
 Lampiran A

KCl 2,10% 71,36683 0 0 0,00% 0,000

K2SO4 3,80% 129,14 0 0 4,97% 212,550
H2O 56,09% 1906,174 96,00% 842,125 44,58% 1906,174
H2SO4 0,00% 0 4,00% 35,08853 0,00% 0,000
HCl 0,00% 0 0 0 15,25% 652,186
100,00% 3398,420 1,000 877,213 100,00% 4275,634
Total
4275,634 4275,634

Neraca Panas
Menghitung ∆T
∆T = T operasi - T ref
= 303,15 - 298,15
= 5 K
Menghitung ∆H (kal)
∆H = n x Cp dT
∆H NaCl = 9,7580 x 60,2637
= 588,05

A. Entalpi Bahan Masuk

Komponen m (kg) BM Cp dT ∆H (kal)
Aliran <2>
NaCl 570,2549 58,44 60,2637 588,0500
Na2SO4 188,2725 142,04 164,0000 217,3802
MgCl2 340,8616 95,21 92,1673 329,9682
MgSO4 190,3115 120,37 133,5000 211,0708
CaCl2 0,6797 110,98 90,3025 0,5530
CaSO4 1,3594 136,14 116,9523 1,1678
KCl 71,3668 74,55 60,3022 57,7274
K2SO4 129,1400 174,26 165,5000 122,6481
H2O 1906,1739 18,01 55,4384 5867,5916
Aliran <4>
H2O 842,1248 18,01 55,4384 2592,2317
H2SO4 35,0885 98,08 0,9299 0,3327
Total 9988,7216

B. ∆H Reaksi
Berikut data entalpi pembakaran (∆Hof) pada 25oC dari beberapa komponen :
Komponen ∆Hof25 (kkal/gmol)
NaCl -98,321
Na2SO4 -330,500
MgCl2 -153,220
MgSO4 -304,940
CaCl2 -209,150
CaSO4 -338,730

8
 Lampiran A

KCl -104,348
K2SO4 -342,650
H2O -68,317
H2SO4 -193,690
HCl -22,063 (Perry's 7th edition, tabel 2-220)

Perhitungan ∆HR25
∆HR25 = ∑ ∆HF25 Produk - ∑ ∆HF25 Reaktan
Perhitungan ∆H Reaktan
∆H Reaktan = mol x ∆HF
Perhitungan ∆H Produk
∆H Produk = mol x ∆HF

Perhitungan mol dan fraksi Reaksi I

2 mol NaCl = mol H2SO4
BM NaCl = 58,44
massa NaCl = 570,2549 kg
mol NaCl = massa NaCl = 570,2549 = 9,7580
BM NaCl 58,44
Asumsi : Reaksi Sempurna
2NaCl(aq) + H2SO4(aq) → Na2SO4(aq) + 2HCl(aq)
m 19,52 9,758 - -
r 19,52 9,758 9,758 19,52
s 0,000 0,000 9,758 19,52

Reaksi I : 2NaCl(aq) + H2SO4(aq) → Na2SO4(aq) + 2HCl(aq)

Komponen mol ∆H reaktan ∆H produk
NaCl 19,5159 -1918,8239 kkal 0,0000 kkal
H2SO4 9,7580 -1890,0184 kkal 0,0000 kkal
Na2SO4 9,7580 0,0000 kkal -3225,0043 kkal
HCl 19,5159 0,0000 kkal -430,5795 kkal
∆HR25 153,2584 kkal

30 C ∆H 30 C

∆H reaktan ∆H produk

25 C ∆HR25 25 C

∆H Reaksi I= ∆H produk + ∆H reaktan + ∆HR25

= -3655,58 + -3808,84 + 153,2584
= -7311,1677 kkal

9
 Lampiran A

= -7311167,7 kal

Perhitungan mol dan fraksi Reaksi II

1 mol MgCl2 = mol H2SO4
BM MgCl2 = 95,21
massa MgCl2 = 340,8616 kg
mol MgCl2 = massa MgCl2 = 340,8616 = 3,5801
BM MgCl2 95,21
Asumsi : Reaksi Sempurna
MgCl2(aq) + H2SO4(aq) → MgSO4((aq) + 2HCl(aq)
m 3,580 3,580 - -
r 3,580 3,580 3,580 7,160
s 0,000 0,000 3,580 7,160

Reaksi II : MgCl2(aq) + H2SO4(aq) → MgSO4((aq) + 2HCl(aq)

Komponen mol ∆H reaktan ∆H produk
MgCl2 3,5801 -548,5433 kkal 0,0000 kkal
H2SO4 3,5801 -693,4300 kkal 0,0000 kkal
MgSO4 3,5801 0,0000 kkal -1091,7164 kkal
HCl 7,1602 0,0000 kkal -157,9756 kkal
∆HR25 -7,7187 kkal

30 C ∆H 30 C

∆H reaktan ∆H produk

25 C ∆HR25 25 C

∆H Reaksi I= ∆H produk + ∆H reaktan + ∆HR25

= -1249,69 + -1241,97 + -7,7187
= -2499,3841 kkal
= -2499384,1 kal

Perhitungan mol dan fraksi Reaksi III

1 mol CaCl2 = mol H2SO4
BM CaCl2 = 110,98
massa CaCl2 = 0,6797 kg
mol MgCl2 = massa MgCl2 = 0,6797 = 0,0061
BM MgCl2 110,98
Asumsi : Reaksi Sempurna
CaCl2(aq) + H2SO4(aq)→ CaSO4(s) + 2HCl(aq)
m 0,006 0,006 - -
r 0,006 0,006 0,006 0,012
s 0,000 0,000 0,006 0,012

10
 Lampiran A

Reaksi III : CaCl2(aq) + H2SO4(aq)→ CaSO4(s) + 2HCl(aq)

Komponen mol ∆H reaktan ∆H produk
CaCl2 0,0061 -1,2809 kkal 0,0000 kkal
H2SO4 0,0061 -1,1862 kkal 0,0000 kkal
CaSO4 0,0061 0,0000 kkal -2,0745 kkal
HCl 0,0122 0,0000 kkal -0,2702 kkal
∆HR25 0,1224 kkal

30 C ∆H 30 C

∆H reaktan ∆H produk

25 C ∆HR25 25 C

∆H Reaksi I= ∆H produk + ∆H reaktan + ∆HR25

= -2,3448 + -2,4671 + 0,1224
= -4,6895 kkal
= -4689,5 kal

Perhitungan mol dan fraksi Reaksi IV

2 mol KCl = mol H2SO4
BM KCl = 74,55
massa KCl = 71,3668 kg
mol KCl = massa KCl = 71,3668 = 0,9573
BM KCl 74,55
Asumsi : Reaksi Sempurna
2KCl(aq) + H2SO4(aq) → K2SO4(s) + 2HCl(aq)
m 1,915 0,957 - -
r 1,915 0,957 0,957 1,915
s 0,000 0,000 0,957 1,915

Reaksi IV : 2KCl(aq) + H2SO4(aq) → K2SO4(s) + 2HCl(aq)

Komponen mol ∆H reaktan ∆H produk
KCl 1,9146 -199,7850 kkal 0,0000 kkal
H2SO4 0,9573 -185,4197 kkal 0,0000 kkal
K2SO4 0,9573 0,0000 kkal -328,0194 kkal
HCl 1,9146 0,0000 kkal -42,2419 kkal
∆HR25 14,9435 kkal

30 C ∆H 30 C

∆H reaktan ∆H produk

11
 Lampiran A

25 C ∆HR25 25 C

∆H Reaksi I= ∆H produk + ∆H reaktan + ∆HR25

= -370,2612 + -385,2047 + 14,9435
= -740,5225 kkal
= -740522,5 kal

∆H Reaksi = ∆H Reaksi I + ∆H Reaksi II + ∆H Reaksi III + ∆H Reaksi IV

= -7311167,68 + -2499384,07 + -4689,514 + -740522,476
= -740522,476 kal Reaksi eksotermis, mengeluarkan panas

C. Entalpi Bahan Keluar

Komponen m (kg) BM Cp dT ∆H (kal)
Aliran <5>
Na2SO4 881,2825 142,04 164,0000 1017,5326
MgSO4 621,2485 120,37 133,5000 689,0145
CaSO4 2,1931 136,14 116,9523 1,8840
K2SO4 212,5496 174,26 165,5000 201,8648
H2O 1906,1739 18,01 55,4384 5867,5916
HCl 652,1859 36,46 34,7627 621,8257
Total 8399,7132

Entalpi Bahan Masuk = 9988,7216 kal

∆H reaksi (eksotermis) = -740522,4758 kal
Entalpi keluar = 8399,7132 kal

Neraca Panas
Entalpi Bahan Masuk - ∆H reaksi (eksotermis) = Entalpi keluar + Q serap
9988,7216 - -740522,4758 = 8399,7132 + Q serap
Q serap = 742111,484 kal

Neraca Panas Reaktor Dekarboksilasi (R-140)

Masuk Keluar
Komponen ∆H (kal) Komponen ∆H (kal)
<Aliran 2> <Aliran 5>
NaCl 588,0500 Na2SO4 1017,5326
Na2SO4 217,3802 MgSO4 689,0145
MgCl2 329,9682 CaSO4 1,8840
MgSO4 211,0708 K2SO4 201,8648
CaCl2 0,5530 H2O 5867,5916
CaSO4 1,1678 HCl 621,8257
KCl 57,7274
K2SO4 122,6481

12
 Lampiran A

H2O 5867,5916
<Aliran 4>
H2O 2592,2317 ∆H reaksi -740522,48
H2SO4 0,3327 Q serap 742111,484
Total 9988,7216 Total 9988,7216

5 Clarifier (H-132)
Fungsi : Untuk memisahkan endapan-endapan impurities dari bittern
Kondisi operasi : T = 30 C = 303,2 K
P = 1 atm
Tref = 25 C = 298,2 K

<5> <6>
Clarifier

<waste>

Menghitung kelarutan komponen pada bahan masuk ke clarifier

- Na2SO4
Ksp = 0,04080
Massa Na2SO4 = 881,282 kg
Mol Na2SO4 = 6,204 kmol
Mol [Na+] = 6204,466927 mol
Mol [SO42-] = 6204,466927 mol
r Na2SO4 = 2,66 g/L
Volume Na2SO4 = 331309,2039 L
Qc Na2SO4 = 0,000351 x 0,018727
= 0,00000657
Karena Qc < Ksp, maka tidak terjadi pengendapan Na 2SO4

- MgSO4
Ksp = 0,04530000
Massa MgSO4 = 621,248 kg
Mol MgSO4 = 5,161 kmol
Mol [Mg2+] = 5161,156964 mol
Mol [SO42-] = 5161,156964 mol
r MgSO4 = 2,66 g/L
Volume MgSO4 = 233552,054 L
Qc MgSO4 = 0,022099 x 0,022099
= 0,000488345
Karena Qc < Ksp, maka tidak terjadi pengendapan MgSO4

- CaSO4

13
 Lampiran A

Ksp = 0,0002098
Massa CaSO4 = 2,193 kg
Mol CaSO4 = 0,016 kmol
Mol [Ca2+] = 16,10945819 mol
Mol [SO42-] = 16,10945819 mol
r CaSO4 = 2,32 g/L
Volume CaSO4 = 945,3196717 L
Qc CaSO4 = 0,017041 x 0,017041
= 0,0002904
Karena Qc > Ksp, maka terjadi pengendapan CaSO4

- K2SO4
Ksp = 0,01297000000
Massa K2SO4 = 212,550 kg
Mol K2SO4 = 1,220 kmol
Mol [K+] = 1219,72712 mol
Mol [SO42-] = 1219,72712 mol
r K2SO4 = 2,66 g/L
Volume K2SO4 = 79905,8827 L
Qc K2SO4 = 0,000233 x 0,015265
= 3,55674E-06
Karena Qc < Ksp, maka tidak terjadi pengendapan K2SO4

Data Kelarutan
Komponen Keterangan
kg/kg air Sumber
Na2SO4 0,0408 Perry Larut
MgSO4 0,0453 Perry Larut
CaSO4 0,000210 Perry Mengendap
K2SO4 0,01297 Perry Larut

Komponen masuk Clarifier

Komponen Fraksi massa Flowrate (kg)
Liquid (komponen larut dalam air)
Na2SO4 0,206 881,282
MgSO4 0,145 621,248
K2SO4 0,050 212,550
H2O 0,446 1906,174
HCl 0,153 652,186
Solid (komponen tidak larut dalam air)
CaSO4 0,001 2,193
Total 4275,634

Asumsi liquid terikut solid = 2%

14
 Lampiran A

Berat fase liquid = 4273,440 kg/hari

Liquid terikut solid (underflow) = 2% x 4273,440
= 85,469 kg/hari

Asumsi Solid Removal = 80%

http://web.deu.edu.tr/atiksu/ana52/wdesign03.html
Berat dari fase solid
yang terikut dalam = 2,193 kg/hari
liquid
= 1% x 2,193
= 0,021931 kg/hari

Liquid overflow = (berat liquid - berat liquid terikut solid) + solid terikut liquid
= 4273,440 - 85,469 + 0,021931416
= 4187,994 kg/hari
Slurry keluar = berat solid + liquid terikut solid
= 2,171 + 85,469
= 87,640 kg/hari

Liquid keluar Slurry keluar

Komponen Fraksi massa Flowrate (kg) Komponen Fraksi massa Flowrate (kg)
Na2SO4 20,62% 863,657 Na2SO4 20,11% 17,626
MgSO4 14,54% 608,823 MgSO4 14,18% 12,425
K2SO4 4,97% 208,299 K2SO4 4,85% 4,251
H2O 44,60% 1868,050 H2O 43,50% 38,123
HCl 15,26% 639,142 HCl 14,88% 13,044
CaSO4 0,00% 0,022 CaSO4 2,48% 2,171
Total 100,00% 4187,994 Total 100,00% 87,640

Neraca Massa Clarifier (H-132)

Aliran Masuk Aliran Keluar
<5> <6> <waste>
Komponen
Fraksi Flowrate Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam) massa (kg/jam)
Na2SO4 20,61% 881,282 20,62% 863,657 20,11% 17,626
MgSO4 14,53% 621,248 14,54% 608,823 14,18% 12,425
K2SO4 4,97% 212,550 4,97% 208,299 4,85% 4,251
H2O 44,58% 1906,174 44,60% 1868,050 43,50% 38,123
HCl 15,25% 652,186 15,26% 639,142 14,88% 13,044
CaSO4 0,05% 2,193 0,00% 0,022 2,48% 2,171
100,00% 4275,634 100,00% 4187,994 100,00% 87,640
Total
4275,634 4275,634

6 Tangki Penampung Bittern II (F-133)

15
 Lampiran A

Fungsi : Untuk menampung bittern yang telah di pre-treatment

<6> Tangki <7>

Penampung
Bittern II

Neraca Massa Tangki Penampung Bittern II (F-133)

Aliran Masuk Aliran Keluar
<6> <7>
Komponen
Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam)
Na2SO4 20,62% 863,6568 20,62% 863,6568
MgSO4 14,54% 608,8235 14,54% 608,8235
K2SO4 4,97% 208,2987 4,97% 208,2987
H2O 44,60% 1868,05 44,60% 1868,05
HCl 15,26% 639,1422 15,26% 639,1422
CaSO4 0,00% 0,021931 0,00% 0,021931
Total 100,00% 4187,994 100,00% 4187,994

7 Tangki Pelarutan NaOH (M-142)

Fungsi : Untuk melarutkan NaOH dengan air sehingga mendapatkan
konsentrasi 6% (w/v)

<water>

<8> Tangki <9>

Pengenceran
NaOH

Kebutuhan NaOH 4% = 1201,472 kg

Komposisi NaOH 4% = NaOH 4% = 48,059 kg
H2O 96% = 1153,414 kg
Konsentrasi NaOH yang tersedia = NaOH 48%
= H2O 52%
Rumus pengenceran NaOH 48% menjadi 4% adalah sebagai beriku :
Konsentrasi 1 (%) x V1 = Konsentrasi 2 (%) x V2
48% x V1 = 4% x 1201,472
48% x V1 = 48,059
V1 = 100,123 kg

Komposisi NaOH = NaOH 48% = 48,059 kg

= H2O 52% = 52,064 kg

16
 Lampiran A

Neraca Massa Tangki Pelarutan NaOH (M-142)

Aliran Masuk Aliran Keluar
<6> <water> <7>
Komponen
Fraksi Flowrate Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam) massa (kg/jam)
NaOH 48,00% 48,059 0,00% 0 4,00% 48,059
H2O 52,00% 52,064 100,00% 1101,350 96,00% 1153,414
100,00% 100,12 1,00 1101,35 1,00 1201,472
Total
1201,472 1201,472

8 Reaktor Presipitasi (R-210)

2+
Fungsi : Untuk mengikat ion-ion Mg dalam bittern dan bereaksi dengan
ion OH- dari reaktan NaOH
Kondisi operasi : T = 30 C = 303,2 K
P = 1 atm
Tref = 25 C = 298,2 K
Konversi reaksi : 99,5 % (Lee, 2007)

<8>

<11> <12>
Reaktor
Presipitasi

Reaksi yang terjadi :

(i) : MgSO4(aq) + 2NaOH(aq)→ Mg(OH)2(s) + Na2SO4(aq)
(ii) : CaSO4(s) + 2NaOH(aq) → Ca(OH)2(aq) + Na2SO4(aq)
(iii) : K2SO4(aq) + 2NaOH(aq)→ 2KOH(aq) + Na2SO4(aq)
(iv) : HCl(aq) + NaOH(aq) → NaCl(aq) + H2O(aq)

Perhitungan senyawa yang bereaksi pada reaktor

(i) : MgSO4(aq) + 2NaOH(aq)→ Mg(OH)2(s) + Na2SO4(aq)
Masuk Keluar
Komponen
massa (kg) mol x massa (kg) mol x
MgSO4 608,823 5,058 0,333 3,044 0,025 0,002
NaOH 404,635 10,116 0,667 2,074 0,051 0,005
Mg(OH)2 0,000 0,000 0,000 293,504 5,033 0,496
Na2SO4 0,000 0,000 0,000 714,837 5,033 0,496
Total 1013,458 15,174 1,000 1013,458 10,141 1,000

CaSO4(s) + 2NaOH(aq) → Ca(OH)2(aq) + Na2SO4(aq)

(ii) :
Masuk Keluar
Komponen
massa (kg) mol x massa (kg) mol x
CaSO4 0,022 0,00016 0,333 0,000 0,000 0,002

17
 Lampiran A

NaOH 0,013 0,00032 0,667 0,000 0,000 0,005

Ca(OH)2 0,000 0,000 0,000 0,012 0,000 0,496
Na2SO4 0,000 0,000 0,000 0,023 0,000 0,496
Total 0,035 0,000 1,000 0,035 0,000 1,000

(iii) : K2SO4(aq) + 2NaOH(aq)→ 2KOH(aq) + Na2SO4(aq)

Masuk Keluar
Komponen
massa (kg) mol x massa (kg) mol x
K2SO4 208,299 1,195 0,333 1,041 0,006 0,002
NaOH 95,627 2,391 0,667 0,490 0,012 0,003
KOH 0,000 0,000 0,000 133,458 2,379 0,663
Na2SO4 0,000 0,000 0,000 168,936 1,189 0,332
Total 303,925 3,586 1,000 303,925 3,586 1,000

(iv) : HCl(aq) + NaOH(aq) → NaCl(aq) + H2O(aq)

Masuk Keluar
Komponen
massa (kg) mol x massa (kg) mol x
HCl 639,142 17,530 0,500 3,196 0,088 0,002
NaOH 701,198 17,530 0,500 3,506 0,088 0,002
NaCl 0,000 0,000 0,000 1019,416 17,442 0,498
H2O 0,000 0,000 0,000 314,223 17,442 0,498
Total 1340,340 35,060 1,000 1340,340 35,060 1,000

a) Kebutuhan NaOH untuk reaksi presipitasi = 1201,472 Kg

Komposisi NaOH yang masuk adalah = NaOH = 4%
H2O = 96%

Komposisi larutan NaOH 4% yang masuk reaktor presipitasi

Komponen Fraksi massa Flowrate (Kg/jam)
NaOH 4% 48,059
H2O 96,00% 1153,414
Total 100% 1201,472

Komposisi larutan bittern yang masuk reaktor presipitasi

Komponen Fraksi massa Flowrate (Kg/jam)
Na2SO4 20,622% 863,657
MgSO4 14,537% 608,823
CaSO4 0,001% 0,022
K2SO4 4,974% 208,299
HCl 15,261% 639,142
H2O 44,605% 1868,050
Total 100,000% 4187,994

18
 Lampiran A

Neraca Massa Reaktor Presipitasi (R-210)

Aliran Masuk Aliran Keluar
<8> <11> <13>
Komponen
Fraksi Flowrate Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam) massa (kg/jam)
Na2SO4 20,62% 863,657 0 0 32,42% 1747,452
NaOH 0,00% 0 4% 48,059 0,11% 6,070
MgSO4 14,54% 608,823 0 0 0,06% 3,044
CaSO4 0,00% 0,022 0 0 0,00% 0,000
K2SO4 4,97% 208,299 0 0 0,02% 1,041
HCl 15,26% 639,142 0 0 0,06% 3,196
H2O 44,60% 1868,050 96% 1153,414 40,49% 2182,274
Mg(OH)2 0,00% 0 0 0 5,45% 293,504
Ca(OH)2 0,00% 0 0 0 0,00% 0,012
KOH 0,00% 0 0 0 2,48% 133,458
NaCl 0,00% 0 0 0 18,91% 1019,416
100,00% 4187,994 100,00% 1201,472 100,00% 5389,466
Total
5389,466 5389,466

Neraca Panas
Menghitung ∆T
∆T = T operasi - T ref
= 303,15 - 298,15
= 5 K
Menghitung ∆H (kal)
∆H = n x Cp dT
∆H NaCl = 6,0804 x 164,0000
= 997,1819

A. Entalpi Bahan Masuk

Komponen m (kg) BM Cp dT ∆H (kal)
Aliran <8>
Na2SO4 863,6568 142,04 164,0000 997,1819
MgSO4 608,8235 120,37 133,5000 675,2342
CaSO4 0,0219 136,14 116,9523 0,0188
K2SO4 208,2987 174,26 165,5000 197,8275
HCl 639,1422 36,46 34,7627 609,3891
H2O 1868,0504 18,01 55,4384 5750,2398
Aliran <11>
H2O 1153,4136 18,01 55,4384 3550,4419
NaOH 48,0589 40,00 253,3500 304,3930
Total 12084,7264

19
 Lampiran A

B. ∆H Reaksi
o o
Berikut data entalpi pembakaran (∆H f) pada 25 C dari beberapa komponen :
o
Komponen ∆H f25 (kkal/gmol)
Na2SO4 -330,500
NaOH -110,960
MgSO4 -304,940
CaSO4 -338,730
K2SO4 -342,650
HCl -22,063
H2O -68,317
Mg(OH)2 -223,900
Ca(OH)2 -235,580
KOH -102,020
NaCl -98,321 (Perry's 7th edition, tabel 2-220)

Perhitungan ∆HR25
∆HR25 = ∑ ∆HF25 Produk - ∑ ∆HF25 Reaktan
Perhitungan ∆H Reaktan
∆H Reaktan = mol x ∆HF
Perhitungan ∆H Produk
∆H Produk = mol x ∆HF

Perhitungan mol dan fraksi Reaksi I

1 mol MgSO4 = 2 mol NaOH
BM MgSO4 = 120,37
massa MgSO4 = 608,8235 kg
mol MgSO4 = massa MgSO4 = 608,8235 = 5,0579
BM MgSO4 120,37
Asumsi : Konversi reaksi = 99,5%
MgSO4(aq) + 2NaOH(aq)→ Mg(OH)2(s) + Na2SO4(aq)
m 5,058 ##### - -
r 5,033 ##### 5,033 5,033
s 0,025 0,051 5,033 5,033

Reaksi I : MgSO4(aq) + 2NaOH(aq)→ Mg(OH)2(s) + Na2SO4(aq)

Komponen mol ∆H reaktan ∆H produk
MgSO4 5,0579 -1542,3663 kkal -7,7118 kkal
NaOH 10,1159 -1122,4567 kkal -5,6123 kkal
Mg(OH)2 5,0326 0,0000 kkal -1126,8090 kkal
Na2SO4 5,0326 0,0000 kkal -1663,2889 kkal
∆HR25 -138,5990 kkal

20
 Lampiran A

30 C ∆H 30 C

∆H reaktan ∆H produk

25 C ∆HR25 25 C

∆H Reaksi I= ∆H produk + ∆H reaktan + ∆HR25

= -2803,42 + -2664,82 + -138,5990
= -5606,8441 kkal
= -5606844,1 kal

Perhitungan mol dan fraksi Reaksi II

1 mol CaSO4 = 2 mol NaOH
BM CaSO4 = 136,14
massa CaSO4 = 0,0219 kg
mol CaSO4 = massa CaSO4 = 0,0219 = 0,0002
BM CaSO4 136,14

Asumsi : Konversi reaksi = 99,5%

CaSO4(s) + 2NaOH(aq) → Ca(OH)2(aq) + Na2SO4(aq)
m 0,000 0,000 - -
r 0,000 0,000 0,000 0,000
s 0,000 0,000 0,000 0,000

Reaksi II : CaSO4(s) + 2NaOH(aq) → Ca(OH)2(aq) + Na2SO4(aq)

Komponen mol ∆H reaktan ∆H produk
CaSO4 0,0002 -0,0546 kkal -0,0003 kkal
NaOH 0,0003 -0,0358 kkal -0,0002 kkal
Ca(OH)2 0,0002 0,0000 kkal -0,0378 kkal
Na2SO4 0,0002 0,0000 kkal -0,0530 kkal
∆HR25 -0,0009 kkal

30 C ∆H 30 C

∆H reaktan ∆H produk

25 C ∆HR25 25 C

∆H Reaksi I= ∆H produk + ∆H reaktan + ∆HR25

= -0,0912 + -0,0903 + -0,0009
= -0,1824 kkal
= -182,4 kal

21
 Lampiran A

Perhitungan mol dan fraksi Reaksi III

1 mol K2SO4 = 2 mol NaOH
BM K2SO4 = 174,26
massa K2SO4 = 208,2987 kg
mol K2SO4 = massa K2SO4 = 208,2987 = 1,1953
BM K2SO4 174,26

Asumsi : Konversi reaksi = 99,5%

K2SO4(aq) + 2NaOH(aq)→ 2KOH(aq) + Na2SO4(aq)
m 1,195 2,391 - -
r 1,189 2,379 2,379 1,189
s 0,006 0,012 2,379 1,189

Reaksi III : K2SO4(aq) + 2NaOH(aq)→ 2KOH(aq) + Na2SO4(aq)

Komponen mol ∆H reaktan ∆H produk
K2SO4 1,1953 -409,5807 kkal -2,0479 kkal
NaOH 2,3907 -265,2682 kkal -1,3263 kkal
KOH 2,3787 0,0000 kkal -242,6762 kkal
Na2SO4 1,1894 0,0000 kkal -393,0821 kkal
∆HR25 35,7164 kkal

30 C ∆H 30 C

∆H reaktan ∆H produk

25 C ∆HR25 25 C

∆H Reaksi I= ∆H produk + ∆H reaktan + ∆HR25

= -639,1326 + -674,8489 + 35,7164
= -1278,2651 kkal
= -1278265,1 kal

Perhitungan mol dan fraksi Reaksi IV

1 mol HCl = 1 mol NaOH
BM HCl = 36,46
massa HCl = 639,1422 kg
mol HCl = massa HCl = 639,1422 = 17,5300
BM HCl 36,46
Asumsi : Konversi reaksi = 99,5%
HCl(aq) + NaOH(aq) → NaCl(aq) + H2O(aq)
m 17,53 17,53 - -
r 17,44 17,44 17,44 17,44
s 0,088 0,088 17,44 17,44

22
 Lampiran A

Reaksi IV : HCl(aq) + NaOH(aq) → NaCl(aq) + H2O(aq)

Komponen mol ∆H reaktan ∆H produk
HCl 17,5300 -386,7634 kkal -1,9338 kkal
NaOH 17,5300 -1945,1240 kkal -9,7256 kkal
NaCl 17,4423 0,0000 kkal -1714,9450 kkal
H2O 17,4423 0,0000 kkal -1191,6130 kkal
∆HR25 -586,3301 kkal

30 C ∆H 30 C

∆H reaktan ∆H produk

25 C ∆HR25 25 C

∆H Reaksi I= ∆H produk + ∆H reaktan + ∆HR25

= -2906,558 + -2331,887 + -586,3301
= -5824,7756 kkal
= -5824775,6 kal

∆H Reaksi = ∆H Reaksi I + ∆H Reaksi II + ∆H Reaksi III + ∆H Reaksi IV

= -5606844,070 + -182,376 + -1278265,111 + -5824775,569
= ########### kal Reaksi eksotermis, mengeluarkan panas

C. Entalpi Bahan Keluar

Komponen m (kg) BM Cp dT ∆H (kal)
Aliran <13>
Na2SO4 1747,4525 142,04 164,0000 2017,6162
NaOH 6,0699 40,00 253,3500 38,4452
MgSO4 3,0441 120,37 133,5000 3,3762
CaSO4 0,0001 136,14 116,9523 0,0001
K2SO4 1,0415 174,26 165,5000 0,9891
HCl 3,1957 36,46 34,7627 3,0469
H2O 2182,2736 18,01 55,4384 6717,4827
Mg(OH)2 293,5038 58,32 91,0000 457,9706
Ca(OH)2 0,0119 74,10 107,0000 0,0172
KOH 133,4576 56,10 18,8500 44,8427
NaCl 1019,4156 58,44 60,2637 1051,2270
Total 10335,0139

Entalpi Bahan Masuk = 12084,7264 kal

∆H reaksi (eksotermis) = -12710067,13 kal
Entalpi keluar = 10335,0139 kal

23
 Lampiran A

Neraca Panas
Entalpi Bahan Masuk - ∆H reaksi (eksotermis) = Entalpi keluar + Q serap
12084,7264 - -12710067,1260 = 10335,0139 + Q serap
Q serap = ########### kal

Neraca Panas Reaktor Presipitasi (R-210)

Masuk Keluar
Komponen ∆H (kal) Komponen ∆H (kal)
<Aliran 8> <Aliran 13>
Na2SO4 997,1819 Na2SO4 2017,6162
MgSO4 675,2342 NaOH 38,4452
CaSO4 0,0188 MgSO4 3,3762
K2SO4 197,8275 CaSO4 0,0001
HCl 609,3891 K2SO4 0,9891
H2O 5750,2398 HCl 3,0469
<Aliran 11> H2O 6717,4827
H2O 3550,4419 Mg(OH)2 457,9706
NaOH 304,3930 Ca(OH)2 0,0172
KOH 44,8427
NaCl 1051,2270
∆H reaksi ###########
Q serap ###########
Total 12084,7264 Total 12084,7264

9 Thickener (H-212)
Fungsi : Untuk memisahkan sludge Mg(OH)2 dari filtrat
Kondisi operasi : T = 30 C = 303,2 K
P = 1 atm
Tref = 25 C = 298,2 K

<12> <14>
Thickener

<13>

Menghitung kelarutan komponen pada bahan masuk ke clarifier

- Na2SO4
Ksp = 0,0408
Massa Na2SO4 = 1747,452 kg
Mol Na2SO4 = 12,303 kmol
Mol [Na+] = 12302,538 mol
Mol [SO42-] = 12302,538 mol
r Na2SO4 = 2,66 g/L

24
 Lampiran A

Volume Na2SO4 = 656937,026 L

Qc Na2SO4 = 0,000351 x 0,018727
= 0,0000066
Karena Qc < Ksp, maka tidak terjadi pengendapan Na 2SO4

- MgSO4
Ksp = 0,0453
Massa MgSO4 = 3,044 kg
Mol MgSO4 = 0,025 kmol
Mol [Mg2+] = 25,290 mol
Mol [SO42-] = 25,290 mol
r MgSO4 = 2,66 g/L
Volume MgSO4 = 1144,405 L
Qc MgSO4 = 0,022099 x 0,022099
= 0,0004883
Karena Qc < Ksp, maka tidak terjadi pengendapan MgSO4

- CaSO4
Ksp = 0,0002098
Massa CaSO4 = 0,000 kg
Mol CaSO4 = 0,000 kmol
Mol [Ca2+] = 0,001 mol
Mol [SO42-] = 0,001 mol
r CaSO4 = 2,32 g/L
Volume CaSO4 = 0,047 L
Qc CaSO4 = 0,017041 x 0,017041
= 0,0002904
Karena Qc > Ksp, maka terjadi pengendapan CaSO4

- K2SO4
Ksp = 0,01297
Massa K2SO4 = 1,041 kg
Mol K2SO4 = 0,006 kmol
Mol [K+] = 5,977 mol
Mol [SO42-] = 5,977 mol
r K2SO4 = 2,66 g/L
Volume K2SO4 = 391,539 L
Qc K2SO4 = 0,000233 x 0,015265
= 0,0000036
Karena Qc < Ksp, maka tidak terjadi pengendapan K2SO4

- Mg(OH)2
Ksp = 5,610E-12

25
 Lampiran A

Massa Mg(OH)2 = 293,504 kg

Mol Mg(OH)2 = 5,033 kmol
Mol [Mg2+] = 5032,644 mol
-
Mol [OH ] = 5032,644 mol
r Mg(OH)2 = 2,36 g/L
Volume Mg(OH)2 = 124366,020 L
Qc Mg(OH)2 = 0,040466 x 0,001638
= 0,0000663
Karena Qc > Ksp, maka terjadi pengendapan Mg(OH)2

- Ca(OH)2
Ksp = 5,020E-06
Massa Ca(OH)2 = 0,012 kg
Mol Ca(OH)2 = 0,000 kmol
Mol [Ca2+] = 0,160 mol
-
Mol [OH ] = 0,160 mol
r Ca(OH)2 = 2,24 g/L
Volume Ca(OH)2 = 5,302 L
Qc Ca(OH)2 = 0,030229 x 0,000914
= 0,0000276
Karena Qc > Ksp, maka terjadi pengendapan Ca(OH)2

Data Kelarutan
Komponen Keterangan
kg/kg air Sumber
Na2SO4 0,0408 Perry Larut
MgSO4 0,0453 Perry Larut
CaSO4 0,000210 Perry Mengendap
K2SO4 0,01297 Perry Larut
Mg(OH)2 5,61E-12 Perry Mengendap
Ca(OH)2 5,02E-06 Perry Mengendap

Komponen masuk Thickener

Komponen Fraksi massa Flowrate (kg)
Liquid (komponen larut dalam air)
Na2SO4 0,324 1747,452
MgSO4 0,001 3,044
K2SO4 0,000 1,041
H2O 0,405 2182,274
HCl 0,001 3,196
NaOH 0,001 6,070
KOH 0,025 133,458
NaCl 0,189 1019,416
Solid (komponen tidak larut dalam air)

26
 Lampiran A

CaSO4 0,000 0,000

Mg(OH)2 0,054 293,504
Ca(OH)2 0,000 0,012
Total 5389,466

Asumsi liquid terikut solid = 2%

Berat fase liquid = 5095,9505 kg/hari
Liquid terikut solid (underflow) = 2% x 5095,9505
= 101,9190 kg/hari

http://web.deu.edu.tr/atiksu/ana52/wdesign03.html
Berat dari fase solid
= 293,5158 kg/hari
yang terikut dalam
= 1% x 293,5158
= 2,9352 kg/hari

Liquid overflow = (berat liquid - berat liquid terikut solid) + solid terikut liquid
= 5095,9505 - 101,9190 + 2,9352
= 4996,9667 kg/hari
Sludge keluar = berat solid + liquid terikut solid
= 290,581 + 101,919
= 392,500 kg/hari

Liquid keluar Sludge keluar

Komponen Fraksi massa Flowrate (kg) Komponen Fraksi massa Flowrate (kg)
Na2SO4 34,27% 1712,503 Na2SO4 8,90% 34,949
MgSO4 0,06% 2,983 MgSO4 0,02% 0,061
K2SO4 0,02% 1,021 K2SO4 0,01% 0,021
H2O 42,80% 2138,628 H2O 11,12% 43,645
HCl 0,06% 3,132 HCl 0,02% 0,064
NaOH 0,12% 5,948 NaOH 0,03% 0,121
KOH 2,62% 130,788 KOH 0,68% 2,669
NaCl 19,99% 999,027 NaCl 5,19% 20,388
CaSO4 0,00% 0,000 CaSO4 0,00% 0,000
Mg(OH)2 0,06% 2,935 Mg(OH)2 74,03% 290,569
Ca(OH)2 0,00% 0,000 Ca(OH)2 0,00% 0,012
Total 100,00% 4996,967 Total 100,00% 392,500

Neraca Massa Thickener (H-212)

Aliran Masuk Aliran Keluar
<12> <13> <14>
Komponen
Fraksi Flowrate Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam) massa (kg/jam)
Na2SO4 32,42% 1747,452 8,90% 34,949 34,27% 1712,503
MgSO4 0,06% 3,044 0,02% 0,061 0,06% 2,983

27
 Lampiran A

K2SO4 0,02% 1,041 0,01% 0,021 0,02% 1,021

H2O 40,49% 2182,274 11,12% 43,645 42,80% 2138,628
HCl 0,06% 3,196 0,02% 0,064 0,06% 3,132
NaOH 0,11% 6,070 0,03% 0,121 0,12% 5,948
KOH 2,48% 133,458 0,68% 2,669 2,62% 130,788
NaCl 18,91% 1019,416 5,19% 20,388 19,99% 999,027
CaSO4 0,00% 0,000 0,00% 0,000 0,00% 0,000
Mg(OH)2 5,45% 293,504 74,03% 290,569 0,06% 2,935
Ca(OH)2 0,00% 0,012 0,00% 0,012 0,00% 0,000
100,00% 5389,466 100,00% 392,500 100,00% 4996,967
Total
5389,466 5389,466

10 Rotary Drum Vacuum Filter (H-310)

Terjadi dua proses yaitu pencucian menggunakan water process dan pemisahan
Fungsi : Untuk menghilangkan impurities agar kemurnian Mg(OH) 2 yang
didapatkan tinggi
Kondisi operasi : T = 30 C = 303,2 K
P = <1 atm
Tref = 25 C = 298,2 K

<WP>

<14> <16>
Rotary Drum
Vacuum Filter

<17>

Komponen masuk Rotary Drum Vacuum Filter

Komponen Fraksi massa Flowrate (kg)
Na2SO4 8,90% 34,949
MgSO4 0,02% 0,061
K2SO4 0,01% 0,021
H2O 11,12% 43,645
HCl 0,02% 0,064
NaOH 0,03% 0,121
KOH 0,68% 2,669
NaCl 5,19% 20,388
CaSO4 0,00% 0,000
Mg(OH)2 74,03% 290,569
Ca(OH)2 0,00% 0,012
Total 392,500

28
 Lampiran A

Dasar perhitungan:
1 Perbandingan jumlah sludge dan air = 1 : 6
Air pencucian yang diperlukan = 2093,125 kg
(Lee, 2007)
2 Solid yang ingin dipisahkan adalah CaSO4 dan Ca(OH)2 agar didapatkan Mg(OH)2 dengan
kemurnian tinggi (99,5%). Pemisahan berdasarkan kelarutannya dalam air (kg/kg air).

Data Kelarutan
Komponen
kg/kg air Sumber
CaSO4 0,000210 Perry
Mg(OH)2 5,61E-12 Perry
Ca(OH)2 5,02E-06 Perry

Maka perlu penambahan air untuk meningkatkan kelarutan CaSO 4 dan Ca(OH)2 agar
terikut ke filtrat.
Kelarutan CaSO4 = 0,000210 kg/kg air
Penambahan air = massa CaSO4 (kg)
kelarutan CaSO4 (kg/kg air)
= 0,517 kg air
Kelarutan Ca(OH)2 = 0,000005 kg/kg air
Penambahan air = massa Ca(OH)2 (kg)
kelarutan Ca(OH)2 (kg/kg air)
= 2342,360 kg air
Namun, untuk melarutkan Ca(OH)2 memerlukan utilitas berupa water process yang banyak
sehingga 0,6 x cake Ca(OH)2 terikut kedalam proses selanjutnya.
3 Persen berat solid (cake ) yang dihasilkan = 80% (Ulrich, 1984)

Neraca Massa Rotary Drum Vacuum Filter (H-310)

Aliran Masuk
<14> <WP>
Komponen
Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam)
Na2SO4 8,90% 34,949 0,00% 0
MgSO4 0,02% 0,061 0,00% 0
K2SO4 0,01% 0,021 0,00% 0
H2O 11,12% 43,645 100,00% 2093,642
HCl 0,02% 0,064 0,00% 0
NaOH 0,03% 0,121 0,00% 0
KOH 0,68% 2,669 0,00% 0
NaCl 5,19% 20,388 0,00% 0
CaSO4 0,00% 0,000 0,00% 0
Mg(OH)2 74,03% 290,569 0,00% 0
Ca(OH)2 0,00% 0,012 0,00% 0
100,00% 392,500 100,00% 2093,642
Total
2486,142

29
 Lampiran A

Aliran Keluar
<16> <17>
Komponen
Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam)
Na2SO4 0,00% 0 1,59% 34,949
MgSO4 0,00% 0 0,00% 0,061
K2SO4 0,00% 0 0,00% 0,021
H2O 20,00% 58,116 97,35% 2137,288
HCl 0,00% 0 0,00% 0,064
NaOH 0,00% 0 0,01% 0,121
KOH 0,00% 0 0,12% 2,669
NaCl 0,00% 0 0,93% 20,388
CaSO4 0,00% 0 0,00% 0,000
Mg(OH)2 80,00% 232,455 0,00% 0
Ca(OH)2 0,00% 0,009 0,00% 0
100,00% 290,581 100,00% 2195,562
Total
2486,142

Neraca Panas
Menghitung ∆T
∆T = T operasi - T ref
= 303,15 - 298,15
= 5 K
Menghitung ∆H (kal)
∆H = n x Cp dT
∆H Na2SO4 = 0,2461 x 164,0000
= 40,3523

A. Entalpi Bahan Masuk

Komponen m (kg) BM Cp dT ∆H (kal)
Aliran <14>
Na2SO4 34,9490 142,04 164,0000 40,3523
MgSO4 0,0609 120,37 133,5000 0,0675
K2SO4 0,0208 174,26 165,5000 0,0198
H2O 43,6455 18,01 55,4384 134,3497
HCl 0,0639 36,46 34,7627 0,0609
NaOH 0,1214 40,00 253,3500 0,7689
KOH 2,6692 56,10 18,8500 0,8969
NaCl 20,3883 58,44 60,2637 21,0245
CaSO4 0,0001 136,14 116,9523 0,0001
Mg(OH)2 290,5688 58,32 91,0000 453,3909
Ca(OH)2 0,0118 74,10 107,0000 0,0170
Aliran <WP>
H2O 2093,6425 18,01 55,4384 6444,6581

30
 Lampiran A

Total 7095,6066

B. Entalpi Bahan Keluar

Komponen m (kg) BM Cp dT ∆H (kal)
Aliran <16>
H2O 58,1161 18,01 55,4384 178,8932
Mg(OH)2 232,4550 58,32 91,0000 362,7127
Ca(OH)2 0,0094 74,10 107,0000 0,0136
Aliran <17>
Na2SO4 34,9490 142,04 164,0000 40,3523
MgSO4 0,0609 120,37 133,5000 0,0675
K2SO4 0,0208 174,26 165,5000 0,0198
H2O 2137,2880 18,01 55,4384 6579,0078
HCl 0,0639 36,46 0,9299 0,0016
NaOH 0,1214 40,00 253,3500 0,7689
KOH 2,6692 56,10 18,8500 0,8969
NaCl 20,3883 58,44 60,2637 21,0245
Total 7183,7588

Neraca Panas
Entalpi Bahan Masuk = Entalpi keluar + Q serap
7095,6066 = 7183,7588 + Q serap
Q serap = -88,1522

Neraca Panas Rotary Drum Vacuum Filter (H-310)

Masuk Keluar
Komponen ∆H (kal) Komponen ∆H (kal)
<Aliran 14> <Aliran 16>
Na2SO4 40,3523 H2O 178,8932
MgSO4 0,0675 Mg(OH)2 362,7127
K2SO4 0,0198 Ca(OH)2 0,0136
H2O 134,3497 <Aliran 17>
HCl 0,0609 Na2SO4 40,3523
NaOH 0,7689 MgSO4 0,0675
KOH 0,8969 K2SO4 0,0198
NaCl 21,0245 H2O 6579,0078
CaSO4 0,0001 HCl 0,0016
Mg(OH)2 453,3909 NaOH 0,7689
Ca(OH)2 0,0170 KOH 0,8969
<WP> NaCl 21,0245
H2O 6444,6581 Q serap -88,1522
Total 7095,6066 Total 7095,6066

11 Srew Conveyor (J-311)

Fungsi : Mengalirkan bahan ke rotary dryer

31
 Lampiran A

Kondisi Operasi : P = 1 atm

T operasi = 30 C = 303,15 K

Komponen cake yang masuk ke screw conveyor ke rotary dryer

Komponen Berat (kg) Fraksi Berat
Mg(OH)2 232,4550 80,00%
Ca(OH)2 0,0094 0,00%
H2O 58,1161 20,00%
Total 290,5805 100,00%

Total Liquid = 58,1161 kg

Total Solid = 290,5711 kg

<16> <18>
Screw Conveyor

Neraca Massa Screw Conveyor (J-311)

Aliran Masuk Aliran Keluar
<16> <18>
Komponen
Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam)
Mg(OH)2 80,00% 232,455 80,00% 232,455
Ca(OH)2 0,00% 0,009 0,00% 0,009
H2O 20,00% 58,116 20,00% 58,116
Total 100,00% 290,581 100,00% 290,581

12 Air Heater (E-322)

Fungsi : Untuk memanaskan udara sebelum masuk ke rotary dryer
Dari sampangkab.go.id didapatkan data sebegai berikut :
Rata-rata suhu udara di Sampang sebesar = 33 C
Kondisi Operasi : P = 1 atm
Tin = 33 C = 306,15 K
Tout = 120 C = 393,15 K
Tref = 25 C = 298,15 K
l0 pada Tref = 2547,2 kJ/kg

steam
Tout = 120 C
<19> <20> = 393,2 K
Heat Exchanger
Tin = 33 C
= 306,2 K
steam
T = 306,15 K
G = 1898,326 kg dry air

32
 Lampiran A

H = 0,023793 kg H2O/kg dry air

Entalpi udara masuk, T ref = 298,2 K

Ĥin = Cs (T-Tref) + λ0
Cs = 1,005 + 1,88 H kJ/kg dryair K
Ĥin = 69,0028 kJ/kg dryair K
= 16,4921 kkal/kg

Entalpi udara masuk = G x Ĥin

= 1898,326 x 16,4921
= 31307,32 kkal

Entalpi udara keluar, T ref = 298,2 K

Ĥout = Cs (T-Tref) + λ0
Cs = 1,005 + 1,88 H kJ/kg dryair K
Ĥout = 99,7244 kJ/kg dryair K
= 23,8347 kkal/kg

Entalpi udara keluar = G x Ĥin

= 1898,326 x 23,8347
= 45246,02 kkal

Asumsi Q Loss= 0,05 Q supply (Ulrich: 432)

Panas dibutuhkan (Q supply) = Entalpi udara keluar - Entalpi udara masuk
= 45246,024 - 31307,317
= 14672,322 kkal
Panas yang hilang (Q loss) = 733,616 kkal

Neraca Panas Air Heater (E-322)

Masuk Keluar
Komponen ∆H (kkal) Komponen ∆H (kkal)
<Aliran 19> <Aliran 20>
Udara + H2O 31307,317 Udara + H2O 45246,024
Q (supply) 14672,322 Q (loss) 733,616
Total 45979,6398 Total 45979,6398

D. Kebutuhan Steam
Data steam didapatkan dari Appendiks F1 untuk T = 150 C = 423,2 K
Hv = 2733,9 kJ/kg = 650,9286 kkal/kg
HL = 589,13 kJ/kg = 140,269 kkal/kg
λ = Hv - HL = 510,6595 kkal/kg

Q steam = M steam x λ
M steam = Q steam
λ
= 14672,32

33
 Lampiran A

510,6595
= 28,7321 kg/jam

13 Rotary Dryer (B-320)

Neraca Massa
Fungsi : Untuk mengeringkan cake Mg(OH)2 dengan udara panas
Kondisi Operasi : P = 1 atm
T operasi = 100 C = 373,15 K

<22>
T = 43,86 C
= 317 K
T = 81,93 C
<18> <21> = 355,1 K
Rotary Dryer
Ts1 = 30 C
= 303,2 K
<20>
Udara panas
TG1 = 120 C
= 393,2 K

T ref = 25 C
= 298,2 K

Kandungan air dalam feed = 58,116 Kg

Mg(OH)2 kering = 232,4644 Kg
Kadar air yang diinginkan dalam produk = 0,50%
Kandungan air dalam produk = 1,168 kg
Total solid kering = 233,633 kg
Asumsi solid yang terbawa udara panas ke Cyclone sebesar = 1%
Jumlah solid terbawa ke Cyclone = 2,325 kg
Total solid keluar rotary dryer = 230,140 kg
Air yang teruapkan = 56,948 kg

Dari sampangkab.go.id didapatkan data sebegai berikut :

Rata-rata presentase Relative Humidity (HR) di Sampang sebesar = 88 %
Tekanan total (P) = 1 atm
= 101,325 kPa

Perhitungan partial pressure (Pa) of water vapor in the air

Tekanan uap air (Pas) pada suhu 30 C = 4,242 kPa ( Dari steam table Geankoplis)
HR = 100 x Pa (Eq. 9.3-4 Geankoplis)
Pas
Pa = 3,733 kPa --> Tekanan uap air

Perhitungan humidity udara masuk (Hin atau H1)

34
 Lampiran A

18,02 Pa (Eq. 9-3-1 Geankoplis)

Hin = x
28,97 (P - Pa)
18,02 3,733
= x
28,97 97,592
= 0,023793 kg H2O/kg dry air

Suhu dry bulb masuk (TG1) = 120 C

= 248 F
= 393,15 K
Pada H = 0,023793 kg H2O udara, maka didapat suhu wet bulb (Tw)
Tw = 28 C
82,4 F

Secara empiris, rotary dryer beroperasi secara ekonomis ketika total Number of Transfer
Units (NTU) berada pada 1,5 - 2,5 (Badger dan Banchero, 1995)
Oleh karena itu, diambil asumsi nilai NTU sebesar = 1,758

(TG1 - Tw)
NTU = ln
(TG2 - Tw)
165,6
1,758 = ln
TG2 - 82,4
= 165,6
5,801
TG2 - 82,4
TG2 = 110,9477 F
= 43,85982 C
= 317,0098 K

Mencari asumsi suhu produk keluar (Ts2)

TS2 = (TG1 + TG2)/2
TS2 = 81,930 C
= 179,474 F

Fraksi Komponen Masuk Dryer

Dry Solid = 0,800 kg drysolid/kg total
H2O = 0,200 kg H2O/kg total
Moisture Content (X1) = 0,250 kg H2O/kg drysolid

Fraksi Komponen yang Diinginkan Keluar dari Rotary Dryer

Dry Solid = 0,995 kg drysolid/kg total
H2O = 0,005 kg H2O/kg total
Moisture Content (X2) = 0,0051 kg H2O/kg drysolid

Neraca Massa Komponen H2O

G x Hin + Ls in x X1 = G x Hout + Ls out x X2
0,0238 G + 58,1161 = G x Hout + 1,1682 …..(1)

35
 Lampiran A

Neraca Energi Dryer

G.Ĥin + Ls x H'in + Q = G.Ĥout + Ls x H'out

Dimana : G = Rate udara panas (kg/jam)

Ĥout = Humid heat udara keluar (kJ/kg dry air )
Ĥin = Humid heat udara masuk (kJ/kg dry air )
LsH'1 = Entalphy bahan masuk (kJ/jam)
LsH'2 = Entalphy bahan keluar (kJ/jam)
Q = Heat loss (kJ/jam)
Cs = 1,005 + 1,88 H kJ/kg dryair K

Ĥin = Cs (T-Tref) + Hλ0

Ĥin = 157,8337 kJ/kg dryair K
= 37,72317 kkal/kg
Ĥout = 18,95411 + 2470,214 H2

G = (Ls H'out - Ls H'in)/(Hin-Hout) Substitutsi ke Pers. 1

G = 12571,9550 - 1177,6459
138,8796 - 2470,2145 H2

Substitusi H ke Pers G= dengan asumsi H2

H2 = 0,054 kg H2O/kg dryair
G = 1898,326 kg
Faktor Error
103,2826 = 103,2826
0,00

Ĥout = 151,8314 kJ/kg air

= 36,2886 kkal/kg
Entalpi udara masuk = 71610,86 kkal
Entalpi udara keluar = 68887,55 kkal

Neraca Massa Rotary Dryer (B-320)

Aliran Masuk
<18> <20>
Komponen
Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam)
Mg(OH)2 80,00% 232,455
Ca(OH)2 0,00% 0,009
H2O 20,00% 58,116 2,32% 45,166
Udara kering 97,68% 1898,326
100,00% 290,581 100,00% 1943,492
Total 2234,073
Aliran Keluar
<21> <22>
Komponen

36
 Lampiran A
Komponen
Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam)
Mg(OH)2 99,49% 230,130 0,12% 2,325
Ca(OH)2 0,00% 0,009 0,00% 0,000
H2O 0,51% 1,168 5,10% 102,114
Udara kering 94,79% 1898,326
100,00% 231,308 100,00% 2002,765
Total
2234,073

Neraca Energi
A. Entalpi Bahan Masuk
Komponen m (kg) BM Cp ∆H (kal)
Aliran <18>
Mg(OH)2 232,4550 117,0 133,5000 265,3453
Ca(OH)2 0,0094 165,5 107,0000 0,0061
H2O 58,1161 18,0 4,9933 16,1128
Total 290,5805 281,4641

B. Entalpi Bahan Keluar

Komponen m (kg) BM Cp ∆H (kal)
Aliran <21>
Mg(OH)2 230,1305 117,0 1520,0285 2991,0042
Ca(OH)2 0,0093 165,5 1218,3000 0,0686
H2O 1,1682 18,0 56,8536 3,6876
Total 231,3079 2994,7604

C. Entalpi Solid Terbawa Udara:

Komponen m (kg) BM Cp ∆H (kal)
Aliran <22>
Mg(OH)2 2,3246 117,0 503,5571 10,0087257
Ca(OH)2 0,0001 165,5 403,6000 0,0002294
Total 2,3246 10,0089551

Neraca Energi Rotary Dryer (B-320)

Aliran Masuk Aliran Keluar
<18> <20> <21> <22>
Komponen
DH (kkal) DH (kkal) DH (kkal) DH (kkal)
Mg(OH)2 265,345 2991,004 10,009
Ca(OH)2 0,006 0,069 0,000
H2O 16,113 3,688
H2O + Udara
71610,858 0,000 68887,553
kering
281,464 71610,858 2994,760 68897,562
Total 71892,322 71892,322

37
 Lampiran A

14 Cyclone I (H-323)
Fungsi : Menangkap solid yang terikut dalam udara keluar rotary dryer
Kondisi Operasi : P = 1 atm
T operasi = 43,86 C = 317,01 K
Effisiensi cyclone = 98%

Udara + uap ke atmosfer

<23>
<22>
Uap dan solid
dari rotary dryer

<24>
Solid ke screw conveyor

Solid hilang terikut udara = 2,00%

Massa solid masuk = 2,325 kg
Massa solid terikut udara = 0,046 kg
Massa solid terpisah dari udara = 2,278 kg

Neraca Massa Cyclone I (J-311)

Aliran Masuk Aliran Keluar
<22> <23> <24>
Komponen
Fraksi Flowrate Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam) massa (kg/jam)
Mg(OH)2 0,12% 2,325 0,0000% 0,000 100,00% 2,325
Ca(OH)2 0,00% 0,000 0,0000% 0,000 0,00% 0,000
H2O 5,10% 102,114 5,105% 102,114
Udara kering 94,79% 1898,326 94,895% 1898,326
100,00% 2002,765 100,00% 2000,440 100,00% 2,325
Total
2002,765 2002,765

14 Srew Conveyor (J-311)

Fungsi : Mengalirkan bahan dari rotary dryer menuju rotary cooler
Kondisi Operasi : P = 1 atm
T operasi = 81,930 C = 355,08 K

Solid dari cyclone

<24>

<21> <25>
Screw Conveyor
Solid dari rotary dryer Solid menuju rotary cooler

Neraca Massa Screw Conveyor (J-311)

38
 Lampiran A

Aliran Masuk Aliran Keluar

<21> <24> <25>
Komponen
Fraksi Flowrate Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam) massa (kg/jam)
Mg(OH)2 99,49% 230,130 100,00% 2,325 99,50% 232,455
Ca(OH)2 0,00% 0,009 0,00% 0,000 0,00% 0,009
H2O 0,51% 1,168 0,50% 1,168
100,00% 231,308 100,00% 2,325 100,00% 233,633
Total
233,633 233,633

15 Air Cooler (E-331)

Fungsi : Untuk mendinginkan udara sebelum masuk ke rotary cooler

Dari sampangkab.go.id didapatkan data sebegai berikut :

Rata-rata suhu udara di Sampang sebesar = 33 C
Kondisi Operasi : P = 1 atm
Tin = 33 C = 306,15 K
Tout = 20 C = 293,15 K
Tref = 25 C = 298,15 K
l0 pada Tref = 2547,2 kJ/kg

tin = 30 C
= 303,2 K
CW
Tout = 28 C
<26> <27> = 301,2 K
Heat Exchanger
Tin = 33 C
= 306,2 K
CW tin = 30 C
= 303,2 K

T = 306,15 K
G = 1958,359 kg dry air
H = 0,023816 kg H2O/kg dry air

Entalpi udara masuk, T ref = 298,2 K

Ĥin = Cs (T-Tref) + λ0
Cs = 1,005 + 1,88 H kJ/kg dryair K
Ĥin = 69,0625 kJ/kg dryair K
= 16,5063 kkal/kg

Entalpi udara masuk = G x Ĥin

= 1958,359 x 16,5063
= 32325,33 kkal

Entalpi udara keluar, T ref = 298,2 K

39
 Lampiran A

Ĥout = Cs (T-Tref) + λ0
Cs = 1,005 + 1,88 H kJ/kg dryair K
Ĥout = 3,1941 kJ/kg dryair K
= 0,7634 kkal/kg

Entalpi udara keluar = G x Ĥout

= 1958,359 x 0,7634
= 1495,026 kkal

Panas yang dilepaskan (Q loss) = Entalpi udara keluar - Entalpi udara masuk
= 1495,026 - 32325,328
= -30830,302 kkal

Neraca Panas Air Cooler (E-331)

Masuk Keluar
Komponen ∆H (kkal) Komponen ∆H (kkal)
<Aliran 26> <Aliran 27>
Udara + H2O 32325,328 Udara + H2O 1495,026
Q (loss) -30830,302
Total 1495,0258 Total 1495,0258
Q yang diserap air pendingin = Q keluar - Q masuk
-128993,983 = m x cp x Dt
= m x 1,0010 x
m = #DIV/0! g/jam
m = #DIV/0! kg/jam

16 Rotary Cooler (B-320)

Neraca Massa
Fungsi : Untuk mendinginkan Mg(OH)2 dari rotary cooler
Kondisi Operasi : P = 1 atm
T operasi = 30 C = 303,15 K

<29>
T = 32 C
= 305,2 K
T = 30,0 C
<25> <28> = 303,2 K
Rotary Cooler
T = 81,93 C
= 355,1 K
<26>
Udara
T = 28 C
= 301,2 K

T ref = 25 C
= 298,2 K

40
 Lampiran A

Asumsi solid terbawa udara panas ke Cyclone sebesar = 1%

Komponen dry Mg(OH)2 terikut udara panas = 1% x mt x Xi
Dimana : mt = massa total feed masuk rotary cooler
Xi = fraksi massa komponen feed masuk rotary cooler

Komposisi komponen dry Mg(OH)2 yang terikut ke cyclone :

Komponen Flowrate (Kg/h)
Mg(OH)2 2,3246
Ca(OH)2 0,0001
H2O 0,0117
Total 2,3363
Suhu solid masuk ke rotary cooler (Ts1) = 81,93 C = 355,08 K
Suhu udara masuk ke rotary cooler (TG1)= 28 C = 301,15 K

Asumsi tidak terjadi pengeringan Mg(OH)2 lagi (Hin = Hout)

Agar Mg(OH)2 tidak higroskopis, maka RH dibuat = 88 % (TIS,2021)

Perhitungan partial pressure (Pa) of water vapor in the air

Tekanan total (P) = 1 atm = 101,325 kPa
Tekanan uap air (Pas) pada suhu 30 C = 4,246 kPa ( Dari steam table Geankoplis)
= 100 x Pa (Eq. 9.3-4 Geankoplis)
HR
Pas
= 100 x Pa
88
4,246
Pa = 3,736 kPa --> Tekanan uap air

Perhitungan humidity udara masuk (Hin atau H1)

18,02 Pa (Eq. 9-3-1 Geankoplis)
Hin = x
28,97 (P - Pa)
18,02 3,736
= x
28,97 97,589
= 0,023816 kg H2O/kg dry air

Suhu dry bulb masuk (TG1) = 28 C

= 82,4 F
= 301,15 K
Pada H = 0,023816 kg H2O udara, maka didapat suhu wet bulb (Tw)
Tw = 26 C
78,8 F

Target suhu keluar (Ts2) = 30 C

TS2 = (TG1 + TG2)/2
28 + TG2
30 =
2

41
 Lampiran A

TG2 = 32 C
= 90 F
= 305 K

Entalpi solid masuk = 2063,1628 kkal

Neraca Energi Cooler

G.Ĥin + Ls x H'in + Q = G.Ĥout + Ls x H'out

Dimana : G = Rate udara panas (kg/jam)

Ĥout = Humid heat udara keluar (kJ/kg dry air )
Ĥin = Humid heat udara masuk (kJ/kg dry air )
LsH'1 = Entalphy bahan masuk (kJ/jam)
LsH'2 = Entalphy bahan keluar (kJ/jam)
Q = Heat loss (kJ/jam)
Cs = 1,005 + 1,88 H kJ/kg dryair K

Ĥin = Cs (T-Tref) + Hλ0

Ĥin = 61,31557 kJ/kg dryair K
= 14,65477 kkal/kg
Ĥout = 65,3348
= 15,61539 kkal/kg

G = (Ls H'out - Ls H'in)/(Hin-Hout) Substitutsi ke Pers. 1

181,9223 - 2063,1628
G =
14,6548 - 15,6154
G = 1958,3589 kg dry air

Neraca Massa Rotary Cooler (B-320)

Aliran Masuk
<25> <26>
Komponen
Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam)
Mg(OH)2 99,50% 232,455
Ca(OH)2 0,00% 0,009
H2O 0,50% 1,168 2,33% 46,640
Udara kering 97,67% 1958,359
100,00% 233,633 100,00% 2004,999
Total 2238,632
Aliran Keluar
<27> <28>
Komponen
Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam)
Mg(OH)2 99,50% 230,130 0,12% 2,325
Ca(OH)2 0,00% 0,009 0,00% 0,0001
H2O Padatan 0,50% 1,156 0,00% 0,012

42
 Lampiran A

Udara kering 97,56% 1958,359

H2O 2,32% 46,640
100,00% 231,296 100,00% 2007,336
Total
2238,632
Neraca Energi
A. Entalpi Bahan Masuk
Komponen m (kg) BM Cp ∆H (kal)
Aliran <19>
Mg(OH)2 232,4550 117,0 1036,1243 2059,4059
Ca(OH)2 0,0094 165,5 1218,3000 0,0692
H2O 1,1682 18,0 56,8536 3,6876
Total 233,6326 2063,1628

B. Entalpi Bahan Keluar

Komponen m (kg) BM Cp ∆H (kal)
Aliran <21>
Mg(OH)2 230,1305 117,0 91,0000 179,0633
Ca(OH)2 0,0093 165,5 107,0000 0,0060
H2O 1,1565 18,0 4,9933 0,3206
Total 231,2963 179,3900

C. Entalpi Solid Terbawa Udara:

Komponen m (kg) BM Cp ∆H (kal)
Aliran <22>
Mg(OH)2 2,3246 117,0 127,4000 2,5322
Ca(OH)2 0,0001 165,5 149,8000 0,0001
Total 2,3246 2,5323

Neraca Energi Rotary Cooler (B-320)

Aliran Masuk Aliran Keluar
<25> <26> <27> <28>
Komponen
DH (kkal) DH (kkal) DH (kkal) DH (kkal)
Mg(OH)2 2059,4059 179,0633 2,5322
Ca(OH)2 0,0692 0,0060 0,0001
H2O 3,6876 0,3206
H2O + Udara
28699,3028 30580,5433
kering
2063,1628 28699,3028 179,3900 30583,0756
Total 30762,4656 30762,4656

15 Cyclone II (H-332)
Fungsi : Menangkap solid yang terikut dalam udara keluar rotary cooler
Kondisi Operasi : P = 1 atm
T operasi = 32 C = 305,15 K
Effisiensi cyclone = 98%

43
 Lampiran A

Udara + uap ke atmosfer

<29>
<28>
Uap dan solid
dari rotary cooler

<30>
Solid ke screw conveyor

Solid hilang terikut udara = 2,00%

Massa solid masuk = 2,325 kg
Massa solid terikut udara = 0,046 kg
Massa solid terpisah dari udara = 2,278 kg

Neraca Massa Cyclone I (J-311)

Aliran Masuk Aliran Keluar
<28> <29> <30>
Komponen
Fraksi Flowrate Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam) massa (kg/jam)
Mg(OH)2 0,12% 2,325 0,0024% 0,046 99,50% 2,278
Ca(OH)2 0,00% 0,000 0,0000% 0,000 0,00% 0,000
H2O Padatan 0,00% 0,012 0,0000% 0,000 0,50% 0,011
Udara kering 99,88% 1958,359 99,998% 1958,359
H2O 2,38% 46,640 2,3816% 46,640
100,00% 1960,695 100,00% 1958,406 100,00% 2,290
Total
1960,695 1960,695

16 Bucket Elevator (J-333)

Fungsi : Mengalirkan bahan dari rotary cooler menuju ball mill
Kondisi Operasi : P = 1 atm
T operasi = 30 C = 303,15 K

Solid dari cyclone

<30>

<27> <31>
Bucket Elevator
Solid dari rotary cooler Solid menuju ball mill

Neraca Massa Screw Conveyor (J-311)

Aliran Masuk Aliran Keluar
<27> <30> <31>
Komponen
Fraksi Flowrate Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam) massa (kg/jam)

44
 Lampiran A

Mg(OH)2 99,50% 230,130 99,50% 2,278 99,48% 232,409

Ca(OH)2 0,00% 0,009 0,00% 0,000 0,00% 0,009
H2O 0,50% 1,156 0,50% 0,011 0,50% 1,168
100,00% 231,296 100,00% 2,290 99,98% 233,586
Total
233,586 233,586

17 Ball Mill (C-340)

Fungsi : Mengecilkan ukuran produk agar sesuai dengan spesifikasi

Recycle dari screener

<34>

<31> <32>
Ball Mill
Mg(OH)2 dari Solid menuju screener
screw conveyor

Asumsi : Recycle Solid Mg(OH)2 dari screener sebesar = 5%

Neraca Massa Overall

233,586 x <31> = 0,994801 x 0,95 x <34>
233,586 x 0,994801 = 0,994801 x 0,95 x
232,3714 = 0,945061 x <34>
<34> = 245,8799

H2O recycle pada aliran keluar ball mill = 1,229153

Mg(OH)2 recycle pada aliran keluar ball mill
= 244,6015

Aliran Mg(OH)2 recycle

<34> = 5% x 245,8799
<34> = 12,29399

H2O recycle menuju ball mill = 0,061458

Mg(OH)2 recycle menuju ball mill = 12,23253

Neraca Massa Ball Mill (C-340)

Aliran Masuk Aliran Keluar
<31> <34> <32>
Komponen
Fraksi Flowrate Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam) massa (kg/jam)
Mg(OH)2 99,50% 232,409 99,496% 12,168 99,50% 244,577
Ca(OH)2 0,00% 0,009 0,004% 0,000 0,00% 0,010
H2O 0,50% 1,168 0,500% 0,061 0,50% 1,229
100,00% 233,586 100,00% 12,230 100,00% 245,816
Total
245,816 245,816

45
 Lampiran A

18 Screener (H-341)
Fungsi : Menyaring produk agar sesuai dengan spesifikasi sebelum masuk
ke tangki penyimpanan

<33> <35>
Screener
Mg(OH)2 dari ball mill Produk menuju screw conveyor

<34>
Recycle menuju ball mill

Asumsi : Recycle Solid Mg(OH)2 menuju ball mill sebesar = 5%

Neraca Massa Screener (C-340)

Aliran Masuk Aliran Keluar
<33> <34> <35>
Komponen
Fraksi Flowrate Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam) massa (kg/jam)
Mg(OH)2 99,50% 244,577 99,50% 12,168 99,50% 232,409
Ca(OH)2 0,00% 0,010 0,00% 0,000 0,00% 0,009
H2O 0,50% 1,229 0,50% 0,061 0,50% 1,168
100,0% 245,816 100,0% 12,230 100,0% 233,586
Total
245,816 245,816

19 Srew Conveyor (J-342)

Fungsi : Mengalirkan produk dari screener menuju tangki penyimpanan

<35> <36>
Screw Conveyor
Produk dari screener Produk menuju tangki penyimpanan

Neraca Massa Screw Conveyor (J-342)

Aliran Masuk Aliran Keluar
<35> <36>
Komponen
Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam)
Mg(OH)2 99,50% 232,409 99,50% 232,409
Ca(OH)2 0,00% 0,009 0,00% 0,009
H2O 0,50% 1,168 0,50% 1,168
100,0% 233,586 100,0% 233,586
Total
233,586 233,586

20 Tangki Penyimpanan (F-343)

46
 Lampiran A

Fungsi : Menyimpan dan menampung produk Mg(OH)2

<36> <37>
Tangki
Penyimpanan
Produk dari menuju unit pengemasan
screw conveyor

Neraca Massa Tangki Penyimpanan (F-343)

Aliran Masuk Aliran Keluar
<36> <37>
Komponen
Fraksi Flowrate Fraksi Flowrate
massa (kg/jam) massa (kg/jam)
Mg(OH)2 99,50% 232,409 99,50% 232,409
Ca(OH)2 0,00% 0,009 0,00% 0,009
H2O 0,50% 1,168 0,50% 1,168
100,0% 233,586 100,0% 233,586
Total
233,586 233,586

Komposisi produk menuju unit pengemasan

Komponen Fraksi massa Flowrate (kg/jam)
Mg(OH)2 99,50% 232,409
Ca(OH)2 0,00% 0,009
H2O 0,50% 1,168
Total 100,00% 233,586

Di goal seek, basis bahan baku

Produk = 233,586 kg
Error = 2,84217E-13

Kode Nama Alat Jumlah Kebutuhan Panas (kal)

R-130 Reaktor Dekarboksilasi 1 742111,484
R-210 Reaktor Presipitasi 1 12711816,8384
H-310 Rotary Drum Vacuum Filter 1 -88,1522
E-322 Air Heater 1 14672,322
B-320 Rotary Dryer 1 71892,322
E-331 Air Cooler 1 -30830,302
B-330 Rotary Cooler 1 30762,4656
Total 13540336,9787

47
 Lampiran A

3577,284
3,5772845

48
Lampiran A

49
Lampiran A

50
Lampiran A

51
Lampiran A

52
Lampiran A

53
Lampiran A

54
Lampiran A

55
Lampiran A

56
Lampiran A

57
Lampiran A

58
Lampiran A

59
Lampiran A

60
Lampiran A

61
Lampiran A

62
Lampiran A

63
 Lampiran A

5,033

0,00016

64
 Lampiran A

1,18936

17,4423

65
Lampiran A

66
Lampiran A

67
Lampiran A

68
Lampiran A

69
Lampiran A

70
Lampiran A

71
Lampiran A

72
Lampiran A

73
Lampiran A

74
Lampiran A

75
Lampiran A

76
Lampiran A

77
Lampiran A

78
 Lampiran A

C. Neraca Energi Total

H masuk + Q supply = H Keluar + Q Loss
Asumsi Q Loss = 0,05

H masuk + Q supply = H Keluar + Q Loss

0,0000 + Q Supply
0,95

79
Lampiran A

80
Lampiran A

81
Lampiran A

82
 Lampiran A

2286,93

83
Lampiran A

84
Lampiran A

85
Lampiran A

86
Lampiran A

87
Lampiran A

88
 Lampiran A

2286,93

89
Lampiran A

90
Lampiran A

91
Lampiran A

92
Lampiran A

93
Lampiran A

94
Lampiran A

95
Lampiran A

96
Lampiran A

97
Lampiran A

98
Lampiran A

99
Lampiran A

100
Lampiran A

101
Lampiran A

102
Lampiran A

103
Lampiran A

104
Lampiran A

105
Lampiran A

106
Lampiran A

107
Lampiran A

108
Lampiran A

109
Lampiran A

110
Lampiran A

111
Lampiran A

112
Lampiran A

113
Lampiran A

114
Lampiran A

115
Lampiran A

116
Lampiran A

117
Lampiran A

118
Lampiran A

119
Lampiran A

120
Lampiran A

121
Lampiran A

122
Lampiran A

123
Lampiran A

124
Lampiran A

125
 Lampiran A

Q supply (Ulrich: 432)

Q Supply = 0,0000 + 0,05

Q supply = 0,0000
Q supply = 0,0000 kkal
Q loss = 0,0000 kkal

°C

126
Lampiran A

127
Lampiran A

128
Lampiran A

129
Lampiran A

130
Lampiran A

131
Lampiran A

132
Lampiran A

133
Lampiran A

134
Lampiran A

135
Lampiran A

136
Lampiran A

137
Lampiran A

138
Lampiran A

139
Lampiran A

140
Lampiran A

141
Lampiran A

142
Lampiran A

143
Lampiran A

144
Lampiran A

145
Lampiran A

146
Lampiran A

147
Lampiran A

148
Lampiran A

149
Lampiran A

150
Lampiran A

151
Lampiran A

152
Lampiran A

153
Lampiran A

154
Lampiran A

155
Lampiran A

156
Lampiran A

157
Lampiran A

158
Lampiran A

159
Lampiran A

160
Lampiran A

161
Lampiran A

162
Lampiran A

163
Lampiran A

164
Lampiran A

165
Lampiran A

166
Lampiran A

167
Lampiran A

168
Lampiran A

169
Lampiran A

170
Lampiran A

171
Lampiran A

172
 Lampiran A

0,05 Q supply

(Smith & Van Ness 6th ed)

173
