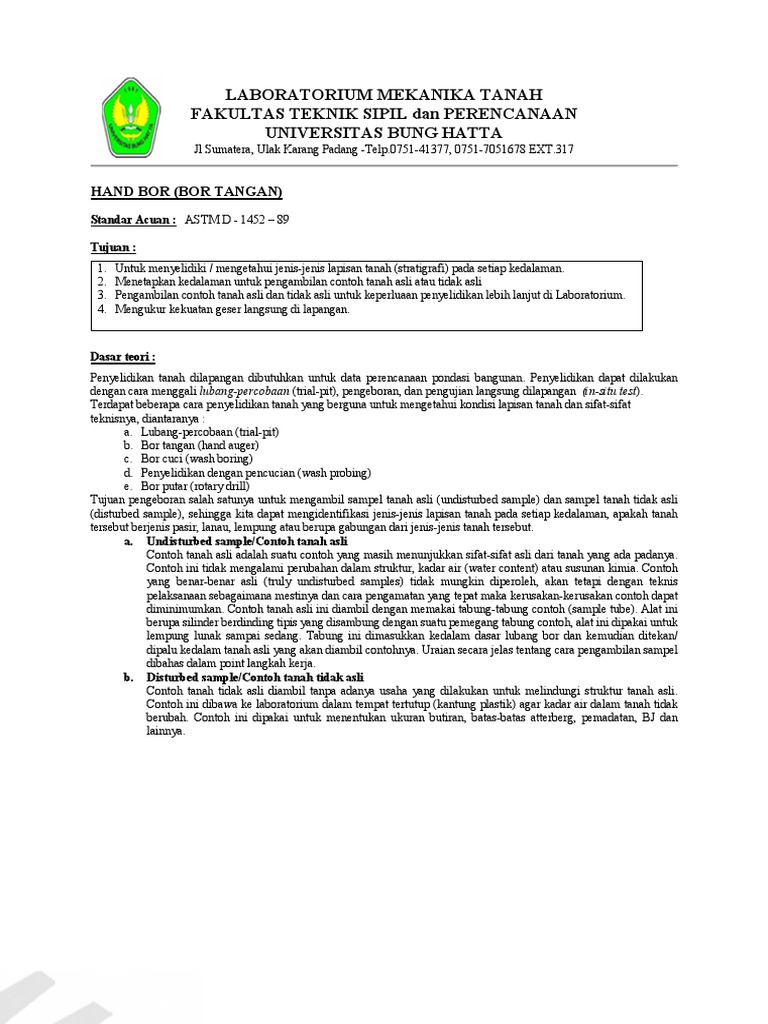

HAND BOR (BOR TANGAN)

Standar Acuan : ASTM D - 1452 – 89

Tujuan :
1. Untuk menyelidiki / mengetahui jenis-jenis lapisan tanah (stratigrafi) pada setiap kedalaman.
2. Menetapkan kedalaman untuk pengambilan contoh tanah asli atau tidak asli
3. Pengambilan contoh tanah asli dan tidak asli untuk keperluaan penyelidikan lebih lanjut di Laboratorium.
4. Mengukur kekuatan geser langsung di lapangan.

Dasar teori :
Penyelidikan tanah dilapangan dibutuhkan untuk data perencanaan pondasi bangunan. Penyelidikan dapat dilakukan
dengan cara menggali lubang-percobaan (trial-pit), pengeboran, dan pengujian langsung dilapangan (in-situ test).
Terdapat beberapa cara penyelidikan tanah yang berguna untuk mengetahui kondisi lapisan tanah dan sifat-sifat
teknisnya, diantaranya :
a. Lubang-percobaan (trial-pit)
b. Bor tangan (hand auger)
c. Bor cuci (wash boring)
d. Penyelidikan dengan pencucian (wash probing)
e. Bor putar (rotary drill)
Tujuan pengeboran salah satunya untuk mengambil sampel tanah asli (undisturbed sample) dan sampel tanah tidak asli
(disturbed sample), sehingga kita dapat mengidentifikasi jenis-jenis lapisan tanah pada setiap kedalaman, apakah tanah
tersebut berjenis pasir, lanau, lempung atau berupa gabungan dari jenis-jenis tanah tersebut.
a. Undisturbed sample/Contoh tanah asli
Contoh tanah asli adalah suatu contoh yang masih menunjukkan sifat-sifat asli dari tanah yang ada padanya.
Contoh ini tidak mengalami perubahan dalam struktur, kadar air (water content) atau susunan kimia. Contoh
yang benar-benar asli (truly undisturbed samples) tidak mungkin diperoleh, akan tetapi dengan teknis
pelaksanaan sebagaimana mestinya dan cara pengamatan yang tepat maka kerusakan-kerusakan contoh dapat
diminimumkan. Contoh tanah asli ini diambil dengan memakai tabung-tabung contoh (sample tube). Alat ini
berupa silinder berdinding tipis yang disambung dengan suatu pemegang tabung contoh, alat ini dipakai untuk
lempung lunak sampai sedang. Tabung ini dimasukkan kedalam dasar lubang bor dan kemudian ditekan/
dipalu kedalam tanah asli yang akan diambil contohnya. Uraian secara jelas tentang cara pengambilan sampel
dibahas dalam point langkah kerja.
b. Disturbed sample/Contoh tanah tidak asli
Contoh tanah tidak asli diambil tanpa adanya usaha yang dilakukan untuk melindungi struktur tanah asli.
Contoh ini dibawa ke laboratorium dalam tempat tertutup (kantung plastik) agar kadar air dalam tanah tidak
berubah. Contoh ini dipakai untuk menentukan ukuran butiran, batas-batas atterberg, pemadatan, BJ dan
lainnya.
 LABORATORIUM MEKANIKA TANAH
FAKULTAS TEKNIK SIPIL dan PERENCANAAN
UNIVERSITAS BUNG HATTA
Jl Sumatera, Ulak Karang Padang -Telp.0751-41377, 0751-7051678 EXT.317

Jenis-Jenis Sifat Mengidentifikasi Tanah Dilapangan

Tanah Tanah Ciri-Cirinya Keterangan
a. Lepas Dapat digali dengan sekop, pasak Jika diremas dengan air akan
kayu 50 mm dapat ditancapkan. terasa kasar.
Pasir b.Padat Dibutuhkan cangkul untuk
menggali pasak kayu 50 mm sulit
ditancapkan.
a. Lunak a. Mudah diremas dengan jari. Jika diremas dengan air akan
Lanau b. Mudah diremas dengan tekanan terasa seperti tepung beras.
yang kuat pada jari-jari tangan.
a. Sangat Meleleh diantara jari – jari tangan Jika diremas dengan air akan
lunak ketika diremas. terasa seperti sabun.
b. Lunak Dapat diremas dengan tekanan jari
yang kuat.
Lempung
c. Keras Dapat diremas dengan tekanan jari
yang kuat.
d. Kaku Tidak dapat diremas dengan jari,
dapat digencet dengan ibu jari.
Ukuran Butir
Kerikil 200-256 mm
 LABORATORIUM MEKANIKA TANAH
FAKULTAS TEKNIK SIPIL dan PERENCANAAN
UNIVERSITAS BUNG HATTA
Jl Sumatera, Ulak Karang Padang -Telp.0751-41377, 0751-7051678 EXT.317

Peralatan :
1. Alat bor terdiri dari : Mata bor, Stang bor secukupnya, Kunci T + engkol
2. Alat sampling terdiri dari : Tabung sampel, Stick aparat + kunci yg sesuai
3. Perlengkapan : Kunci pipa, Obeng atau spatula, Parafin, Dongkrak dan angker, Kompor, Kunci pas
secukupnya, Panci

Langkah kerja :
A. Pengeboran : B. Pengambilan contoh asli :

1. Tentukan titik bor dan
bersihkan secukupnya.
2. Mata bor dipasang pada
stangnya, kemudian pada
bagian atasnya dipasang
kunci T (lihat gambar ).
3. Dirikan alat bor tegak lurus
pada titik yang telah
ditentukan, kemudian
dengan menggunakan
engkol putar stangnya
searah putaran jarum jam
sambil ditekan, hingga
mata bor masuk ke dalam
tanah.
4. Setelah mata bor penuh,
alat bor diangkat keluar
kemudian segera
diidentifikasi tentang jenis,
warna, sifat dsb. dari tanah,
sambil mata bornya
dibersihkan.
5. Langkah 3 & 4 dilanjutkan
sampai kedalaman yang
dikehendaki. Bila
kedalaman lubang bor
sudah lebih dari satu stang,
maka stang disambung
dengan stang lain dst.
1. Contoh tanah asli diambil pada setiap
interval kedalaman tertentu.
2. Pada kedua sisi lubang bor dipasang
angker tempat dudukan rangka
dongkrak.
3. Dasar lubang bor dibersihkan dari
runtuhan tanah.
4. Mata bor dilepas dari stangnya dan
diganti dengan stick aparat untuk
memasang tabung sampel (gambar).
5. Ukur panjang tabung sampel, kemudian
tabung sampel dimasukkan ke dalam
lubang bor hingga dasar lubang.
6. Pada bagian atas dari stang dipasang
dongkrak sebagai alat penekan.
7. Tekan stang dengan perlahan-lahan
hingga tabung sampel masuk ke dalam
tanah dan terisi penuh.
8. Setelah tabung sampel penuh, stang
diputar 180 untuk memutuskan tanah di
bagian bawah tabung sampel, kemudian
ditarik ke atas dan dikeluarkan dari
lubang bor.
9. Segera lepaskan tabung sampel dari
stangnya, lalu dibersihkan. Tanah pada
kedua ujungnya dikorek sedikit
kemudian ditutup dengan parafin cair
yang telah dipersiapkan sebelumnya,
kemudian diberi label.
