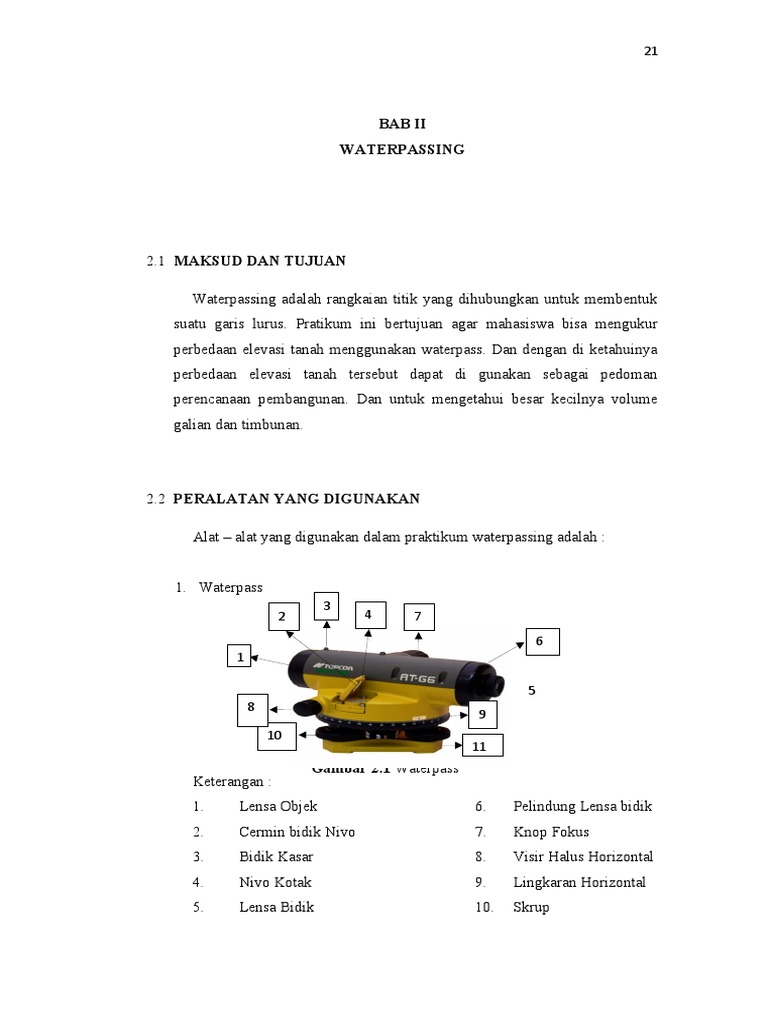

BAB II
WATERPASSING

2.1 MAKSUD DAN TUJUAN

Waterpassing adalah rangkaian titik yang dihubungkan untuk membentuk

suatu garis lurus. Pratikum ini bertujuan agar mahasiswa bisa mengukur
perbedaan elevasi tanah menggunakan waterpass. Dan dengan di ketahuinya
perbedaan elevasi tanah tersebut dapat di gunakan sebagai pedoman
perencanaan pembangunan. Dan untuk mengetahui besar kecilnya volume
galian dan timbunan.

2.2 PERALATAN YANG DIGUNAKAN

Alat – alat yang digunakan dalam praktikum waterpassing adalah :

1. Waterpass
3
2 4 7
6
1

5
8
9
10
11
Gambar 2.1 Waterpass
Keterangan :
1. Lensa Objek 6. Pelindung Lensa bidik
2. Cermin bidik Nivo 7. Knop Fokus
3. Bidik Kasar 8. Visir Halus Horizontal
4. Nivo Kotak 9. Lingkaran Horizontal
5. Lensa Bidik 10. Skrup
22
 23

2. Statif / Tripod
Berfungsi sebagai tempat untuk mendirikan alat (theodolit atau
waterpass).

Gambar 2.2 Statif / Tripod

3. Rambu Ukur
Berfungsi sebagai objek yang dibidik untuk medapatkan data-data,
seperti ketinggian, sudut vertikal, sudut horizontal, benang atas, benang
tengah, dan benang bawah.

Gambar 2.3 Rambu Ukur

4. Pita Ukur
Berfungsi untuk memberi tanda dan mengukur jarak langsung pada
pengukuran penyipat datar dan untuk mengukur ketinggian alat.

Gambar 2.4 Pita Ukur

 24

5. Payung
Berfungsi untuk melindungi alat dari matahari langsung ataupun
hujan.

Gambar 2.5 Payung

6. Unting-unting
Berfungsi untuk menempatkan sumbu I tepat diatas patok dan
digunakan pada alat waterpass.

Gambar 2.6 Unting-unting

2.3 PELAKSANAAN PRAKTIKUM

2.3.1 Tata cara praktikum Waterpassing
1. Menentukan titik-titik polygon secara memanjang.
2. Menentukan titik A, B, C dan D yang masing-masing
berjarak 30m.
3. Menentukan titik stasiun ditengah-tengah antara titik A
dengan B, B dengan C, C dengan D dan begitupun
seterusnya.
4. Lakukan pengukuran dengan arah pergi dan pulang agar
bisa terkoreksi.
 25

- Arah Pergi
Pertama dilakukan pengukuran arah pergi yang dimulai dari
stasiun 1 yang diletakan di antara titik A dan B, stasiun 2 yang
diletakan diantara titik B dan C, dan stasiun 3 yang diletakan
antara titik C dan D.
Seperti gambar berikut ini:

Gambar 2.1 Jalur pengukuran

- Arah Pulang
 Pengukuran arah pulang pertama tarik garis melintang beberapa
meter dari stasiun 2 untuk menentukan titik E.
 Setelah itu tarik garis dan ukur antara titik D ke E dan titik E ke A
dengan mengukur secara langsung.
 Menentukan stasiun 4 yang diletakan ditengah-tengah antara titik
D dengan E, dan stasiun 5 yang diletakan ditengah-tengah antara
titik E dan A.
5. Lakukan pengukuran dengan menggunakan waterpass,
menyeting alat distasiun 1.
6. Membidik rambu dengan pertama kali dibidik adalah titik
dibelakangnya (titik A) kemudian titik depan (titik B).
7. Melakukan penyebaran disetiap titik depan dengan nama a,
b, c, d, e, f dan g.
Seperti gambar berikut ini:
 26

Gambar 2.2 penyebaran di titik B

8. Membidik dan mengukur jarak antara titik tersebut.

9. Melanjutkan pengukuran di stasiun 2, kemudian
menyetting kembali alat.
10. Membidik titik B (belakang) dan titik C (depan). (lihat
gambar 1.1)
11. Melakukan penyebaran titik di titik C (seperti gambar 1.2)
kemudian kembali membidik dan mengukur jarak antar
titik.
12. Memindahkan alat ke stasiun selanjutnya (stasiun 3) dan
kembali menyetting alat.
13. Membidik titik C (belakang) kemudian titik D (depan) dan
melakukan penyebaran dititk D (seperti gambar 1.2)
14. Mengecek data pada asisten setelah selesai melakukan
pengukuran di setiap stasiun.
15. Setelah sampai titik D (arah pergi) kemudian diukur
dengan arah pulang untuk mengoreksi (arah pulang
dilakukan seperti penjelasan tadi).
16. Setelah selesai mengukur arah dan menentukan titik E,
stasiun 4 dan stasiun 5 (arah pulang), kemudian pindahkan
alat ke stasiun 4 dan menyetting alat distasiun 4.
17. Membidik titik D (belakang) kemudian titik E (depan) dan
melakukan penyebaran di titik E (seperti gambar 1.2) lalu
membidik titik-titik penyebaran tersebut dan hitung jarak
antar titiknya.
18. Melanjutkan pengukuran dengan memindahkan peralatan
ke stasiun 5, kemudian menyetting alat.
 27

19. Bidik titik E (belakang) kemudian titik A (depan),

melakukan penyebaran di titik A (seperti gambar 1.2)
20. Membidik dan mengukur jarak antar titik.
21. Setelah semua pengukuran selesai, kemudian menata alat
ketempat semula.

Gambar 2.3 cara membidik dipenyebaran setiap titik

2.4 ANALISIS DATA

2.4.1. Perhitungan Sipat Datar Memanjang

PEMBACAAN RAMBU
Titik Belakang bt Muka
STA yang bt.Belakan
ba ba
dibidik g
bb  Bt. Muka bb
1.266
A 1.191
1.116
I
1.715
B   1.64
1.565
0.86
B 0.785
0.71
II
1.915
C   1.84
1.765
III C 0.875 0.8
0.725
 28

1.845
D   1.77
1.695
2.18
1.95
0.63
0.405
2.185
1.96
1.275
1.05

Tabel 2.1 hasil Pengukuran Sipat Datar Memanjang

Gambar 2.7 Pengukuran muka dan belakang

1. Perhitungan Bt
a. Pada STA I
Bt belakang b. Pada STA II
Bt = (Ba + Bb) :2 = 1.191 m Bt belakang
Bt muka Bt = (Ba + Bb) : 2 = 0.785 m
Bt = (Ba + Bb) : 2 = 1.64 m Bt muka
Bt = (Ba + Bb) : 2 = 1.84 m
 29

c. Pada STA III

Btbelakang
Bt = (Ba + Bb) : 2 = 0.8 m
Btmuka
Bt = (Ba + Bb) : 2 = 1.77 m

d. Pada STA IV
Btbelakang
Bt = (Ba + Bb) : 2 = 2.065 m
Btmuka
Bt = (Ba + Bb) : 2 = 0.5175

e. Pada STA V
Btbelakang
Bt = (Ba + Bb) : 2 = 2.0725 m
Btmuka
Bt = (Ba + Bb) : 2 = 1.1625 m

2. Perhitungan Beda Tinggi (∆h)

a. Beda tinggi A – B
∆HA-B= 1.191 – 1.64 ∆HD-E = 2.065 – 0.5175
= -0.4490 = 1.5475 m
∆HB-C = 0.785 – 1.84 ∆HE-A = 2.0725 – 1.1625
= -1.0550 m = 0.9100 m
∆HC-D= 0.875 – 0.725
= 0.1500 m
∑∆H = (∆HA-B+∆HB-C+∆HC-D+∆HD-E+∆HE-A)
= 1.1035 m

3. Perhitungan Jarak (D)

 30

a. Jarak A – B = [(baA – bbA) + (baB – bbB)] x 100

= [(1.266 – 1.116) + (1.715 – 1.565)] x 100
= 30 m
b. Jarak B – C = [(baB – bbB) + (baC – bbC)] x 100
= [(0.86 – 0.71) + (1.915 – 1.765)] x 100
= 30 m
c. Jarak C – D = [(baC – bbC) + (baD – bbD)] x 100
= [(0.875 – 0.725) + (1.845 – 1.695)] x 100
= 30 m
d. Jarak D- E = [(baD – bbD) + (baE – bbE)] x 100
= [(2.18 – 1.95) + (0.63 – 0.405)] x 100
= 45.5 m
e. Jarak E – A = [(baA – bbA) + (baB – bbB)] x 100
= [(2.185 – 1.96) + (1.275 – 1.05)] x 100
= 45 m
∑D = (Jarak A-B + Jarak B-C + Jarak C-D +
Jarak D-E + Jarak E-A
= 180.5 m

4. Perhitungan Elevasi Sementara

Diketahui Elevasi A
a. Elevasi sementara B
b. Elevasi sementara C
c. Elevasi sementara D
= +100
= Elevasi A + ∆hAB
= +100 + (-0.4490)
= +99.5510
= Elevasi B + ∆hBC
= +99.551 + (-1.0550)
= +98.4960
= Elevasi C + ∆hCD
= +98.4960 + 0.1500
= +98.6460

d. Elevasi sementara E = Elevasi D + ∆hDE

 31

= +97.526 + 1.5475
= +99.0735
e. Elevasi sementara A = Elevasi E + ∆hEA
= +99.0735 + 0.9100
= +99.9835
5. Perhitungan Koreksi
∑∆H = 1.1035 m
a. STA I
DAB
Koreksi ∆HA-B ¿ (−∆ h)
∑D
30
¿ ⦋−( 1.1035 ) ⦌
180.5
= -0.9373
b. STA II
DBC
Koreksi ∆HB-C ¿ (−∆ h)
∑D
30
¿ ⦋−( 1.1035 ) ⦌
180.5
= -0.9373

c. STA III
DCD
Koreksi ∆HC-D ¿ (−∆ h)
∑D
30
¿ ⦋−( 1.1035 ) ⦌
180.5
= -0.9373

d. STA IV
DDE
Koreksi ∆HD-E ¿ (−∆ h)
∑D
45.5
¿ ⦋−( 1.1035 ) ⦌
180.5
= -0.8514
 32

e. STA V
DDEA
Koreksi ∆HE-A ¿ (−∆ h)
∑D
45
¿ ⦋−( 1.1035 ) ⦌
180.5
= -0.8542

Perhitungan Elevasi Tetap

a. Elevasi tetap titik B
Elevasi tetap B = Elevasi sementara B + koreksi ∆HA-B
= +99.551 + (-0.9373)
= +98.6137

b. Evelasi tetap titik C

Elevasitetap C = Elevasi sementara C + koreksi ∆HB-C
= +98.496 + (-0.9373)
= +97.5587
c. Elevasi tetap titik D
Elevasitetap D = Elevasi sementara D + koreksi ∆HC-D
= +97.526 + (-0.9373)
= +96.5887
d. Elevasi tetap titik E
Elevasi tetap E = Elevasi sementara E + koreksi ∆HD-E
= +99.0735 + (-0.8514)
= +98.2221
e. Elevasi tetap titik A
Elevasi tetap A = Elevasi sementara A + koreksi ∆HE-A
= +99.9835 + (-0.8542)
= +100.0000
 33

Jarak antara titik Elevasi Sementara

Koreksi (m) Elevasi tetap (m)
(m) (m)
100 0,00274238 100
30
99,551 2 99,553
0,00548476
30 98,496 98,501
5
0,00822714
30 97,526 97,534
7
0,01238642
45,5 990,735 99,085
7

45 999,835 0,0165 100

Tabel 2.2 Hasil Pengukuran Sipat Datar

2.4.2 PerhitunganSipatDatarMelintang
 Titik PembacaanRambu
STA TitikIkat
Detail ba Bt bb
34
-0.015 a 1.73 m 1,665 m 1,58 m
-0.385 b 2.1 m 2,025 m 1.95 m
-0.025 c 1.69 m 1,615 m 1,54 m
B 1715 m 1,64 m 1,565 m
I -0.03  d 1.685 m 1,61 m 1,535 m
-0.03 e 1.69 m 1,61 m 1,53 m
-0.3425 f 2.065 m 1.982 m 1,9 m
-0.575 g 1.665 m 1,582 m 1,5 m

0.015 a 1.9 m 1.825 m 1.75 m
-0.4 b 2.315 m 2.24 m 2.165 m
0.015 c 1.9 m 1.825 m 1.75 m
C 1.915 m 1.84 m 1.765 m
II 0.0375  d 1.88 m 1.802 m 1.725 m
0.0225 e 1.9 m 1.817 m 1.735 m
-0.29 f 2.21 m 2.13 m 2.05 m
0.0475 g 1.875 m 1.792 m 1.71 m

0.23 a 1.615 m 1.54 m 1.465 m
-0.47 b 2.29 m 2.24 m 2.19 m
-0.03 c 1.815 m 1.74 m 1.665 m
D 1.845 m 1.77 m 1.695 m
III 0.035  d 1.81 m 1.735 m 1.66 m
0.04 e 1.805 m 1.73 m 1.655 m
-0.335 f 2.19 m 2.105 m 2.02 m
0.0125 g 1.82 m 1.757 m 1.695 m

-0.0275 a 0.66 m 0.545 m 0.43 m
-0.4075 b 1.04 m 0.925 m 0.81 m
0.0225 c 0.655 m 0.54 m 0.425 m
E 0.63 m 0.517 m 0.405 m
IV -0.005
Tabel  d
2.3 Pengukuran0.635
Sipat m
Datar 0.522 m
Melintang 0.41 m
-0.0425 e 0.675 m 0.56 m 0.445 m
-0.475 f 0.68 m 0.656 m 0.45 m
-0.04 g 0.675 m 0.557 m 0.44 m

-0.025 a 1.305 m 1.187 m 1.07 m
-0.425 b 1.705 m 1.587 m 1.47 m
 35

1. Perhitungan Beda tinggi Titik B – titik ikat

a. Perhitungan Beda Tinggi Pada STA I (BtB = 1,64 m)
1. Titik Detail a
Bt = (1,73 + 1,58) : 2
= 1,655 m
∆Ha = BtB – btb
= 1,64 – 1,655
= -0.0150 m
2. Titik Detail b
Bt = (2,1 + 1.95) : 2
= 2.025 m
∆Hb = BtB – btb
= 1,64 – 2,025
= -0.3850 m
3. Titik Detail c
Bt = (1,69 + 1,54) : 2
= 1,615 m
∆Hc = BtB – btc
= 1,64 – 1,615
= 0.0250 m
4. Titik Detail d
Bt = (1,715 + 1.565 ) : 2
= 1.64 m
∆Hc = BtB – btc
= 1,64 – 1,64 m
= 0,000
5. Titik Detail e
Bt = (1,685 + 1,535) : 2
= 1,61 m
∆Hc = BtB – btc
= 1,64 – 1,61 m
= 0,0300
 36

6. Titik Detail f
Bt = (1.69 + 1.53) : 2
= 1.61 m
∆Hc = BtB – btc
= 1,64 – 1.61 m
= 0.0300

7. Titik Detail f
Bt = (2,065 + 1,9) : 2
= 1,982 m
∆Hc = BtB – btc
= 1,64 – 1,982
= -0.3420 m
8. Titik Detail g
Bt = (1,665 + 1,5) : 2
= 1,582 m
∆Hc = BtB – btc
= 1,64 – 1,582 m
= 0.0580 m

b. Perhitungan Beda Tinggi Pada STA II (Btc = 1,84 m)

1. Titik Detail a
Bt = (1,9 + 1,75) : 2
= 1,825 m
∆Ha = BtC – bta
= 1,84 – 1,825
= 0,0150 m
2. Titik Detail b
Bt = (2.315 + 2.165) : 2
= 2.24 m
∆Hb = BtC – btb
 37

= 1,84 – 2.24
= -0.4000 m
3. Titik Detail b
Bt = (1,9 + 1,75) : 2
= 1.825 m
∆Hb = BtC – btc
= 1,84 – 1,825
= 0,0150 m
4. Titik Detail b
Bt = (1,915 + 1,765) : 2
= 1.84 m
∆Hb = BtC – btd
= 1,84 – 1.84
= 0,000 m
5. Titik Detail b
Bt = (1,88 + 1,725) : 2
= 1.802 m
∆Hb = BtC – bte
= 1,84 – 1,802
= 0,0380 m

6. Titik Detail b
Bt = (1.9 + 1.735) : 2
= 1,817 m
∆Hb = BtC – btf
= 1,84 – 1,817
= 0,0230 m
7. Titik Detail b
Bt = (2,21 + 2,05) : 2
= 2,13 m
∆Hb = BtC – btg
= 1,84 – 2,13
 38

= -0.2900
c. Perhitungan Beda Tinggi Pada STA III (Btd = 1,77 m)
1. Titik Detail a
Bt = (1,615 + 1,465) : 2
= 1,54 m
∆Ha = BtD – bta
= 1,77 – 1,54
= 0.2300
2. Titik Detail a
Bt = (2,29 + 2,19) : 2
= 2,24 m
∆Ha = BtD – btb
= 1,77 – 2,24
= -0.4700
3. Titik Detail a
Bt = (1,815 + 1,665) : 2
= 1,74 m
∆Ha = BtD – btc
= 1,77 – 1,74
= 0.0300 m

4. Titik Detail a
Bt = (1,845 + 1,695) : 2
= 1,77 m
∆Ha = BtD – btd
= 1,77 – 1,77
= 0,0000 m
5. . Titik Detail a
Bt = (1,81 + 1,66) : 2
= 1,735 m
∆Ha = BtD – bte
= 1,77 – 1,735
 39

= 0,0350 m
6. Titik Detail a
Bt = (1,805 + 1,655) : 2
= 1,73 m
∆Ha = BtD – btf
= 1,77 – 1,73
= 0,0400 m

7. Titik Detail a
Bt = (2,19 + 2,02) : 2
= 2,105 m
∆Ha = BtD – btg
= 1,77 – 2,105
= -0,3350 m
d. Perhitungan Beda Tinggi Pada STA IV (Bte = 0,5175 m)
1. Titik Detail a
Bt = (0,66 + 0,43) : 2
= 0,545 m
∆Ha = BtE – bta
= 0,5175 – 0,545
= -0,0275 m
2. Titik Detail a
Bt = (1,04 + 0,81) : 2
= 0,925 m
∆Ha = BtE – btb
= 0,5175 – 0,925
= -0,4075 m
3. Titik Detail a
Bt = (0,655 + 0,425) : 2
= 0,54 m
∆Ha = BtE – btc
= 0,5175 – 0,54
 40

= -0,0225 m
4. .Titik Detail a
Bt = (0,63 + 0,405) : 2
= 0,517 m
∆Ha = BtE – btd
= 0,5175 – 0,517
= 0,0005 m

5. Titik Detail a
Bt = (0,635 + 0,41) : 2
= 0.522 m
∆Ha = BtE – bte
= 0,5175 – 0,522
= -0.0045 m
6. . Titik Detail a
Bt = (0.675 + 0,445) : 2
= 0,56 m
∆Ha = BtE – btf
= 0,5175 – 0,56
= -0,0425 m
7. Titik Detail a
Bt = (0,68 + 0,45) : 2
= 0,656 m
∆Ha = BtE – btg
= 0,5175 – 0,656
= -0,1385 m
e. Perhitungan Beda Tinggi Pada STA V (Bta = 1,1625 m)
1. Titik Detail a
Bt = (1,305 + 1,07) : 2
= 1,187 m
∆Ha = BtA – bta
 41

= 1,1625 – 1,187
= -0.0245 m
2. Titik Detail a
Bt = (1,705 + 1,47) : 2
= 1,587 m
∆Ha = BtA – btb
= 1,1625 – 1,587
= -0.4245 m

3. Titik Detail a
Bt = (1,285 + 1,05) : 2
= 1,167 m
∆Ha = BtA – btc
= 1,1625 – 1,167
= -0,0045 m
4. Titik Detail a
Bt = (1,23 + 1,000) : 2
= 1.115 m
∆Ha = BtA – btd
= 1,1625 – 1,115
= 0.0475 m
5. Titik Detail a
Bt = (1,275 + 1,05) : 2
= 1,162 m
∆Ha = BtA – bte
= 1.1625 – 1,162
= -0.4575 m
6. Titik Detail a
Bt = (1,28 + 1,55) : 2
= 1,415 m
∆Ha = BtA – btf
 42

= 1.1625 – 1,415
= -0.2525 m
7. Titik Detail a
Bt = (1,67 + 1,45) : 2
= 1,56 m
∆Ha = BtA – btg
= 1.1625 – 1,56
= -0,3975 m

2. Perhitungan Elevasi

Jarak
Titik Titik Antara
STA Elevasi
Ikat Detail Titik(m
)
I 99.5387423
-0.015 a 22
8
99.1687423
-0.385 b 29
8
99.5387423
-0.025 c 105
8
99.5587423
B 274.5
8
99.5387423
-0.03  d 380.5
8
99.5387423
-0.03 e 30
8
- f 22.6 99.2117423
0.3425 8
 43

- 99.6117423
g
0.0575 8

98.5164847
0.015 a 5
6
98.1014847
-0.4 b 28
6
98.5164847
0.015 c 95
6
98.5014847
C 286,5
6
II  98.5389847
0.0375  d 381,5
6
98.5239847
0.0225 e 27
6
98.2114847
-0.29 f 23
6
98.5489847
0.0475 g
6

III 97.7642271
0.23 a 8
5
97.0642271
-0.47 b 36
5
97.5642271
-0.03 c 65
5
97.5342271
D 317.5
5
97.5692271
0.035  d 382.5
5
0.04 e 28 97.5742271
 44

5
97.1992271
-0.335 f 23
5
97.5642271
0.0125 g
5

- 99.0583864
a 22
0.0275 3
- 99.6783864
b 28
0.4075 3
99.0633864
0.0225 c 250
3
 99.0853864
E 120
3
IV 99.0803864
-0.005  d 370
3
- 99.0433864
e 30
0.0425 3
99.0383864
-0.475 f 21
3
99.0453864
-0.04 g
3

V -0.025 a 22 99.975
-0.425 b 33 99.575
-0.005 c 370 99.995
-
 d 285 100.0475
0.0475
A 100 100
- e 30  99.7475
0.2525
 45

-
f 20   99.6025
0.3975
-0.01 g    99.7475

Tabel 2.4 Hasil Pengukuran Sipat Melintang

a. Perhitungan Elevasi Pada STA I

1. Titik Detail a (Elevasi B = 98,6137)
Elevasi a =

Elevasi titik B = +98.6137 (didapat dari elevasi tetap B, Tabel 2.1)

BtB = 1.64 m
∆h = btB – bttitik detail
∆ha = 1.64 - 1.655 ∆hd = 1.64 - 1.64
= -0,015 = 0,000
∆hb = 1.64 - 2.025 ∆he = 1.64 – 1.61
= -0.385 = 0.03
∆hc = 1.64 - 1.615 ∆hf = 1.64 – 1.61
= 0.025 = 0.03
∆hg = 1.64 – 1.982
= -0.342
Elevasi titik detail = elevasi B + ∆h
a = +98.6137 + (-0.015) e = +98.6137 + (0.03)
= +98.5987 = +98.6437
b = +98.6137 + (-0.385) f = +98.6137 + (0.03)
= +98.2287 = +98.6437
c = +98.6137 + (0.025) g = +98.6137 + (-0.342)
= +98.6387
= +98.2717
d = +98.6137 + (0.000)
= +98.6137
STA II
 46

Elevasi titik C = +97.5587 (didapat dari elevasi tetap C, Tabel 2.1)

BtC = 1.84 m
∆h = btC – bttitik detail
∆ha = 1.84 – 1.825 ∆hd = 1.84 – 1.84
= 0.015 = 0.000
∆hb = 1.84 – 2.24 ∆he = 1.84 – 1.802
= -0.4 = 0.038
∆hc = 1.84 –1.825 ∆hf = 1.84 –1.817
= 0.015 = 0.023
∆hg = 1.84 – 2.13
= -0.29
Elevasi titik detail = elevasi C + ∆h
a = +97.5587 + (0.015) d = +97.5587 + (0.000)
= +97.5737 = +97.5587
b = +97.5587 + (-0.14) e = +97.5587 + (0.038)
= +97.4187 = +97.5967
c = +97.5587 + (0.015) f = +97.5587 + (0.023)
= +97.5737 = +97.5817
g = +97.5587 + (-0.29)
= +97.2687
STA III
Elevasi titik D = +96.5887 (didapat dari elevasi tetap D, Tabel 2.1)
BtD = 1.77 m
∆h = btD – bttitik detail
∆ha = 1.77 – 1.54 ∆hd = 1.77 – 1.77
= 0.23 = 0.000
∆hb = 1.77 – 2.24 ∆he = 1.77 – 1.735
= -0.47 = 0.035
∆hc = 1.77 – 1.74 ∆hf = 1.77 – 1.73
= 0.03 = 0.04

∆hg = 1.77 – 2.105

 47

= -0.335
Elevasi titik detail = elevasi D + ∆h
a = +96.5887 + (0.23) d = +96.5887 + (0.000)
= +96.8187 = +96.5887
b = +96.5887 + (-0.47) e = +96.5887 + (0.035)
= +96.1187 = +96.6237
c = +96.5887 + (0.03) f = +96.5887 + (0.04)
= +96.6187 = +96.6287
g = +96.5887 + (-0.335)
= +96.2537
STA IV
Elevasi titik E = +98.2221 (didapat dari elevasi tetap E, Tabel 2.1)
BtE = 0.5175
∆h = btE – bttitik detail
∆ha = 0.5175 – 0.545 ∆he = 0.5175 – 0.522
= -0.0275 = -0.0045
∆hb = 0.5175 – 0.925 ∆hg = 0.5175 – 0.56
= -0.4075 = -0.0425
∆hc = 0.5175 – 0.54 ∆hf = 0.5175 – 0.656
= -0.0225 = -0.1385
∆hd = 0.5175 – 0.517
= 0.0005
Elevasi titik detail = elevasi E + ∆h
 48

a = +98.2221 + (-0.0275)
= +99.1946
b = +98.2221 + (-0.4075)
= +98.8146
c = +98.2221 + (-0.0225)
= +98.1996
d = +98.2221 + 0.0005
= +98.2226
e = +98.2221 + (-0.0045)
= +98.2176
f = +98.2221 + (-0.425)
= +97.7971
g = +98.2221 + (-0.1385)
= +98.0836
STA V
Elevasi titik A = +100.0000 (didapat dari elevasi tetap A, Tabel 2.1)
BtA = 1.1625
∆h = btA – bttitik detail
∆ha = 1.1625 - 1.187 ∆he = 1.1625 – 1.62
= -0.0245 = -0.4575
∆hb = 1.1625 – 1.587 ∆hf = 1.1625 – 1.415
= -0.4245 = -0.2525
∆hc = 1.1625 – 1.167 ∆hg = 1.1625 – 1.56
= -0.0045 = -0.3975
∆hd =1.1625 – 1.115
= 0.0475

Elevasi titik detail = elevasi B + ∆h

a = +100.0000 + (-0.0245) e = +100.0000 + (-0.4575)
= +99.9755 = +99.5425
b = +100.0000 + (-0.4245) f = +100.0000 + (-0.2525)
= +99.5755 = +99.7475
 49

c = +100.0000 + (-0.0045) g = +100.0000 + (-0.3975)

= +99.9955 = +99.6025
d = +100.0000 + (-0.475)
= +99.525

2.4.3 Perhitungan Galian dan Timbunan

Hitung volume timbunan:

Titik : B sampai C
Ho : elevasi tetap B + 5
: 99,55374238 + 5
: 104,55374238
B : lebar saluran dasar
: 6,5 m
I : kemiringan saluran
:7%

Gambar 2.5 Sketsa Timbunan

Xp : -3,25 m
Xq : 3,25 m
Xc : jarak D – C : 3,79 m
Xd :0
 50

Xe : jarak D – E : 3,805 m
Yp :0
Yq :0
Yc : elevasi C – elevasi HO
: 99,57874238 – 104,55374238
: -4,975 m
Yd : elevasi D – elevasi HO
: 99,58374238 – 104,55374238
: -4,97 m
Ye : elevasi E – elevasi HO
: 99,58374238 – 104,55374238
: -4,97 m
1
Lb : [(Xp.ya) + (Xq.ye) + (Xe.yd) + (Xd.yc) +
2
(Xc.yp) - (Xp.yc) – (Xc.yd) – (Xd.ye) – (Xe.yq) –
(Xq.yp)]………………………………………….
1
Lb : [(0) + (3,25.(-4,97)) + (3,805.(-4,97)) + (0) –
2
(-3,25.(-4,975)) – (3,79.(-4,97)) – (0) – (0) – (0)
1
: [-35,06335 - (35,00505)]
2
1
: [-70,0684]
2
: -35,0342 m
HO : 104,55374238 + 0,21
: 104,76374238
 51

Gambar 2.6 Sketsa Galian

Xp : -3,25 m
Xq : 3,25 m
Xd :0
Yp :0
Yq :0
Yc : 98,51648476 – 104,76374238
: -6,2445762 m
Yd : 98,53898496 – 104,76374238
: -6,22475762 m
Ye : 98,52398476 – 104,76374238
: -6,23975762 m
Xc : 3,185
Xe : 3,185

1
Lc : [(Xp.yq) + (Xq.ye) + (Xe.yd) + (Xd.yc) +
2
(Xc.yp) - (Xp.yc) – (Xc.yd) – (Xd.ye) – (Xe.yq) –
(Xq.yp)]…………………………………………..
1
: [(0) + (3,25.(-6,23975762)) + (3,85.
2
(-6,22475762)) + (0) + (0) – (-6,24725761) –
(3,85.(-6,222475762)) – (0) –(0) – (0)]
 52

1
: [-20,27921227 – 23,74745302 – 20,30358727 +
2
23,74745032]
1
: [-40,58279954]
2
: -20,29139977 m

1
Volume timbunan : (LB + LC) DBc…….......
2
1
: (-35,0342 + (-20,29139977)).30
2
1
: (-55,32559977)
2
: -27,66279989 x 30
: -829,8839966 m

Hitung volume galian :

Titik : E sampai A
Ho : elevasi tetap – 5m
: 99,08588643 – 5m
: 94,08588643 m
B : lebar dasar saluran
: 6,5 %
I : kemiringan saluran
:7%
 53

Gambar 2.7

Xp : -3,25 m
Xq : 3,25 m
Xc : 3,7 m
Xd :0
Xe : 3,7 m
Yp :0
Yq :0
Yc : elevasi C – elevasi HO
: 99,06338643 – 94,08588643
: 4,9775 m
Yd : elevasi D – elevasi HO
: 99,08088643 – 94,08588643
: 4,995 m
Ye : elevasi E – elevasi HO
: 99,04338643 – 94,08588643
: 4,9573 m
1
Le : [(Xp.yc) + (Xc.yd) + (Xd.ye) + (Xe.yq) +
2
(Xq.ye) - (Xp.yq) – (Xq.ye) – (Xe.yd) – (Xd.yc) –
(Xc.yp)]………………………………………….
1
Le : [(-3,25.4,9775) + (3,7.4,995) + (0) + (0) + (0) –
2
(0) – (3,25.4,9575) – (3,7.-4,995) – (0) – (0)]
1
: [(-16,176875) + (18,4815) - (16,111875) –
2
(18,4813)]
1
: [-32,28855]
2
: -16,144275 m
 54

7
HO : HO – 45. : 94,08588643 – 0,315
100
: 94,40088643

Gambar 3.1

Xp : -3,25 m
Xq : 3,25 m
Xc : 3,7 m
Xd :0
Xe : 3,85 m
Yp :0
Yq :0
Yc : elevasi C – elevasi HO
: 99,995 – 94,40088643
: 5,59411357 m

Yd : elevasi D – elevasi HO
 55

: 100,6475 – 94,40088643
: 5,64661357 m
Ye : elevasi E – elevasi HO
: 99,7475 – 94,40088643
: 5,34661357 m
1
Le : [(Xp.yc) + (Xc.yd) + (Xd.ye) + (Xe.yq) +
2
(Xq.yp) - (Xp.yq) – (Xq.ye) – (Xe.yd) – (Xd.yc) –
(Xc.yp)]………………………………………….
1
La : [(-3,25.5,59411357) + (3,7.5,64661357) + (0) +
2
(0) + (0) – (0) – (3,25.5,34661357) –
(3,85.5,64661357) – (0) – (0)]
1
: [(-18,1808691) + (20,89247021) - (17,3764941)
2
– (21,73948224)]
1
: [-36,4035523]
2
: -18,20217762 m

1
Volume galian : (LE + LA) x DEA…………………….
2
1
: [(-16,144275) + (-18,20217762)] x DEA
2
1
: [-34,34645262] x 45
2
: -17,17322631 x 45
: -772,795184 m

2.5 PEMBAHASAN

Pada saat praktikum waterpassing, kami mengukur garis sepanjang 90

meter. Kemudian, kami membaginya menjadi 3 titik yang mana jarak dari
setiap titik sebesar 30 meter. Kemudian kami memakai ulang garis 90 meter
tersebut untuk pengukuran pulang. Setelah selesai mengukur jarak dari satu
 56

titik ke titik lainnya, kita menghitung perhitungan sifat datar melintang

dengan cara meletakkan rambu ukur secara melintang ditik a (tepi selokan
bagian luar ), b (titik tengah selokan), c (titik tepi selokan bagian dalam), d
(titik tengah jalan), e (titik tepi selokan bagian dalam), f (titik tengah
selokan), g (titik tepi selokan bagian luar) pada saat perjalanan pergi dan
pulang. Kemudian, kita masukkan data ba, bb, dan bt diformulir perhitungan
sifat datar melintang dan lakukan hal-hal tersebut sampai dititik terakhir dan
kami juga mengukur jarak antar rambu yang melintang. Setelah data
terkumpul, kami menghitung Δh , jarak, elevasi sementara, dan elevasi tetap
pada formulir pengukuran sifat datar dan perhitungan dan menghitung titik
ikat dan elevasi pada formulir sifat datar melintang.

2.6 KESIMPULAN

Waterpassing adalah rangkaian titik yang dihubungkan untuk membuat

suatu garis lurus yang mana praktikum ini bertujuan untuk mengetahui
perbedaan elevasi tanah sehingga dapat dijadikan pedoman pembangunan
jalan. Pada praktikum ini kami memakai alat-alat seperti Waterpass, statif,
rambu ukur, rambu pancang, unting – unting, roll meter, payung.
Pada pelaksanaan praktikum ini, kami membuat garis sepanjang 90 meter
dan membagi-baginya menjadi 3 untuk pengukuran pergi. Jarak dari setiap titik
ketitik lain 30 meter.Tetapi pada jarak 30 meter dibagi 4 titik yaitu titik 0
meter, titik 10 meter, titik 20 meter dan titik 30 meter. Disetiap titik yang telah
di tentukan kita menembak rambu di titik – titik setasiun dan titik – titik
penyebaran. Kemudian kita mencatat ba,bt dan bb.
Pada praktikum waterpassing hasil ΣΔh adalah 0 meter atau 0 cm hasil ini
sangat baik karena tidak ada kesalahan dalam pembacaan rambu.
