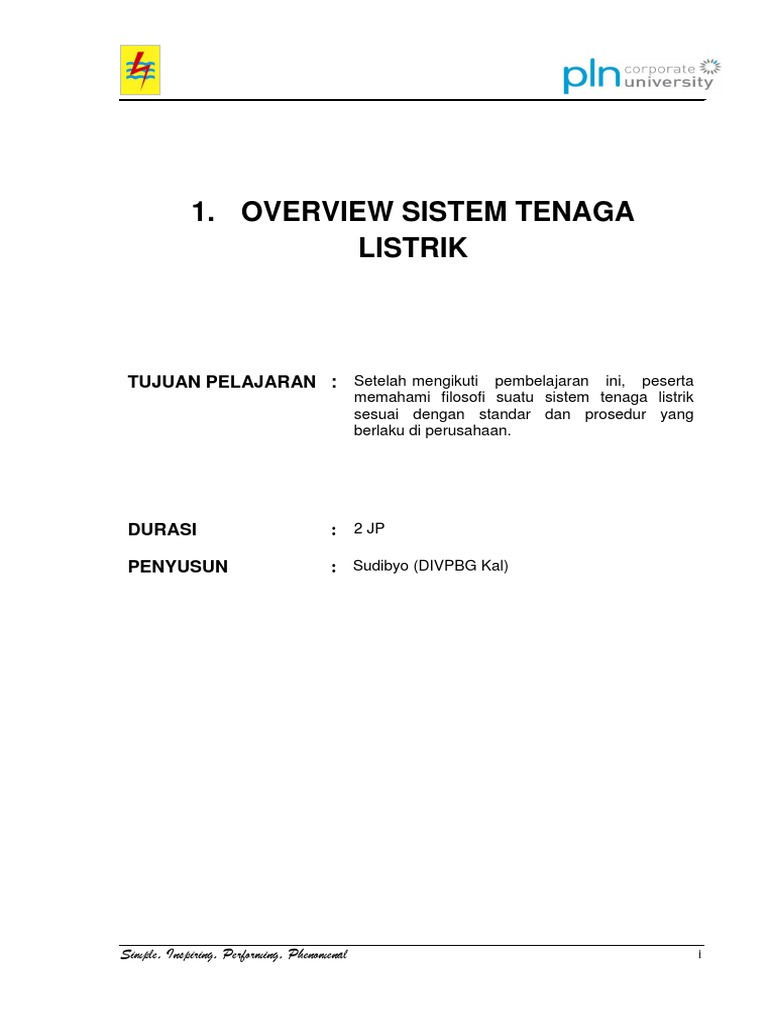

1.

OVERVIEW SISTEM TENAGA

LISTRIK

TUJUAN PELAJARAN : Setelah mengikuti pembelajaran ini, peserta

memahami filosofi suatu sistem tenaga listrik
sesuai dengan standar dan prosedur yang
berlaku di perusahaan.

DURASI : 2 JP

PENYUSUN : Sudibyo (DIVPBG Kal)

Simple, Inspiring, Performing, Phenomenal i

 DAFTAR ISI

DAFTAR ISI ......................................................................................................................... i

DAFTAR GAMBAR ............................................................................................................ v

OVERVIEW SISTEM TENAGA LISTRIK ............................................................................ 1

1. TUJUAN DAN MANFAAT PEMBELAJARAN .............................................................. 1

1.1. Tujuan Pembelajaran ........................................................................................... 1

1.2. Manfaat Pembelajaran.......................................................................................... 1

2. BAGIAN UTAMA SISTEM TENAGA LISTRIK ............................................................. 1

2.1. Rekuensi Sistem................................................................................................... 2

2.1.1. Frekuensi Operasi ...................................................................................... 3

2.1.2. Hubungan Frekuensi dengan Daya Aktif ..................................................... 3

2.1.3. Frekuensi Berubah ubah ............................................................................. 3

2.2. Tegangan Operasi ................................................................................................. 3

2.2.1. Tegangan Ekstra Tinggi ........................................................................ 3

2.2.2. Tegangan Ultra Tinggi ........................................................................... 3

2.2.3. Tegangan Tinggi Arus Searah ............................................................... 4

3. PEMBANGKIT TENAGA LISTRIK ............................................................................... 4

3.1. PenggerakMula ...................................................................................................... 4

3.2. PusatListrik ............................................................................................................. 4

3.3. Peran Pembangkit di dalam Operasi Sistem .......................................................... 5

3.3.1. Pemikul Beban Dasar ................................................................................. 5

3.3.1. Pemikul Beban Menengah .......................................................................... 5

3.3.3. Pemikul Beban Puncak ............................................................................... 6

3.4. Pusat Listrik Tenaga Air ......................................................................................... 6

3.5. Pusat Listrik Tenaga Gas ....................................................................................... 9

3.6. Pusat Listrik Tenaga Uap ..................................................................................... 10

3.7. Pusat Listrik Tenaga Gas-Uap ............................................................................. 12

Simple, Inspiring, Performing, Phenomenal ii

 3.8. Pusat Listrik Tenaga Diesel.................................................................................. 12

3.9. Pusat Listrik Tenaga Panas Bumi ........................................................................ 13

3.10. Pusat Listrik Tenaga Nuklir ................................................................................. 16

4. TRANSMISI TENAGA LISTRIK .................................................................................. 19

4.1. Gardu Induk ......................................................................................................... 19

4.1.1. Gardu Induk Transmisi ............................................................................... 19

4.1.2.\ Gardu Induk Switching .............................................................................. 19

4.2. Komponen Tipikal Di Gardu Induk ........................................................................ 19

4.2.1. Busbar........................................................................................................ 20

4.2.2. Pemisah ..................................................................................................... 21

4.2.3. Pemutus Tenaga ........................................................................................ 21

4.2.4. Transformator Arus .................................................................................... 22

4.2.5. Transformator Tegangan ............................................................................ 22

4.2.6. Pemisah Tanah .......................................................................................... 23

4.2.7. Pelindung Tegangan Surja ......................................................................... 23

4.2.8. Sela Batang................................................................................................ 23

4.2.9. Lightning Arrester ....................................................................................... 23

4.2.10. Transformator Tenaga .............................................................................. 24

4.2.11. Saluran Transmisi .................................................................................... 24

5. DISTRIBUSI TENAGA LISTRIK ................................................................................. 25

5.1. Gardu Distribusi.................................................................................................... 25

5.2. Jaringan Distribusi ................................................................................................ 25

5.3. Beban Sistem ....................................................................................................... 26

5.4. Kurva Beban ........................................................................................................ 29

5.4.1. Kurva Beban Harian.................................................................................. 29

5.4.2. Kurva Lama Beban ................................................................................... 31

Simple, Inspiring, Performing, Phenomenal iii

 5.5. Pusat Pengatur Beban ......................................................................................... 31

5.5.1. Fungsi Pusat Pengatur Beban .................................................................... 31

5.5.2. Peran Pusat Pengatur Beban ..................................................................... 32

5.5.3. Kegiatan Pusat Pengatur Beban ................................................................ 32

5.6. Jenis Pusat Pengatur ........................................................................................... 33

6. KOORDINASI PROTEKSI PEMBANGKIT, TRANSMISI DAN DISTRIBUSI ............... 33

6.1. Proteksi generator .............................................................................................. 33

6.2. Back Up Relay Proteksi Untuk Phase to Phase atau Phase to Ground Fault ............ 35

6.3. Frekuensi dan Over excitation Relay (81G, 24 atau 59/81) ..................................... 36

6.4. Relai Out of Step dan Loss of Field (78 dan 40) .................................................... 37

6.5. Proteksi Cadangan Transformator Start Up Untuk Phase To Ground Fault (51N/ST)
38

Simple, Inspiring, Performing, Phenomenal iv

 DAFTAR GAMBAR

Gambar 1. Elemen-elemen sistem tenaga listrik ................................................................... 2

Gambar 2. Siklus .................................................................................................................. 6
Gambar 3. Bagian utama unit pembangkit listrik tenaga air................................................... 7
Gambar 4. PLTA bendungan tipikal ...................................................................................... 7
Gambar 5. PLTA pumped storage......................................................................................... 8
Gambar 6. Bagan prinsip kerja PLTG.................................................................................... 9
Gambar 7. Rangkaian proses pembangkitan listrik pada PLTU........................................... 11
Gambar 8. PLTP dengan uap kering ................................................................................... 14
Gambar 9. PLTP dengan flash steam ................................................................................. 15
Gambar 10. PLTP dengan binary cycle ............................................................................... 15
Gambar 11. Siklus pada PLTP ............................................................................................ 16
Gambar 12. Pembangkitan tenaga listrik pada PLTN .......................................................... 17
Gambar 13. PLTN jenis Pressurized Water Reactor (PWR) ................................................ 18
Gambar 14. PLTN jenis Boiling Water Reactor (BWR) ........................................................ 18
Gambar 15. Komponen tipikal di gardu induk ...................................................................... 20
Gambar 16. Busbar jenis batang ......................................................................................... 20
Gambar 17. Pemisah .......................................................................................................... 21
Gambar 18. Pemutus tenaga .............................................................................................. 21
Gambar 19. Transformator arus .......................................................................................... 22
Gambar 20. Transformator tegangan .................................................................................. 22
Gambar 21. Transformator tenaga ...................................................................................... 24
Gambar 22. Saluran transmisi ............................................................................................. 25
Gambar 23. Jaringan distribusi tenaga listrik ....................................................................... 26
Gambar 24. Beban kelompok industri ................................................................................. 27
Gambar 25. Beban kelompok komersial.............................................................................. 28
Gambar 26. Beban kelompok pemukiman .......................................................................... 28
Gambar 27. Beban penerangan jalan ................................................................................. 29
Gambar 28. Kurva beban sistem ......................................................................................... 29
Gambar 29. Contoh variasi beban pada hari kerja (atas) dan hari libur (bawah) ................. 30
Gambar 30. Contoh kurva beban hari kerja, libur dan hari khusus ...................................... 30
Gambar 31. Kurva lama beban ........................................................................................... 31
Gambar 32. Jangkauan relai jarak 21G ............................................................................... 35

Simple, Inspiring, Performing, Phenomenal v

Simple, Inspiring, Performing, Phenomenal vi
 OVERVIEW SISTEM TENAGA LISTRIK

1. TUJUAN DAN MANFAAT PEMBELAJARAN

1.1. Tujuan Pembelajaran
Setelah mengikuti pelajaran ini peserta mampu memahami :
a. Pembangkit tenaga listrik
b. Penyaluran tenaga listrik
c. Distribusi tenaga listrik
d. Koordinasi proteksi pembangkit, transmisi, dan distribusi
1.2. Manfaat Pembelajaran
Setelah mengikuti pelajaran ini peserta mampu menjelaskan :
a. Pembangkit tenaga listrik
b. Penyaluran tenaga listrik
c. Distribusi tenaga listrik
d. Koordinasi proteksi pembangkit, transmisi, dan distribusi

2. BAGIAN UTAMA SISTEM TENAGA LISTRIK

Sekumpulan pusat listrik dan gardu induk yang satu sama lain dihubungkan oleh jaringan
transmisi sehingga merupakan sebuah kesatuan interkoneksi yang melayani beban disebut
sistem tenaga listrik. Secara umum sistem tenaga listrik dapat dikatakan terdiri dari tiga
bagian utama, yaitu
a. pembangkit tenaga listrik, terdiri dari berbagai pusat listrik
b. transmisi tenaga listrik, terdiri dari saluran transmisi dan gardu induk
c. distribusi tenaga listrik, terdiri dari jaringan distribusi dan gardu distribusi.

Sistem tenaga listrik sering pula hanya disebut dengan sistem tenaga, bahkan kadangkala
cukup disebut dengan sistem. Penamaan suatu sistem tenaga biasanya menggunakan
daerah cakupan yang dilistriki, misalnya Sistem Jawa Bali berarti sistem tenaga listrik yang
mencakup Pulau Jawa hingga Pulau Bali termasuk Pulau Madura dalam hal ini. Sistem
Sumatera mencakup Pulau Sumatera. Sistem Sulawesi Selatan dan Barat mencakup
daerah Sulawesi Selatan dan Sulawesi Barat.

Simple, Inspiring, Performing, Phenomenal 1

Bab ini akan memperkenalkan elemen-elemen dasar sistem tenaga yang membentuk ketiga
bagian tersebut. Elemen-elemen dasar sistem tenaga adalah:
a. pembangkit tenaga listrik, meliputi macam-macam pusat listrik
b. transmisi tenaga listrik, meliputi saluran transmisi dan gardu induk beserta
komponennya
c. distri busi tenaga listrik, meliputi saluran atau jaringan distribusi dan gardu distribusi
d. beban

Gambar berikut ini menampilkan ilustrasi suatu sistem tenaga listrik serta hubungan antara
elemen-elemen dasar di dalamnya.

Gambar 1. Elemen-elemen sistem tenaga listrik

Gambar di atas merupakan penyederhanaan. Pada sistem tenaga yang sesungguhnya

dapat terdiri dari banyak pusat listrik, gardu induk, saluran transmisi, gardu distribusi dan
penyulang-penyulang distribusi yang terhubung secara kompleks.

2.1. Frekuensi Sistem

Frekuensi sistem tenaga (selanjutnya disebut frekuensi) merupakan salah satu besaran
yang digunakan untuk menyatakan mutu tenaga listrik. Frekuensi berlaku sama di setiap
bagian sistem, artinya pada suatu saat yang bersamaan besarnya relatif sama meskipun
diukur pada tempat berbeda di dalam sistem. Demikian pula, semua unit pembangkit yang
tersambung dalam sistem memiliki frekuensi yang sama.

Simple, Inspiring, Performing, Phenomenal 2

2.1.1. Frekuensi Operasi

Frekuensi adalah jumlah gelombang sinusoida dari tegangan atau arus listrik dalam rentang
waktu satu detik. Satuan yang digunakan menyatakan ukuran frekuensi adalah hertz (Hz).
Satu hertz berarti satu siklus per detik (cycle/sec).
Di dalam pembangkitan tenaga listrik, frekuensi menunjukkan jumlah putaran elektrik mesin
pembangkit. Satu putaran elektrik dapat diwakili oleh satu gelombang sinusoida. Sistem
tenaga yang dikelola PLN menggunakan frekuensi 50 Hz dengan kisaran ± 0,5 Hz.
Frekuensi 50 Hz setara dengan 50 putaran elektrik per detik atau 3000 putaran per menit.

2.1.2. Hubungan Frekuensi dengan Daya Aktif

Frekuensi juga dapat dipakai sebagai ukuran kesetimbangan sesaat antara daya nyata
(MW) yang konsumsi oleh konsumen (selanjutnya disebut beban) dengan daya nyata
pasokan dari pembangkit tenaga listrik. Pada keadaan keduanya setimbang, frekuensi 50
Hz. Bila frekuensi kurang dari 50 Hz berarti pasokan daya nyata dari pembangkit kurang.
Sebaliknya jika pasokan daya nyata dari pembangkit berlebih, menyebabkan frekuensi lebih
dari 50 Hz.

2.1.3. Frekuensi Berubah ubah

Nilai frekuensi sistem tenaga selalu berubah-ubah, karena dari waktu ke waktu daya nyata
yang dikonsumsi oleh konsumen (beban) bersifat acak sedangkan alat pengatur kecepatan
(speed governor) pada tiap mesin pembangkit masing-masing bekerja sendiri. Hampir tidak
ada kemungkinan pasokan daya nyata unit pembangkit terus menerus tepat sama dengan
beban sistem.

2.2. Tegangan Operasi

2.2.1. Tegangan Ekstra Tinggi
Tegangan ekstra tinggi (TET) atau extra high voltage (EHV) adalah tegangan transmisi di
atas 230 kV. Sebagai contoh saluran udara yang beroperasi pada tegangan 345 kV, 500 kV
dan 765 kV adalah saluran udara tegangan ekstra tinggi (SUTET).

2.2.2. Tegangan Ultra Tinggi

Saluran tegangan ultra tinggi (TUT) atau ultra high voltage (UHV) adalah saluran transmisi
yang menggunakan tegangan 800 kV atau lebih tinggi.

Simple, Inspiring, Performing, Phenomenal 3

2.2.3. Tegangan Tinggi Arus Searah

Selain tegangan arus bolak-balik di atas, beberapa sistem tenaga menggunakan saluran
transmisi tegangan tinggi arus searah atau high voltage direct current (HVDC). Tegangan
tinggi yang dipakai mencapai 1000 kV.

3. PEMBANGKIT TENAGA LISTRIK

3.1. Penggerak Mula
Listrik dibangkitkan oleh generator. Untuk menghasilkan tenaga listrik, poros generator
diputar oleh mesin penggerak yang disebut penggerak mula. Penggerak mula berupa mesin
yang merubah suatu bentuk energi menjadi energi mekanis. Energi mekanis itu dipakai
untuk memutar poros generator.
Jenis penggerak mula bermacam-macam, sesuai dengan sumber tenaga yang
menghasilkan gerak tersebut antara lain:
a. mesin Diesel,
b. turbin gas,
c. turbin uap,
d. turbin air,
e. kincir angin.
Generator, penggerak mula dan peralatan pendukung lainnya di suatu lokasi biasanya
disebut dengan unit pembangkit listrik.

3.2. Pusat Listrik

Sekelompok unit pembangkit listrik yang sejenis pada satu lokasi membentuk pusat listrik.
Pemberian nama pusat listrik menurut jenis penggerak mula yang digunakan, seperti:
a. Pusat Listrik Tenaga Diesel (PLTD)
b. Pusat Listrik Tenaga Gas (PLTG)
c. Pusat Listrik Tenaga Uap (PLTU)
d. Pusat Listrik Tenaga Gas Uap (PLTGU)
e. Pusat Listrik Tenaga Air (PLTA)

Simple, Inspiring, Performing, Phenomenal 4

Di samping itu ada pula pusat listrik yang diberi-nama menurut jenis energi yang digunakan
adalah:
– Pusat Listrik Tenaga Panas-Bumi (PLTP)
– Pusat Listrik Tenaga Nuklir (PLTN)

Secara logis kita akan berfikir bahwa tempat yang paling baik untuk menempatkan pusat
listrik adalah dekat dengan pemakai tenaga listrik. Namun hal ini tidak selalu dapat dipenuhi
karena beberapa alasan yang dijumpai pada keadaan yang sesungguhnya, antara lain:
– Pembangkit listrik tenaga nuklir dan yang berbahan-bakar fosil memerlukan sumber
air yang besar untuk sistem pendinginannya. Hal ini hanya dapat dipenuhi dari laut,
danau atau sungai. Inilah alasan mengapa pembangkit listrik selalu dekat dengan air.
– Pembangkit listrik tenaga air memerlukan sumber air dengan perubahan elevasi atau
tinggi jatuh (head) yang cukup.
– Pembangkit listrik tenaga panas bumi harus berada pada lokasi dimana sumber
tenaganya tersedia.
3.3. Peran Pembangkit di dalam Operasi Sistem
Berdasarkan peran untuk memenuhi pasokan bagi sistem tenaga listrik, unit pembangkit
biasanya dapat dikategorikan sebagai salah satu dari tiga jenis pembangkit yaitu
pembangkit pemikul beban-dasar (baseload power plant), pembangkit pemikul beban
menengah (intermediate plant) atau pembangkit pemikul beban puncak (peaking unit).

3.3.1. Pemikul Beban Dasar

Pembangkit dengan 5000 jam operasi rata-rata per tahun (capacity factor > 57 %) disebut
pembangkit pemikul beban dasar. Pembangkit dalam kategori ini memiliki daya keluaran
besar, biaya kapital tinggi dan biaya operasi rendah. Pembangkit tenaga nuklir dan
pembangkit tenaga uap berbahan-bakar batubara biasanya digunakan sebagai pemikul
beban dasar.

3.3.1. Pemikul Beban Menengah

Pembangkit dengan jam operasi lebih besar dari 2000 jam per tahun dan lebih kecil dari
5000 jam rata-rata pertahun (23% > capacity factor > 57 %) disebut pembangkit pemikul
beban menengah. Pembangkit combined cycled, pembangkit berbahan-bakar minyak dan
pembangkit tua yang kurang efisien digunakan untuk pemikul beban menengah.

Simple, Inspiring, Performing, Phenomenal 5

3.3.3. Pemikul Beban Puncak

Pembangkit pemikul beban puncak dioperasikan untuk memenuhi beban pada waktu beban
maksimum (beban puncak). Periode beban puncak tidak selalu sama. Jam operasi
pembangkit ini kurang dari 2000 jam rata-rata per tahun (capacity factor < 23 %), sehingga
pembangkit yang dipilih biasanya yang berbiaya kapital rendah. Biaya operasi jenis
pembangkit ini biasanya tinggi, menyebabkan biaya keseluruhan pembangkitan menjadi
tinggi. Biasanya pembangkit tenaga (turbin) gas, tenaga air, pumped-storage dan mesin
Diesel digunakan sebagai pemikul beban puncak.

3.4. Pusat Listrik Tenaga Air

Pada siklus hidrologi, sungai memperoleh air dengan siklus terus menerus. Oleh gaya
gravitasi, air mengalir dari tempat yang tinggi ke tempat yang lebih rendah. Ada energi
potensial pada perbedaan ketinggian tersebut. Air yang mengalir merubah energi potensial
menjadi energi kinetik. Energi kinetik adalah energi dari gerak. Setiap benda yang bergerak
memiliki energi kinetik.

Gambar 2. Siklus

Manusia pertama kali belajar memanfaatkan energi kinetik air menggunakan kincir air. Kincir
air merubah energi kinetik air menjadi energi mekanik. Pada mulanya kincir air digunakan
untuk menggerakkan mesin penggilingan biji-bijian, mesin penggergajian dan pandai besi.
Prinsip yang sama diterapkan untuk menghasilkan tenaga listrik di pusat listrik tenaga air
(PLTA). Air yang mengalir dilewatkan pada turbin air. Dapat dikatakan bahwa turbin air
merupakan penyempurnaan dari kincir air. Aliran air di dalam turbin menggerakkan turbin
untuk berputar. Turbin air memutar generator. Generator menghasilkan listrik.

Simple, Inspiring, Performing, Phenomenal 6

 Gambar 3. Bagian utama unit pembangkit listrik tenaga air

Aliran air dapat memutar turbin bila debit air dan tinggi jatuh (head) air yang diperlukan
terpenuhi. Berdasarkan head, ada PLTA low head dengan head kurang dari 20 kaki (feet)
dan high head. Berdasarkan fasilitasnya, ada PLTA bendungan dan PLTA aliran sungai (run
of river). Kapasitas daya maupun energi pada PLTA bendungan biasanya sangat besar,
sedangkan pada PLTA run of river relatif kecil.

Gambar 4. PLTA bendungan tipikal

Di dalam pengoperasian sistem tenaga listrik, pengaturan pemanfaatan energi listrik PLTA
bendungan lebih fleksibel. Dapat digunakan sebagai pemikul sebagian beban dasar dan
pemikul beban puncak, termasuk memenuhi pengaturan frekuensi (load follower). Air

Simple, Inspiring, Performing, Phenomenal 7

keluaran dari PLTA ini dapat ditampung pada reservoir di bawahnya. Pada periode luar
waktu beban puncak (off peak period) sistem, air pada reservoir bawah ini dapat dipompa
naik mengisi kembali reservoir atas. Selanjutnya pada waktu beban puncak (peak period),
dipakai kembali oleh PLTA. Jenis pusat listrik seperti itu disebut PLTA pumped storage.

Gambar 5. PLTA pumped storage

Karena operasi PLTA run of river sangat tergantung pada debit air sungainya, umumnya
sebagai pembangkit must run sesuai kondisi hidrologinya.
Keunggulan PLTA antara lain,
1. Tidak memerlukan bahan bakar,
2. Waktu asut (start) relatif singkat hanya beberapa menit dibandingkan dengan 6 jam
atau lebih pada PLTU,
3. Minimum up-time dan minimum down-time relatif singkat,
4. Dapat difungsikan sebagai black start jika sistem mengalami runtuh (black-out).
5. Fleksibel sebagai pembangkit load follower,
6. Penggunaan airnya dapat digabungkan dengan keperluan lainnya (multi-purpose)
memenuhi kebutuhan irigasi dan air minum.
Kelemahannya antara lain,
a. biaya kapitalnya relatif tinggi, untuk membangun bendungan dan sarana lainnya
serta pembebasan lahan dan,
b. pemindahan penduduk dari lokasi PLTA bisa menjadi hambatan,
c. operasinya sangat dipengaruhi oleh variasi musim.

Simple, Inspiring, Performing, Phenomenal 8

3.5. Pusat Listrik Tenaga Gas
Seringkali terjadi kekeliruan memahami pengertian tentang pusat listrik tenaga gas (PLTG).
Dianggap bahwa PLTG merupakan pusat listrik yang memakai bahan bakar gas. Padahal
PLTG adalah pusat listrik yang penggerak-mulanya berupa turbin gas. bahan bakarnya ada
yang berupa gas alam atau bahan bakar minyak.
Bagan prinsip kerja PLTG ditunjukkan pada gambar berikut ini.

Gambar 6. Bagan prinsip kerja PLTG

Untuk mengasut PLTG, mesin Diesel atau motor listrik memutar poros dan menggerakkan
kompresor. Setelah kompresor berputar, udara luar terhisap sehingga menghasilkan udara
bertekanan. Udara tersebut masuk ke ruang bakar. Di dalam ruang bakar, bahan bakar cair
dikabutkan. Kemudian dengan penyalaan awal dari busi, proses pembakaran terjadi dan gas
panas dihasilkan. Gas panas dialirkan ke turbin menghasilkan putaran turbin untuk memutar
generator. Generator menghasilkan listrik.

Di dalam pengoperasian sistem tenaga listrik, PLTG dimanfaatkan sebagai

1. Pemikul beban puncak.
Unit pembangkit PLTG cocok untuk keperluan ini karena waktu asut (start time)
cepat dan dapat segera dibebani.
2. Pemikul beban dasar.
Biaya operasi yang relatif tinggi menyebabkan PLTG jarang sekali dipilih sebagai
pemikul beban dasar. Meskipun demikian jika gas alam tersedia untuk dipakai

Simple, Inspiring, Performing, Phenomenal 9

 sebagai bahan bakarnya, secara ekonomi PLTG dapat dipertimbangkan untuk
pemikul beban dasar.
3. Pembangkit asut-gelap (black start) untuk pusat listrik tenaga uap (PLTU).
Unit pembangkit PLTG untuk keperluan ini ada yang ditempatkan di lokasi PLTU
atau di tempat lain yang ketika diperlukan segera dapat memasok tenaga listrik untuk
mengasut-gelap PLTU.

Dibandingkan dengan PLTU, PLTG memiliki keunggulan berikut

a. biaya investasi relatif lebih rendah untuk ukuran kapasistas pembangkit yang sama,
b. luas area yang diperlukan lebih sedikit daripada PLTU,
c. Keperluan air relatif lebih sedikit
d. Pondasi dan bangunan sederhana dan biayanya relatif lebih rendah
e. Lokasinya dapat berada dekat dengan beban, sekalipun di dalam kota.
Namun demikian biaya operasi PLTG sangat tinggi dibandingkan biaya operasi PLTU.

3.6. Pusat Listrik Tenaga Uap

Unit pembangkit pada pusat listrik tenaga uap (PLTU) merubah energi panas dari bahan
bakar menjadi energi listrik. Bahan bakar dibakar untuk memanasi boiler yang mengubah air
menjadi uap. Uap dipakai untuk menggerakkan turbin uap yang memutar generator hingga
menghasilkan listrik. Ada PLTU yang menggunakan bahan bakar minyak dan ada yang
menggunakan batubara.
Secara umum dapat dikatakan bahwa konversi energi pada PLTU berlangsung dalam 3
tahap. Pertama, energi panas yang diperoleh dari pembakaran bahan bakar dipakai untuk
membuat uap bertekanan dan bersuhu tinggi. Ke dua, turbin uap merubah energi panas uap
menjadi energi mekanik dalam bentuk putaran. Ke tiga, generator merubah energi mekanik
putaran tersebut menjadi energi listrik.
Untuk memperoleh konversi energi panas menjadi energi listrik yang efisien, berbagai
peralatan auxiliary dibutuhkan. Peralatan auxiliary di PLTU sangat banyak, bahkan melebihi
peralatan utamanya.
Uap bekas keluaran turbin dimasukkan ke kondenser. Kondenser mendinginkannya menjadi
air kembali menggunakan air pendingin. Air kondensat hasil kondensasi tersebut dipakai
kembali mengisi boiler. Siklus demikian disebut siklus tertutup, berlangsung berulang dan
terus menerus. Namun demikian, jumlah air dalam siklus dapat berkurang karena kebocoran
yang terjadi. Air penambah (make up water) diperlukan untuk menggantikan air yang hilang.

Simple, Inspiring, Performing, Phenomenal 10

Air penambah tersebut harus memenuhi kriteria yang sama dengan air yang ada dalam
siklus.

Gambar 7. Rangkaian proses pembangkitan listrik pada PLTU

Dibandingkan dengan jenis pembangkit listrik lain, beberapa keunggulan PLTU antara lain,
1. aspek pembangunan
– dapat dirancang menggunakan pilihan jenis bahan bakar yang tersedia (padat,
cair, gas),
– dapat dibangun dengan kapasitas yang bervariasi,
2. aspek pengoperasian
– kontinuitas operasinya tinggi,
– masa pakainya relatif panjang.

Kelemahan PLTU antara lain,

a. aspek pembangunan
– biaya kapital relatif mahal,
– memerlukan sumber air pendingin yang besar,
b. aspek operasi
– sangat tergantung pada ketersediaan bahan bakar,

Simple, Inspiring, Performing, Phenomenal 11

 – untuk mengasut (start) memerlukan pasokan listrik dari luar; PLTU sering kali
tidak dilengkapi fasilitas asut gelap (black start),
– minimum up time dan minimum down time relatif panjang.

3.7. Pusat Listrik Tenaga Gas-Uap

Panas yang dikandung (heat content) dari gas buang PLTG masih cukup besar. Suhunya
masih sekitar 500o C. Gas buang ini mengandung oksigen sekitar 16 %. Melalui heat
recovery steam generator (HRSG), gas buang turbin gas dapat dimanfaatkan sebagai
sumber panas untuk menghasilkan uap. Uap tersebut dipakai untuk menggerakkan turbin
uap yang memutar generator menghasilkan listrik. Dengan demikian biaya operasinya
menjadi lebih efisien. Pusat listrik dengan skema combined cycle demikian dikenal dengan
Pusat Listrik Tenaga Gas-Uap (PLTGU).
Seringkali ditemui PLTGU dengan konfigurasi satu atau lebih unit pembangkit turbin gas dan
satu unit pembangkit turbin uap.
3.8. Pusat Listrik Tenaga Diesel
Di dalam penyediaan listrik sebagian besar sistem tenaga listrik di Indonesia, pasokan listrik
dari PLTD masih berkontribusi besar terutama pada daerah-daerah terpencil (remote area).

Beberapa keunggulan dari PLTD, antara lain

1. desain dan instalasi sederhana;
2. masa pengadaan, pemasangan dan komisioning relatif cepat;
3. tata letak, desain dan konstruksi pondasi serta bangunan relatif lebih murah dan
sederhana;
4. waktu mengasut (start) hingga dapat dibebani relatif cepat;
5. tidak memerlukan lahan yang luas untuk penyediaan bahan bakar;
6. tidak memerlukan ash handling seperti di PLTU;
7. biaya investasi kapasitas per kW relatif rendah;
8. kebutuhan air pendingin lebih sedikit dibanding dengan PLTU;
9. dapat ditempatkan dekat dengan beban.

Kelemahan PLTD, antara lain

a. kapasitasnya relatif kecil;
b. biaya operasi (bahan bakar) relatif tinggi;
c. masa keekonomian operasinya relatif pendek, sekitar 5 tahun;

Simple, Inspiring, Performing, Phenomenal 12

 d. biaya pemeliharaan dan perbaikan relatif tinggi.

Harga bahan bakarnya yang mahal menyebabkan operasi PLTD menjadi sangat tidak
ekonomis. Meskipun demikian peran PLTD untuk melistriki daerah yang masih jauh dari
jaringan (grid) dan pada remote area (sistem isolated).
Pada sistem yang memiliki pilihan operasi pembangkit yang beragam, berdasarkan merit
order pengoperasian PLTD menjadi pilihan terakhir.

Pemanfaatan PLTD, antara lain sebagai

– pemasok listrik cadangan pada industri-industri manakala pasokan listrik dari
jaringan terputus;
– pemasok listrik untuk mengasut auxiliaries (black start) di PLTU;
– pemikul beban puncak;
– pembangkit standby.

3.9. Pusat Listrik Tenaga Panas Bumi

Energi panas bumi adalah energi panas alam yang berasal dari dalam bumi. Kita dapat
memanfaatkan uap atau air panas yang dihasilkan di dalam bumi untuk memanasi
bangunan (di negara dengan 4 musim) atau menghasilkan tenaga listrik.
Pusat listrik yang menggunakan tenaga panas bumi untuk menggerakkan unit pembangkit
menghasilkan tenaga listrik dikenal dengan Pusat Listrik Tenaga Panas Bumi (PLTP).
Energi panas bumi dibangkitkan pada inti bumi sekitar 4000 mile di bawah permukaan bumi.
Energi tersebut ketika menemui jalurnya mencapai permukaan bumi dalam bentuk
a. Gunung berapi (vulcano)
b. Geyser
c. Mata air panas (hot spring)
d. Kolam air panas (hot pools)
e. Telaga air panas (hot lake)
f. Kubangan lumpur panas (boiling mud pools)
g. Fumarole
h. Silika sinter
i. Batuan yang mengalami alterasi.

Simple, Inspiring, Performing, Phenomenal 13

Pembangkit listrik menggunakan fluida panas bumi yang telah diterapkan di lapangan,
antara lain
1. Direct dry steam
2. Separated steam
3. Flash steam : single, double, multi
4. Binary cycle: brine/freon, brine/isobutana

Jenis PLTP yang pertama menggunakan uap kering langsung dari reservoir uap panas
bumi, sebagaimana digambarkan di bawah ini.

Gambar 8. PLTP dengan uap kering

Sistem konversi fluida uap kering merupakan sistem konversi yang paling sederhana dan
murah. Uap langsung diarahkan menuju turbin melewati peralatan pemilah butir bebatuan
dari uap sebelum memasuki turbin. Setelah dimanfaatkan uap dapat dibuang ke atmosfer.
Pada sistem dengan siklus separated steam, fluida yang berupa campuran fase uap dan
fase cair dipisahkan lebih dulu di dalam separator. Uap yang dihasilkan dari separator
dimanfaatkan menggerakkan turbin.
Sedangkan PLTP yang paling umum memakai flash steam, digambarkan di bawah ini.

Simple, Inspiring, Performing, Phenomenal 14

 Gambar 9. PLTP dengan flash steam

Pada sistem ini, mendorong fluida panas bertekanan tinggi yang mencapai suhu 360°F di
kedalaman menuju ke permukaan. Fluida tersebut dibawa ke low pressure chamber, uap
yang dihasilkan menggerakkan turbin. Flasher (steam separator) adalah alat untuk
memisahkan uap dan air pada jenis uap hot water dominated. Air keluaran disuntikkan
kembali ke bumi melalui sumur reinjeksi.

Ada juga PLTP dengan binary cycle, digambarkan berikut ini.

Gambar 10. PLTP dengan binary cycle

Simple, Inspiring, Performing, Phenomenal 15

Umumnya, fluida pada PLTP dengan binary cycle adalah fluida yang memiliki suhu sedang
berkisar antara 100° C hingga 200° C untuk memanasi fluida bertitik didih lebih rendah.
Pada sistem ini fluida panas bumi dilewatkan melalui fluida yang memiliki titik didih lebih
rendah. Uap yang dihasilkan dari fluida tersebut menggerakkan turbin.

Indonesia memiliki potensi panas-bumi yang sangat besar, mencapai 27.000 MW yaitu
sekitar 40 % dari potensi panas-bumi di dunia. Panas-bumi di Indonesia terletak di daerah
yang dikenal dengan istilah ring of fire, yang membentang dari mulai ujung Utara Pulau
Sumatera sampai ke Selatan, Jawa Barat sampai Jawa Timur, NTB, NTT kemudian ke
Utara menuju ke Sulawesi. baru sebagian kecil dari potensi tersebut yang telah
dikembangkan dan telah beroperasi.
Salah satu contoh siklus PLTP digambarkan sebagai berikut.

Gambar 11. Siklus pada PLTP

3.10. Pusat Listrik Tenaga Nuklir

Rangkaian proses pembangkitan tenaga listrik pada pusat listrik tenaga nuklir (PLTN)
secara umum digambarkan sebagai berikut.

Simple, Inspiring, Performing, Phenomenal 16

 Gambar 12. Pembangkitan tenaga listrik pada PLTN

Pada PLTN energi panas yang luar biasa besarnya diperoleh sebagai hasil reaksi inti atom
dari bahan radioaktif. Reaksi fusi (penggabungan) inti atom ataupun reaksi fisi (pemisahan)
inti atom menghasilkan energi panas tersebut.
Pada reaksi fusi, dua unsur berinti atom ringan digabungkan untuk menghasilkan bahan
berinti atom lebih berat. Contohnya reaksi deuterium (hidrogen berat) dengan tritium yang
mengalami fusi (menggabung) membentuk unsur berinti atom lebih berat menghasilkan
energi dan membebaskan neutron. Reaksi fisi memisahkan inti atom dari bahan berinti berat
menjadi dua atau lebih bahan berinti lebih ringan, menghasilkan energi panas dan melepas
neutron. Sebagai contoh adalah reaksi fisi pada U235. Satu neutron bebas menumbuk atom
U235 dan diserap menghasilkan atom U236 yang tidak stabil. Kemudian atom U236 mengalami
fisi (membelah) menjadi menjadi dua unsur yang berinti lebih ringan, melepas energi panas
serta membebaskan neutron. Neutron bebas tersebut akan menumbuk atom U235 lainnya,
mengawali reaksi fisi berikutnya sehingga menjadi reaksi berantai.
Energi panas yang dihasilkan dari reaksi inti tersebut digunakan membuat uap untuk
menggerakkan turbin yang memutar generator menghasilkan tenaga listrik pada PLTN. Ada
dua jenis PLTN yaitu jenis Pressurized Water Reactor (PWR) dan Boiling Water Reactor
(BWR).

Simple, Inspiring, Performing, Phenomenal 17

 Gambar 13. PLTN jenis Pressurized Water Reactor (PWR)

Gambar 14. PLTN jenis Boiling Water Reactor (BWR)

Keunggulan PLTN antara lain,

a. menghasilkan energi listrik yang cukup besar menggunakan sedikit bahan bakar
dibandingkan dengan jenis pusat listrik lainnya
b. reliabilitasnya tinggi,
c. efisien.
Kelemahannya antara lain,
1. Biaya kapital tinggi,
2. Biaya pemeliharaan relatif tinggi,
3. Harga bahan bakar nuklir relatif mahal dan tidak mudah diperoleh.

Simple, Inspiring, Performing, Phenomenal 18

4. TRANSMISI TENAGA LISTRIK
Listrik yang dihasilkan pusat listrik dapat dikirimkan sejauh puluhan hingga ratusan
kilometer. Jika arus mengalir di dalam penghantar maka ada daya yang hilang, artinya daya
yang diterima di ujung penerima lebih kecil daripada yang dikirim. Listrik yang hilang ketika
disalurkan disebut rugi-rugi atau susut (losses).
Penyaluran tenaga listrik pada umumnya dilaksanakan melalui saluran transmisi tegangan
tinggi (TT) atau tegangan ekstra tinggi (TET). Penggunaan tegangan yang tinggi pada
penyaluran tenaga listrik yang berjarak jauh dapat mengurangi susut.

4.1. Gardu Induk

4.1.1. Gardu Induk Transmisi

Gardu induk transmisi merupakan fasilitas dimana saluran transmisi berakhir atau terhubung
dengan saluran transmisi lain. Gardu induk transmisi memiliki peralatan untuk memisahkan
sistem tenaga dan untuk melepaskan peralatan yang terganggu atau peralatan yang akan
dipelihara dari sistem tenaga.
Tegangan perlu diturunkan sebelum sampai di konsumen. Oleh sebab itu hampir semua
gardu induk transmisi memiliki transformator tenaga untuk menurunkan tegangan transmisi
ke tegangan yang lebih rendah.

4.1.2. Gardu Induk Switching

Gardu induk switching hanya memiliki peralatan yang diperlukan untuk memisahkan saluran
transmisi untuk keperluan pemeliharaan peralatan atau untuk mengisolir daerah yang
terganggu. Gardu ini yang tidak dilengkapi dengan transformator tenaga.

4.2. Komponen Tipikal Di Gardu Induk

Komponen tipikal dan fungsinya di dalam gardu induk digambarkan sebagai berikut.

Simple, Inspiring, Performing, Phenomenal 19

 Gambar 15. Komponen tipikal di gardu induk

4.2.1. Busbar

Busbar berupa konduktor tempat bay dihubungkan dengan bay lainnya melalui Pemisah
(PMS, disconnecting switch). Sambungan dibuat sedemikian sehingga memungkinkan
bekerja pada hampir semua peralatan di gardu induk tanpa harus memutuskan penyaluran
tenaga listrik.
Di dalam serandang (switchyard), busbar berada di udara terbuka.

Gambar 16. Busbar jenis batang

Simple, Inspiring, Performing, Phenomenal 20

4.2.2. Pemisah

Pemisah diperlukan untuk memisahkan peralatan, digunakan memutus rangkaian saat

peralatan tak berbeban. Digunakan untuk mengisolasi pemutus tenaga (PMT, circuit
breaker) bila terpasang di kedua sisi PMT (terhubung seri). Urutan pengoperasian PMS dan
PMT sangat penting diperhatikan oleh operator. Kesalahan mengisolasi peralatan atau keliru
pada proses pembumian peralatan merupakan kesalahan fatal.

Gambar 17. Pemisah

4.2.3. Pemutus Tenaga

Pemutus tenaga digunakan untuk memutuskan rangkaian saat peralatan berbeban.

Pemutus tenaga dapat dibedakan atas media pemutus busur api yang timbul saat
pemutusan. Ada yang menggunakan minyak, gas SF6, vakum atau menggunakan
mekanisme hembusan udara (air blast). Waktu pemutusan PMT jauh lebih cepat
dibandingkan PMS.

Gambar 18. Pemutus tenaga

Simple, Inspiring, Performing, Phenomenal 21

4.2.4. Transformator Arus

Transformator arus mentransformasi nilai arus yang besar pada rangkaian menjadi lebih
kecil untuk keperluan pengukuran dan relai proteksi. Dihubungkan seri dengan saluran.
Sebuah transformator arus dapat digunakan untuk beberapa keperluan. Namun burden-nya
tidak boleh melampaui desain.

Gambar 19. Transformator arus

4.2.5. Transformator Tegangan

Transformator tegangan mentransformasi nilai tegangan yang tinggi pada rangkaian menjadi
lebih rendah untuk keperluan pengukuran dan relai proteksi. Dihubungkan paralel (shunt)
dengan saluran.

Gambar 20. Transformator tegangan

Simple, Inspiring, Performing, Phenomenal 22

4.2.6. Pemisah Tanah

Pemisah tanah (PMS tanah) digunakan untuk membumikan peralatan yaitu menghubungkan
peralatan ke rangkaian konduktor yang dipendam dalam tanah di gardu induk. Upaya ini
dimaksudkan untuk melindungi orang yang bekerja pada peralatan yang dibumikan tersebut.
Semua sambungan dan PMS tanah mestilah memiliki kontak yang baik dengan resistansi
rendah. Pembukaan PMS tanah harus memenuhi urutan (sequence) operasi peralatan
switching. Itulah kenapa operasi PMT, PMS dan PMS tanah dibuat interlocked.

4.2.7. Pelindung Tegangan Surja

Alat pelindung terhadap tegangan surja berfungsi melindungi peralatan sistem tenaga listrik
dengan cara membatasi tegangan surja lebih yang datang dan mengalirkannya ke tanah.
Peralatan ini dapat menahan tegangan sistem 50 Hz dalam masa tak terbatas tetapi harus
dapat melalukan surja arus ke tanah tanpa mengalami kerusakan. Ada tiga macam alat
pelindung terhadap surja yang dikenal yaitu sela batang (rod gap), arester (lightning
arrester) jenis eksplusi dan arester jenis katup.

4.2.8. Sela Batang

Sela batang merupakan alat pelindung surja yang paling sederhana namun kuat dan kokoh.
Jarang digunakan pada rangkaian yang penting karena tidak dapat memenuhi persyaratan
dasar alat pelindung sesungguhnya. Digunakan sebagai pelindung cadangan manakala
arester dilepas dari saluran karena rusak atau oleh sebab lain. Sela batang tidak dapat
memutuskan arus susulan, jadi selalu berakibat gangguan setiap ada surja yang
menimbulkan lompatan api pada sela batang.

4.2.9. Lightning Arrester

Penangkap petir (lightning arrester) adalah alat pelindung bagi peralatan sistem tenaga dari
surja petir. Ia berlaku sebagai jalan pintas (by pass) sekitar isolasi; membentuk jalan yang
mudah dilalui arus kilat (petir) sehingga tidak timbul tegangan yang lebih tinggi pada
peralatan. Pada keadaan normal arester berlaku sebagai isolator, tetapi berlaku sebagai
konduktor yang dilewati arus besar saat terjadi surja. Setelah surja hilang, arester harus
dengan cepat kembali berlaku sebagai isolator. Berbeda dengan sela batang, arester dapat
memutuskan arus susulan tanpa menimbulkan gangguan.

Simple, Inspiring, Performing, Phenomenal 23

4.2.10. Transformator Tenaga

Transformator tenaga digunakan di dalam sistem tenaga untuk mentransformasikan tenaga

listrik ke tegangan yang lain. Keberadaan transformator sangat membantu penyaluran
tenaga listrik. Transformator penaik tegangan digunakan untuk menaikkan tegangan
keluaran generator ke tegangan transmisi yang diinginkan. Transformator penaik tegangan
yang tersambung pada generator disebut juga transformator-generator. Tegangan transmisi
di gardu induk penerima diturunkan dengan transformator penurun tegangan ke tegangan
yang diinginkan misalnya ke tegangan subtransmisi atau tegangan distribusi. Transformator
yang menurunkan tegangan transmisi ke tegangan distribusi sering juga disebut dengan
transformator distribusi.
Tranformator interbus menaikkan atau menurunkan tegangan antar busbar gardu induk
yang berbeda tegangan, misal antara gardu induk bertegangan 150 kV dengan 66 kV.

Gambar 21. Transformator tenaga

4.2.11. Saluran Transmisi

Sistem penyaluran terbentuk dari saluran transmisi tegangan tinggi yang digunakan untuk
mengirimkan tenaga listrik dari pembangkit listrik ke konsumen (beban). Saluran transmisi
umumnya berupa penghantar udara yang ditopang oleh menara (tower). Panjangnya hingga
ratusan kilometer. Ada pula yang berupa kabel yang ditanam di tanah. Biasanya ini
dilakukan terkait dengan estetika kota dan keselamatan lingkungan di kota atau daerah
pemukiman. Saluran transmisi juga digunakan untuk menghubungkan antar sistem tenaga
sehingga pertukaran daya antar sistem dapat berlangsung jika diperlukan.

Simple, Inspiring, Performing, Phenomenal 24

 Gambar 22. Saluran transmisi

5. DISTRIBUSI TENAGA LISTRIK

5.1. Gardu Distribusi
Gardu distribusi memasok jaringan distribusi untuk memasok daya ke beban. Gardu
distribusi memiliki transformator tenaga yang menurunkan tegangan transmisi ke tegangan
distribusi. Kebanyakan sistem tenaga mengoperasikan jaringan distribusi pada tegangan
antara 4 kV dan 34,5 kV.

5.2. Jaringan Distribusi

Jaringan distribusi adalah tahap akhir dalam menyampaikan tenaga listrik ke konsumen.
Gardu distribusi memasok rangkaian distribusi primer yang disebut penyulang distribusi.
Penyulang distribusi biasanya dipasok dengan tegangan di antara 4 kV hingga 34,5 kV.
Penyulang distribusi mengirimkan tenaga listrik dari gardu distribusi mencapai konsumen.
Penyulang distribusi berupa kawat udara yang ditopang tiang-tiang atau kabel bawah tanah.
Tegangan yang digunakan konsumen rumah tangga adalah 120 V atau 240 V (240 V di
Indonesia). Konsumen bisnis biasanya menggunakan fasa 3 untuk daya yang lebih besar.
Tegangan distribusi primer diturunkan dengan transformator ke tegangan distribusi
sekunder. Transformator ini dipasang di atas tiang atau di atas tanah (pad-mounted) atau di
bawah tanah.

Simple, Inspiring, Performing, Phenomenal 25

 Gambar 23. Jaringan distribusi tenaga listrik

5.3. Beban Sistem

Beban sistem tenaga di dalam suatu daerah tergantung pada kegiatan komersial, industri
dan pemukiman yang juga dipengaruhi oleh keadaan cuaca. Kegiatan-kegiatan khusus
keagamaan dan sosial juga memberi pengaruh pada hari- hari tertentu.
Pengetahuan mengenai sifat beban dari kelompok pelanggan yang beragam tersebut akan
sangat membantu dalam proses prakiraan beban sistem tenaga. Beban sistem tenaga terdiri
dari beberapa kelompok pelanggan. Tiap kelompok pelanggan memiliki sifat-sifat yang khas.

Ada yang membagi pelanggan-pelanggan tersebut secara umum ke dalam enam kelompok,
yaitu:
1. pemukiman,
2. komersial
3. industri,
4. pertanian,
5. kotapraja, dan
6. traksi listrik.

Simple, Inspiring, Performing, Phenomenal 26

 Gambar 24. Beban kelompok industri

Pola konsumsi listrik masing-masing kelompok itu sangat khas dan puncaknya terjadi tidak
bersamaan. Sebagai contoh, beban pemukiman yang kebanyakan terdiri dari lampu
penerangan perumahan, peralatan rumah tangga yang mengkonsumsi listrik seperti radio,
televisi, lemari pendingin, penyejuk ruangan dan sebagainya; memiliki puncak yang terjadi di
malam hari. Bebannya rendah di luar periode tersebut. Pada kelompok beban komersial
seperti perkantoran, rumah sakit, hotel, pertokoan dan sebagainya adalah kebalikannya.
Bebannya lebih merata sepanjang hari, memiliki dua puncak yaitu pada pagi dan malam
hari. Mirip dengan itu adalah traksi sebagai sarana transportasi, memiliki puncak di pagi dan
sore hari.

Beban industri baik industri kecil dan industri berat bekerja dalam satu atau tiga shift sehari,
dapat dikatakan hampir rata sepanjang hari. Penerangan jalan, perusahaan air minum dan
drainase termasuk kelompok beban kotapraja. Penerangan jalan yang merupakan bagian
utamanya hampir rata selama lampu dinyalakan yaitu mulai pukul 6 sore hingga 6 pagi.
Beban pertanian terjadi selama siang hari.

Simple, Inspiring, Performing, Phenomenal 27

 Gambar 25. Beban kelompok komersial

Ada pula yang membagi komponen beban sistem dalam empat kelompok, yaitu :
– komersial
– industri,
– domestik,
– beban khusus.

Gambar 26. Beban kelompok pemukiman

Beban biasanya digambarkan dalam kurva dengan sumbu waktu. Beberapa contoh kurva
dari kelompok beban di atas ditunjukkan dalam Gambar 1.2 hingga Gambar 1.5.

Simple, Inspiring, Performing, Phenomenal 28

 Gambar 27. Beban penerangan jalan

5.4. Kurva Beban

5.4.1. Kurva Beban Harian

Jadi beban sistem merupakan hasil dari penjumlahan kelompok-kelompok beban tersebut.
Kurva beban sistem disebut juga kurva beban harian.

Gambar 28. Kurva beban sistem

Di negeri empat musim belahan bumi utara dan selatan, siklus tingkat pemakaian listrik
mengikuti musim. Pemakaian listrik pada musim panas berbeda dengan pada musim dingin.
Sebagai contoh di Sistem Jawa Bali siklus musim tidak dikenal. Pada dua minggu sekitar
hari raya Iedul Fitri serta dua minggu sekitar Natal dan Tahun Baru, pemakaian listrik
menurun tinggal 80 %.

Simple, Inspiring, Performing, Phenomenal 29

 Gambar 29. Contoh variasi beban pada hari kerja (atas) dan hari libur (bawah)

Siklus harian lazim ada di semua sistem tenaga. Tingkat pemakaian listrik pada hari kerja
lebih tinggi dibanding pada hari libur dan Ahad (Minggu).

Gambar 30. Contoh kurva beban hari kerja, libur dan hari khusus

Simple, Inspiring, Performing, Phenomenal 30

5.4.2. Kurva Lama Beban

Beban kerap pula digambarkan dengan kurva lama beban (load duration curve). Kurva lama
beban ekivalen merupakan konsep penting yang digunakan dalam teknik simulasi produksi
listrik secara probabilistik.

Gambar 31. Kurva lama beban

5.5. Pusat Pengatur Beban

Kompleksitas operasi sistem tenaga yang sederhana misalnya terdiri hanya satu pusat listrik
dan sekumpulan beban di beberapa gardu induk yang dipasoknya belum begitu terasa. Jika
sistem tenaga berkembang menjadi sistem yang semakin besar, maka operasinyapun
menjadi semaklin kompleks. Perkembangan tersebut menuntut kebutuhan pengendalian
yang terkoordinasi. Koordinasi operasi sistem tenaga dilaksanakan dari satu atau beberapa
pusat pengatur (control centre).

5.5.1. Fungsi Pusat Pengatur Beban

Fungsi utama Pusat Pengatur Beban antara lain:

a. mengendalikan produksi energi listrik (pembangkitan),
b. mengendalikan transmisi tenaga listrik,
c. melaksanakan administrasi dan koordinasi penjadwalan pemeliharaan peralatan
sistem tenaga,
d. melakukan simulasi contingency, dan
e. memantau sistem kendali (SCADA, automation) yang dipakai.

Simple, Inspiring, Performing, Phenomenal 31

5.5.2. Peran Pusat Pengatur Beban

Peran Pusat Pengatur Beban yang langsung mempengaruhi operasi sistem tenaga adalah:
a. perencanaan operasi jangka pendek,
b. pelaksanaan operasi real-time (monitoring and controlling),
c. pelaporan operasi dan tindak- lanjut penanganan gangguan.

5.5.3. Kegiatan Pusat Pengatur Beban

Kegiatan yang dilakukan Pusat Pengatur Beban dapat dikelompokkan sebagai berikut:
a. Pre-dispatch,
b. Dispatch,
c. Post-dispatch.

a. Pre-dispatch

Pre-dispatch adalah tahap menentukan kombinasi sumber produksi tenaga listrik dan unit
pembangkitnya yang akan memasok kebutuhan beban sistem beberapa waktu ke depan.
Kegiatan yang dilaksanakan pada pre-dispatch antara lain mencakup
a. prakiraan beban (load forecast) jangka pendek,
b. penjadwalan pembangkitan,
c. perencanaan kebutuhan daya reaktif,
d. perencanaan pemeliharan dan pemisahan (outage) peralatan,
e. pengembangan switching terencana,
f. perbaikan rencana dan tatacara pemulihan setelah gangguan.

b. Dispatch

Kegiatan pada tahap dispatch meliputi:

a. pemantauan sistem tenaga, peralatan sistem dan statusnya,
b. pengendalian tenaga listrik (power dispatch),
c. evaluasi ekonomi dan sekuriti sistem,
d. melaksanakan switching dan melaksanakan pemulihan sistem setelah gangguan.

Simple, Inspiring, Performing, Phenomenal 32

c. Post-dispatch

Pada tahap post-dispatch, kegiatan-kegiatan yang dilakukan meliputi:

a. pengarsipan data kejadian (events) di sistem dan kegiatan pelaksanaan pengaturan,
b. penyusunan laporan operasi sistem,
c. pengumpulan data statistik (data gangguan sistem dan sebagainya),
d. perhitungan energi,
e. analisis gangguan yang terjadi di dalam sistem tenaga.

5.6. Jenis Pusat Pengatur

Pusat pengatur dibedakan atas tugas dan tanggung-jawabnya di dalam melaksanakan
operasi sistem tenaga dan kadang kala dibatasi oleh wilayah yang dioperasikannya. Pusat
pengatur ada yang melaksanakan tugas manajemen energi atau hanya melaksanakan tugas
switching jaringan tetapi ada pula yang melaksanakan kedua tugas tersebut.
Pusat pengatur yang melaksanakan tugas manajemen energi dan switching jaringan
sebagai contoh di Indonesia adalah Jawa Bali Control Centre (JCC). Region Control Centre
(RCC) di Sistem Jawa Bali adalah contoh pusat pengatur yang melaksanakan switching
jaringan saja.
Pusat Pengatur Distribusi (distribution control centre = DCC) melakukan switching jaringan
distribusi yang dikelolanya.

6. KOORDINASI PROTEKSI PEMBANGKIT, TRANSMISI DAN DISTRIBUSI

Perhitungan proteksi relai yang ditetapkan oleh kontraktor atau konsultan cenderung
memperhatikan keamanan sisi pembangkit itu sendiri, kurang memperhatikan keperluan
operasi sistem secara keseluruhan. Sistem proteksi pada generator harus dapat
dikoordinasikan dengan sistem proteksi pada jaringan. Setting proteksi harus berdasarkan
pada regulasi yang disepakati semua pihak yang terkait dengan jaringan (di Sistem Jawa-
Bali pada Aturan Jaringan Sistem Tenaga Listrik Jawa Madura Bali).

6.1. Proteksi generator

Tujuan proteksi generator, antara lain untuk
a. mendeteksi gangguan pada generator.
b. memproteksi generator dari kondisi abnormal.

Simple, Inspiring, Performing, Phenomenal 33

 c. mengisolasi generator dari gangguan sistem, yang mana tidak dapat diatasi oleh
proteksi sistem tersebut.

Data yang diperlukan untuk proteksi generator adalah

1. data impedansi sistem dilihat dari titik sambungan dengan pembangkit,
2. single line diagram dari unit pembangkit beserta data peralatan utama, peralatan
proteksi generator dan transformator (CT, PT, relai),
3. diagram tripping logic proteksi generator, transformator generator dan transformator
start up,
4. reaktansi sinkron (Xd), transien (Xd’) dan subtransien (Xd”) dari generator yang
diamankan,
5. spesifikasi turbin,
6. impedansi transformator (Zt),
7. batas kemampuan pembebanan generator serta kemampuan generator dan
transformator terhadap kondisi over excitation (V/Hz),
8. daerah kerja under/minimum excitation limiter dalam diagram R - X atau P – Q,
9. beban total (motor - motor yang terhubung dengan transformator start up),
10. buku manual untuk relai proteksi.

Yang perlu diperhatikan dalam koordinasi proteksi transmisi dan pembangkit :

1. Kondisi operasi sistem
a. variasi frekuensi (49.50 – 50.50 Hz)
b. variasi tegangan sistem ( 150 kV :-10% hingga +5%)
(500 kV : -5% hingga +5%)
2. Fault clearing time
a. basic fault clearing time
90 ms pada 500 kV
120 ms pada 150 kV
150 ms pada 66 kV
b. back-up time,
400 ms untuk waktu operasi Zone-2
c. circuit breaker fault (CBF) time,
200 – 250 ms
d. selektivitas antara generator dan sistem,
discriminating time 300 ms.
Simple, Inspiring, Performing, Phenomenal 34
Proteksi cadangan generator dan transformator yang harus dikoordinasikan dengan proteksi
penghantar,
a. relai proteksi cadangan (back up) untuk phase to phase atau phase to ground fault
(21G, 51G/51V, 51GT, 51NGT dan 51 NT),
b. frekuensi dan over excitation relay (81G, 24 atau 59/81),
c. out of step relay dan loss of field relay (78 dan 40),
d. proteksi cadangan transformator start up untuk phase to ground fault (51N/ST).

6.2. Back Up Relay Proteksi Untuk Phase to Phase atau Phase to Ground Fault
a. Relai jarak 21G
Relai jarak (distance relay 21G) merupakan proteksi cadangan (back up) yang
berguna untuk memisahkan generator dan transformator generator dengan sistem,
apabila ada gangguan pada generator atau transformator generator yang tidak
diatasi oleh proteksi utama.

Gambar 32. Jangkauan relai jarak 21G

b. Over Current Relay (51G, 51T dan 51 NGT)

Proteksi ini memisahkan generator dengan sistem, apabila ada gangguan pada
sistem yang mana tidak diatasi oleh proteksi utama.
Yang harus diperhatikan dalam setting :
– current setting merupakan tanggung jawab pembangkit,
– operating time harus dikoordinasikan dengan sistem proteksi transmisi,
seperti 21-Line, circuit breaker fault (CBF) dan proteksi busbar,
– relai harus memiliki karakteristik inverse time,
– time delay 700 ms.

Simple, Inspiring, Performing, Phenomenal 35

6.3. Frekuensi dan Over excitation Relay (81G, 24 atau 59/81)
a. Under Frequency Relay (81G)
Proteksi ini mendeteksi overloading yang disebabkan oleh berbagai macam
gangguan sistem atau kondisi operasi.
Yang perlu diperhatikan dalam setting:
– harus mempertimbangkan keamanan peralatan pembangkit,
– harus mendukung load shedding dan islanding operation,
– tidak trip pada operasi normal (49,5 <f<50,5 Hz)
– dimungkinkan untuk trip dengan time delay pada load shedding atau islanding
operation (47,5<f<49,5 Hz)
– dapat trip secara instant pada frekuensi dibawah load shedding atau islanding
operation (f< 47,5 Hz);
– mengakomodir operasi host load pembangkit;
– bila memiliki lebih dari satu unit, dimungkinkan untuk tidak trip secara
bersamaan pada frekuensi 51,5 Hz.
Di dalam Aturan Jaringan Sistem Tenaga Listrik (Jawa Madura Bali, Sumatera,
Sulawesi) diatur bahwa:
Frekuensi nominal 50 Hz, diusahakan untuk tidak lebih rendah dari 49,5 Hz atau
lebih tinggi dari 50,5 Hz, dan selama waktu keadaan darurat (emergency) dan
gangguan, frekuensi sistem diijinkan turun hingga 47,5 Hz atau naik hingga 51,5 Hz
sebelum unit pembangkit diijinkan keluar dari operasi.

Batas-batas operasi frekuensi generator dan turbin berdasarkan Standar IEC 34.3,
waktu yang diijinkan pada frekuensi abnormal sebagai berikut

Simple, Inspiring, Performing, Phenomenal 36

 b. Over excitation Relay (24)
Proteksi ini mengamankan generator dari over excitation. Over excitation dapat
menyebabkan panas pada stator generator atau transformator generator.
Yang harus diperhatikan dalam setting :
– mempertimbangkan keamanan peralatan pembangkit terhadap over
excitation,
– mendukung load shedding dan islanding operation,
– tidak trip pada V/Hz < 1,1 pu (Vmax = 1,1 pu dan fmin = 47,5/50 pu)
– trip secara instant pada V/Hz > 1,1 pu.

6.4. Relai Out of Step dan Loss of Field (78 dan 40)
a. Loss of Field Relay (40G)
Proteksi ini mengamankan generator dari kehilangan eksitasi. Loss of excitation
dapat menyebabkan kenaikan nilai arus yang dapat membahayakan (terjadi
overheating pada rotor dan stator generator).
Yang harus diperhatikan dalam setting :
– proteksi bekerja dengan cepat untuk loss of excitation dengan initial machine
loading yang tinggi
– zone proteksi dari 40G relai sebaiknya tidak menyebabkan pengurangan
kapabilitas generator (under-excited operating capability)
– relai sebaiknya tidak berkerja dikarenakan recoverable power swing dalam
sistem.

b. Out of Step Relay (78)

Proteksi ini mengamankan mesin dari osilasi mekanis yang disebabkan oleh pole
slipping pada generator.
Yang harus diperhatikan dalam setting :
– out of step relay beroperasi pada kondisi lepas sinkron yang terjadi di
generator,
– out of step relay tidak bekerja saat power swing terjadi di luar generator,
– Relai tetap bekerja dengan baik selama kondisi lepas sinkron pole slipping
yang rendah atau besar,
– out of step relay hanya diijinkan bekerja pada power angle antara generator
dan sistem dalam keadaan kekurangan daya,

Simple, Inspiring, Performing, Phenomenal 37

 – out of step relay tidak bekerja pada recoverable power swing.

6.5. Proteksi Cadangan Transformator Start Up Untuk Phase To Ground Fault

(51N/ST)
a. Start-up Transformer Protection (51N/ST)
Proteksi ini memisahkan auxiliary transformer dengan sistem bila gangguan sistem
pada auxiliary pembangkit tidak teratasi oleh proteksi utama.
Yang harus diperhatikan dalam setting :
– current setting merupakan tanggung jawab pembangkit,
– operating time harus dikoordinasikan dengan proteksi cadangan sistem
transmisi, seperti GFR Line dan GFR Transformator Inter Bus,
– Relai harus memiliki karakteristik inverse time,
– time delay 1500 ms.

Dapat dikatakan bahwa tidak semua proteksi generator/transformator generator perlu

dikoordinasikan dengan sistem. Hanya relai proteksi cadangan tertentu seperti : 21, 50/51,
24, 81, 40 & 78 yang perlu dikoordinasikan dengan proteksi jaringan transmisi.

Sedangkan proteksi di jaringan distribusi juga harus dikoordinasikan dengan proteksi

jaringan transmisi. Proteksi distribusi harus mengisolir gangguan yang terjadi pada jaringan
distribusi agar diupayakan tidak menyebabkan gangguan pada jaringan transmisi. Pada
proteksi penyulang, setting waktu kerjanya lebih singkat dari setting waktu proteksi pada
transformator daya yang memasoknya.

Simple, Inspiring, Performing, Phenomenal 38
