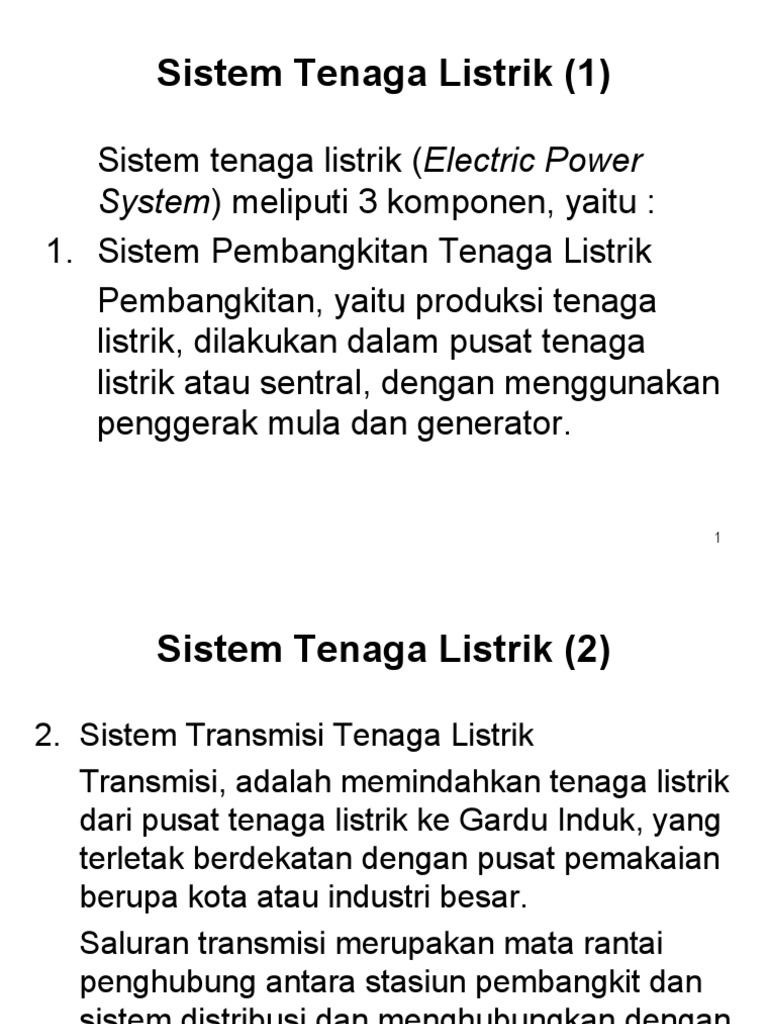

Sistem Tenaga Listrik (1)
Sistem tenaga listrik (Electric Power

System) meliputi 3 komponen, yaitu :
1. Sistem Pembangkitan Tenaga Listrik
Pembangkitan, yaitu produksi tenaga
listrik, dilakukan dalam pusat tenaga
listrik atau sentral, dengan menggunakan
penggerak mula dan generator.
1
2. Sistem Transmisi Tenaga Listrik

Transmisi, adalah memindahkan tenaga listrik
dari pusat tenaga listrik ke Gardu Induk, yang
terletak berdekatan dengan pusat pemakaian
berupa kota atau industri besar.
Saluran transmisi merupakan mata rantai
penghubung antara stasiun pembangkit dan
sistem distribusi dan menghubungkan dengan
sistem-sistem daya lain melalui interkoneksi.
2
3. Sistem Distribusi Tenaga Listrik

Sistem distribusi menghubungkan semua
beban pada daerah tertentu kepada
saluran transmisi. Dari Gardu Induk
didistribusikan ke Gardu Distribusi dan
ke pemakai / konsumen.
3
Gambar dibawah memperlihatkan secara skematis

urutan dan fungsi-fungsi pembangkitan, transmisi
dan distribusi suatu sistem penyediaan tenaga listrik
Arah Energi
Pembangkit Transmisi Distribusi
Skema prinsip penyediaan tenaga listrik
4
Manfaat Studi Aliran Daya (1)
• Dalam menentukan operasi terbaik

pada sistem-sistem tenaga listrik dan
dalam merencanakan perluasan sistem-
sistem tenaga listrik, analisa mengenai
studi aliran beban memegang peranan
penting.
5
Manfaat Studi Aliran Daya (2)
Beberapa tujuan dari studi aliran beban ini adalah :
1. Untuk mengetahui komponen jaringan sistem tenaga listrik
pada umumnya.
2. Mengetahui besarnya tegangan pada setiap bus (rel) dari
suatu sistem tenaga listrik.
3. Menghitung aliran-aliran daya, baik daya nyata maupun daya
reaktif yang mengalir dalam setiap saluran, dan memeriksa
apakah semua peralatan yang ada dalam sistem cukup besar
untuk menyalurkan daya yang diinginkan.
4. Efek penataan kembali rangkaian-rangkaian dan
penggabungan sirkit-sirkit baru pada pembebanan sistem.
5. Kondisi-kondisi berjalan dan distribusi beban sistem yang
optimum.
6. Kerugian-kerugian sistem yang optimum.
7. Rating tranformator dan tap range tranformator yang optimum.
8. Perbaikan dan pergantian ukuran konduktor dan tegangan
sistem. 6
Input dan Output studi Aliran Daya (1)
• Data input membutuhkan perhitungan

aliran daya dan data output yang diperoleh
dari perhitungan aliran daya seperti
ditunjukkan pada tabel berikut :
7
Konfigurasi sistem (data koneksi)

Kondisi Sistem Nilai impedansi yang tergantung pada tipe
Tenaga dan panjang saluran transmisiImpedansi
Trafo
Kondisi Supply (level output generator,
Input
tegangan terminal)
Kondisi Operasi Kondisi permintaan (daya aktif dan reaktif
beban)
Fasilitas daya reaktif
Nilai tap trafo
Aliran Daya Saluran transmisi dan peralatan seri lainnya
Output Tegangan Sudut dan phasa tegangan tiap-tiap bus
Rugi-rugi transmisi Bagian efektif dan bagain tidak efektif
Tabel : Analisa Data 8

Selain data input dan data output seperti diatas

ada beberapa point lain yang harus diperhatikan
dalam perhitungan aliran daya al :
• Nilai kapasitas panas dari tiap-tiap peralatan seri
dan setiap saluran transmisi
• Interval fluktuasi tegangan tiap-tiap bus yang
diizinkan (meskipun tidak selamanya diinput
secara langsung).
Beberapa hal dapat dipelajari dari perhitungan
aliran daya
9
Perhitungan Aliran Daya (1)
Studi aliran daya dalam menunjang keberhasilan

operasi yang optimal amat penting :
• Dapat digunakan dalam perumusan dan solusi
masalah yang akan dibahas
• Juga bertujuan untuk menentukan besarnya
arus, daya dan faktor daya serta daya reaktif di
berbagai titik pada sistem daya yang dalam
keadaan berlangsung atau diharapkan untuk
operasi normal
10
• Studi aliran daya sangat diperlukan dalam

perencanaan serta pengembangan sistem
• Operasi yang memuaskan pada sistem
tenaga bergantung kepada pengenalan
serta pengetahuan dari akibat adanya
beban-beban, unit-unit pembangkit serta
saluran transmisi baru, sebelum
semuanya dapat direalisasikan
11
Dalam studi aliran daya dikenal berbagai bus

antara lain :
• Bus Referensi
Adalah bus yang mempunyai besaran V
tegangan dengan harga skalarnya dan sudut
fasa tegangan (v) dengan titik nol sebagai
referensinya.
• Generator Bus (Bus Pembangkitan)
Adalah bus yang diketahui daya nyata (P) dan
tegangan V pada harga skalarnya.
• Bus Pembebanan
Adalah bus yang diketahui daya aktif beban (PL)
dan daya reaktif beban (QL). 12
Satuan Per Unit (p.u)
• Per-unit merupakan istilah standar dalam
perhitungan analisa sistem tenaga
• Satuannya dikenal dengan isitilah p.u
• Untuk mendapatkan satuan per unit yang
ditetapkan terlebih dahulu adalah MVA dasar
dan kV dasar
• Selanjutnya dihitung impedansi dasar dan arus
dasar
• Ketetapan dasar ini dipergunakan sebagai
penyebut dimana parameter daya, tegangan,
arus dan impedansi pada sistem tenaga listrik
sebagai pembilangnya untuk memperoleh
satuan p.u 13
Dasar perhitungan yang digunakan adalah

sebagai berikut:
• MVA dasar = dipilih (MVA)
• KV dasar = dipilih (kV),
dari dua dasar ini dapat dibentuk dasar
selanjutnya, yaitu :
( kVdasar ) 2
• Impedansi dasar = Ohm
MVA
dasar
14
Z x 1000 x MVAdasar pu
• Impedansi per unit =
(kV)2
MVAdasar
• Arus dasar = Amp
3 . kV dasar
2
kVdasar MVAbaru
• Z pu (baru) = Zpu(awal) * * Amp
kVbaru MVAbaru
15
Contoh :
Suatu sistem tenaga listrik dipasok dari Trafo
150/20 kV di Gardu induk, dengan kapasitas 60
MVA mempunyai jaringan 20 kV dengan impedansi
10 Ohm, akan dicari nilai per unitnya
60 MVA
ZL = 10 Ohm
20 kV
150 kV
Tap trafo
154/19 kV 16
Dipilih MVA dasar = 100 MVA
KV dasar = 150 kV di bus 150 kV
base di Bus 20 kV = 19/154 X 150 kV
= 18,51 kV
I dasar = 100. 1000 / 3.150 Amp
= 384 Amp
Zdasar di Bus 20 kV = (18,51)2 / 100 = 3,4225 Ohm
Sehingga diperoleh :
ZL = 10 Ohm / 3,4225 Ohm = 2,922 pu.
17
Data Untuk Studi Aliran Daya
Data-data yang diperlukan dalam analisa aliran beban adalah :
• Data Saluran Transmisi
Besar harga-harga tahanan (R), reaktansi (X) dan ½
suseptansi dari setiap cabang saluran transmisi (Y/2) dan
data ini biasanya dalam p.u.
• Data Transformator dan Tapnya
Untuk transformator adalah reaktansi dan tap-tapnya.
• Data Bus (Rel)
Yaitu data pembangkitan dan pembebanan. Data bus (rel)
yang dimaksud adalah data pembangkitan dan data beban
dalam per MW dan MVAR, serta data tegangan bus dalam
satuan per unit.
• Data Tambahan
Data tambahan yang dimaksud adalah penggunaan
kapasitor 18
Generator Serempak
• Pusat pembangkit thermal dan pusat pembangkit air

menggunakan mesin serempak sebagai generator
utamanya
• Generator ini dihubungkan ke transformator penaik
tegangan selanjutnya dihubungkan ke bus bar dan ini
diasumsikan sebagai sumber daya dengan reaktansi
serempak tersambung seri
• Keluaran hasil perhitungan pada studi ini adalah
besarnya tegangan pada bus dimana generator ini
terhubung
• Bus-bus yang terhubung dengan generator ini berupa P–
V bus (bus generator) atau bus referensi (slack-bus)
19
Pengubah Tap Trafo
• Dalam operasi sistem tenaga listrik khususnya

dalam kaitannya dengan masalah pengaturan
tegangan, seringkali diperlukan perubahan
posisi tap transformator.
• Transformator daya pada umumnya dilengkapi
dengan tap pada lilitannya untuk mengubah
besarnya tegangan yang keluar dari
transformator.
• Perubahan tegangan dilakukan dengan
mengubah posisi tap transformator seperti yang
ditunjukan pada gambar
20
Pengubah Tap Trafo
Pengubah
Tap
Gambar Lilitan transformator dengan pengubah kedudukan

tap dalam keadaan berbeban di lilitan tegangan tinggi
21
Pengubah Tap Trafo
• Tidak semua transformator dapat diubah

posisinya dalam keadaan berbeban
• Transformator di GI umumnya posisi tapnya
dapat dirubah dalam keadaan berbeban
• Bahkan dilengkapi dengan pengatur tegangan
otomatis yang mengindera tegangan yang
keluar dari transformator untuk selanjutnya
memberi komando perubahan tap transformator
untuk menjaga agar tegangan konstan
22
Pengubah Tap Trafo
• Dua atau lebih transformator yang

beroperasi paralel dan masing-masing
dilengkapi dengan pengatur tegangan
otomatis
• Perlu ditentukan transformator mana yang
memberi komando sedangkan yang lain
menjadi pengikut (follower)
23
Pengubah Tap Trafo
• Pengaturan tegangan operasional

dilakukan dengan mengatur kedudukan
tap transformator
• Tap transformator yang dapat dirubah
dalam keadaan berbeban disebut On Load
Tap Changer (OLTC) umumnya terletak di
sisi tegangan tinggi.
24
Pengubah Tap Trafo
• Dalam keadaan operasi normal di GI, umumnya

daya mengalir dari sisi tegangan tinggi ke sisi
tegangan yang lebih rendah
• Namun dalam keadaan darurat misalnya dalam
proses mengatasi gangguan dapat terjadi situasi
bahwa tegangan harus dikirim dari sisi tegangan
rendah ke sisi tegangan tinggi
• Dalam hal proses pengiriman tegangan yang
arahnya terbalik dari biasanya, harus
diperhatikan bahwa arah pengaturan tap
transformator juga terbalik
25
Pengubah Tap Trafo
• Bila tegangan datang dari sisi tegangan

tinggi ke sisi tegangan rendah, apabila
tegangan yang diterima hendak dinaikkan,
tap harus digerakkan ke bawah
• Tetapi apabila arah datangnya tegangan
dibalik, yaitu dari sisi tegangan rendah ke
sisi tegangan tinggi maka apabila
tegangan yang diterima hendak dinaikkan,
tap harus digerakkan ke atas
26
Pengubah Tap Trafo
• Bila pengaturan tap transformator dilakukan secara

otomatis dengan menggunakan pengatur tegangan
otomatis
• Maka pengatur tegangan otomatis akan bekerja atas
dasar tegangan yang diinderanya
• Penginderaan tegangan umumnya dilakukan pada sisi
tegangan yang lebih rendah
• Dalam keadaan mengatasi gangguan, yaitu tegangan
datang dari sisi tegangan yang lebih rendah, apabila
tegangan yang datang terlalu tinggi dan diindera oleh
pengatur tegangan otomatis, pengatur tegangan
otomatis akan menggerakkan tap transformator ke atas
sehingga di sisi tegangan yang lebih tinggi tegangan
akan naik, sedangkan sesungguhnya diinginkan agar
tegangan turun sehingga hal ini dapat membahayakan
peralatan instalasi 27
Pengubah Tap Trafo
• Dalam keadaan mengatasi gangguan, yaitu tegangan

datang dari sisi tegangan yang lebih rendah, apabila
tegangan yang datang terlalu tinggi dan diindera oleh
pengatur tegangan otomatis, pengatur tegangan otomatis
akan menggerakkan tap transformator ke atas sehingga di
sisi tegangan yang lebih tinggi tegangan akan naik,
sedangkan sesungguhnya diinginkan agar tegangan turun
sehingga hal ini dapat membahayakan peralatan instalasi
• Hal ini disebabkan seperti uraian di atas, karena
pengaturan tegangan otomatis dibuat dengan pemikiran
bahwa tegangan (dalam keadaan operasi normal) datang
dari sisi tegangan yang lebih tinggi ke sisi tegangan yang
lebih rendah, sehingga alat pengindera dan alat-alat
kontrolnya yang memerintahkan gerakan tap akan
menuruti urutan atas dasar keadaan tersebut di atas.
28
Pengubah Tap Trafo
Metode pengukuran level tegangan sistem

tenaga :
• Metode pengukuran berdasarkan pengukuran
daya reaktif yang disuply ke sistem
• Metode pengukuran berdasarkan rasio tegangan
yang digunakan.
Kedua metode dapat disimpulkan kedalam tabel
dibawah ini (dalam keadaan pengukuran terus-
menerus atau tidak), interval pengukuran dan
fitur pengukuran
29
Pengubah Tap Trafo
Metode Prosedur Fitur pengukuran
Pengukuran pengukuran, interval
pengukuran
(1) Fasilitas daya Kapasitor shunt Jumlah yg Ketika level tegangan sistem
reaktif diparalelkan diukur suply daya reaktif turun
dari
Ketika level tegangan turun,
Reaktor shunt
penyerapan daya reaktif turun
2) Peralatan daya reaktif Pengukuran tegangan yang

Sinkron Generator baik diperoleh dari respon
fluktuasi tegangan sistem
3) On-load tap trafo Nilai tap diswich Ketika tidak ada sumber
daya disisi sekunder hanya
tegangan sisi sekunder yang
berubah. Ketika tidak ada
sumber daya disis sekunder
tegangan sisi primer,
tegangan sekunder dan
aliran daya reaktif berubah.
30
Tabel 1.2. Metode Pengukuran tegangan
– Saluran Transmisi
• Untuk kawat transmisi dapat digolongkan

berdasarkan panjang salurannya, yaitu :
(William. D. Stevenson. 1984. hal : 100)
• Saluran pendek (< 80 km)
• Saluran menengah (80 - 250 km)
• Saluran panjang (> 250 km)
31
Persamaan Jaringan
• Untuk mendapatkan suatu perumusan

yang melukiskan karakteristik jaringan
pada sistem tenaga listrik yang
menggunakan referensi pada bus, maka
dapat terlihat suatu persamaan yang
dapat diselesaikan dengan metode
rangkaian tertutup atau persamaan titik
simpul
32
Persamaan Jaringan
a I1 I2 c
I4 I3
e f g
+ + +
- - -
Gambar Jaringan sederhana tenaga listrik 33

Persamaan Jaringan
Metode rangkaian tertutup

Dari gambar di atas didapatkan persamaan :
-Ea + I4 Zea + (I4 – I1)Zad + (I4 – I3)Zdg + Ec = 0 (2.1)
Dengan mengatur suku-suku yang sama didapat :
Ea – Ec = I1 ( - Zad ) + I3 ( – Zdg )+ I4 (Zea + Zad + Zdg ) = 0 (2.2)
Sehingga untuk rangkaian tertutup bentuk standarnya adalah sebagai
berikut :
E1 = Z11 I1 + Z12 I2 + Z13 I3 + Z14 I4
E2 = Z21 I1 + Z22 I2 + Z23 I3 + Z24 I4 (2.3)
E3 = Z31 I1 + Z32 I2 + Z33 I3 + Z34 I4
E4 = Z41 I1 + Z42 I2 + Z43 I3 + Z44 I4
34
Persamaan Jaringan
• Metode titik simpul

• Pada persamaan ini sumber tegangan
diganti dengan sumber arus dan besaran
impedansi Z diubah menjadi besaran
admitansi Y. Sehingga bila dari gambar di
atas dibentuk dengan besaran admitansi
didapat :
35
Persamaan Jaringan
Ya Yb
1 Yc 3
Ye Yd
4
Yg
Yf Yh
Gambar Jaringan dengan 5 titik simpul

36
Persamaan Jaringan
Selanjut pada simpul 1 didapatkan :
 I1  E1 (Y f )  (E1  E 2 ) Ya  (E1  E 4 ) Ye  0 (2.4)
I1  E1 (Y f  Ya  Ye )  E 2 Ya  E 4 Ye (2.5)
Pada simpul 2 :
(E 2  E1 ) Ya  (E 2  E3 ) Yb  (E 2  E 4 ) Yc  0 (2.6)
 E1 Ya  E 2 (Ya  Yb  Yc )  E3 Yb  E 4 Yc  0 (2.7)
37
Persamaan Jaringan
Selanjutnya dapat dibuat standarnya sebagai berikut :
I1  Y11 E1  Y12 E 2  Y13 E3  Y14 E 4
I 2  Y21 E1  Y22 E 2  Y23 E3  Y24 E 4 (2.8)
I 3  Y31 E1  Y32 E 2  Y33 E3  Y34 E 4
I 4  Y41 E1  Y42 E 2  Y43 E3  Y44 E 4
38
Persamaan Jaringan
Dari persamaan (2.3) dan (2.8) didapat perumusan dalam bentuk matrik yaitu :
- Untuk persamaan (2.3)
 E1   Z11 Z12 Z13 Z14   I1 

    
 E 2    Z 21 Z 22 Z 23 Z 24   I 2 
(2.9)
E  Z Z 32 Z 33 Z 34   I 3 
 3   31  
 E 4   Z 41 Z 42 Z 43 Z 44   I 4 
- Untuk persamaan (2.8)
 I 1   Y11 Y12 Y13 Y14   E1 

    
 I 2   Y21 Y22 Y23 Y24   E 2  (2.10)
 I   Y Y32 Y33 Y34   E3 
 3   31  
 I  Y Y44   E 4 
 4   41 Y42 Y43
39
Persamaan Jaringan
Untuk memudahkan notasi pada solusi, maka dari persamaan-

persamaan (2.9) dan (2.10) matrik tersebut dapat diwakili menjadi :
 I1   E1 
   
 I2   E2 
I  dan E (2.11)
I  E 
 3   3 
 I4   E4 
40
Persamaan Jaringan
Persamaan Aliran Daya
• Gambaran mengenai aliran daya beserta profil

tegangan sangat diperlukan untuk keperluan
analisa situasi sistem.
• Untuk mendapatkan gambaran aliran daya,
diperlukan suatu perhitungan yang biasa disebut
sebagai perhitungan aliran daya.
• Perhitungan aliran daya ini perlu dilakukan
karena yang diketahui adalah beban daya aktif
dan beban daya reaktif yang ada pada setiap
GI atau simpul dalam sistem.
41
Persamaan Jaringan
in
P   V V Y Cos  θ  δ  δ  (3.10)
i ji i j ij  ij j i
in
Q   V V Y Sin  θ  δ  δ  (3.11)
i ji i j ij  ij j i
dengan i = 1,2,3....,n
42
Persamaan Jaringan
Dalam membentuk perumusan ini diperlukan
suatu teknik pemecahan solusi aliran daya.
Untuk menghitung aliran daya dapat
dipergunakan beberapa metode antara lain :
1. Metode iterasi Gauss dengan menggunakan
matrik admitansi bus atau matrik impedansi bus.
2. Metode iterasi Gauss – Sheidel yang merupakan
pengembangan dari metode iterasi Gauss.
3. Metode Newton – Raphson dengan
menggunakan matrik admitansi bus.
4. Metode Fast Decoupled yang merupakan
penyederhanaan dari metode Newton Raphson.43
Persamaan Jaringan
Metode Newton – Raphson

• Dasar matematis yang digunakan dalam metode
Newton – Rhapson adalah dengan menggunakan
deret Taylor.
• Apabila ada n buah persamaan non linier dengan
n variabel seperti halnya persamaan (3.10) atau
persamaan (3.11) untuk sistem dengan n buah
simpul, dapat ditulis sebagai :
f (Χ , Χ ,  , Χ n )  K (3.12)
1 1 2
dimana K merupakan suatu konstanta.
44
Persamaan Jaringan
• Untuk memecahkan persamaan (3.12)

dicoba suatu nilai terlebih dahulu
misalnya Χ 10 , Χ 02 ,  , Χ n0 .
• Selisih antara nilai X yang sebenarnya
dengan nilai X yang dicoba adalah
ΔΧ 1 , ΔΧ 2 ,  , ΔΧ n
45
Persamaan Jaringan
Hubungan matematisnya adalah sebagai berikut :

Χ  Χ0  Δ Χ , Χ  Χ0  Δ Χ ,  , Χn  Χn
0  ΔΧ
n (3.13)
1 1 1 2 2 2
Melihat persamaan (3.12), maka didapat pula :
1 1

K  f Χ 0  ΔΧ , Χ 0  ΔΧ ,  , Χ n
1 2 2
0  ΔΧ
n  0 (3.14)
Persamaan (3.14) diekspansikan ke dalam teorema deret Taylor akan menjadi :

0 0
  f1    f1 

K 1  f1 Χ 10 , Χ 02 ,  , Χ n0   ΔΧ 1 
 Χ
  ΔΧ 2 
 Χ
 
 1  2
0
 f 
ΔΧ n  1   θ1  0 (3.15)
 Χn 
46
Persamaan Jaringan
0 0 0
  f1    f1    f1 
   ΔΧ 2      ΔΧ n   adalah turunan dari f1 terhadap

 1Χ 
 2Χ 
 nΧ
Χ , Χ ,  , Χ n diberi nilai Χ 0 , Χ 0 ,  , Χ n
0
1 2 1 2
θ1 adalah fungsi pangkat lebih tinggi, dan bila θ1 diabaikan, maka
persamaan (3.15) dalam bentuk matrik menjadi :
K  f 0   f 0 f
0
f
0 ΔΧ 0 
 1  1 1  1  1
   Χ Χ  Χn  
   1 2   
   f 0 f
0
f
0  
 0   2 2  2   0 (3.16)
K  f 2     Χ1 Χ
2
 Χ n   ΔΧ 2 

     
      
      
    fn 0  fn
0
 fn
0
  
K  f n0     0
 Χ n   ΔΧ n 
47
    Χ1 Χ
2 
Persamaan Jaringan
atau :
K  f 0  J 0 ΔΧ (3.17)
dengan
f0 = matrik nilai fungsi
J0 = matrik Jacobian
ΔΧ = matrik perubahan nilai X (vektor koreksi
48
Persamaan Jaringan
Dalam alogaritma perhitungan aliran daya dengan

menggunakan metode Newton - Raphson, langkah-
langkahnya adalah sebagai berikut :
a. Menghitung nilai-nilai P dan Q yang mengalir ke dalam sistem
b. Menghitung nilai Δ P pada setiap rel
c. Menghitung nilai-nilai untuk Jacobian
d. Mencari invers matrik Jacobian dan mencari nilai-nilai koreksi
Δδ Δ V
dan
e. Menghitung nilai-nilai baru dengan menambahkan Δ δ dan
dengan
Δ V nilai sebelumnya
f. Kembali ke langkah a.
49
Persamaan Jaringan
Dengan melihat persamaan (3.17) maka uraian
pada butir a sampai dengan butir b dapat
dinyatakan sebagai berikut :
- fi untuk daya nyata ditulis sebagai fiP dan
- fi untuk daya reaktif ditulis sebagai fiQ ,
selanjutnya diperoleh :
fiP  Pi (diketahui)  Pi (dihitung)  Δ Pi (3.18)
fiQ  Q i (diketahui )  Q i (dihitung)  Δ Q i (3.19)

disebut nilai residu.
dimana :
• Pi didapat melalui persamaan (3.10)
• Qi didapat melalui persamaan (3.11) 50
Persamaan Jaringan
• Sedangkan vektor koreksi pada persamaan

(3.17) yaitu x dengan bentuk : Vi, I
• Nilai residu = Matrik Jacobian nilai koreksi
 Δ Pi   J1 J2   Δ δ i 
Δ Q   J  Δ V 
J4  
(3.20)
 i  3 i 
51
Persamaan Jaringan
• Unsur-unsur matrik Jacobian tersebut didapatkan
dengan membuat turunan parsial sebagai berikut :
  P1  P1    P1  P1 
  V 
δ  δn   Vn 
 1   1 
J1       
  J2     
 P  Pn   
 n     Pn 
 Pn 
  δ 1  δ n    V1  Vn 
  Q1  Q1   Q1  Q1 
 δ  
 δn   V1  Vn 
 1   
J3      
J4     

 
 Q  Qn   
 n
   Qn

 Qn 
  δ 1  δ n    V1  Vn  52
Persamaan Jaringan
• Proses iterasi dilakukan dengan jalan

menentukan invers dari matrik Jacobian untuk
menentukan nilai koreksi
• Setelah nilai koreksi di dapat, proses iterasi
dilakukan dengan mencoba nilai baru dari V dan
 yang besarnya = nilai percobaan pertama
ditambah nilai koreksi yang didapat
• Untuk simpul referensi besar sudut dan
tegangan sudah ditentukan, nilai daya aktif dan
daya reaktif dihitung setelah semua proses
untuk metode optimasi pada setiap simpul
selesai.
53
Metode perhitungan
Hasil Analisa Aliran Daya
Pada prinsipnya, studi aliran daya

menghasilkan suatu kondisi sistem yang
biasa diperlukan yaitu :
1. Tingkat Pembebanan
2. Mutu tegangan
3. Rugi rugi
54
Metode perhitungan
1. Tingkat Pembebanan
Merepresentasikan aliran daya pada
seluruh cabang, beban pada seluruh
busbar serta pembangkitan pada masing
masing mesin pembangkit. Dapat juga
diketahui keseluruhan daya yang
dibangkitkan.
55
Metode perhitungan
2. Tingkat Tegangan
Tegangan hasil perhitungan pada seluruh
gardu induk dapat dibaca. Dengan mengamati
besarnya tegangan maka dapat diidentifikasi
tegangan yang kurang atau tidak memenuhi
syarat. Dalam hal seperti ini, siswa bisa
memainkan perannya dengan cara mencari
alternatif dengan mengatur pembangkitan pada
titik terdekat, memasukkan kapasitor dll
56
Metode perhitungan
3. Rugi rugi
Seluruh rugi transmisi pada setiap
cabang bisa dilihat, dan demikian pula
secara total sistem. Siswa bisa membuat
percobaan dengan mengubah komposisi
pembangkit atau konfigurasi jaringan
untuk menurunkan rugi rugi transmisi.
57

Sistem Tenaga Listrik (1) : System) Meliputi 3 Komponen, Yaitu

Diunggah oleh

Informasi Dokumen

Deskripsi Asli:

Judul Asli

Hak Cipta

Format Tersedia

Bagikan dokumen Ini

Bagikan atau Tanam Dokumen

Opsi Berbagi

Apakah menurut Anda dokumen ini bermanfaat?

Apakah konten ini tidak pantas?

Hak Cipta:

Format Tersedia

Sistem Tenaga Listrik (1) : System) Meliputi 3 Komponen, Yaitu

Diunggah oleh

Hak Cipta:

Format Tersedia

Sistem Tenaga Listrik (1)

Sistem tenaga listrik (Electric Power

2. Sistem Transmisi Tenaga Listrik

3. Sistem Distribusi Tenaga Listrik

Gambar dibawah memperlihatkan secara skematis

Pembangkit Transmisi Distribusi

Skema prinsip penyediaan tenaga listrik

• Dalam menentukan operasi terbaik

• Data input membutuhkan perhitungan

Konfigurasi sistem (data koneksi)

Aliran Daya Saluran transmisi dan peralatan seri lainnya

Output Tegangan Sudut dan phasa tegangan tiap-tiap bus

Rugi-rugi transmisi Bagian efektif dan bagain tidak efektif

Tabel : Analisa Data 8

Selain data input dan data output seperti diatas

Studi aliran daya dalam menunjang keberhasilan

• Studi aliran daya sangat diperlukan dalam

Dalam studi aliran daya dikenal berbagai bus

Dasar perhitungan yang digunakan adalah

• Pusat pembangkit thermal dan pusat pembangkit air

• Dalam operasi sistem tenaga listrik khususnya

Gambar Lilitan transformator dengan pengubah kedudukan

• Tidak semua transformator dapat diubah

• Dua atau lebih transformator yang

• Pengaturan tegangan operasional

• Dalam keadaan operasi normal di GI, umumnya

• Bila tegangan datang dari sisi tegangan

• Bila pengaturan tap transformator dilakukan secara

• Dalam keadaan mengatasi gangguan, yaitu tegangan

Metode pengukuran level tegangan sistem

2) Peralatan daya reaktif Pengukuran tegangan yang

• Untuk kawat transmisi dapat digolongkan

• Untuk mendapatkan suatu perumusan

Gambar Jaringan sederhana tenaga listrik 33

Metode rangkaian tertutup

• Metode titik simpul

Gambar Jaringan dengan 5 titik simpul

Selanjut pada simpul 1 didapatkan :

 I1  E1 (Y f )  (E1  E 2 ) Ya  (E1  E 4 ) Ye  0 (2.4)

Selanjutnya dapat dibuat standarnya sebagai berikut :

I1  Y11 E1  Y12 E 2  Y13 E3  Y14 E 4

I 2  Y21 E1  Y22 E 2  Y23 E3  Y24 E 4 (2.8)

I 3  Y31 E1  Y32 E 2  Y33 E3  Y34 E 4

I 4  Y41 E1  Y42 E 2  Y43 E3  Y44 E 4

- Untuk persamaan (2.3)

 E1   Z11 Z12 Z13 Z14   I1 

- Untuk persamaan (2.8)

 I 1   Y11 Y12 Y13 Y14   E1 

Untuk memudahkan notasi pada solusi, maka dari persamaan-

• Gambaran mengenai aliran daya beserta profil

Metode Newton – Raphson

• Untuk memecahkan persamaan (3.12)

Hubungan matematisnya adalah sebagai berikut :

Melihat persamaan (3.12), maka didapat pula :

Persamaan (3.14) diekspansikan ke dalam teorema deret Taylor akan menjadi :

f0 = matrik nilai fungsi

ΔΧ = matrik perubahan nilai X (vektor koreksi

Dalam alogaritma perhitungan aliran daya dengan

fiQ  Q i (diketahui )  Q i (dihitung)  Δ Q i (3.19)

• Sedangkan vektor koreksi pada persamaan

• Nilai residu = Matrik Jacobian nilai koreksi

• Proses iterasi dilakukan dengan jalan
