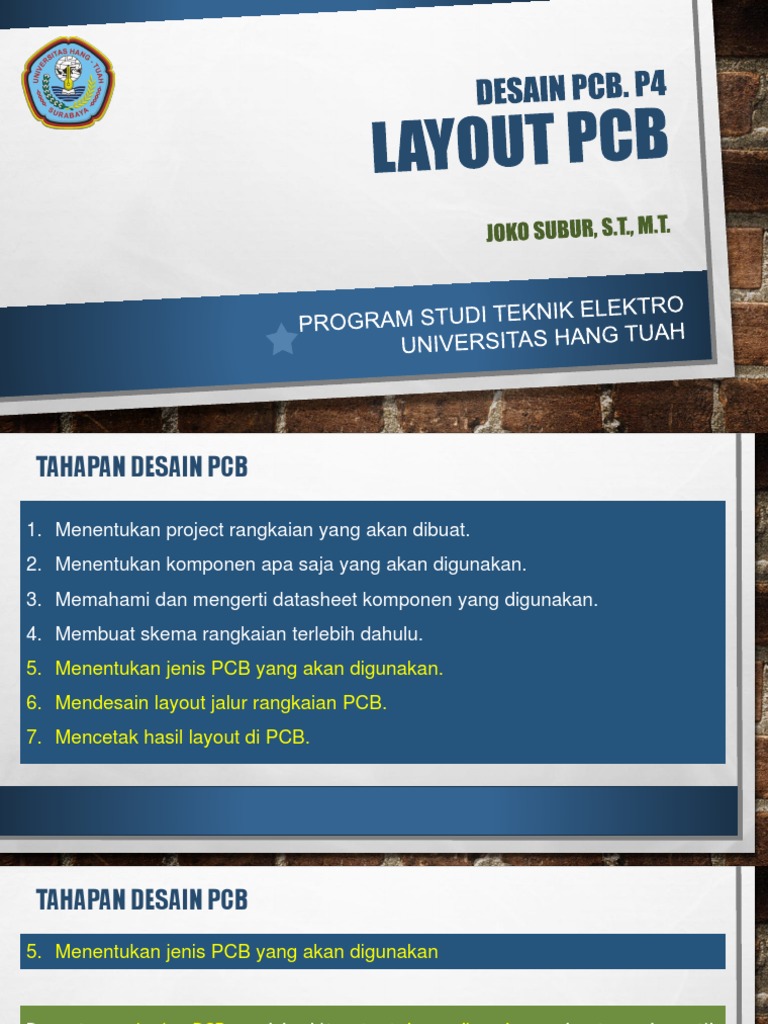

TAHAPAN DESAIN PCB

1. Menentukan project rangkaian yang akan dibuat.

2. Menentukan komponen apa saja yang akan digunakan.
3. Memahami dan mengerti datasheet komponen yang digunakan.
4. Membuat skema rangkaian terlebih dahulu.
5. Menentukan jenis PCB yang akan digunakan.
6. Mendesain layout jalur rangkaian PCB.
7. Mencetak hasil layout di PCB.
 TAHAPAN DESAIN PCB
5. Menentukan jenis PCB yang akan digunakan

Penentuan jenis PCB sudah kita tentukan diawal pembuatan skematik

rangkaian, yaitu kita memilih single layer atau PCB jenis satu layer saja.

Kalau begitu langsung NEXT ke desain LAYOUT PCB, yaitu mengatur jalur/track,
ukuran dan ketebalan jalur dalam menghubungkan antar komponen
 TAHAPAN DESAIN PCB
6. Mendesain layout jalur rangkaian PCB

Buka kembali file skematik

rangkaian yang sudah dibuat di tool
aplikasi Proteus.

Pilih pada menu

Componen Mode

Pilih page / layar PCB Layout

TAHAPAN DESAIN PCB >>> Layout PCB
Menempatkan Komponen

Tempatkan komponen
yang dipilih diarea
penempatan komponen
dengan klik kiri pada
mouse.

Pilih komponen
dengan klik kiri
pada mouse
 TAHAPAN DESAIN PCB >>> Layout PCB
Menempatkan Komponen

Letakkan semua komponen pada area layout pcb, seperti contoh pada gambar.

Untuk
mengatur
posisi
komponen bisa
dengan
memilih
komponen,
kemudian klik
kanan pada
mouse.
Maka akan
muncul dialog
menu untuk
diaksi.
 TAHAPAN DESAIN PCB >>> Layout PCB
Jalur Track Komponen
Untuk membuat jalur track, >>> pilih menu Track Mode, >>> Atur ketebalan Track
 TAHAPAN DESAIN PCB >>> Layout PCB
Jalur Track Komponen
Untuk membuat jalur track secara OTOMATIS >>> Auto Router
 TAHAPAN DESAIN PCB >>> Layout PCB
Jalur Track Komponen
Proses jalur track secara OTOMATIS >>> Auto Router

Proses saat auto router Hasil Jalur Track Proses auto router
 TAHAPAN DESAIN PCB >>> Layout PCB
Jalur Track Komponen
Atur track secara manual

Hasil auto router Atur Jalur Track Secara Manual

 TAHAPAN DESAIN PCB >>> Layout PCB
Jalur Track Komponen
Atur Ukuran Jalur Track

Klik kiri jalurnya >> klik kanan

>> Change Trace Style >> T70
(atau ukuran sesuai keinginan)

Hasil edit ukuran jalur track

 TAHAPAN DESAIN PCB >>> Layout PCB
Jalur Track Komponen
Menambahkan Garis Tepi

Pilih menu 2D
Graphic Box Mode

Buat area garis tepi

pada desain layout,
dengan klik kiri
(tahan), arahkan ke
seluruh area layout
kemudian lepas
penekanan tombol
pad amouse
 TAHAPAN DESAIN PCB >>> Layout PCB
Jalur Track Komponen
Ubah Jenis Layer Garis Tepi

Pilih garis tepi, kemudian Klik kanan.

Maka akan muncul menu dialog, pilih:
Change Layer >>> Bottom Copper

Mempertebal garis tepi

Klik kanan pada garis tepi
>>> Edit Properties
>>> Edit Style
 TAHAPAN DESAIN PCB >>> Layout PCB
Jalur Track Komponen
Hasil Pengaturan Garis Tepi

Terlihat gambar hasil pengaturan

garis tepi desain layout.

Sekiranya ukuran garis tepi belum

sesuai, bisa diatur ulang kembali.
 TAHAPAN DESAIN PCB >>> Layout PCB
Jalur Track Komponen Lubang Tatakan PCB

Menambahkan Lubang Tatakan PCB

Pilih menu Hole Pad

Mode,
Dan pilih ukuran sesuai
yang diinginkan.
Atur juga jenis layer,
pada Bottom Copper.

Kemudian tempatkan
pad pada posisi posisi
yang diinginkan dengan
cara klik kiri tombol pada
mouse.
 TAHAPAN DESAIN PCB >>> Layout PCB
Menambahkan BLOK AREA MASKING (ZONE MODE)
Masking area layout Setelah pengaturan disamping dipilih, kemudian drag and
PCB digunakan drop kursor pada area layout PCB.
sebagai pengisi (blok)
area yang kosong.

Pilih menu Zone Mode

Pilih besar track pada

T10, atau bisa memilih
ukuran lain sesuai
kebutuhan

Atur pilihan layer pada

Bottom Copper
 TAHAPAN DESAIN PCB >>> Layout PCB
Menambahkan BLOK AREA MASKING (ZONE MODE) >>> HASIL (Clearance = 20 th)
 TAHAPAN DESAIN PCB >>> Layout PCB
Menambahkan BLOK AREA MASKING (ZONE MODE) >>> HASIL (Clearance = 30 th)
 TAHAPAN DESAIN PCB >>> Layout PCB
Menambahkan BLOK AREA MASKING (ZONE MODE) >>> HASIL (Clearance = 40 th)
 TAHAPAN DESAIN PCB >>> Layout PCB
Menambahkan TEKS

Pilih menu 2D
Graphics Text Mode

Atur pilihan layer

pada Top Silk

Kemudian klik
dibagian area desain
yang hendak diberi
keterangan text.
Muncul kotak dialog seperti diatas, atur isian parameter
yang dikehendaki, yaitu: Teks yang hendak ditampilkan,
jenis font dan ukuran font.
 TAHAPAN DESAIN PCB >>> Layout PCB
Menambahkan TEKS >>> HASIL Teks Keterangan

Hasil penambahan teks

keterangan seperti tampak
Gambar disamping.

Teks keterangan pada PCB

diperlukan sebagai
identitas PCB tersebut.

Teks keterangan juga bisa

ditambahkan untuk keterangan
pada komponen.

Tambahkan lagi garis tepi layer

TOP SILK (bisa copy dari garis
bottom coper)
TAHAPAN DESAIN PCB >>> CETAK Layout PCB >>> Export Bitmap

Atur properties pada menu Export Bitmap,

kemudian klik tombol OK.
Untuk cek hasil file Export, cari folder tempat file
diarahkan untuk disimpan.
 TAHAPAN DESAIN PCB >>> CETAK Layout PCB

Amati hasil layout yang

dibuat pada bagian
BOTTOM COOPER.

Sekiranya ada jalur / pad

yang hubung singkat, maka
perlu diperbaiki terlebih
dahulu sebelum desain
dicetak pada kertas dan di
cetak pada papan PCB
 TAHAPAN DESAIN PCB >>> CETAK Layout PCB
Ubah ukuran atau model PAD (OPTIONAL)

Arahkan kursor pada pad yang hendak diubah, kemudian

Klik kanan, akan muncul menu, kemudian pilih menu Edit
Pin..
 TAHAPAN DESAIN PCB >>> CETAK Layout PCB >>> Export Bitmap
Cetak bagian Keterangan Komponen

Atur properties pada menu Export Bitmap,

kemudian klik tombol OK.
Untuk cek hasil file Export, cari folder tempat file
diarahkan untuk disimpan.
 TAHAPAN DESAIN PCB >>> CETAK Layout PCB >>> Export Bitmap
OPTIONAL tanpa Masking Area

Teks Keterangan bisa

kita tambahkan juga
dibagian layout bottom
cooper.

Properties Teks harus

dibuat dalam layer
Bottom Cooper dan
tampilan teks di mirror
TAHAPAN DESAIN PCB >>> CETAK Layout PCB >>> PRINTER

Untuk cetak hasil desain layout PCB

pada kertas. Pilih Menu Output >>>
Print Layout

Atur properties pada kotak dialog pengaturan. Pastikan printer sudah terhubung, pilih bagian layer yang
hendah dicetak, Pilih Colour set pada MONOCHROME, Pilih Scale pada 100%, kemudian klik OK
TAHAPAN DESAIN PCB >>> CETAK Layout PCB >>> PRINTER
Posisi area cetak desain pada
lembar kertas bisa kita atur
dengan cara:
- Arahkan kursor pada area
desain
- Klik kiri pada area desain
- Tahan dan geser ke posisi yang
dikehendaki
- Lepas penekanan tombol
- selesai
HASIL CETAK LAYOUT PCB

Bottom Cooper (dengan Masking Area) Bottom Cooper (tanpa Masking Area)

Top Silk (keterangan nama komponen)
