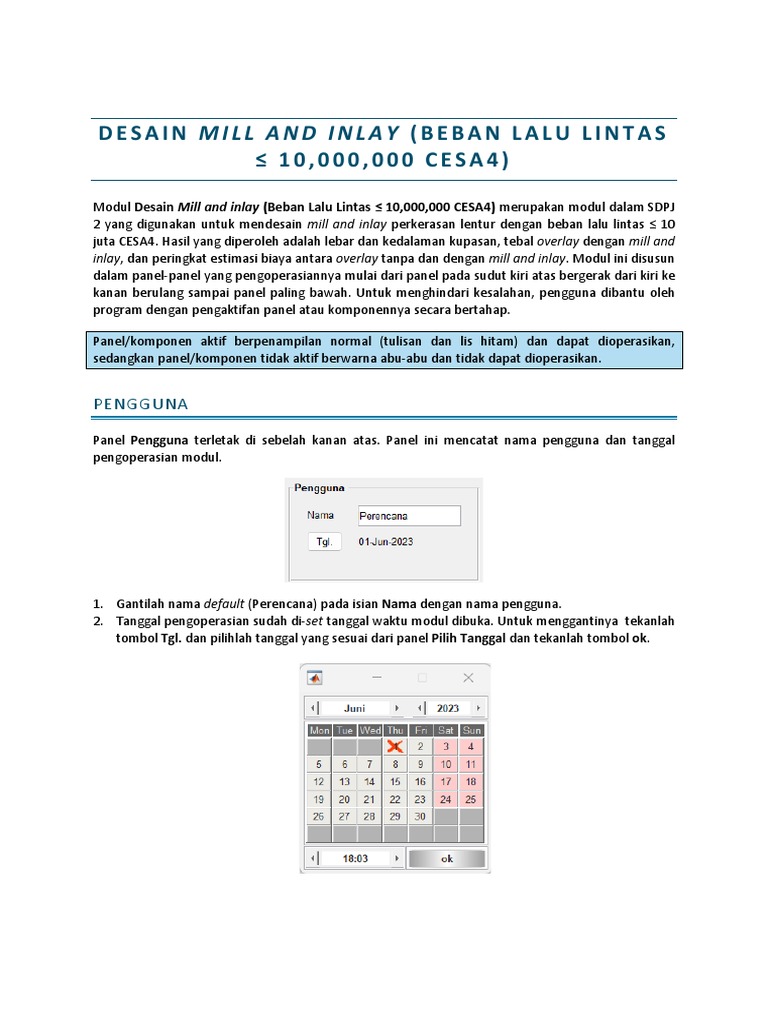

DESAIN MILL AND INLAY (BEBAN LALU LINTAS

≤ 10,000,000 CESA4)

Modul Desain Mill and inlay (Beban Lalu Lintas ≤ 10,000,000 CESA4) merupakan modul dalam SDPJ
2 yang digunakan untuk mendesain mill and inlay perkerasan lentur dengan beban lalu lintas ≤ 10
juta CESA4. Hasil yang diperoleh adalah lebar dan kedalaman kupasan, tebal overlay dengan mill and
inlay, dan peringkat estimasi biaya antara overlay tanpa dan dengan mill and inlay. Modul ini disusun
dalam panel-panel yang pengoperasiannya mulai dari panel pada sudut kiri atas bergerak dari kiri ke
kanan berulang sampai panel paling bawah. Untuk menghindari kesalahan, pengguna dibantu oleh
program dengan pengaktifan panel atau komponennya secara bertahap.

Panel/komponen aktif berpenampilan normal (tulisan dan lis hitam) dan dapat dioperasikan,
sedangkan panel/komponen tidak aktif berwarna abu-abu dan tidak dapat dioperasikan.

PENGGUNA

Panel Pengguna terletak di sebelah kanan atas. Panel ini mencatat nama pengguna dan tanggal
pengoperasian modul.

1. Gantilah nama default (Perencana) pada isian Nama dengan nama pengguna.
2. Tanggal pengoperasian sudah di-set tanggal waktu modul dibuka. Untuk menggantinya tekanlah
tombol Tgl. dan pilihlah tanggal yang sesuai dari panel Pilih Tanggal dan tekanlah tombol ok.
DATA OVERLAY

Panel Data Overlay terletak di sebelah kiri atas. Panel ini digunakan untuk mengambil data hasil
desain overlay untuk beban lalu lintas ≤ 100 ribu CESA4 atau 100 ribu CESA4 < beban lalu lintas ≤ 10
juta CESA4 dalam berkas Excel dan melihatnya dari dalam modul.

Apabila modul Desain Perkerasan Lentur ini dioperasikan sesudah pengoperasian modul Desain
Overlay (Beban Lalu Lintas ≤ 100,000 CESA4) atau Desain Overlay (100,000 CESA4 < Beban Lalu
Lintas ≤ 10,000,000 CESA4) maka data hasil desain overlay tidak perlu diambil lagi dan sudah
tersimpan dalam memori ditandai dengan indikator berwarna biru di sebelah kanan tombol Ambil.

MENGAMBIL DATA OVERLAY

1. Tekanlah tombol Ambil untuk membuka Jendela Buka Berkas.

2. Jelajahi folder tempat menyimpan berkas data hasil desain overlay. Pilihlah nama berkasnya dan
tekan tombol Open. Apabila berkas berisi data yang betul dan sudah terbaca, indikator di
sebelah kanan tombol Ambil berubah menjadi hijau dan tombol Lihat menjadi aktif. Panel Lokasi
& Beban Rencana menjadi aktif dan nilai CESA4 (dan CESA5 hanya apabila 100 ribu CESA4 <
baban lalu lintas ≤ 10 juta CESA4) ditampilkan.

MELIHAT DATA OVERLAY

Data overlay yang dipakai dapat dilihat pada jendela Data Overlay dengan menekan tombol Lihat.

Data overlay dengan beban lalu Lintas ≤ 100,000 CESA4 adalah untuk aspal konvensional saja
sedangkan data overlay dengan 100,000 CESA4 < beban lalu lintas ≤ 10,000,000 CESA4 adalah untuk
aspal konvensional dan aspal modifikasi.

LOKASI & BEBAN RENCANA

Panel Lokasi & Beban Rencana terletak di sebelah kanan panel Data Overlay. Panel ini digunakan
untuk menampilkan nilai CESA4 (dan CESA5 hanya apabila 100 ribu CESA4 < beban lalu lintas ≤ 10
juta CESA4) serta melihat data lokasi dan beban rencana dari dalam modul.

MELIHAT DATA LOKASI DAN BEBAN RENCANA

Data lokasi dan beban rencana yang dipakai dapat dilihat pada jendela Lokasi dan Beban Rencana
dengan menekan tombol Lihat.
HARGA SATUAN

Panel Harga Satuan terletak di sebelah kanan panel Lokasi & Beban Rencana. Panel ini digunakan
untuk mengambil dan melihat harga satuan setiap jenis material struktur overlay dengan mill and
inlay.

MENGAMBIL HARGA SATUAN

1. Tekanlah tombol Ambil untuk membuka Jendela Buka Berkas.

2. Jelajahi folder tempat menyimpan berkas data harga satuan mill and inlay. Pilihlah nama
berkasnya dan tekan tombol Open. Apabila berkas berisi data yang betul dan sudah terbaca,
 indikator di sebelah kanan tombol Ambil berubah menjadi hijau dan tombol Lihat menjadi aktif.
Panel Penentuan Kupasan dan Hasil Desain menjadi aktif.

MELIHAT HARGA SATUAN

Data harga satuan yang dipakai dapat dilihat pada jendela Data Harga Satuan dengan menekan
tombol Lihat.

PENENTUAN KUPASAN

Panel Penentuan Kupasan terletak di bawah panel Data Overlay. Panel ini digunakan untuk
menentukan lebar, kedalaman, dan banyaknya kupasan pada setiap segmen jalan. Di bagian kiri
panel terdapat elemen-elemen pengaturan dan tabel lokasi kupasan, di bagian tengah terdapat
tabel-tabel untuk membandingkan overlay tanpa dan dengan mill and inlay, sedangkan di bagian
kanan ditampilkan grafik berdasarkan lendutan D0 atau D0-D200 dengan slider di sebelah kirinya
untuk menentukan banyaknya kupasan.

Untuk data overlay dengan beban lalu Lintas ≤ 100,000 CESA4 ditampilkan grafik lendutan D0
terhadap sta., sedangkan untuk data overlay dengan 100,000 CESA4 < beban lalu lintas ≤ 10,000,000
CESA4 ditampilkan grafik lendutan D0 terhadap sta. atau D0-D200 terhadap sta.

MENENTUKAN LOKASI KUPASAN

1. Tentukan lebar lajur dengan mengganti isian Lebar lajur atau biarkan nilai default 3.5 m.
2. Tentukan lebar kupasan dengan mengganti isian Lebar kupasan atau biarkan nilai default 3.5 m.
3. Geserlah slider di sebelah kairi grafik Evaluasi ke bawah sehingga garis merah mendatar yang
muncul memotong kurva lendutan D0 Koreksi atau D0-D200 Koreksi. Panjang kupasan
ditunjukkan oleh blok-blok berwarna kuning. Lokasi-lokasi kupasan dalam satu segmen dicatat
dalam tabel di sebelah kiri bawah panel Penentuan Kupasan.

4. Aturlah banyaknya kupasan dengan memperhatikan rasio estimasi biaya overlay tanpa dan
dengan mill and inlay untuk segmen yang dievaluasi pada tabel-tabel di sebalah kanan grafik
Evaluasi.

5. Tekanlah tombol Catat untuk memasukkan hasil evaluasi ke dalam tabel Hasil Desain pada panel
Hasil Desain. Indikator di sebelah kanan tombol Catat berubah menjadi hijau.

Pencatatan hasil evaluasi bisa dilakukan berulang kali untuk berbagai jumlah kupasan dalam satu
segnen jalan.

6. Tekanlah tombol Lanjut pada sudut kiri atas panel untuk melakukan evaluasi pada segmen jalan
berikutnya. Indikator di sebelah kanan tombol Lanjut berubah menjadi hijau.
7. Ulangi langkah 1 s.d. 7 sampai evaluasi pada segmen jalan terakhir.
HASIL DESAIN

Panel Hasil Desain terletak di bagian bawah modul. Panel ini digunakan untuk menampilkan hasil
desain.

MENYIMPAN HASIL DESAIN

1. Tekanlah tombol Simpan untuk membuka jendela Simpan Hasil.

2. Pilihlah folder tempat penyimpanan yang sudah dipersiapkan sebelumnya.

3. Tambahkan nama berkas Excel default (Has_Des_Mill_&_Inlay_.xlsx) pada isian File name
dengan informasi spesifik supaya mudah untuk dikenali.
4. Tekanlah tombol Save untuk menyimpan.
INPUT OUTPUT

DATA HASIL DESAIN OVERLAY

Berikut ini adalah contoh data hasil desain overlay perkerasan lentur (100 ribu CESA4 < beban lalu
lintas ≤ 10 juta CESA4) sebagai input untuk modul ini. Data ini terdapat dalam berkas Excel Sheet 1
dan Sheet 2 yang merupakan output modul Desain Fondasi.

Sheet 1
HASIL DESAIN OVERLAY PERKERASAN LENTUR (100,000 CESA4 < BEBAN LALU LINTAS <= 10,000,000 CESA4)
Nama Perencana
Tanggal 1-Jun-23
LOKASI
Provinsi 22 JAWA BARAT
Rujukan beban LINTAS TENGAH
Ruas 2210500 BATUJAJAR - SOREANG
Panjang (km) 12.59
Dr. sta./km 0+000 Lat. -6.91532 Long. 107.4978
Sd. sta./km 12+590 Lat. -7.0252 Long. 107.5259
BEBAN RENCANA
CESA4 1755507
CESA5 2220125
HVAG 3261779
PENGATURAN
Alat ukur lendutan FWD
Tumbukan ke 2
FK musim 1
Jenis jalan Kolektor & arteri
HASIL DESAIN
Segmen Dr. sta. Sd. sta. Mean SD f CoV D0 kor. (D0-D200) Kriteria Kriteria Kriteria Tebal Keterangan
wakil kor. wakil deformasi fatig tipis fatig tebal desain
(um) (um) permanen (mm) <= (mm) >= (mm)
(mm)
1 0 860 1849 682 1.282 37 2722 342 155 LR (>70) LR (<80) 155
2 860 1550 1804 705 1.282 39 2697 348 155 LR (>70) LR (<80) 155
3 1550 2370 1893 567 1.282 30 2613 419 150 60 95 150
Sheet 2

DATA LENDUTAN KOREKSI

Sta. D0 kor. (um) (D0-D200) kor. (um) D (mm) D aspal (mm)
0 876.6622112 77.23921939 403 170
10 732.4905514 101.1894685 403 170
20 463.3348617 90.47999322 403 170
30 1169.928635 149.413276 403 170
40 1538.751449 176.0722933 403 170
50 1489.152844 282.4909712 403 170
60 1565.598596 234.4876529 403 170
70 3891.967482 935.5433493 403 170
80 2019.385947 318.4136204 403 170
90 1366.805161 195.0218415 403 170
100 1131.269187 156.4717871 403 170
110 1248.499786 181.3078192 403 170
120 2151.775234 414.3582629 403 170
130 2032.223895 311.7774821 403 170
140 1987.185733 293.2922567 403 170
150 1865.463131 333.1214703 403 170
160 2553.030494 444.9411971 403 170
170 2121.425962 400.5503735 403 170
180 1171.948558 189.5672019 403 170
190 1096.160585 159.0339585 403 170
200 1640.969567 233.8743753 403 170
210 2797.84968 409.0163465 403 170
220 1962.446987 284.9220666 403 170
230 1492.059055 341.1800337 403 170
240 1118.947252 193.8506215 403 170
250 1488.487101 225.0603484 403 170
260 2118.516192 412.7490419 403 170
270 1081.222655 179.9182723 403 170
280 1363.912607 164.431308 403 170
290 2330.880969 502.3468541 403 170
300 2528.749264 467.1097424 403 170
310 1274.668458 150.2119749 403 170
320 1700.594013 301.669527 403 170
330 1822.861952 325.567059 403 170
340 2094.371232 368.8170475 403 170
350 2064.258003 262.5393394 340 100
360 905.5075053 77.60721998 340 100
370 2438.530271 478.589715 340 100
380 2029.849652 258.072811 340 100
390 1523.186561 220.1531651 340 100
400 2015.849426 697.4928977 340 100
410 2182.463119 428.4634249 340 100
425 2086.308845 513.1796457 340 100
430 1618.967804 322.7031269 340 100
440 3556.59181 1065.605906 340 100
450 1857.111614 369.3162474 340 100
460 1665.562807 241.5570734 340 100
480 2030.985842 429.4289881 340 100
490 2554.291553 446.9870525 340 100
500 2344.234526 394.2840063 340 100
510 2359.820299 626.4558851 340 100
520 2175.208796 492.8550079 340 100
530 1913.505018 372.2032283 340 100
540 552.2729308 81.35922298 340 100
550 1950.49222 193.2405418 340 100
560 1045.947316 178.8958241 340 100
570 751.6489801 88.84053084 340 100
580 1982.753959 363.4945753 340 100

dst.
DATA HARGA SATUAN

Berikut ini adalah contoh data harga satuan material untuk mill and inlay sebagai input untuk modul
ini. Data ini disusun dalam berkas Excel. Gantilah sel B3 sampai dengan B8 dengan harga satuan yang
sesuai.

DATA HASIL DESAIN MILL AND INLAY

Berikut ini adalah contoh data hasil desain mill and inlay yang merupakan output dari modul ini.
Data ini tersimpan dalam berkas Excel.
HASIL DESAIN MILL AND INLAY
Nama Perencana
Tanggal 1-Jun-23
LOKASI
Provinsi 22 JAWA BARAT
Rujukan beban LINTAS TENGAH
Ruas 2210500 BATUJAJAR - SOREANG
Panjang (km) 12.59
Dr. sta./km 0+000 Lat. -6.91532 Long. 107.4978
Sd. sta./km 12+590 Lat. -7.0252 Long. 107.5259
BEBAN RENCANA
CESA4 1755507
CESA5 2220125
HVAG 3261779
DESAIN OVERLAY
Segmen Dr. sta. Sd. sta. D0 kor. wakil
(D0-D200)
(um) kor.
Tebal
wakil
desain
(um)
(mm)
1 0 860 2722 342 155
2 860 1550 2697 348 155
3 1550 2370 2613 419 150
HASIL DESAIN
Segmen Dr. sta. Sd. sta. Lebar Tebal Tebal LFA Tebal OL Rasio Lebar Kedalaman Tebal OL Rasio Keterangan
kupasan kupasan lajur (m) lapis (mm) tanpa estimasi kupasan kupasan dengan estimasi
aspal M&I biaya OL (m) (mm) M&I biaya OL
(mm) (mm) tanpa M&I (mm) dengan M&I

1 60 80 3.5 141 237 155 486580 3.5 161 145 480878 Mencegah deformasi permanen
620 640
2 1520 1540 3.5 207 239 155 486580 3.5 227 145 477784 Mencegah deformasi permanen
3 1950 1970 3.5 121 250 150 470884 3.5 131 145 466164 Mencegah deformasi permanen

RESET

Tombol Reset terletak pada sudut kanan bawah modul. Tekanlah tombol ini untuk me-reset modul
dan mulai proses analisis dari awal.
