POWER WINDOW

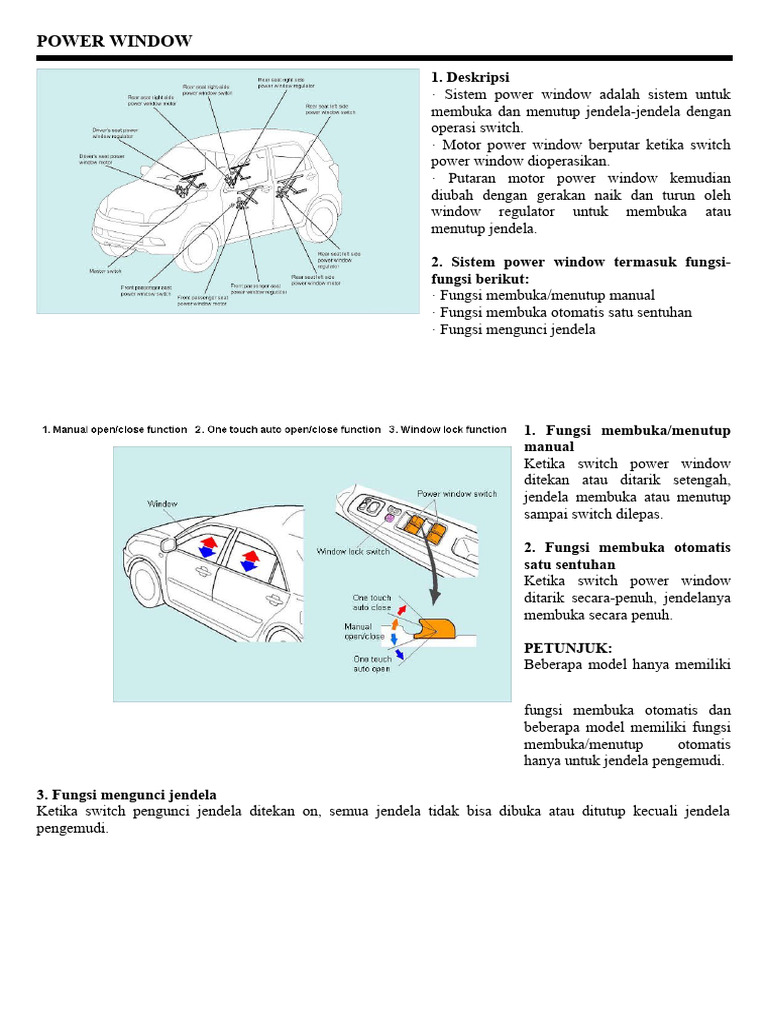

1. Deskripsi
· Sistem power window adalah sistem untuk
membuka dan menutup jendela-jendela dengan
operasi switch.
· Motor power window berputar ketika switch
power window dioperasikan.
· Putaran motor power window kemudian
diubah dengan gerakan naik dan turun oleh
window regulator untuk membuka atau
menutup jendela.

2. Sistem power window termasuk fungsi-

fungsi berikut:
· Fungsi membuka/menutup manual
· Fungsi membuka otomatis satu sentuhan
· Fungsi mengunci jendela

1. Fungsi membuka/menutup
manual
Ketika switch power window
ditekan atau ditarik setengah,
jendela membuka atau menutup
sampai switch dilepas.

2. Fungsi membuka otomatis

satu sentuhan
Ketika switch power window
ditarik secara-penuh, jendelanya
membuka secara penuh.

PETUNJUK:
Beberapa model hanya memiliki

fungsi membuka otomatis dan

beberapa model memiliki fungsi
membuka/menutup otomatis
hanya untuk jendela pengemudi.

3. Fungsi mengunci jendela

Ketika switch pengunci jendela ditekan on, semua jendela tidak bisa dibuka atau ditutup kecuali jendela
pengemudi.
POWER WINDOW

Sistem power window terdiri dari komponen-

komponen berikut:

1. Window regulator

2. Motor power window

3. Master switch power window

4. Switch power window

5. Switch pengunci jendela

1. Window regulator
(1) Fungsi
Gerakan berputar pada motor power window
diubah menjadi gerakan naik-dan-turun untuk
membuka dan menutup jendela.
(2) Struktur
Jendela ditopang dengan lengan pengangkat
window regulator yang ditopang dengan
lengan-X, untuk dihubungkan ke lengan
equalizer window regulator.
Jendela membuka dan menutup dengan
perubahan ketinggian lengan-X.

PETUNJUK:
Jenis window regulator selain dari jenis lengan-
X adalah jenis kabel dan jenis satu-lengan.

2. Motor power window

(1) Fungsi
Motor power window berputar dalam arah
normal atau kebalikannya untuk menggerakkan
window regulator.
(2) Struktur
Motor power window terdiri dari tiga bagian:
motor, roda-gigi dan konektor. Motor berputar dalam arah normal dan sebaliknya dengan operasi switch. Roda-
gigi meneruskan putaran motor ke window regulator.
POWER WINDOW

3. Master switch power window

Tarik keatas switch untuk menaikkan jendela.
Tekan switch kebawah untuk menurunkan
jendela. Jendela akan bergerak sepanjang selama
switch dioperasikan.
Jendela sisi pengemudi akan turun secara
otomatis ketika switchnya ditekan kebawah
secara penuh.
Untuk menghentikan jendela di tengah-jalan,
tarik keatas sedikit switchnya.

4. Switch sisi penumpang depan/switch sisi

penumpang belakang
Tarik keatas switchnya untuk menaikkan
jendela. Tekan switch kebawah untuk
menurunkan jendela.
Jendela akan bergerak sepanjang selama
switchnya dioperasikan.

5. Switch pengunci jendela

Power window beroperasi dengan kunci kontak
diputar "ON".
Semua jendela pintu bisa dikontrol dengan
master switch yang tersedia di pintu sisi
pengemudi. Ketika switch pengunci jendela diset ke posisi "OFF", jendela-jendela selain dari jendela sisi
pengemudi tidak bisa dinaikkan atau diturunkan. Maka, tanda-tanda switch jendela adalah dimatikan.

1. Deskripsi
Ini adalah rangkaian khas untuk sistem power
window.
POWER WINDOW

Ketika ignition switch dalam posisi ON dan

switch power window pengemudi ditarik
setengah, sinyal manual UP dimasukkan ke
computer.
Jadi, arusnya mengalir ke motor power window
pengemudi dan motor berputar dalam arah naik
(UP).

Ketika switch dilepas, arusnya tidak akan

mengalir dan motornya berhenti.

Ketika kunci kontak dalam posisi ON dan

switch power window pengemudi ditekan
setengah kebawah, sinyal manual DOWN
dimasukkan ke computer.
Jadi, arusnya mengalir ke motor power window
pengemudi dan motor berputar dalam arah
turun (DOWN).
Ketika switch dilepas, arus tidak akan mengalir
dan motornya berhenti.

1. Deskripsi
Jika master switch power window ditekan
kebawah dua takik saat kunci kontak ON, CPU
yang terpasang-didalam menerima sinyal "auto
down“.
CPU dilengkapi dengan rangkaian timer dan
motornya tetap on selama sampai dengan 10
detik setelah masuknya sinyal "auto down", jadi
motor power window sisi pengemudi terus
menggulung kebawah bahkan setelah anda
melepas jari anda dari switch.
Sebagai akibatnya, jendela pintu pengemudi
mencapai keadaan terbuka penuh dan CPU
mendeteksi mengunci motor, atau rangkaian
timer giliran OFF; dalam salah satu keadaan
motor power window di sisi pengemudi berhenti.
Catat bahwa operasi "turun otomatis" bisa dihentikan dengan menarik switch jendela pintu pengemudi satu
takik keatas.
POWER WINDOW

Jika master switch power window ditekan

kebawah dua takik saat kunci kontak ON, CPU
yang terpasang-didalam dalam computer
menerima sinyal "auto down“.
Jadi, computer memicu relay on, mengizinkan
arus-listrik mengalir ke motor power window,
dan memutar motor dalam arah sisi turun.

Computer memicu relay off untuk

menghentikan motor wiper, jika tegangan dari
rangkaian bagian atas tahanan (tahanan
aluminum) bertambah dikarenakan dengan
berhentinya motor wiper.

Gunakan Latihan untuk memeriksa tingkat pemahaman anda terhadap materi dalam Bab ini. Setelah menjawab
setiap Latihan, anda bisa menggunakan tombol referensi untuk memeriksa halaman-halaman yang berhubungan
dengan pertanyaan sekarang. Ketika anda mengambil jawaban tidak benar, silahkan kembali ke teks untuk
melihat lagi materinya dan menemukan jawaban yang benar. Ketika semua pertanyaan telah dijawab dengan
benar, anda bisa melanjutkan ke Bab berikutnya.
POWER WINDOW

Untuk setiap komponen system power window berikut (1 sampai 4), pilih pernyataan
yang benar (a sampai d).
