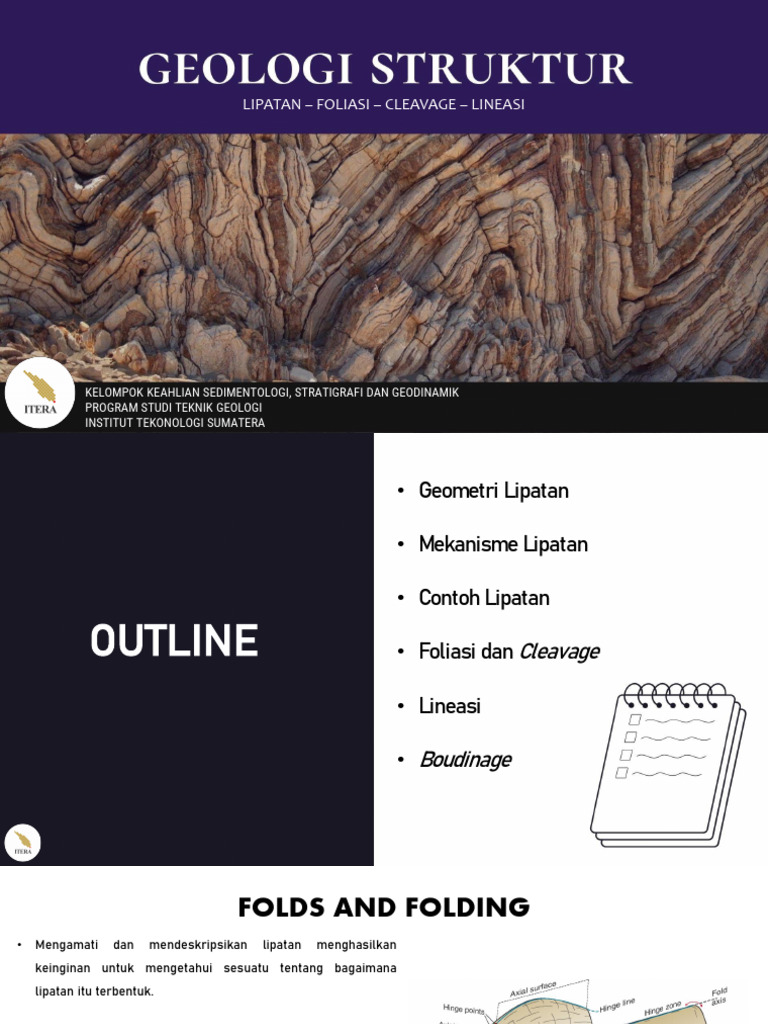

LIPATAN – FOLIASI – CLEAVAGE – LINEASI

KELOMPOK KEAHLIAN SEDIMENTOLOGI, STRATIGRAFI DAN GEODINAMIK

PROGRAM STUDI TEKNIK GEOLOGI
INSTITUT TEKONOLOGI SUMATERA
 • Geometri Lipatan

• Mekanisme Lipatan

• Contoh Lipatan

OUTLINE • Foliasi dan Cleavage

• Lineasi

• Boudinage
 FOLDS AND FOLDING
• Mengamati dan mendeskripsikan lipatan menghasilkan
keinginan untuk mengetahui sesuatu tentang bagaimana
lipatan itu terbentuk.

• Ada lebih banyak pertanyaan daripada jawaban dalam bidang

ini, dan akan menjadi rumit jika kita membahas terlalu banyak
atau terperinci. Model-model yang perlu diperhatikan saat
melakukan pengamatan lipatan di lapangan atau pada
penampang seismik.

Geometric aspects of folds.

• Anda harus memahami perbedaan antara model yang berbeda
secara fundamental untuk pembentukan lipatan, memahami
mekanisme lipatan dasar, dan mampu mengenali beberapa
pola (misalnya pola strain) yang mereka tinggalkan di batuan
terlipat.
 FOLDING
Antiklin dan Sinklin adalah istilah
geometri yg digunakan untuk
mendiskripsi struktur perlipatan
dalam batuan berlapis. Dimana batuan
tua muncul dipusat ataupun disayap
lipatan. Struktur ini juga dapat dikenali
berdasarkan kedudukannya
(strike/dip).

Deskripsi sebuah lipatan melibatkan:

• Geometri (bentuk dan ukuran).
• Orientasi.
SHAPE AND ORIENTATION

Klasifikasi lipat berdasarkan sudut interlimb.

Bentuk lipatan dasar. Mengilustrasikan

bagaimana berbagai jenis syn- and anti-
forms dapat terjadi dalam lipatan yang
dilipat kembali.
Klasifikasi Ramsay (1967) berdasarkan dip isogons.
dip isogons adalah garis yang menghubungkan titik-
titik kemiringan identik untuk lipatan berorientasi
vertikal.
 SHAPE AND ORIENTATION

Twiss and Moores, 1992

Klasifikasi lipatan berdasarkan plunge hinge line

dan dip axial surface. Berdasarkan Fleuty (1964).
 DIP ISOGONS
• Class 1: Dip isogons bertemu menuju busur dalam, yang lebih rapat dari busur luar.
• Class 2 (similar folds, juga disebut shear folds): Isogon dip sejajar dengan jejak aksial. Bentuk busur dalam dan
luar identik.
• Class 3: Dip isogons menyimpang menuju busur dalam, yang lebih terbuka daripada busur luar.

Kelas lipatan diplot dalam diagram dimana ketebalan lapisan yang dinormalisasi diplotkan terhadap kemiringan permukaan terlipat. t'α adalah ketebalan
lapisan lokal dibagi dengan ketebalan lapisan di ekstremitas, menurut Ramsay (1967).
 SHAPE AND ORIENTATION

Geometri lipatan silinder dan non-silinder. Cylindrically folded granitic dike in amphibolite.
 GEOMETRIC - KINEMATIC FOLD CLASSIFICATION
• Cylindrical Folds: Permukaan dapat terbentuk atau ditelusuri dengan menggerakkan garis yang sejajar
dengan dirinya sendiri melalui ruang yang sejajar dengan hinge line yang disebut sumbu lipatan. Hanya
cylindrical folds yang memiliki sumbu lipatan. Dua jenis lipatan silinder:
• Parallel Folds dimana ketebalan lapisan tetap konstan.
• Concentric Folds dimana semua lapisan terlipat memiliki pusat kelengkungan yang sama dan jari-
jari kelengkungan menurun menuju inti lipatan.
• Kink Folds memiliki sumbu sudut dan sayap lurus. Lapisan tidak memiliki satu pusat
kelengkungan.
• Similar Folds dimana ketebalan lapisan sejajar dengan permukaan aksial, tetap konstan tetapi
ketebalan lapisan tidak.
• Non-Cylindrical Folds didefinisikan jika geometri perubahan bentuk lipatan sejajar dengan hinge line.
• Conical Folds: permukaan yang terlipat pada lipatan ini berbentuk kerucut.
• Sheath Folds: jenis lipatan khusus yang terbentuk di lingkungan geser tinggi yaitu zona geser dan
mylonite.
CYLINDRICAL FOLDS NON-CYLINDRICAL
FOLDS
 SHAPE AND ORIENTATION

a) Kink band, dimana permukaan bisecting, yaitu

permukaan membagi sudut interlimb menjadi dua,
berbeda dari permukaan aksial.
b) Chevron folds (harmonic).
c) Concentric lipatan, dimana busurnya melingkar.
d) Box folds, menunjukkan dua set permukaan aksial.

Fold classification based on shape. From Hudleston (1973).

FOLD INTERFERENCE PATTERNS AND REFOLDED FOLDS

Jenis utama superposisi lipatan (1 + 2, bawah), dibentuk oleh

Tipe 1-2 pola interferensi pada sekis kuarsa
superposisi sistem 2 pada 1. Berdasarkan Ramsay (1967).
terlipat.

Pola interferensi lipatan pada lipatan silinder,

diklasifikasikan menurut orientasi relatif sumbu lipatan
(arah vertikal) dan sudut antara bidang aksial pertama dan
arah a2 yang ditunjukkan di bagian atas gambar. Polanya
diberi nomor 0-3, menurut Ramsay (1967).
 THREE FUNDAMENTAL MECHANISMS
• Lipatan dapat terbentuk secara aktif dalam arti bahwa ketidakstabilan
dihasilkan oleh sifat mekanik atau reologi dari pelapisan versus lapisan
atau matriks sekitarnya. Kita biasanya berbicara tentang kontras dalam
kompetensi atau viskositas.
• Lipatan aktif berinti dan tumbuh saat lapisan yang kompeten
diperpendek, dan proses ini biasa disebut buckling. LIPATAN DAPAT TERBENTUK DARI
• Pelipatan yang terjadi selama aliran di batuan tanpa kontras viskositas
PROSES / PENGARUH :
internal disebut pelipatan pasif. Di sini lapisan berfungsi sebagai
1. Tektonik
penanda belaka dan secara pasif "ikut serta dalam perjalanan". Lipatan
2. Gaya Berat (Pelengseran)
pasif terbentuk di zona mylonite, dan terkadang disebut shear folds
(lipatan geser). 3. Pengaruh kondisi local/setempat
• Lapisan, kompeten atau tidak, juga dapat dibengkokkan saat gaya 4. Kompaksi
bekerja sepanjang lapisan, mekanisme yang disebut bending atau forced 5. Intrusi batuan beku dalam
folding.
6. Injeksi garam (diapir)
• Lipatan dapat terjadi dalam rezim tektonik apa pun, yaitu dalam rezim
ekstensional serta kontraksional dan strike-slip, dan pada skala apa pun
hingga litosfer. Hal ini juga dapat terjadi di semua tingkat di kerak bumi,
mulai dari lipatan sedimen lunak hingga lipatan di bawah seluruh
rentang kondisi metamorf yang ditemukan di dalam planet kita.
 1. BUCKLING OR ACTIVE FOLDING (CLASS 1B FOLDS)
• Buckling atau lipatan aktif dapat terjadi jika
sebuah lapisan diperpendek sejajar dengan
panjangnya. Setiap ketidakteraturan akan tumbuh
menjadi lipatan. Ini membutuhkan kontras dalam
kompetensi (kontras viskositas).
• Buckling membutuhkan:
• Lapisan dengan kompetensi atau viskositas
yang lebih tinggi daripada sekitarnyanya
(matriks)
• Layer-parallel shortening
• Plastic deformation
 1. BUCKLING AND LAYER THICKNESS

Panjang gelombang dominan reguler dibuat sebagai fungsi dari

ketebalan lapisan, reologi lapisan, dan kontras dalam
kompetensi. Mari kita lihat peran ketebalan, menjaga kontras
kompetensi tetap konstan:

Hubungan antara ketebalan lapisan (h) dan panjang gelombang yang

mendominasi (Ld) dapat dinyatakan dengan persamaan ini (Biot, 1961):

𝐿𝑑 3 𝜇𝐿
= 2𝜋
ℎ 6𝜇𝑀

Dimana: L → viskositas lapisan

M → matriks
 1. BUCKLING AND VISCOSITY CONTRAST
• Menjaga ketebalan lapisan tetap konstan menunjukkan
pengaruh kontras kompetensi: kontras tinggi membuat
wavelengths dan amplitudo besar dan sebaliknya.

• Lapisan kontras kompetensi rendah menunjukkan

periode penebalan yang signifikan sebelum mulai
melipat.

• Ini berarti bahwa lapisan yang paling tidak kompeten

berakhir jauh lebih tebal daripada sebelum deformasi,
sedangkan lapisan yang lebih kompeten menunjukkan
perubahan ketebalan yang kurang signifikan.
 MUTILAYERS
• Selama buckling lapisan kompeten tipis dan tebal yang
bergantian, lapisan tipis mulai terlipat pertama. Lapisan tebal
melewati fase penebalan lapisan yang lebih lama sebelum
dilipat.

• Lapisan tipis menghasilkan lipatan kecil yang kemudian

dilipat oleh lapisan tebal. Hasilnya adalah dua urutan lipatan.
Lipatan terbesar adalah first order, lipatan kecil yang terkait
dengan lipatan yang sama adalah lipatan second order.

• Lipatan kecil menjadi asimetris di sepanjang limbs karena

gesekan, dan vergensinya (asimetri) mencerminkan Ilustrasi bagaimana lipatan dimulai dalam lapisan tipis. Setelah lapisan
yang lebih tebal mulai terlipat, lipatan yang lebih kecil di lapisan tipis
posisinya pada struktur first order. menjadi parasitic dan asimetris karena flexural flow.
 FLEXURAL SLIP (CLASS 1 B) – SHEAR SEJAJAR LAPISAN
• Flexural flow dan flexural slip mudah terjadi selama buckling
multilayer, biasanya dalam kombinasi dengan mekanisme lain.
Flexural slip mirip dengan menekuk buku paperback atau
tumpukan lembaran kertas.

• Flexural slip dapat meninggalkan bukti bedding-parallel slip,

seperti slickenlines, shear fractures atau shear deformation
bands pada bedding planes.

Flexural slip, menunjukkan sense selip yang berlawanan pada setiap

sayap, menurun ke arah zona engsel
 FLEXURAL FLOW (CLASS 1 B)
• Flexural flow (juga disebut flexural shear) identik dengan flexural slip, kecuali bahwa permukaan discrete
slip layering-parallel diganti dengan shear terdistribusi. Strain tidak lagi discrete, ia ductile (pada skala
pengamatan).
• Sifat untuk flexural slip dan flexural flow:
• Ketebalan lapisan yang konstan, yaitu lipatan paralel (Kelas 1B)
• Strain nol pada hinge point, down-dip meningkat
• Garis ortogonal umumnya tidak tetap ortogonal

Strain pada limbs dihasilkan oleh simple shear, dimana bidang Flexural flow, dimana sayap lipatan sedang bergeser. Idealnya,
shear sejajar dan berputar dengan perlapisan. ketebalan lapisan dipertahankan.
 2. SHEARING
• Buckling atau lipatan aktif juga terjadi selama deformasi non-
koaksial, seperti di zona geser. Setiap kali ada kontras kompetensi
yang memadai, lapisan akan terlipat sebagai respons terhadap
pemendekan paralel lapisan (yaitu pelapisan harus berada dalam
bidang pemendekan). Tetapi rotasi lipatan tidak simetris, dan
sejumlah komplikasi dapat terjadi.

• Selama menggeser, rotasi lapisan sayap biasanya mengalami

penebalan sayap awal dan kemudian atenuasi. Alasannya adalah
bahwa itu berputar ke dalam dan kemudian keluar dari bidang
pemendekan seketika.

• Selama mengeser, buckling hanya penting jika lapisan memiliki

kontras kompetensi yang tinggi. Jika tidak, mereka berperilaku
sebagai penanda yang kurang lebih mengikuti aliran zona deformasi.
 2. PASSIVE FOLDING (CLASS 2 FOLDS)
• Pelipatan pasif melibatkan aliran pasif batuan. Artinya, tidak ada kontras kompetensi, sehingga
lapisan hanya berfungsi sebagai penanda visual yang mengalir secara pasif dengan batuan lainnya.

• Lipatan pasif serupa dengan lipatan (Kelas 2), yang mempertahankan ketebalan konstan sejajar
dengan permukaan aksialnya.

Model yang paling sederhana adalah eksperimen

tumpukan kartu, dimana penanda berubah bentuk saat
tumpukan kartu berubah bentuk seperti yang ditunjukkan
pada animasi di atas.

Material gelap adalah amfibolit dan batuan berwarna

Lipatan close hingga serupa di kuarsit di zona geser merah muda adalah lapisan gneiss granit. Keduanya telah
Caledonian. membalur bersama pada kedalaman kerak yang lebih
rendah ketika lembut seperti adonan.
 3. BENDING: MONOCLINES
• Bending dapat terjadi ketika gaya bekerja melintasi lapisan (lapisan atau foliasi tektonik).
• Bending bersifat pasif dalam arti bahwa perlipatan tidak dimulai dan tumbuh sebagai hasil dari kontras kompetensi
(no buckling instability). Namun, bending biasanya melibatkan lapisan kompetensi yang kontras.
• Contoh bending skala besar ditemukan di tempat dimana sesar basement terkubur di bawah sedimen dan batuan
sedimen dan kemudian diaktifkan kembali. Struktur yang dihasilkan adalah monoklin, dan pengaktifan kembali
dapat terjadi dalam normal maupun naik. Deformasi dipaksakan pada bebatuan, dan lipatan semacam itu juga
disebut forced folding.
• Jika ada kontras kompetensi atau kontras mekanis yang kuat antar lapisan, flexural slip dapat terjadi selama
bending (forced folding).

Antiklin Raplee di Mexican Hat, Utah: salah satu dari banyak monoklin yang diinduksi Laramide di Dataran Tinggi
Colorado.
3. BENDING: RAMPS AND FAULT PROPAGATION FOLDS
• Bending atau forced folding tidak menghasilkan lipatan dengan wavelength
biasa (seperti buckle folds), karena lipatan tersebut merupakan "efek samping"
dari mekanisme dan struktur lain. Setiap keteraturan dalam wavelength
merupakan hasil dari keteraturan struktur tersebut, misalnya jarak struktur
garam di cekungan sedimen.

• Contoh bentuk forced folds di hanging wall di lokasi ramp sesar. Lapisan
hanging-wall kemudian membengkok untuk mengakomodasi ketidakteraturan
sesar dan sepenuhnya dikendalikan oleh geometri sesar. Lapisan tersebut
Fault-propagation fold di Provo Canyon, Utah. Terjadinya lipatan yang sepi ini memberi tahu
mungkin memiliki kontras kompetensi yang besar, tetapi itu bukan buckle kita bahwa ini bukanlah buckle fold, tetapi forced fold. Ini cocok dengan model fault
propagation fold, di mana sesar terkubur di bawah aluvium.
folds. Juga fault-propagation folds adalah forced folds yang tidak melibatkan
ketidakstabilan buckling.

Fault-bend fold model Fault-propagation fold model

 3. BENDING: DIAPIRS AND BOUDINAGE
• Bending skala besar juga terjadi saat garam atau
magma naik ke permukaan.

• Boudinage juga menghasilkan gaya yang bekerja

di seluruh lapisan. Ini terjadi ketika boudin
terpisah, biasanya mengakibatkan pelipatan
lapisan yang berdekatan.

• Laccolith, ekstrusi dangkal yang memaksa batuan

dan sedimen di atasnya ke atas, juga
menghasilkan lipatan tipe bending (monoklin
berpasangan).
 3. BENDING: BOUDINAGE

Bending antara granitic boudins di Proterozoic

gneiss dekat Bergen, Norway.

Bending antara boudins di greensone/ greenschist

 KINK FOLDING
• Batuan yang sangat terfoliasi seperti sekis dan filit
biasanya menampilkan kink folds yang merusak foliasi
yang sudah ada sebelumnya. Kink fold (bands) biasanya
kecil, dengan ketebalan band sekitar beberapa sentimeter.
Mereka ditandai dengan engsel sudut, sayap lurus, dan Jika ada dua set kink bands, σ1 umumnya dianggap membagi dua
bands. Ini mungkin perkiraan yang mungkin, karena finite strain
geometri lipatan asimetris. rendah.

• Ada sejumlah model bagaimana kink bands dimulai dan

dikembangkan. Model simple shear yang ditunjukkan di
bawah ini hanyalah satu. Ini adalah model lebar konstan,
sementara yang lain memprediksi pertumbuhan dalam
lebar dengan strain.

(a) The orientation of s1 can be determined from the orientation of

conjugate sets of kink bands. (b) Continued kink band growth can
produce chevron folds.
 KINK FOLDING

Sayap pendek dari lipatan ini membentuk pita konjugasi selebar Lipatan ini adalah dua pita yang memiliki kemiringan berlawanan, konsisten
sentimeter, yang khas untuk kink bands. Mereka konsisten dengan dengan lipatan kink, meskipun lebih tebal dari kebanyakan pita kink skala
pemendekan lapisan-paralel. singkapan. Mereka menunjukkan pemendekan lapisan-paralel dan terbentuk
selama orogeni Laramide (Pegunungan Rocky).
 CHEVRON FOLDS

Lipatan memiliki belahan bidang aksial, menunjukkan pemendekan di bidang aksial. Ini konsisten dengan lipatan chevron, bukan
dengan kink fold. Kita juga dapat melihat beberapa lipatan lower-order (parasitic), yang tidak terjadi selama lipatan kink.
CONCENTRIC FOLDS
 FOLD AND FOLDING SUMMARY
• Tiga mekanisme utama lipatan adalah :
• Buckling
• Passive folding
• Bending
• Namun, biasanya ditemukan kombinasi mekanisme utama ini. Misalnya, passive folding di zona geser mungkin melibatkan
lapisan dengan kontras kompetensi minor, menyebabkan terjadinya buckling local dan penyimpangan dari geometri lipatan
(Kelas 2) yang serupa.
• Harus ditekankan bahwa mekanisme yang tercantum dibawah buckling, seperti flexural slip, juga dapat terjadi selama
bending. Bending berarti lapisan dipaksa untuk dilipat. Cara mereka merespon tergantung pada sifat mekanik atau reologi
internal mereka.
• Juga harus ditunjukkan bahwa lipatan natural mungkin telah mengalami sejarah deformasi yang sangat rumit, dengan
perubahan medan stress dan sifat reologi. Oleh karena itu, model sederhana di sini hanyalah kasus sederhana atau anggota
akhir spektrum variasi alam. Namun demikian, lipatan natural berguna seperti ketika mencoba memahami arti lipatan yang
diamati di suatu area.
• Saat menjelajahi lipatan and perlipatan, selalu pertimbangkan sebanyak mungkin informasi relevan lainnya, baik secara lokal
di singkapan atau di garis seismik, dan secara regional.
 FOLIATION AND CLEAVAGE

• Foliasi adalah struktur planar yang hadir pada

batuan metamorf.

• Foliasi adalah struktur yang paling umum

dijumpai pada batuan metamorf yang
mengalami deformasi.

• Foliasi mencerminkan finite strain.

Batuan berfoliasi terbelah menjadi lempengan, secara lokal cukup

baik sehingga dapat ditambang dan digunakan untuk keperluan
pembangunan.
 FABRIC
Fabric merupakan mineral dan agregat mineral
dengan orientasi spesifik yang hadir di batuan
pada skala mikroskopis hingga mesoskopis.

Fabric adalah konfigurasi benda yang hadir

pada batuan. Objek linier membentuk L-fabric
(atas) sedangkan objek planar merupakan S-
fabric (bawah).

Batuan tersebut masing-masing dikenal

sebagai L- dan S-tectonite.
ROCK FABRICS
 FOLIATION, CLEAVAGE AND SCHISTOSITY
• Tectonic Foliation adalah istilah umum untuk struktur planar penetratif dan
kohesif dalam batuan yang melibatkan pemendekan (shortening) di seluruh
struktur.

• Foliasi primer: Struktur planar non-tektonik dalam batuan, seperti pelapisan Primary foliation (flow Folded foliation (left-
banding) in rhyolite dipping) dipengaruhi oleh
sedimen atau laminasi pada batuan sedimen, flow banding pada batuan right-dipping cleavage
vulkanik, dan pelapisan kumulatif pada batuan intrusive, S0.

• Cleavage: Foliasi pada low-grade metamorphic rock (sampai sekis hijau

menengah), menyiratkan batuan tersebut dapat terbelah atau dibelah.

• Schistosity: Foliasi tektonik pada batuan berbutir kasar dan rekristalisasi

seperti sekis kuarsa dan gneiss mylonitic mica-bearing yang berubah bentuk
pada fasies sekis hijau menjadi kondisi fasies amfibolit.
 NOT ALWAYS PLANAR
• Foliasi dikatakan sebagai struktur planar, tetapi tidak harus dalam arti yang sempit. Mereka dapat terlipat selama
fase deformasi selanjutnya, tetapi mereka juga dapat dimulai sebagai struktur melengkung atau tertekuk:
• Rotasi di sekitar heterogenitas di batuan yang mengalami deformasi.
• Cleavage cenderung membias (mengubah orientasi) melintasi batas-batas antara lapisan.
• Perlipatan selama deformasi progresif.
• Rotasi di shear zone karena variasi shear strain.

Foliasi Gneiss melengkung di sekitar agregat feldspar Mylonitic Foliation, akibat Shear strainyang sangat tinggi Cleavage (garis merah) mengubah orientasi
yang merepresentasikan sisa-sisa dike pegmatitic menyebabkan pengurangan ukuran butir (rekristalisasi) melintasi batas lapisan
FOLIATION
 TERMINOLOGY
Terminologi Foliasi berdasarkan morfologi sebagai ciri
foliasi:
• Cleavage domain: Domain terkonsentrasi dalam
mineral yang tidak larut (kebanyakan
phyllosilicates)
• Microlithon: Batuan utuh antara Cleavage Domain.
• Spaced cleavage: C-domain berjarak pada skala cm Spaced cleavage di
metasandstone (atas),
• Continuous cleavage: C-domain berjarak pada skala cleavage kontinu (slaty) di
lapisan berbutir halus
mm atau kurang
• Crenulation cleavage: Cleavage yang dibentuk oleh
microfolding
Jenis disjunctive cleavage. Cleavage stylolitic
• Disjunctive cleavage: Cleavage membelah lurus di (batugamping) dan anastomosis (batupasir)
biasanya berjarak, sedangkan continuous
cleavages pada batuan yang lebih berbutir halus
atas struktur planar sebelumnya dipisahkan menjadi varian kasar dan halus,
dimana cleavage kasar dapat berkembang
• M-domains: Mica-rich domains menjadi versi halus. Semua pembelahan
disjungtif bersifat domainal, dan cleavage
• QF-domains: Quartz-feldspar rich domains domains (C) dipisahkan oleh batuan yang tidak
terbentuk yang disebut mikroliton (M).
 PROCESSES INVOLVED
• Grain Rotation : Rotasi butir fisik dan (kebanyakan) menjadi paralel.
• Grain Bending (crenulation)
• Pressure Solution (Wet Diffusion): Pelarutan mineral pada batas butir dengan orientasi tegak lurus terhadap σ1.
• Rekristalisasi: Butir mineral rekristalisasi menjadi butiran mineral baru dan paralel.
• Neokristalisasi: Mineral baru terbentuk dengan mengorbankan mineral lain yang menyebabkan perubahan
mineralogi batuan.
 GRAIN ROTATION
• Grain Rotation dianggap sebagai mekanisme penting
selama pembentukan foliasi pada batuan khususnya
pada mineral amfibol atau kristal feldspar, dalam
matriks yang lebih lembut.

• Grain Rotation paling penting untuk kondisi non-

metamorf dimana suhu terlalu rendah untuk
Rotasi butiran yang kaku selama deformasi, menghasilkan
memungkinkan pertumbuhan atau rekristalisasi mineral foliasi yang tegak lurus dengan arah pemendekan utama.

dan pressure solution terbatas. Compaction cleavage

merupakan contoh dari Grain Rotation.
 BENDING OF GRAINS

• Butir phyllosilicate fleksibel dan dapat dibengkokkan di bawah pengaruh

tekanan. Proses ini terjadi pada pemadatan sedimen klastik selama
pembentukan Low-Temperature Cleavage.

• Cleavage yang baik dalam mineral pipih memungkinkan terjadinya slip pada
basal-plane, pembengkokan dapat dianggap sebagai proses flexural slip. Vertical Domain ditentukan oleh microfolding
(crenulation atau kinking) dari batuan yang
kaya akan phyllosilicate

• Jenis perlipatan atau crenulation platy minerals ini dikenal sebagai

crenulation cleavage. Perhatikan bahwa pembengkokan hanya penting untuk
mineral platy. Mekanisme lain, terutama pressure solution, biasanya penting
selama pembentukan crenulation cleavage.

Pembengkokan butir phyllosilicate,

menciptakan belahan (vertikal) baru, yang
dikenal sebagai pembelahan crenulation.
 PRESSURE SOLUTION
• Pelarutan mineral di sepanjang batas butir pada sudut tinggi dan
redeposisi bahan ini dapat membebani butir sehingga
memperoleh orientasi yang diinginkan, yaitu fabric yang
membentuk foliasi. Faktor penting adalah kondisi stress pada
kontak butir, suhu, keberadaan fluida di sepanjang kontak butir
dan potensi kimia atau kontras konsentrasi bahan antara lapisan Pengaruh pressure solution pada butiran mineral tunggal, dimana
material (ion) diangkut dari permukaan atau titik dengan stress
air lokal dan fluida yang lebih jauh. normal tinggi (sumber) ke permukaan stress normal yang lebih
rendah (sinks).

• Kemana perginya? Pengendapan bahan terlarut dapat terjadi

hanya beberapa milimeter atau sentimeter, pada batas yang
berorientasi dengan sudut tinggi terhadap σ3. Itu juga bisa
menghasilkan vein. Alternatifnya, material dapat diangkut keluar
dari batuan, menyebabkan penurunan volume.
Pressure solution pada butiran mineral tunggal, dimana material
(Ion) diangkut keluar dari sistem, menyebabkan hilangnya
volume. Ini sangat umum selama pembentukan cleavage.
 RECRYSTALLIZATION
• Rekristalisasi butiran, misalnya kuarsa, dapat terjadi oleh beberapa mekanisme
mikro. Mereka semua membutuhkan suhu tertentu untuk beroperasi. Untuk
rekristalisasi kuarsa membutuhkan suhu di atas ~300o C untuk kondisi kerak yang
umum.

• Rekristalisasi melibatkan transformasi butiran menjadi butiran dengan bentuk baru

saat dislokasi bermigrasi dan cacat menyebar di dalam kristal.

• Pertumbuhan mineral baru terjadi ketika mineral asli menjadi tidak stabil karena
perubahan suhu, tekanan, dan penampakan fluida. Ketika mineral yang baru tumbuh
Batuan yang direkristalisasi sepenuhnya (sekis) dimana muncul dengan orientasi tertentu dan terlokalisasi pada laminae tertentu yang
butiran kuarsa-feldspar (keabu-abuan) memiliki
orientasi tertentu yang sebagian dikendalikan oleh seringkali kaya mika, mereka berkontribusi pada definisi foliasi. Contohnya adalah
mikas.
pertumbuhan baru mika dari mineral lempung.

• Rekristalisasi sangat penting pada kondisi amphibolite dan granulite fades. Pressure
solution jauh lebih penting selama pembentukan lower-grade cleavage.
 CLEAVAGE FORMATION
• Batuan sedimen yang mengandung beberapa
mineral phyllosilicate (clay, mica, clorite)
cenderung mudah mengalami pembelahan.

• Cleavage ini bergantung pada strain, kondisi

P-T serta distribusi phyllosilicate di batuan.

• Proses tersebut mencakup microfolding,

pressure-solution dan re-kristalisasi.
 A. COMPACTION CLEAVAGE
• First Cleavage/Compaction cleavage yang terbentuk di batuan sedimen dihasilkan oleh kompaksi selama proses burial.
Cleavage terbentuk oleh rotasi fisik dan pensejajaran mineral pipih dalam serpih dan batulumpur.

• Dalam karbonat dan beberapa kuarsit, Stylolites paralel-perlapisan dapat berkembang sehingga cukup dekat untuk
didefinisikan sebagai cleavage.

Stylolites, bedding horizontal Compactional cleavage pada serpih dipengaruhi oleh suatu sesar
 B. PENCIL CLEAVAGE
• Pencil cleavage berkembang dimana tektonik regangan ditambahkan ke strain compation sehingga kedua strain tersebut
kira-kira besarnya sama.

• Dua tectonic cleavages pada sudut tinggi satu sama lain juga dapat membentuk pencil cleavage.

• Pencil cleavage biasanya ditemukan di bagian depan sabuk orogenik.

Stress dapat dikontrol di lab mekanika batuan, dimana

Pencil cleavage, Oslo (foreland of the Caledonian orogen). kekuatan sampel dapat diuji dalam berbagai kondisi
tegangan.
 C. SLATY CLEAVAGE
• Compaction cleavage pada batuan sedimen bersifat non-tektonik dan pencil cleavage sebagian bersifat tektonik, strain yang lebih
kuat menghasilkan cleavage yang memiliki nama dan karakteristik yang bergantung pada kondisi mineralogi (litologi) dan P-T.

• First Slaty cleavage terjadi pada

permulaan kondisi metamorf, sekitar
200o C. Photo of slate from the Welsh slate belt of GB.

• Beberapa pressure solution (difusi

basah) juga terjadi.

Photo of slate from Finnmark

 D. PHYLITIC CLEAVAGE

• Phylithic cleavage adalah continous, dan meskipun mineral

lebih besar daripada pembelahan slaty, domain pembelahan
tidak dapat terlihat dengan mata telanjang.

• Pressure solution adalah mekanisme deformasi dominan

yang terlibat .

• Banyak phylithic cleavage dipengaruhi dominan oleh simple

shear. Ini khususnya terjadi dimana phyllites berkembang di
Phylithic cleavage terbentuk di bawah pengaruh kuat simple shear
di sepanjang dasar thrust sheet Caledonides
bawah thrust nappes, seperti di Caledonides.
 E. CRENULATION CLEAVAGE

• Jenis pembelahan ini melibatkan crenulation (= microfolding) dari

continuous cleavage yang sudah terbentuk.

• Rotasi butir fisik terjadi namun “tertimpa” oleh pressure solution

mengambil alih saat strain semakin tinggi.

Ilustrasi crenulation oleh rotasi fisik butir.

Pressure solution (tidak diperlihatkan di
sini) menjadi semakin penting karena strain
terakumulasi dan pembelahan semakin
kuat.
 CLEAVAGE AND FOLDING
AXIAL PLANAR CLEAVAGES : CLEAVAGES REFRACTION :
Cleavage biasanya dikaitkan dengan lipatan, dan biasanya sejajar • Dimana lapisan pelitik dan psammitik bergantian, belahan biasanya
dengan bidang axial. Jika ini bisa dibuktikan kita bisa menggunakan mengubah orientasi atau membias di seluruh interface lapisan.
istilah Axial planar cleavages. Pola refraksi tersebut menghasilkan geometri berbentuk kipas
dimana permukaan belahan pada lapisan yang kompeten bertemu
menuju inti lipatan.
• Refraksi cleavage (fanning) mencerminkan kontras kompetensi:
lapisan yang kurang kompeten mengalami geser karena
mengakomodasi tekukan lapisan kompeten yang berdekatan
Urat kuarsa terlipat. Perhatikan bahwa
belahannya planar aksial ke lipatan.

Hubungan antara
pembentukan lipatan
dan cleavage. Baik
bidang aksial maupun
belahan
diorientasikan tegak
lurus terhadap arah
pemendekan finite. Cleavage refraction Cleavage fanning dimana belahan bertemu ke atas.
Almograve, SW Portugal.
 SCHISTOSITY
• Rekristalisasi berlangsung cepat dan meluas, mineral menjadi kasar, seperti halnya foliasi. Dalam micaschist, foliasi
menjadi kurang planar dan lebih bergelombang, terganggu oleh mineral seperti garnet, amphibole, kyanite, staurolite,
dll.

• Sekis kuarsa menunjukkan mica mengkilap, mudah dideteksi dengan mata telanjang. Mika yang sejajar ini menentukan
skistositas bersama dengan bentuk butiran kuarsa yang memanjang.

Micaschist hand sample, 10 cm wide.

Micaschist with characteristic quartz pods.
Quartz schist
 GNEISSIC FOLIATION
• Pita (banding) atau pelapisan yang terlihat pada gneisses umumnya disebut sebagai foliasi gneissik (atau pita gneissik,
pelapisan gneissik). Ini terdiri dari lapisan-lapisan komposisi yang kontras, dan lapisan-lapisan tersebut adalah
struktur yang diputar dan diratakan, seperti dike dan perlapisan primer yang asalnya mungkin sulit untuk diidentifikasi.

• Jika dipelajari secara mendetail, banyak gneis yang mengandung beberapa foliasi, terkadang disebut sebagai foliasi
komposit. Ini berkaitan dengan sejarah (de) formasi mereka yang panjang dan kompleks.

• Foliasi gneissik mungkin bersifat migmatitik dimana peleburan parsial terlibat, dan milonitik jika strain sangat tinggi.

Mylonitic gneiss

Archaean gneiss Migmatitic gneiss

 TRANSPOSITION FOLIATION

• Transposisi mengacu pada proses dimana shearing dan

rotating membentuk berbagai struktur menjadi (sub)
paralelisme sehingga mereka bersama-sama
Transposition foliation, Moine series, Scotland.
membentuk foliasi atau banding.

• Foliasi transposisi biasanya berisi engsel lipatan isoklinal

dengan sayap yang menipis. Baik deformasi koaksial
maupun nonkoaksial dapat menyebabkan transposisi,
meskipun simple shear umumnya terlibat.

Foliasi transposisi gneissik, dibentuk oleh shearing gneiss basement

migmatitik sebelumnya di Caledonides Norwegia.
 SHEAR ZONES AND MYLONITIC FOLIATIONS
• Shear zone menghasilkan foliasi dimana mineral dan agregat mineral diratakan tegak lurus dengan bidang XY dari strain
ellipsoid. Kurva foliasi zona geser ini dari margin zona geser menuju paralelisme dengan zona geser di bagian tengah
zona strain tinggi.

• Ketika strain geser menjadi tinggi, foliasi menjadi mylonitik, dengan pita yang ditentukan oleh konsentrasi mineral yang
subparallel terhadap zona. Foliasi mylonitik dapat dipengaruhi oleh pita geser (bukan foliasi) dan dapat dilipat menjadi
lipatan asimetris yang rapat.

• Mylonitic Foliation menunjukkan penurunan ukuran

butir relatif terhadap batuan host (protolit).
Greenschist fades mylonitic foliations lebih halus
daripada yang terbentuk di bawah kondisi fasies
amfibolit dan granulit.

Foliasi mylonitic dengan Foliasi zona geser mylonitik (kiri) di gabro anorthosite sheared di
lapisan granit-mafic (kaya Caledonites Norwegia. Host rock di sebelah kanan. Koin itu
biotit-amphibole) bergantian. berdiameter 1 cm.
Sampel setinggi 10 cm.
 FOLIATIONS AND STRAIN
• Dalam banyak atau kebanyakan kasus, foliasi mewakili bidang datar finite, yang
berarti bahwa ia terbentuk tegak lurus terhadap sumbu Z finite strain minimum.

• Hal ini dapat dibuktikan dalam kasus dimana terdapat kerikil konglomerat atau
penanda strain lainnya: Geometri strain cenderung berkisar dari bidang hingga
perataan (pancake). Kasus strain prolate yang kurang umum tidak menghasilkan
foliasi yang kuat, melainkan fabric linier.

• Foliasi dapat terbentuk oleh deformasi koaksial atau nonkoaksial. Dalam kedua
kasus foliasi akan (idealnya) mewakili bidang datar.

Cobbles yang berubah bentuk menjadi

Pure shear menghasilkan foliasi datar yang sejajar dengan
zona deformasi.
foliasi horizontal di Pegunungan Raft
River, Utah. Sumbu pendek dari cobbles
Simple shear menghasilkan foliasi datar (garis putih) yang miring
tegak lurus dengan foliasi, yang bisa
ke zona geser.
disebut foliasi yang rata.
 FOLIATIONS AND STRAIN: CLEAVAGE FORMATION
• Orientasi crenulations dan pressure solution seams mengekspresikan strain pemendekan yang signifikan di seluruh
foliasi. Strain dapat diukur dengan beberapa cara:
• Dengan membandingkan perbedaan jumlah fasa mineral yang tidak dapat larut di domain M dengan yang ada di
domain QF. Ini mengukur pemendekan melalui pelarutan (difusi basah).
• Dengan menggunakan titik reduksi yang semula berbentuk lingkaran (spherical).
• Melalui perkiraan dissolusi fosil (graptolit).

• Perkiraan berdasarkan metode ini menunjukkan pemendekan di seluruh

permukaan cleavage sekitar 30-70%.

• Merupakan hal yang umum untuk mengaitkan sebagian besar strain ini
dengan kehilangan volume, tetapi dalam banyak kasus hal ini sulit untuk
dikonfirmasi. Perhatikan bahwa jumlah pemendekan yang dihitung dari elips
strain (misalnya titik reduksi) tergantung pada apakah pemendekan ini
Ilustrasi bagaimana mineral yang tidak dapat larut
terkonsentrasi di domain-M. Mineral tersebut bisa berupa
dikompensasikan dengan pemanjangan pada bidang XY atau tidak. phyllosilicates atau mineral berat.
 FOLIATIONS AND STRAIN: REDUCTION SPOTS

• Strain markern terbaik adalah yang tidak memiliki kontras kompetensi

dengan sekitar atau matriksnya. Reduction Spots merupakan objek yang
Reduction
sempurna untuk mengukur Strain. spots in
Cambrian
Welsh slate

• Reduction Spots terbentuk oleh reduksi lokal di sekitar butiran pirit atau
butiran bahan organik, dan proses difusi yang terlibat menghasilkan
volume batuan tereduksi yang sangat mengejutkan.

• Jika titik reduksi berbentuk bola sebelum terjadi deformasi maka strain
dapat langsung diekstraksi dari geometri barunya.

Titik reduksi di batupasir Permian, Onion Creek, Utah

selatan. Setiap tempat berdiameter sekitar 2 cm. Fitur
seperti itu ditemukan di batupasir dan serpih, tetapi
pada batupasir mereka cenderung menghilang selama
deformasi.
 FOLIATIONS AND STRAIN: FOLD-RELATED CLEAVAGE
• Foliasi planar axial umumnya dianggap mewakili bidang XY
dari elips finite strain. Akan tetapi, karena pembiasan,
cleavage tidak terjadi sejajar dengan bidang-XY finite. Zona
engsel adalah dimana cleavage dan flattening (X-Y) paling
sering terjadi.

• Secara kuantitatif strain lebih tinggi pada lapisan batuan yang

tidak kompeten dengan lapisan kompetensi yang kontras.
Kontras ini umumnya meningkat dari engsel (dimana mungkin
nol) ke sayap karena geser lapisan-paralel meningkat
menjauh dari zona engsel di lapisan yang tidak kompeten.

Perkembangan cleavage bergantung pada litologi, tetapi juga pada strain. Dalam hal ini
belahan paling baik dikembangkan pada engsel lipatan karena di sinilah strain paling tinggi.
 OVERPRINTING FOLIATIONS
Foliasi dapat terbentuk pada waktu yang berbeda, dan oleh karena itu di bawah
medan stress dan kondisi fisik yang berbeda. Dalam urutan batuan polydeformed
dalam area terbatas yang kita sebut foliasi pertama S1 dan foliasi berturut-turut
S2, S3, dll. Foliasi yang lebih muda dapat disuperposisikan dengan foliasi yang
lebih tua (overprinting) atau dapat diputar atau ditranspos ke foliasi baru

Vertical cleavage yang terbentuk sejajar

Lensa tektonik mengandung foliasi internal (S1) yang berayun menjadi dengan bidang aksial dari foliasi terlipat yang
foliasi yang lebih muda (S2) di batuan host. lebih tua. Batuan beku sheared dan dilipat
 NOT FOLIATIONS
• Fracture "cleavage" adalah istilah dari masa lalu yang muncul kembali dari waktu ke waktu, tetapi kebanyakan
ahli geologi struktur modern menghindari penggunaan istilah ini. Ini digunakan tentang fraktur paralel dengan
spasi rapat mungkin terlihat mirip dengan belahan, tetapi formasi dan kinematika sangat berbeda:
• Cleavage melibatkan pemendekan di seluruh struktur planar.
• Fraktur melibatkan slip (shear fractures) atau dilatasi (kekar).
• Shear bands di zona geser plastik telah disebut foliasi oleh beberapa ahli geologi. Sebagian besar dari kita
memilih untuk tidak melakukannya, karena ini tidak melibatkan pemendekan tegak lurus terhadap pita.
• Shear bands dengan spasi rapat dalam bahan granular (batupasir berpori), yang dikenal sebagai
deformation bands, dapat didistribusikan secara teratur untuk membentuk fabric penetrasi, tetapi tidak
diklasifikasikan sebagai foliasi. Ini sebagian karena melibatkan geser dan sebagian lagi karena mekanisme
deformasi (frictional slip) berbeda.
• Compaction bands, sejenis pita deformasi yang terbentuk pada batupasir yang sangat berpori, menjadi
sangat dekat karena melibatkan pemadatan di seluruh pita, tetapi pita ini sangat jarang dan jarang memiliki
jarak yang cukup rapat sehingga membingungkan dengan cleavage.
 NOT FOLIATIONS

Pola pada kayu, seperti pohon pinus di Dead Horse Point, Fraktur paralel membentuk zona fraktur di sekumpulan parallel compaction bands berjalan secara vertikal pada
Utah, mungkin sangat mirip dengan belahan crenulation. kuarsaschist (Utah). Fraktur bukan merupakan gambar. Hanya di bagian tengah yang cukup untuk dianggap sebagai
Dalam hal ini 'foliasi' tampak seperti bidang aksial, dan cleavage meskipun jaraknya berdekatan (terpisah foliasi, tetapi cleavage harus lebih luas dan terdistribusikan daripada ini.
melibatkan kontraksi di seluruh permukaan. beberapa cm).
 FOLIATION AND OROGENY
• Foliasi mudah terbentuk selama deformasi kontraktional,
dan oleh karena itu sering terjadi pada sabuk orogenik.
Karena litologi dan kondisi P-T berubah melintasi sabuk
orogenik, berbagai jenis foliasi terbentuk di berbagai
bagian sabuk tersebut. Foliasi Low-T terbentuk di daerah
foreland, sedangkan foliasi gneissic dan migmatitic
terbentuk di akar zona orogenik.

• Ini tidak berarti bahwa foliasi hanya terbentuk dalam

Gambaran skematis dari zona tumbukan benua-benua dan dimana beberapa tipe foliasi
fundamental terbentuk.
kontraksi. Kemungkinan foliasi juga terbentuk di rifts, di
bagian tengah-bawah kerak tempat batuan terbentuk
secara plastis. Foliasi juga terbentuk di zona geser
ekstensional dan zona slip-geser.
 FOLIATION AND CLEAVAGE SUMMARY
• Foliasi adalah struktur planar pada batuan.
• Ahli geologi struktural umumnya concerned dengan foliasi tektonik, yaitu foliasi yang terbentuk
sebagai respons terhadap tekanan tektonik.
• Ahli geologi struktural juga cenderung membatasi penggunaan foliasi yang mewakili permukaan yang
rata. Artinya:
• Foliasi biasanya mendekati bidang X-Y dari ellipsoid finite strain.
• Cleavage adalah jenis foliasi yang terbentuk pada rezim low-T.
• Pembentukan cleavage melibatkan rotasi butir dan pressure solution.
• Pada suhu yang lebih tinggi kita mendapatkan foliasi yang lebih kasar yang dikenal sebagai foliasi
schistositas dan gneissic.
• Schistosity melibatkan rekristalisasi dan neokristalinisasi mineral
• Cleavage biasanya terkait dengan lipatan dan mungkin mendekati bidang aksial lipatan.
• Skistositas dan foliasi gneis biasanya terkait dengan zona geser di kerak bumi.
 LINEATIONS
Tectonic lineations adalah struktur linier pada batuan • Lineasi adalah elemen fabric dimana satu dimensinya jauh lebih panjang
terdeformasi yang pembentukannya berhubungan dengan strain daripada dua lainnya.
dan deformasi. Lineasi atau struktur garis adalah struktur • Mineral dan agregat mineral dapat membentuk fabric linier melalui
umum, dan banyak lineation terkait dengan kinematika (arah rekristalisasi, pelarutan / pengendapan atau rotasi kaku.
geser atau arah transport). • Cataclasis, pressure solution, dan rekristalisasi semuanya berkontribusi
untuk mengubah bentuk mineral dan agregat mineral selama deformasi.
• Peregangan mineral dan agregat mineral menjadi lineation peregangan
penetrasi membentuk jenis lineation yang paling umum pada batuan
metamorf yang mengalami deformasi.

Peregangan lineasi dalam konglomerat kuarsit. Sumbu panjang

kerikil itu plunging ke kanan.
Lineation in gneiss
 RODDING
• Rods sangat memanjang dan agregat mineral
berbentuk batang, biasanya kuarsa, yang
terbentuk dalam gneis dan sekis yang
tergeser kuat. Ini adalah jenis lineation
mineral (agregat) dimana objeknya cukup
berbeda dan panjang, terkadang hingga
seukuran batang pohon.

• Rods secara lokal terlihat mewakili engsel

lipatan yang menebal yang telah diisolasi
karena penipisan sayap yang ekstrem.
Rodded quartz mewakili engsel lipatan sisa dalam
batuan yang lebih lembut (amphibolit, sekis mika). Rodding lineation di gneiss granit,
adalah bahan granit memanjang, Selje,
SW Norwegia.
 MULLIONS
• Istilah mullion sebenarnya adalah istilah deskriptif, digunakan tentang struktur bergalur pada interface lapisan
atau dalam lapisan yang menyerupai kolom berkerumun yang membagi jendela di beberapa gereja Gotik. Mereka
juga menyerupai permukaan tumpukan kayu gelondongan yang tidak rata.
• Asal mereka tidak selalu jelas, dan mereka dapat terbentuk dengan cara yang berbeda. Mullion lipatan adalah
struktur lipatan cuspate-lobate yang terjadi pada interface antara lapisan yang kompeten dan yang tidak
kompeten. Oleh karena itu mereka adalah ekspresi ketidakstabilan buckling selama pemendekan lapisan.
Lipatannya disebut lipatan cuspate-lobate. Ramsay & Huber (1987).
• Pembentukan Mullion juga melibatkan perpotongan cleavage atau vein dengan lapisan (intersection lineations).

Mullion seperti ini lebih dekat hubungannya dengan lipatan daripada Dipping ke kanan, terbentuk
dengan boudin, dan terbentuk sebagai hasil dari kontras kompetensi selama ekstensi lapisan-paralel,
selama kontraksi (pemendekan lapisan-paralel), dan mewakili struktur mullion berkembang
ketidakstabilan buckling. selama pemendekan lapisan-
paralel lanjut. Dalam hal ini vein
mempengaruhi panjang gelombang
Struktur mullion geologi mengingatkan pada tiang mullions. Kenin & Sintubin (2007)
penopang vertikal yang memisahkan jendela gothic
 THREE PRINCIPAL TYPES
• Penetrative lineation adalah lineation yang memotong batuan metamorf, mirip dengan foliasi.
Lineation ini sangat umum pada batuan metamorf yang berubah bentuk dan juga disebut fabric
linier. Jenis yang paling umum dibentuk oleh peregangan benda dan mineral dan disebut lineation
peregangan.

• Geometric lineation adalah fitur linier yang ditentukan oleh geometri struktur (lainnya), dan bukan
struktur linier fisik yang sebenarnya. Engsel lipatan adalah contoh paling umum.

• Surface lineation adalah garis-garis yang dibatasi pada permukaan-permukaan seperti sesar.
Sesar striae sering terjadi dan mencerminkan gerakan pada permukaan slip. Permukaan slip
biasanya berupa rekahan potong melintang, tetapi bisa juga merupakan permukaan foliasi lemah
yang telah tergelincir.
 PROCESS : ROTATION
• Butir atau agregat mineral yang kaku dapat berputar dengan sedikit atau
tanpa deformasi internal selama deformasi batuan. Rotasi ke arah yang sama
paling efisien jika regangannya berkontraksi, dan juga bergantung pada
orientasi awal benda.
• Rotasi mineral amfibol prismatik adalah hal biasa, terutama pada sekis
amphibole-mika. Secara umum, mineral yang kaku dan kompeten berputar
sementara matriks mengalir secara plastik.
• Perhatikan bahwa regangan yang relatif tinggi diperlukan untuk populasi objek
memanjang yang kurang lebih acak untuk berputar ke paralelisme yang dekat.
Penjelasan alternatif bahwa mineral (misalnya amfibol) tumbuh dalam Rotasi kaku dari butiran kaku, seperti amphibole, menghasilkan
lineation penetrasi vertikal.

orientasi tertentu harus selalu dipertimbangkan.

• Rotasi kristal dalam lelehan (parsial) dimungkinkan, misalnya selama
pemadatan intrusi granit. Baik strain tektonik dan strain yang terkait dengan
proses emplasemen (misalnya, penggelembungan) dapat menghasilkan fabric
linier melalui rotasi kristal yang memanjang (fenokris).
 PROCESS : NEOCRYSTALLIZATION
• Ketika kondisi metamorf (tekanan, suhu, keberadaan cairan) berubah,
beberapa mineral menjadi tidak stabil dan yang baru tumbuh. Jika
mineral baru memanjang, seperti aktinolit, piroksen, sillimanite, zoisite
/ epidote dan turmalin, dan tumbuh dengan arah tertentu, mereka
menentukan lineation mineral. Pertumbuhan terarah dapat terjadi
Pertumbuhan amphibole selama metamorfosis batuan, menghasilkan kristal
amphibole paralel, yaitu lineation
karena medan stress eksternal, dan distribusi / fabric mineral yang
sudah ada sebelumnya.

• Tekstur-L yang dihasilkan terkadang disebut nematoblastik, khas

untuk amfibolit. Bagaimana kita membedakan antara neokristalisasi
dan rotasi mineral yang kaku? Rotasi biasanya melibatkan beberapa
deformasi butir, biasanya rekahan dan boudinage, dari mineral yang
kompeten. Juga, mereka tidak mungkin mencapai paralelisme
sempurna kecuali strain sangat tinggi. Mineral prismatik tanpa orientasi tertentu secara tradisional diasumsikan
terbentuk oleh pertumbuhan post-tektonik (statis), sedangkan
pertumbuhan sintektonik dapat lebih mudah menghasilkan tekstur
nematoblas (lineation).
 PROCESS : PLASTIC STRAIN
• Perubahan bentuk kristal-plastik (strain): strain hasil dari mekanisme deformasi plastis, dan dapat melibatkan difusi,
disolusi (difusi basah), dan migrasi dislokasi. Plastic strain dapat membuat lineation atau menonjolkan agregat mineral
yang sudah linier.
• Kurang lebih benda bulat akan diubah menjadi benda memanjang untuk setiap plane strain (simple shear to pure shear).
Jika ada banyak objek seperti itu, misalnya agregat mineral, kita akan mendapatkan fabric linier.
• Strain kontraktional memberikan bentuk linier yang paling jelas, sedangkan flattening strain tidak menghasilkan fabric
linier yang kuat.
• Lineation jenis ini terkadang dikatakan membentuk suatu bentuk fabric. Mereka juga disebut stretching lineation, karena itu
adalah arah peregangan finite yang menentukan arah lineation.

Deformasi ductile benda bulat, menggambarkan bagaimana regangan dapat mengubah benda tanpa
orientasi tertentu menjadi lineation.
 PROCESS : BRITTLE FRACTURE
• Perubahan bentuk yang brittle (strain): Brittle mechanisms, terutama fraktur,
dapat membuat objek lebih berbentuk linier. Hal ini dapat terjadi pada skala
mikro ketika mineral rapuh atau agregat mineral dipecah dan dipisahkan, yaitu
boudinaged.
• Boudinage skala singkapan cenderung mengubah lapisan planar menjadi objek
memanjang dengan orientasi tertentu, menciptakan garis makro. Jenis
lineation ini belum tentu penetrative.
• Boudinage juga menghasilkan elemen linier, dan melibatkan deformasi brittle.
Boudinage terjadi pada skala mikro dan makroskopik.

Peregangan butir feldspar

dengan rekahan, menyebabkan
feldspar menjadi lebih
memanjang dan linier.
Boudinaged minerals (tourmaline, actinolite)
 STRETCHING LINEATION
• Stretching lineation adalah penetrative lineation yang terdiri dari
mineral atau agregat mineral yang telah direntangkan menjadi objek
linier. Stretching lineation sangat umum pada batuan metamorf yang
mengalami deformasi pervasif, ditampilkan dengan baik di banyak
ortogneis dan konglomerat.

• Stretching lineation penting karena garis itu langsung memberi kita Streched augen K-feldspar di augen gneiss. Batuan ini tidak
memiliki foliasi, dan digolongkan sebagai L-tektonit.

arah X (arah peregangan utama maksimum).

• Ini hanya benar jika objek yang diregangkan memiliki kompetensi
yang sama dengan matriks. Namun, seringkali arah peregangan
sedekat mungkin dengan penentuan X pada batuan sheared.

Kerikil kuarsa streched dalam konglomerat

(constrictional strain). Dalam hal ini, lineation
dibatasi pada engsel pasangan lipatan skala besar.
 MINERAL LINEATIONS
• Istilah lineation mineral digunakan dimana jelas
bahwa satu atau lebih mineral yang memanjang
memiliki orientasi tertentu. Lineation mineral
penetrasi biasa terjadi pada batuan metamorf yang
mengandung amfibol (amphibolit, sekis amphibol-
mika, dll.).

• Beberapa istilah yang digunakan tentang lineation

tumpang tindih. Streching Lineation bisa jadi
Lineation mineral dalam gneiss granit, adalah butiran feldspar memanjang. Lineasi juga
merupakan lineation mineral, yang misalnya terdiri merupakan lineasi peregangan karena orientasi tertentu feldspar adalah karena
peregangan. Istilah rodding lineation juga bisa digunakan.

dari butiran feldspar memanjang.

 FOLD AXES
Sumbu lipatan adalah garis teoritis atau geometris daripada objek fisik. Mereka adalah elemen linier dan
dalam batuan berlapis dimana pelapisan dipengaruhi oleh beberapa lipatan, kita memiliki lineation lipatan.
Ini membutuhkan lipatan yang padat dan panjang gelombang kecil (cm-dm), yang umumnya berarti
ketebalan lapisan pada skala cm ke dm.

Lipatan dengan sumbu subparalel mendefinisikan lineation (ditunjukkan dengan pena) di gneiss. Engsel lipatan ganda membentuk geometris atau bentuk lineation pada gneiss terlipat ini
 INTERSECTION LINEATION
• Garis perpotongan antara dua bidang non-paralel menurut definisi adalah sebuah
garis. Dimana dua set struktur planar mengganggu kita mendapatkan sejumlah
garis seperti itu, dan kita memiliki garis perpotongan.

• Hal ini biasanya terlihat pada permukaan lapisan terlipat (sehingga diklasifikasikan
sebagai lineation permukaan) dimana permukaan multiple cleavage berpotongan
dengan lapisan (So). Dalam hal ini garis perpotongan cenderung sejajar dengan
Ilustrasi bedding terlipat (S0) dan cleavage terkait (S1)
engsel lipatan, tetapi tidak jika engsel diputar saat melipat (lipatan transeksi).

• Dua cleavage juga dapat membentuk sebuah perpotongan lineation, dan jika
belahan kedua adalah belahan crenulation, yang sebenarnya mendefinisikan
lineation adalah engsel crenulation paralel atau engsel lipatan kecil. Lineasi ini
dapat disebut sebagai lineation crenulation, dan membentuk link ke lipatan
lineation. Garis persimpangan dapat dianggap sebagai garis geometris.
Stereoplot menunjukkan orientasi bedding (hijau) dan
cleavage lipatan ke kiri. Intersection lineation adalah titik
perpotongan antara S0 dan cleavage (persegi).
 SLICKENLINES
• Slickenlines adalah struktur linier yang terbentuk pada permukaan slip slickenside (shear fractures) selama slip. Sebagian besar
terbentuk dengan goresan dan ukiran gesekan (abrasi) oleh benda / mineral yang lebih kaku. Oleh karena itu, mereka
menunjukkan arah slip (meskipun penentuan rasa slip memerlukan kriteria kinematik tambahan).

• Slickenlines juga dapat terbentuk pada

mineral yang diendapkan dalam rekahan.
Mineral pengisi rekahan yang khas adalah
kalsit dan epidot. Kehadiran mineral
tersebut menyiratkan komponen kecil dari
pembukaan, dan aliran fluida di sepanjang,
rekahan.

• Slickenlines adalah struktur linier yang

terbentuk pada permukaan tunggal, oleh
karena itu mereka merupakan garis-garis
permukaan, sebagai lawan dari garis
Slickenline pada slip surface Slickenlines pada batupasir
penetrasi.
 MINERAL LINEATIONS (1)
• Dalam beberapa rekahan, mineral tumbuh saat vein terbuka. Mineral tersebut cenderung
memiliki bentuk memanjang, dan terkadang morfologi berserat.

• Rekahan dapat terbuka selama shearing jika fraktur tidak teratur, dan selama pure
extension (bukaan tegak lurus dinding).

Fibrous serpentine pada shear fracture Fibrous serpentine dalam syntaxial extension fracture
 MINERAL LINEATIONS (2)
• Vein terbentuk saat mineral tumbuh dalam fraktur saat terbuka. Ini Antaxial growth:
bisa terjadi • Pertumbuhan terjadi di sepanjang dua dinding
• Syntaxial mineral growth: • Bagian tengah vein adalah yang tertua
• Pertumbuhan di sepanjang garis tengah (center fracture) • Khas untuk vein fibrosa
• Vein termuda di tengah • Secara kristalografis tidak bergantung pada batuan
• Mineral yang sama seperti pada batuan dinding dinding
• Kontinuitas kristalografi dengan mineral batuan dinding

Pertumbuhan mineral sintaksis pada rekahan ekstensi, menunjukkan perubahan dari Pertumbuhan serat antaksial, menunjukkan perubahan dari ortogonal ke bukaan miring.
ortogonal ke bukaan miring. Pertumbuhan terjadi di sepanjang garis merah tengah Pertumbuhan terjadi di sepanjang garis merah (margin vein)
 LINEATIONS AND STRAIN
• Penetrative lineation yang terbentuk sebagai hasil dari perubahan bentuk (strain) atau melalui rotasi yang kaku dari mineral dan
agregat mineral, mewakili arah ekstensi finite maksimum, sumbu X dari strain ellipsoid.
• lineations yang dibentuk oleh bentuk boudinage sepanjang Y, yaitu tegak lurus terhadap X.
• Surface lineation memiliki hubungan yang jauh lebih tidak langsung dengan strain (stress), karena mereka terikat oleh permukaan
rekahan tempat terjadinya. Pengecualiannya adalah lineasi serat pada fraktur ekstensi, dimana serat cenderung sejajar dengan X
(arah ekstensi atau pembukaan fraktur).
• Hubungan antara fabric dan strain masuk akal, tetapi hanya jika lineation adalah lineation yang meregang. Oleh karena itu, ketika
mengekstraksi informasi dari lineated rocks, penting untuk memahami bagaimana lineation tersebut terbentuk.

Deformasi nonkoaksial (simple shear) menghasilkan kelurusan

(garis putih) yang miring ke zona geser. Pure shear menghasilkan lineation yang tetap
sejajar dengan zona deformasi.

L-fabric berarti garis yang kuat / lemah atau tidak ada

foliasi, dan S-fabric berarti foliasi yang kuat / lemah
atau tidak ada garis. Boudinage lineation. Red arrows mark X.
Pembentukan vein dalam fraktur ekstensi. Tanda panah merah X
 FOLDED LINEATIONS
Lineations biasanya terlihat terlipat. Ini dapat terjadi dengan dua cara:
• Selama deformasi progresif di zona geser. Ini berarti bahwa garis-garis yang
terbentuk pada suatu tahap kemudian dilipat karena lapisan tersebut diputar ke
bidang pemendekan pada tahap selanjutnya selama deformasi progresif yang sama,
• Selama fase deformasi selanjutnya yang sama sekali tidak terkait dengan sesuatu
yang bertanggung jawab untuk pembentukan garisasi.

Garis mineral / peregangan terlipat. Sumbu lipat (garis

engsel) horizontal sedangkan garis berputar sepanjang waktu
melintasi zona engsel. Plot stereo menunjukkan bagaimana
orientasi garis bervariasi dalam bidang vertikal yang normal
terhadap garis engsel.
Garis peregangan dipengaruhi oleh kelompok lipatan
asimetris yang dengan sendirinya membentuk garis
lipatan pada sudut tinggi terhadap garis peregangan.
 LINEATIONS AND MAP-SCALE PATTERNS
• Lineation telah digunakan selama lebih dari satu abad untuk
menafsirkan ketegangan dan pola gerakan yang berkaitan dengan
orogeni.
• Dalam konteks ini, penting untuk mengidentifikasi lineation dengan
benar: boudin cenderung terbentuk pada sudut siku-siku ke arah
peregangan utama (X), lineations sumbu lipat dan garis perpotongan
dapat terbentuk di sudut mana pun, dan lineation peregangan
diharapkan mewakili X.
• Stretching lineation bisa dibilang sebagai garis paling penting dalam
batuan yang mengalami deformasi yang menyebar luas. Namun, ketika
deformasi menjadi 3-D (regangan non-bidang, seperti transpression),
Stretching lineations terkait dengan orogeni Caledonian
arah transpor dan garis peregangan tidak harus paralel. (thrusting) di Norwegia Selatan. lineationsumumnya
dianggap menunjukkan arah thrusting.
 LINEATIONS SUMMARY
• Lineations adalah struktur linier pada batuan.
• Mereka mungkin penetrasi atau terbatas pada permukaan (garis permukaan).
• Geometric lineations adalah garis teoritis seperti sumbu lipat, bukan objek fisik (mineral, agregat
mineral) yang dapat anda gali dan bawa pulang.
• Tectonic lineations terjadi sebagai akibat dari deformasi tektonik.
• Peregangan objek membentuk stretching lineations.
• Rotasi mineral memanjang dan agregat mineral dapat berkontribusi pada pembentukan lineation.
• Pertumbuhan baru mineral metamorf prismatik dalam orientasi tertentu dapat membentuk mineral
lineation.
• Lineations, dan terutama stretching lineations, sangat berharga selama analisis tektonik regional.
• Lineations berkembang paling baik di bidang penyempitan (constructional) diagram Flinn.
BOUDINAGE
• Boudinage adalah potongan-potongan yang pernah membentuk
lapisan kontinu. Karenanya boudinage terbentuk dengan
pemanjangan lapisan-paralel.

• Boudinage adalah proses yang membentuk Boudin.

• Boudinage adalah peregangan lapisan sehingga mereka pecah

menjadi fragmen. Dalam banyak hal, boudin adalah kebalikan
dari lipatan.
• Seperti yang mungkin sudah Anda ketahui, kata boudin berasal
dari kata Perancis yang berarti sosis.
 STRETCHING LAYERS
• Apa yang terjadi jika sebuah lapisan meregang? Itu tergantung pada sifat-sifat lapisan, dan apa yang lebih penting;
kontras antara properti lapisan dan sekitarnya.
• Boudinage terjadi ketika kontras competence yang signifikan ada antara lapisan dan sekitarnya (matriks).

No competence (viscosity) constant

Strong competence (viscosity) contrast

 CLASSIC BOUDINAGE

• Boudinage, dalam pengertian klasik,

adalah counterpart untuk melipat.

• Selama boudinage, lapisan pecah

menjadi beberapa bagian, dipisahkan
oleh rekahan ekstensi atau vein.

Boudinaged granite layer pada intermediate igneous rock.

Boudinaged amphibolite
dalam tonalitic gneiss.
 WHERE DO THEY FORM?
• Boudin terbentuk dalam plastic regime, dimana matriks dapat
berubah bentuk melalui mekanisme deformasi plastic.

• Artinya dari 10-15 km ke bawah, yaitu di tengah dan bawah

kerak.

• Contoh kerak bagian bawah biasanya menunjukkan generasi

leleh antara boudin, seperti yang terlihat pada gambar ini. Oleh
karena itu, boudin terjadi pada migmatit (suhu tinggi) serta pada
batuan yang mengalami deformasi fasies sekis hijau.

• Boudin paling mudah terbentuk dimana kontras kompetensi Boudin "panas" di migmatitic gneiss, Mozambik. Perhatikan
leukosom di antara boudin gelap (amfibolitik). Lapisan amfibolitik
tinggi. Lapisan Calc-silikat pada marmer merupakan salah satu terpecah menjadi fragmen dengan panjang yang sama (tidak
identik). Foto: Joachim Jacobs.

contoh batuan dengan kompetensi kontras yang tinggi.

 BOUDIN SHAPES
• Boudin tersedia dalam berbagai bentuk, tergantung bagaimana perilakunya selama deformasi. Beberapa bentuk
tipikal diperlihatkan dalam ilustrasi di halaman ini.
• Bentuk-bentuk yang berbeda berhubungan dengan kontras kompetensi di seluruh lapisan boudinaged dan kedua
sisinya, dan dari jenis rekahan yang terbentuk (rekahan ekstensi versus rekahan geser).
• Sebagian besar bentuk boudin ini simetris sehubungan dengan bidang simetri horizontal (serta vertikal), tetapi
bentuk jajaran genjang dan unicorn adalah asimetris.

Berbagai bentuk boudin. Untuk sebagian besar, kontras kompetensi menurun pada gambar.

Contoh dari fish-mouth shaped boudins

 SYMMETRIC BOUDIN SHAPES
• Boudin persegi panjang terbentuk ketika boudin tidak berubah
bentuk secara internal. Dengan kata lain, saat lapisan boudinaged
berperilaku sangat kaku atau rapuh.

• Boudin berbentuk barel dan boudin berbentuk mulut ikan yang

lebih ekstrim muncul ketika boudin mengalami deformasi plastic
di sepanjang tepinya. Boudin unicorn terbentuk ketika kontras
kompetensi lebih tinggi di satu sisi lapisan bertingkat, dan lebih
rendah di sisi lain.
Dua geometri boudin. Bagian atas, boudin persegi panjang semuanya kaku, sedangkan
dibawah, boudin berbentuk barel lebih ulet ke arah tepi atas dan bawahnya (sudut).

• Stress terkonsentrasi di daerah sudut boudin. Itulah mengapa

sudut cenderung lebih mudah berubah bentuk daripada bagian
boudin lainnya: material sudut mengalir menuju celah. Dan itulah
mengapa kita melihat boudin berbentuk tong.
 SYMMETRIC BOUDIN SHAPES
• Boudinage simetris awalnya terjadi oleh urat ekstensional Dari lapisan yang kompeten.
Celah antara boudin biasanya diisi dengan mineral sekunder seperti kuarsa atau klorit.

• Celah ekstensional ini sebagian besar simetris, menciptakan boudin yang cukup simetris
(berbentuk persegi panjang atau laras).

Boudinaged dikes adalah pemandangan umum di banyak deformed rucks dengan intrusi
dike. Celahnya diisi dengan kuarsa.
Boudinage Lapisan batupasir Carboniferous dalam endapan turbidit di
Portugal.
 PINCH AND SWELL

• Struktur Pinch-and-swell terbentuk saat

meregangkan lapisan yang kompeten tidak cukup
berhasil pecah menjadi beberapa bagian. Sebaliknya,
Animasi necking. Lapisan hitam agak lebih kompeten.
mereka terbentuk bengkak dan terjepit seperti yang
ditunjukkan di bawah ini, dan prosesnya dikenal
sebagai necking.

• Karena kontras viskositas tidak cukup baik untuk

deformasi getas. Selain itu, tingkat strain yang
rendah mendorong terjadinya necking.

Struktur pinch-and-swell di lapisan amphibolite yang diregangkan (metabasalt). Foto: S. Bergh.

 ASYMMETRIC BOUDINS
• Boudin yang dipisahkan oleh fraktur geser asimetris, menunjukkan bentuk boudin lebih seperti
jajaran genjang daripada persegi panjang.

• Boudin asimetris dimana kesan asimetri konstan (dengan shear fracture dipping ke arah yang
sama, seperti yang ditunjukkan di bawah) paling mudah terbentuk selama deformasi nonkoaksial.

Boudin granit dipisahkan oleh shear fractures. Perhatikan bahwa boudin diputar ke belakang sehubungan dengan
pelapisan umum. sense of shear dari atas ke kiri. Kedua contoh dari zona geser di gneisses barat Bergen.

Boudin amfibolitik asimetris dipisahkan oleh shear fractures. Beberapa

klorit mengisi rekahan, menunjukkan komponen ekstensi di beberapa
rekahan geser. sense of shear dari atas ke kiri.
 ASYMMETRIC BOUDINS
• Shear fractures yang memisahkan boudin mungkin merupakan fraktur geser yang ideal atau mungkin
melibatkan beberapa ekstensi di seluruh fraktur. Dalam kasus terakhir, fraktur diisi dengan mineral.

• Gambar di bawah ini menunjukkan tahap awal boudinage dimana rekahan geser lebih curam dari pada
rekahan geser sebenarnya, dan oleh karena itu terbuka.

Shear fractures yang mendefinisikan boudin dalam lapisan granit pada gneis sheared nonkoaksial.
 BOUDIN ARRANGEMENT
• Cara setiap boudin diatur atau disejajarkan membuat cara lain untuk mengklasifikasikannya. Selanjutnya, pengaturan terkait
dengan asal-usul dan sejarah deformasi.

• Boudin dapat disejajarkan dengan sempurna sehingga sisi panjang setiap boudin sejajar dengan seluruh sistem boudin.
Beginilah cara boudin klasik digambarkan di sebagian besar ilustrasi.

• Boudin kadang-kadang diatur

dengan cara diputar, dengan Well-aligned boudins Oblique boudins

margin miring ke pita umum

batu. Dengan demikian, boudin
mungkin telah berputar atau
lapisan dimulai dengan sudut Boudinaged epidote-rich layer in Precambrian gneiss Oblique granitic boudins in Precambrian gneiss

tinggi ke arah peregangan

(arah peregangan utama
adalah horizontal pada gambar
ini). Boudinaged amphibolitic layer in Precambrian gneiss
Well-aligned granitic boudins in Precambrian gneiss
 OBLIQUITY AND COAXIALITY
• Kita melihat bahwa boudin non-aligned atau rotated terjadi di banyak zona geser
Symmetric boudin forming during pure
nonkoaksial, dan dapat digunakan (dengan hati-hati) sebagai indikator kinematik. shear.

Mari kita lihat apa yang terjadi ketika pure shear mempengaruhi lapisan dengan
orientasi layering sepanjang ISA1 (arah peregangan utama):

• Persis: semuanya menjadi simetris dan menyenangkan. Sekarang pertimbangkan Asymmetric boudins forming in simple
shear.
pengaturan nonkoaksial dengan shearing sepanjang lapisan:

• Sekarang semuanya menjadi asimetris dalam arti bahwa boudin menjadi tersusun
miring. Ini juga bagus karena rasa asimetri mencerminkan rasa geser.
• Namun, boudin asimetris (atau tersusun miring) bukanlah bukti kuat untuk deformasi
nonkoaksial.

Asymmetric boudins formed during

coaxial flow (pure shear).
 COEXISTENCE OF SYMMETRIC AND ASYMMETRIC BOUDINS
• Dalam kompleks batuan heterogen kita terkadang melihat
beberapa lapisan menunjukkan boudin simetris sementara
yang lain menampilkan yang asimetris - bahkan ketika
lapisan boudinaged tampaknya memiliki komposisi yang
sama.
• Mungkin ada beberapa penjelasan untuk ini. Berikut ini
beberapa:
• Lapisan tersebut mungkin memiliki orientasi awal yang
berbeda.
• Koaksial (Wk) aliran mungkin bervariasi di seluruh Boudin simetris dan asimetris terbentuk di zona geser.
Perhatikan layer gelap di bagian atas yang menunjukkan boudin
singkapan. simetris dan lapisan bawah menunjukkan bentuk asimetris.
Beberapa lapisan gelap membentang lebih homogen. Foto:
• Sifat mekanik yang bervariasi Torgeir B. Andersen.
• Distribusi fluida mungkin mempengaruhi bagaimana
lapisan-lapisan itu pecah.
 COMPETENCY (RELATIVE VISCOSITY)
• Meskipun kompetensi mungkin bukan satu-satunya faktor yang mengendalikan boudinage, penting untuk
memahami bagaimana kompetensi atau viskositas relatif mengontrol bentuk boudin.

• Pastikan Anda memahami bagaimana kontras viskositas mengontrol struktur yang ditunjukkan pada
gambar animasi di bawah ini.
COMPETENCY (RELATIVE VISCOSITY)
• Contoh yang diperlihatkan di sini adalah boudin
asimetris, dimana boudin itu sendiri mengalami
deformasi yang jelas, terutama ekornya. Ini
kadang-kadang disebut foliation fish. Kontras
viskositas mungkin ada tetapi tidak terlalu tinggi.

• Berurusan dengan jenis boudin asimetris ini,

mungkin sulit untuk mengatakan seberapa besar
viskositas relatif mempengaruhi struktur akhir
relatif terhadap partisi / lokalisasi strain
sepanjang discrete shear zones atau shear bands.
 NECK FOLDS
• Neck Fold terbentuk ketika batuan di sekitarnya mengisi celah antara boudin saat ditarik terpisah.
Neck Fold sesuai dengan bentuk boudin dan bentuk serta amplitudo lipatannya sangat bergantung
pada jumlah mineral sekunder yang diendapkan di celah tersebut.

Neck folds (paling baik dilihat di bawah kompas) pada batuan magmatik yang deformed, Neck folds diantara boudinaged calc-silicate berlapis di marmer. Ramsay
Little Kalsoy dekat Bergen, Norwegia. (1967).
 THE THIRD DIMENSION: STRAIN
• Boudin biasanya digambarkan dalam penampang melintang. Dimensi ketiga juga menarik, karena memberikan informasi
berharga tentang orientasi sumbu regangan hingga dan geometri regangan.
• Dari segi regangan, boudin terbentuk dengan ekstensi dalam satu arah, arah X dari regangan ellipsoid. Cara ekstensi ini
dikompensasikan di dimensi lain yang dapat bervariasi.
• Plane strain mudah: tidak ada peregangan atau pemendekan pada dimensi ketiga (sumbu Y dari ellipsoid).

Ilustrasi boudin saat terjadi untuk kira-kira plane strain. Panah Boudinaged sandstone yang menunjukkan struktur tipikal untuk plane strain
merah menunjukkan arah ekstensi, atau sumbu X dari finite strain boudins. Gambar telah diputar agar lebih pas dengan gambar di sebelah kiri. Tampilan 3D dari boudinaged metasandstone
ellipse (juga ditampilkan). Foto Felipe M. Rosas. (kuarsit) di Silurian interbedded metasiltstones dan
metatuffs
 CHOCOLATE TABLET BOUDINAGE
• Ketika strain mendatar, dengan ekstensi dalam dua
arah utama, boudinage chocolate-tablet terjadi. Oleh
karena itu, boudinage chocolate-tablet memberi tahu
kita bahwa kita berada dalam bidang datar pada
diagram Flinn.

• Di sisi lain dari garis plane-strain pada diagram Flinn

kita dapat menemukan boudin yang dilipat pada dimensi
ketiga (seperti terlihat pada bagian yang tegak lurus
dengan X).

• Pemetaan geometri tiga dimensi dari lapisan bertingkat

berguna, tetapi membutuhkan eksposur yang luar biasa
baik. Ekstensi pada dua arah regangan utama
 BOUDINS ON FOLDS
• Boudin kadang-kadang terlihat terjadi pada sayap lipat tetapi tidak di zona
engsel. Ini karena sayap cenderung berputar ke bidang pemendekan dari
strain elips.

Boudinaged fold limbs – kondisi ideal.

• Bagian luar engsel lipatan dalam lapisan yang kompeten cenderung

memanjang selama buckling, tetapi ini tidak mengarah ke boudinage karena
itu akan membutuhkan ekstensi penuh dari lapisan tersebut.

• Penting untuk menentukan hubungan usia antara lipatan dan boudinage.

• Ingatlah bahwa sayap dan engsel lipatan mengalami riwayat rotasi melalui
medan stress dan strain regional, sehingga struktur yang terbentuk lebih awal
selama pelipatan dapat disuperposisikan pada struktur yang terbentuk di titik
selanjutnya. Lapisan boudinaged dari batupasir Carboniferous. Boudin
mengipasi sebelum atau di awal selama fase pelipatan. Foto
Felipe M. Rosas.
 FOLDED BOUDINS
• Kita tahu bahwa lapisan dapat keluar dari bidang pemendekan dan masuk ke bidang peregangan, misalnya
selama simple shear atau pure shear.
• Lapisan tidak dapat berputar dari bidang peregangan ke bidang pemendekan (dengan asumsi deformasi stabil).
• Ini berarti bahwa ketika kita menemukan boudin yang diperpendek (terlipat) harus ada dua fase deformasi (atau
satu dimana orientasi ISA atau sumbu far-field stress berputar).

Lapisan terlipat ditunjukkan dengan garis merah Boudin yang dilipat dan diperpendek (dike granit boudinaged) dalam metasedimen kuarsitik
 FOLIATION BOUDINAGE
• Pada batuan berfoliasi, seperti micaceous mylonite (schists) dan foliated amhibolite, struktur mirip boudin terjadi
tanpa hubungan yang jelas dengan kontras kompetensi. Ada perbedaan kompetensi antara lamina yang berbeda,
tetapi hanya pada skala mm.
• Foliation boudin adalah nama yang diberikan untuk struktur mirip boudin pada foliated rocks. Kita tidak memahami
segalanya tentang mereka, tetapi foliasi merupakan faktor penting.
• Baik boudin foliage simetris dan asimetris ditemukan.

Salah satu dari beberapa contoh bagaimana boudinage foliasi dapat

terbentuk, pada dasarnya dengan merobek foliasi hingga terpisah.

Boudinage meta-konglomerat halus. Hanya satu sisi leher berisi Boudinage foliasi asimetris dimana celah Boudinage foliasi dalam amfibolit. Tidak ada kontras kompetensi yang
kuarsa yang ditampilkan. diisi dengan kuarsa. Gneiss, Oygarden signifikan pada skala boudinage, tetapi amfibolit memiliki foliasi yang
Complex, SW Norwegia. baik.
 BOUDINAGE SUMMARY
• Boudinage adalah deformasi getas dalam setting aliran plastik secara keseluruhan.
• Dalam boudinage klasik, semuanya tergantung pada kompetensi atau kontras viskositas, layer boudinage
selalu lebih kompeten.
• Boudin dapat berbentuk persegi panjang atau setidaknya bersudut jika kontras kompetensi tinggi.
• Stress terlokalisasi di daerah sudut boudin, kadang-kadang menyebabkan bentuk boudin barrel atau fish-
mouth.
• Boudin menjadi berbentuk jajaran genjang jika dipisahkan oleh shear fractures.
• Chocolate boudinage terjadi selama flattening dimana X> Y≈Z
• Bentuk boudin miring dalam aliran nonkoaksial, tetapi juga dapat terbentuk ketika lapisan yang kompeten
membuat sudut ke sumbu strain utama pada permulaan deformasi.
• Boudin sebaiknya hanya digunakan sebagai indikator kinematik dalam hubungannya dengan kriteria
independen.
