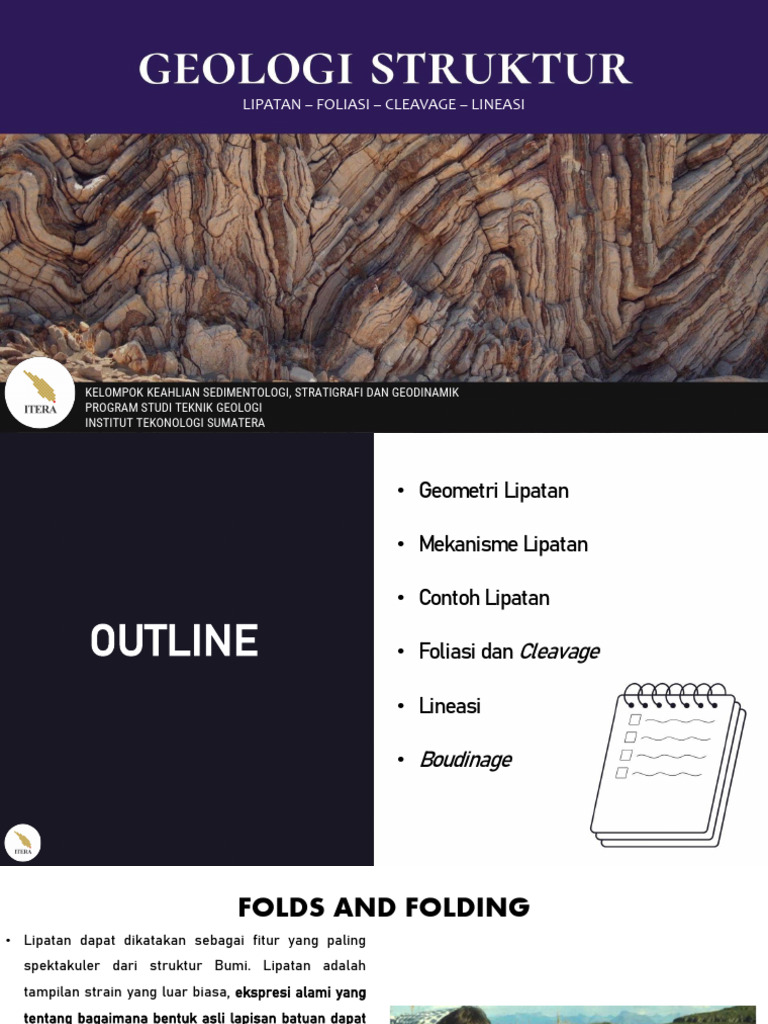

LIPATAN – FOLIASI – CLEAVAGE – LINEASI

KELOMPOK KEAHLIAN SEDIMENTOLOGI, STRATIGRAFI DAN GEODINAMIK

PROGRAM STUDI TEKNIK GEOLOGI
INSTITUT TEKONOLOGI SUMATERA
 • Geometri Lipatan

• Mekanisme Lipatan

• Contoh Lipatan

OUTLINE • Foliasi dan Cleavage

• Lineasi

• Boudinage
 FOLDS AND FOLDING
• Lipatan dapat dikatakan sebagai fitur yang paling
spektakuler dari struktur Bumi. Lipatan adalah
tampilan strain yang luar biasa, ekspresi alami yang
tentang bagaimana bentuk asli lapisan batuan dapat
berubah selama deformasi. Bentuk fisik dan
orientasi lipatan tampak hampir tidak terbatas,
namun ada pola tertentu yang menonjol.

• Hal ini menimbulkan pertanyaan: bagaimana dan

mengapa mereka terbentuk dan berkembang?
Pertanyaan ini membawa kita dari seni deskripsi dan
observasi lipatan ke pencarian mekanisme lipatan
dan sejarah lipatan. Membawa kita dari lipatan ke
proses melipat.
 FOLDS AND FOLDING
• Mengamati dan mendeskripsikan lipatan menghasilkan
keinginan untuk mengetahui sesuatu tentang bagaimana
lipatan itu terbentuk.

• Ada lebih banyak pertanyaan daripada jawaban dalam bidang

ini, dan akan menjadi rumit jika kita membahas terlalu banyak
atau terperinci. Model-model yang perlu diperhatikan saat
melakukan pengamatan lipatan di lapangan atau pada
penampang seismik.

Geometric aspects of folds.

• Anda harus memahami perbedaan antara model yang berbeda
secara fundamental untuk pembentukan lipatan, memahami
mekanisme lipatan dasar, dan mampu mengenali beberapa
pola (misalnya pola strain) yang mereka tinggalkan di batuan
terlipat.
 FOLDING
Antiklin dan Sinklin adalah istilah
geometri yg digunakan untuk
mendiskripsi struktur perlipatan
dalam batuan berlapis. Dimana batuan
tua muncul dipusat ataupun disayap
lipatan. Struktur ini juga dapat dikenali
berdasarkan kedudukannya
(strike/dip).

Deskripsi sebuah lipatan melibatkan:

• Geometri (bentuk dan ukuran).
• Orientasi.
PLUNGING ANTICLINE
SHAPE AND ORIENTATION

Klasifikasi lipat berdasarkan sudut interlimb.

Bentuk lipatan dasar. Mengilustrasikan

bagaimana berbagai jenis syn- and anti-
forms dapat terjadi dalam lipatan yang
dilipat kembali.
Klasifikasi Ramsay (1967) berdasarkan dip isogons.
dip isogons adalah garis yang menghubungkan titik-
titik kemiringan identik untuk lipatan berorientasi
vertikal.
 SHAPE AND ORIENTATION

Twiss and Moores, 1992

Klasifikasi lipatan berdasarkan plunge hinge line

dan dip axial surface. Berdasarkan Fleuty (1964).
SHAPE AND ORIENTATION
 SHAPE AND ORIENTATION

Geometri lipatan silinder dan non-silinder. Cylindrically folded granitic dike in amphibolite.
 DIP ISOGONS
• Class 1: Dip isogons bertemu menuju busur dalam, yang lebih rapat dari busur luar.
• Class 2 (similar folds, juga disebut shear folds): Isogon dip sejajar dengan jejak aksial. Bentuk busur dalam dan
luar identik.
• Class 3: Dip isogons menyimpang menuju busur dalam, yang lebih terbuka daripada busur luar.

Kelas lipatan diplot dalam diagram dimana ketebalan lapisan yang dinormalisasi diplotkan terhadap kemiringan permukaan terlipat. t'α adalah ketebalan
lapisan lokal dibagi dengan ketebalan lapisan di ekstremitas, menurut Ramsay (1967).
 SHAPE AND ORIENTATION

a) Kink band, dimana permukaan bisecting, yaitu

permukaan membagi sudut interlimb menjadi dua,
berbeda dari permukaan aksial.
b) Chevron folds (harmonic).
c) Concentric lipatan, dimana busurnya melingkar.
d) Box folds, menunjukkan dua set permukaan aksial.

Fold classification based on shape. From Hudleston (1973).

 SYMMETRY AND ORDER
Lipatan simetris terkadang disebut lipatan M, sedangkan lipatan asimetris disebut sebagai lipatan S dan lipatan Z

Konsep lipatan vergence. Lipatan ini berada di

tepi kanan dan menjadi Z-fold sesuai dengan
rotasi searah jarum jam pada sayap yang pendek.

Lipatan vergence dalam

kaitannya dengan strain
ellipsoid untuk deformasi
koaksial, Perhatikan bahwa
lipatan juga dapat terjadi antara
boudin di bidang finite
Lipatan Z, M, dan S mungkin terkait dengan lipatan orde bawah, dalam hal ini lipatan extension.
tersebut memberikan informasi tentang geometri lipatan skala besar.
 THREE FUNDAMENTAL MECHANISMS
• Lipatan dapat terbentuk secara aktif dalam arti bahwa ketidakstabilan
dihasilkan oleh sifat mekanik atau reologi dari pelapisan versus lapisan
atau matriks sekitarnya. Kita biasanya berbicara tentang kontras dalam
kompetensi atau viskositas.
• Lipatan aktif berinti dan tumbuh saat lapisan yang kompeten
diperpendek, dan proses ini biasa disebut buckling. LIPATAN DAPAT TERBENTUK DARI
• Pelipatan yang terjadi selama aliran di batuan tanpa kontras viskositas
PROSES / PENGARUH :
internal disebut pelipatan pasif. Di sini lapisan berfungsi sebagai
1. Tektonik
penanda belaka dan secara pasif "ikut serta dalam perjalanan". Lipatan
2. Gaya Berat (Pelengseran)
pasif terbentuk di zona mylonite, dan terkadang disebut shear folds
(lipatan geser). 3. Pengaruh kondisi local/setempat
• Lapisan, kompeten atau tidak, juga dapat dibengkokkan saat gaya 4. Kompaksi
bekerja sepanjang lapisan, mekanisme yang disebut bending atau forced 5. Intrusi batuan beku dalam
folding.
6. Injeksi garam (diapir)
• Lipatan dapat terjadi dalam rezim tektonik apa pun, yaitu dalam rezim
ekstensional serta kontraksional dan strike-slip, dan pada skala apa pun
hingga litosfer. Hal ini juga dapat terjadi di semua tingkat di kerak bumi,
mulai dari lipatan sedimen lunak hingga lipatan di bawah seluruh
rentang kondisi metamorf yang ditemukan di dalam planet kita.
 1. BUCKLING OR ACTIVE FOLDING (CLASS 1B FOLDS)
• Buckling atau lipatan aktif dapat terjadi jika
sebuah lapisan diperpendek sejajar dengan
panjangnya. Setiap ketidakteraturan akan tumbuh
menjadi lipatan. Ini membutuhkan kontras dalam
kompetensi (kontras viskositas).
• Buckling membutuhkan:
• Lapisan dengan kompetensi atau viskositas
yang lebih tinggi daripada sekitarnyanya
(matriks)
• Layer-parallel shortening
• Plastic deformation
1. BUCKLING OR ACTIVE FOLDING (CLASS 1B FOLDS)
Asumsi bahwa arah pemendekan sejajar dengan lapisan (dalam hal ini horizontal) mungkin
sulit untuk ditegaskan. Dalam hal ini dike atau vein lain memberi kita informasi yang berguna:
itu lebih tua (dipotong oleh dike terlipat), tetapi tidak dilipat, menunjukkan bahwa arah
pemendekan berada pada sudut tinggi ke dike yang tidak dilipat ini.
 1. BUCKLING AND LAYER THICKNESS

Panjang gelombang dominan reguler dibuat sebagai fungsi dari

ketebalan lapisan, reologi lapisan, dan kontras dalam
kompetensi. Mari kita lihat peran ketebalan, menjaga kontras
kompetensi tetap konstan:

Hubungan antara ketebalan lapisan (h) dan panjang gelombang yang

mendominasi (Ld) dapat dinyatakan dengan persamaan ini (Biot, 1961):

𝐿𝑑 3 𝜇𝐿
= 2𝜋
ℎ 6𝜇𝑀

Dimana: L → viskositas lapisan

M → matriks
 1. BUCKLING AND VISCOSITY CONTRAST
• Menjaga ketebalan lapisan tetap konstan menunjukkan
pengaruh kontras kompetensi: kontras tinggi membuat
wavelengths dan amplitudo besar dan sebaliknya.

• Lapisan kontras kompetensi rendah menunjukkan

periode penebalan yang signifikan sebelum mulai
melipat.

• Ini berarti bahwa lapisan yang paling tidak kompeten

berakhir jauh lebih tebal daripada sebelum deformasi,
sedangkan lapisan yang lebih kompeten menunjukkan
perubahan ketebalan yang kurang signifikan.
 MUTILAYERS
• Ketika lapisan tersebar luas, mereka berperilaku sebagai lapisan tunggal.
• Ketika berdekatan, mereka mulai berperilaku lebih seperti satu lapisan yang ketebalannya sama dengan jumlah
masing-masing lapisan.

Lipatan batu berlapis. Lapisan yang berjauhan bertindak sebagai lapisan individu
(kiri). Semakin dekat mereka, semakin mereka berperilaku sebagai satu lapisan
dengan ketebalan lebih besar daripada yang paling tebal dari setiap lapisan. Currie et
al. (1962).
 MUTILAYERS
• Selama buckling lapisan kompeten tipis dan tebal yang
bergantian, lapisan tipis mulai terlipat pertama. Lapisan tebal
melewati fase penebalan lapisan yang lebih lama sebelum
dilipat.

• Lapisan tipis menghasilkan lipatan kecil yang kemudian

dilipat oleh lapisan tebal. Hasilnya adalah dua urutan lipatan.
Lipatan terbesar adalah first order, lipatan kecil yang terkait
dengan lipatan yang sama adalah lipatan second order.

• Lipatan kecil menjadi asimetris di sepanjang limbs karena

gesekan, dan vergensinya (asimetri) mencerminkan Ilustrasi bagaimana lipatan dimulai dalam lapisan tipis. Setelah lapisan
yang lebih tebal mulai terlipat, lipatan yang lebih kecil di lapisan tipis
posisinya pada struktur first order. menjadi parasitic dan asimetris karena flexural flow.
 FLEXURAL SLIP (CLASS 1 B) – SHEAR SEJAJAR LAPISAN
• Flexural flow dan flexural slip mudah terjadi selama buckling
multilayer, biasanya dalam kombinasi dengan mekanisme lain.
Flexural slip mirip dengan menekuk buku paperback atau
tumpukan lembaran kertas.

• Flexural slip dapat meninggalkan bukti bedding-parallel slip,

seperti slickenlines, shear fractures atau shear deformation
bands pada bedding planes.

Flexural slip, menunjukkan sense selip yang berlawanan pada setiap

sayap, menurun ke arah zona engsel
 FLEXURAL FLOW (CLASS 1 B)
• Flexural flow (juga disebut flexural shear) identik dengan flexural slip, kecuali bahwa permukaan discrete
slip layering-parallel diganti dengan shear terdistribusi. Strain tidak lagi discrete, ia ductile (pada skala
pengamatan).
• Sifat untuk flexural slip dan flexural flow:
• Ketebalan lapisan yang konstan, yaitu lipatan paralel (Kelas 1B)
• Strain nol pada hinge point, down-dip meningkat
• Garis ortogonal umumnya tidak tetap ortogonal

Strain pada limbs dihasilkan oleh simple shear, dimana bidang Flexural flow, dimana sayap lipatan sedang bergeser. Idealnya,
shear sejajar dan berputar dengan perlapisan. ketebalan lapisan dipertahankan.
 ORTHOGONAL FLEXURE (ALSO CLASS 1B)
• Garis yang awalnya ortogonal terhadap lapisan
terlipat tetap ortogonal.

• Permukaan netral memisahkan ekstensi busur

luar dari kontraksi busur dalam.

• Hasil lipatan paralel (Kelas 1B).

Pemendekan lapisan-paralel menghasilkan orthogonal flexure dan flexural

flow. Perhatikan apa yang terjadi pada garis ortogonal aslinya. Elips regangan
ditunjukkan.

Pola regangan dan struktur yang berhubungan

dengan orthogonal flexure
 INNER ARC COLLAPSE AND ADDITIONAL STRAIN
• Menambah strain
Setiap model dapat dimodifikasi dengan menambahkan strain
homogen (atau heterogen) sebelum, selama atau setelah pelipatan.
Secara khusus, biasanya ada fase pemendekan sebelum dimulainya
pelipatan yang mungkin cukup signifikan sehingga harus
diperhitungkan. Animasi runtuhnya busur bagian dalam dari lapisan yang sudah
dipadatkan. Perhatikan permukaan netral yang bermigrasi dari
• Inner arc collapse dasar ke atas.

Orthogonal flexure dapat dimodifikasi dengan memungkinkan

pengurangan volume pada busur dalam yang tidak dikompensasi oleh
extension busur luar. Dalam model ini busur luar mempertahankan
panjang aslinya, sedangkan busur dalam sangat pendek. Untuk
keruntuhan busur bagian dalam murni, permukaan netral hilang.
• Biasanya akan ada bukti lapangan tekuk runtuh busur bagian
dalam, seperti fitur pelarutan di busur bagian dalam dan tidak ada
Detail busur bagian dalam
bukti ekstensi (tidak ada urat) di busur luar. (bagian engsel lipatan di dalam
permukaan netral)
 A NATURAL EXAMPLE
Distribusi regangan di
zona engsel dari lapisan
• Lipatan natural jarang cocok dengan model tunggal batugamping yang
terlipat dalam serpih.
seperti flexural slip atau orthogonal flexure. Peregangan busur luar
dipisahkan dari
pemendekan busur
Pertimbangkan engsel lipatan ini dari lapisan batu dalam oleh permukaan
netral. Dari Hudleston
kapur Canadian Rockies (dari Hudleston & Holst 1984). dan Holst (1984).

Strain pada lipatan ini agak lebih kecil daripada yang

diperkirakan dari orthogonal flexuring, menunjukkan
bahwa mekanisme lain juga berperan.

• Contoh ini menekankan bahwa model seperti

orthogonal flexure and flexural flow adalah model
ideal yang dapat terjadi bersamaan.

Strain yang dihasilkan oleh empat model berbeda

MULTILAYER HINGES
• Jika kita menumpuk beberapa lapisan kompeten yang terlipat, kita
mendapatkan masalah ruang di antara engsel. Kebutuhan akan lipatan
Kelas 3 di antara lapisan paralel muncul. Ini adalah lapisan yang tidak
kompeten dan melibatkan flexural flow.
• Kita juga melihat terjepitnya engsel lipatan dan sesar yang diakibatkan
oleh masalah ruang zona engsel.

Contoh keruntuhan engsel pada batuan berlapis-lapis yang terlipat

 2. SHEARING
• Buckling atau lipatan aktif juga terjadi selama deformasi non-
koaksial, seperti di zona geser. Setiap kali ada kontras kompetensi
yang memadai, lapisan akan terlipat sebagai respons terhadap
pemendekan paralel lapisan (yaitu pelapisan harus berada dalam
bidang pemendekan). Tetapi rotasi lipatan tidak simetris, dan
sejumlah komplikasi dapat terjadi.

• Selama menggeser, rotasi lapisan sayap biasanya mengalami

penebalan sayap awal dan kemudian atenuasi. Alasannya adalah
bahwa itu berputar ke dalam dan kemudian keluar dari bidang
pemendekan seketika.

• Selama mengeser, buckling hanya penting jika lapisan memiliki

kontras kompetensi yang tinggi. Jika tidak, mereka berperilaku
sebagai penanda yang kurang lebih mengikuti aliran zona deformasi.
 2. PASSIVE FOLDING (CLASS 2 FOLDS)
• Pelipatan pasif melibatkan aliran pasif batuan. Artinya, tidak ada kontras kompetensi, sehingga
lapisan hanya berfungsi sebagai penanda visual yang mengalir secara pasif dengan batuan lainnya.

• Lipatan pasif serupa dengan lipatan (Kelas 2), yang mempertahankan ketebalan konstan sejajar
dengan permukaan aksialnya.

Model yang paling sederhana adalah eksperimen

tumpukan kartu, dimana penanda berubah bentuk saat
tumpukan kartu berubah bentuk seperti yang ditunjukkan
pada animasi di atas.

Material gelap adalah amfibolit dan batuan berwarna

Lipatan close hingga serupa di kuarsit di zona geser merah muda adalah lapisan gneiss granit. Keduanya telah
Caledonian. membalur bersama pada kedalaman kerak yang lebih
rendah ketika lembut seperti adonan.
 2. PASSIVE FOLDING (CLASS 2 FOLDS)
• Pelipatan pasif menghasilkan lipatan harmonic dimana
perlapisan tidak memainkan peran mekanis dan oleh karena itu
tidak mempengaruhi bentuk lipatan.
• Model deck kartu yang dianimasikan pada slide sebelumnya Pembentukan lipatan Kelas 2
dengan
menyiratkan kesan geser yang berlawanan pada setiap sisi jejak (a) simple shearing
(b) pure shearing dari lapisan
aksial lipatan. Jika kita memulai dengan lapisan non-planar, kita yang melengkung lembut.
Tidak ada kontras viskositas
yang terlibat, artinya lipatan
dapat membuat lipatan pasif bahkan dalam simple shear yang dapat dianggap pasif.

homogen.
• Jika kita memulai dengan lapisan non-planar yang sama, kita
dapat membuat lipatan pasif yang sama baiknya dengan pure
Pelipatan harmonik

shear yang homogen, tetapi lipatan akan terlihat berbeda. pasif kuarsit di zona
Caledonian Mylonite.
Geometri yang sama

Namun, lipatan yang dihasilkan akan selalu menjadi lipatan yang dari lipatan-Z ini dan
settingnya di zona
geser Caledonian

serupa, dengan ketebalan konstan di sepanjang bidang aksial. mengindikasikan

bahwa lipatan-Z ini
adalah lipatan geser.
 3. BENDING: MONOCLINES
• Bending dapat terjadi ketika gaya bekerja melintasi lapisan (lapisan atau foliasi tektonik).
• Bending bersifat pasif dalam arti bahwa perlipatan tidak dimulai dan tumbuh sebagai hasil dari kontras kompetensi
(no buckling instability). Namun, bending biasanya melibatkan lapisan kompetensi yang kontras.
• Contoh bending skala besar ditemukan di tempat dimana sesar basement terkubur di bawah sedimen dan batuan
sedimen dan kemudian diaktifkan kembali. Struktur yang dihasilkan adalah monoklin, dan pengaktifan kembali
dapat terjadi dalam normal maupun naik. Deformasi dipaksakan pada bebatuan, dan lipatan semacam itu juga
disebut forced folding.
• Jika ada kontras kompetensi atau kontras mekanis yang kuat antar lapisan, flexural slip dapat terjadi selama
bending (forced folding).

Antiklin Raplee di Mexican Hat, Utah: salah satu dari banyak monoklin yang diinduksi Laramide di Dataran Tinggi
Colorado.
 3. BENDING: MONOCLINES
Contoh gentle bending batupasir Trias (Chinle dan Wingate) di atas ujung sesar basement.
Monumen Nasional Colorado, Colorado.
3. BENDING: RAMPS AND FAULT PROPAGATION FOLDS
• Bending atau forced folding tidak menghasilkan lipatan dengan wavelength
biasa (seperti buckle folds), karena lipatan tersebut merupakan "efek samping"
dari mekanisme dan struktur lain. Setiap keteraturan dalam wavelength
merupakan hasil dari keteraturan struktur tersebut, misalnya jarak struktur
garam di cekungan sedimen.

• Contoh bentuk forced folds di hanging wall di lokasi ramp sesar. Lapisan
hanging-wall kemudian membengkok untuk mengakomodasi ketidakteraturan
sesar dan sepenuhnya dikendalikan oleh geometri sesar. Lapisan tersebut
Fault-propagation fold di Provo Canyon, Utah. Terjadinya lipatan yang sepi ini memberi tahu
mungkin memiliki kontras kompetensi yang besar, tetapi itu bukan buckle kita bahwa ini bukanlah buckle fold, tetapi forced fold. Ini cocok dengan model fault
propagation fold, di mana sesar terkubur di bawah aluvium.
folds. Juga fault-propagation folds adalah forced folds yang tidak melibatkan
ketidakstabilan buckling.

Fault-bend fold model Fault-propagation fold model

 3. BENDING: DIAPIRS AND BOUDINAGE
• Bending skala besar juga terjadi saat garam atau
magma naik ke permukaan.

• Boudinage juga menghasilkan gaya yang bekerja

di seluruh lapisan. Ini terjadi ketika boudin
terpisah, biasanya mengakibatkan pelipatan
lapisan yang berdekatan.

• Laccolith, ekstrusi dangkal yang memaksa batuan

dan sedimen di atasnya ke atas, juga
menghasilkan lipatan tipe bending (monoklin
berpasangan).
 3. BENDING: BOUDINAGE

Bending antara granitic boudins di Proterozoic

gneiss dekat Bergen, Norway.

Bending antara boudins di greensone/ greenschist

 KINK FOLDING
• Batuan yang sangat terfoliasi seperti sekis dan filit
biasanya menampilkan kink folds yang merusak foliasi
yang sudah ada sebelumnya. Kink fold (bands) biasanya
kecil, dengan ketebalan band sekitar beberapa sentimeter.
Mereka ditandai dengan engsel sudut, sayap lurus, dan Jika ada dua set kink bands, σ1 umumnya dianggap membagi dua
bands. Ini mungkin perkiraan yang mungkin, karena finite strain
geometri lipatan asimetris. rendah.

• Ada sejumlah model bagaimana kink bands dimulai dan

dikembangkan. Model simple shear yang ditunjukkan di
bawah ini hanyalah satu. Ini adalah model lebar konstan,
sementara yang lain memprediksi pertumbuhan dalam
lebar dengan strain.

(a) The orientation of s1 can be determined from the orientation of

conjugate sets of kink bands. (b) Continued kink band growth can
produce chevron folds.
 KINK FOLDING

Sayap pendek dari lipatan ini membentuk pita konjugasi selebar Lipatan ini adalah dua pita yang memiliki kemiringan berlawanan, konsisten
sentimeter, yang khas untuk kink bands. Mereka konsisten dengan dengan lipatan kink, meskipun lebih tebal dari kebanyakan pita kink skala
pemendekan lapisan-paralel. singkapan. Mereka menunjukkan pemendekan lapisan-paralel dan terbentuk
selama orogeni Laramide (Pegunungan Rocky).
 CHEVRON FOLDS

Lipatan memiliki belahan bidang aksial, menunjukkan pemendekan di bidang aksial. Ini konsisten dengan lipatan chevron, bukan
dengan kink fold. Kita juga dapat melihat beberapa lipatan lower-order (parasitic), yang tidak terjadi selama lipatan kink.
CONCENTRIC FOLDS
 GEOMETRIC - KINEMATIC FOLD CLASSIFICATION
• Cylindrical Folds: Permukaan dapat terbentuk atau ditelusuri dengan menggerakkan garis yang sejajar
dengan dirinya sendiri melalui ruang yang sejajar dengan hinge line yang disebut sumbu lipatan. Hanya
cylindrical folds yang memiliki sumbu lipatan. Dua jenis lipatan silinder:
• Parallel Folds dimana ketebalan lapisan tetap konstan.
• Concentric Folds dimana semua lapisan terlipat memiliki pusat kelengkungan yang sama dan jari-
jari kelengkungan menurun menuju inti lipatan.
• Kink Folds memiliki sumbu sudut dan sayap lurus. Lapisan tidak memiliki satu pusat
kelengkungan.
• Similar Folds dimana ketebalan lapisan sejajar dengan permukaan aksial, tetap konstan tetapi
ketebalan lapisan tidak.
• Non-Cylindrical Folds didefinisikan jika geometri perubahan bentuk lipatan sejajar dengan hinge line.
• Conical Folds: permukaan yang terlipat pada lipatan ini berbentuk kerucut.
• Sheath Folds: jenis lipatan khusus yang terbentuk di lingkungan geser tinggi yaitu zona geser dan
mylonite.
CYLINDRICAL FOLDS NON-CYLINDRICAL
FOLDS
FOLD INTERFERENCE PATTERNS AND REFOLDED FOLDS

Jenis utama superposisi lipatan (1 + 2, bawah), dibentuk oleh

Tipe 1-2 pola interferensi pada sekis kuarsa
superposisi sistem 2 pada 1. Berdasarkan Ramsay (1967).
terlipat.

Pola interferensi lipatan pada lipatan silinder,

diklasifikasikan menurut orientasi relatif sumbu lipatan
(arah vertikal) dan sudut antara bidang aksial pertama dan
arah a2 yang ditunjukkan di bagian atas gambar. Polanya
diberi nomor 0-3, menurut Ramsay (1967).
 FOLD AND FOLDING SUMMARY
• Tiga mekanisme utama lipatan adalah :
• Buckling
• Passive folding
• Bending
• Namun, biasanya ditemukan kombinasi mekanisme utama ini. Misalnya, passive folding di zona geser mungkin melibatkan
lapisan dengan kontras kompetensi minor, menyebabkan terjadinya buckling local dan penyimpangan dari geometri lipatan
(Kelas 2) yang serupa.
• Harus ditekankan bahwa mekanisme yang tercantum dibawah buckling, seperti flexural slip, juga dapat terjadi selama
bending. Bending berarti lapisan dipaksa untuk dilipat. Cara mereka merespon tergantung pada sifat mekanik atau reologi
internal mereka.
• Juga harus ditunjukkan bahwa lipatan natural mungkin telah mengalami sejarah deformasi yang sangat rumit, dengan
perubahan medan stress dan sifat reologi. Oleh karena itu, model sederhana di sini hanyalah kasus sederhana atau anggota
akhir spektrum variasi alam. Namun demikian, lipatan natural berguna seperti ketika mencoba memahami arti lipatan yang
diamati di suatu area.
• Saat menjelajahi lipatan and perlipatan, selalu pertimbangkan sebanyak mungkin informasi relevan lainnya, baik secara lokal
di singkapan atau di garis seismik, dan secara regional.
