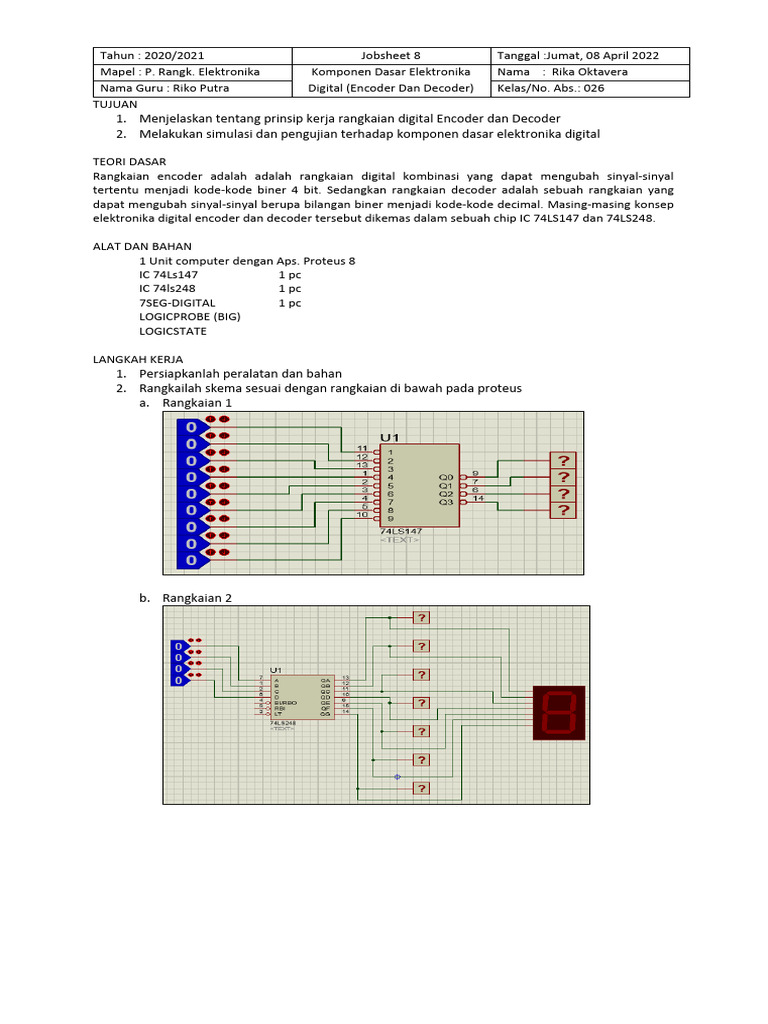

Tahun : 2020/2021 Jobsheet 8 Tanggal :Jumat, 08 April 2022

Mapel : P. Rangk. Elektronika Komponen Dasar Elektronika Nama : Rika Oktavera


Nama Guru : Riko Putra Digital (Encoder Dan Decoder) Kelas/No. Abs.: 026
TUJUAN
1. Menjelaskan tentang prinsip kerja rangkaian digital Encoder dan Decoder
2. Melakukan simulasi dan pengujian terhadap komponen dasar elektronika digital

TEORI DASAR
Rangkaian encoder adalah adalah rangkaian digital kombinasi yang dapat mengubah sinyal-sinyal
tertentu menjadi kode-kode biner 4 bit. Sedangkan rangkaian decoder adalah sebuah rangkaian yang
dapat mengubah sinyal-sinyal berupa bilangan biner menjadi kode-kode decimal. Masing-masing konsep
elektronika digital encoder dan decoder tersebut dikemas dalam sebuah chip IC 74LS147 dan 74LS248.

ALAT DAN BAHAN


1 Unit computer dengan Aps. Proteus 8
IC 74Ls147 1 pc
IC 74ls248 1 pc
7SEG-DIGITAL 1 pc
LOGICPROBE (BIG)
LOGICSTATE

LANGKAH KERJA
1. Persiapkanlah peralatan dan bahan
2. Rangkailah skema sesuai dengan rangkaian di bawah pada proteus
a. Rangkaian 1

b. Rangkaian 2
3. Lakukanlah pengujian sesuai dengan table kebenaran berikut:
a. Rangkaian 1
Input Output
1 2 3 4 5 6 7 8 9 D C B A
H H H H H H H H H 1 1 1 1
X X X X X X X X L 0 1 1 1
X X X X X X X L H 1 0 1 1
X X X X X X L H H 0 0 1 1
X X X X X L H H H 1 1 0 1
X X X X L H H H H 0 1 0 1
X X X L H H H H H 1 0 0 1
X X L H H H H H H 0 0 0 1
X L H H H H H H H 1 1 1 0
L H H H H H H H H 0 1 1 0

b. Rangkaian 2
Input Output
Desimal
D C B A a b c d e f g

L L L L 1 1 1 1 1 1 0 0

L L L H 0 1 1 0 0 0 0 1

L L H L 1 1 0 1 1 0 1 2

L L H H 1 1 1 1 0 0 1 3

L H L L 0 1 1 0 0 1 1 4

L H L H 1 0 1 1 0 1 1 5

L H H L 1 0 1 1 1 1 1 6

L H H H 1 1 1 0 0 0 0 7

H L L L 1 1 1 1 1 1 1 8

H L L H 1 1 1 1 0 1 1 9

4. Matikanlah semua perangkat elektronik jika praktikum telah selesai dilakukan


5. Bersihkan dan simpan kembali peralatan praktikum

HASIL PENGAMATAN
Tuangkan tabel pengamatan dan pengujian!

KKESIMPULAN
Dengan mengerjakan job sheet ini saya dapat mengerti prinsip kerja rangkaian digital Encoder dan
Decoder serta melakukan simulasi dan pengujian terhadap komponen dasar elektronika digital
