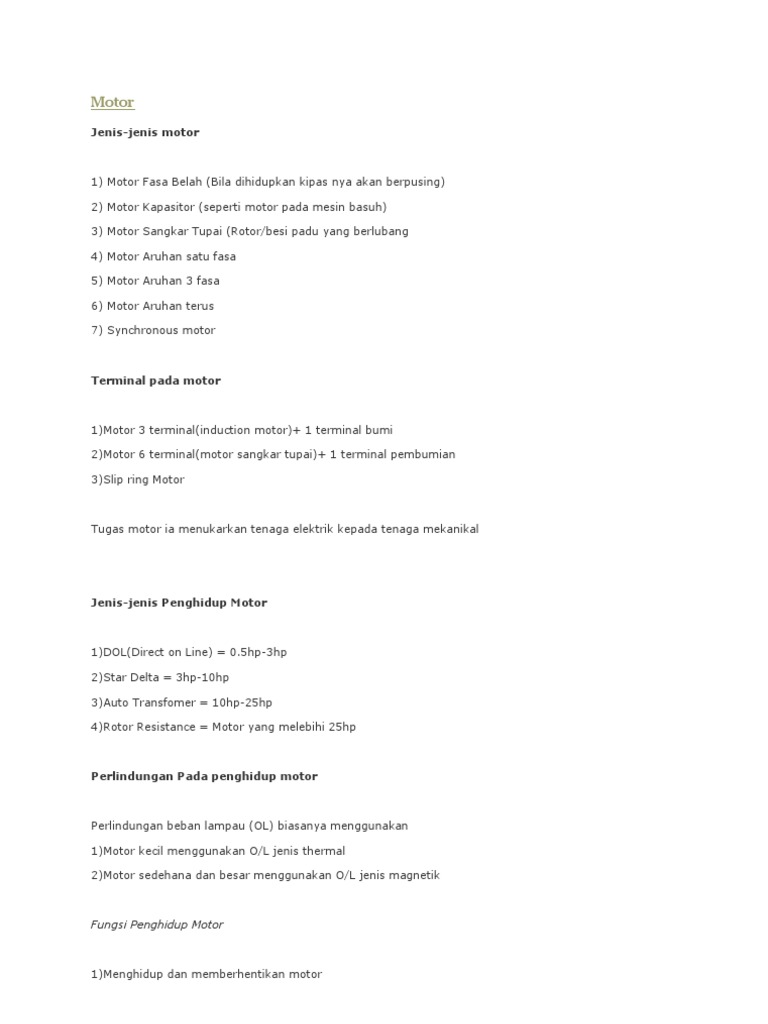

Motor

Jenis-jenis motor

1) Motor Fasa Belah (Bila dihidupkan kipas nya akan berpusing) 2) Motor Kapasitor (seperti motor pada mesin basuh) 3) Motor Sangkar Tupai (Rotor/besi padu yang berlubang 4) Motor Aruhan satu fasa 5) Motor Aruhan 3 fasa 6) Motor Aruhan terus 7) Synchronous motor

Terminal pada motor

1)Motor 3 terminal(induction motor)+ 1 terminal bumi 2)Motor 6 terminal(motor sangkar tupai)+ 1 terminal pembumian 3)Slip ring Motor

Tugas motor ia menukarkan tenaga elektrik kepada tenaga mekanikal

Jenis-jenis Penghidup Motor

1)DOL(Direct on Line) = 0.5hp-3hp 2)Star Delta = 3hp-10hp 3)Auto Transfomer = 10hp-25hp 4)Rotor Resistance = Motor yang melebihi 25hp

Perlindungan Pada penghidup motor

Perlindungan beban lampau (OL) biasanya menggunakan 1)Motor kecil menggunakan O/L jenis thermal 2)Motor sedehana dan besar menggunakan O/L jenis magnetik

Fungsi Penghidup Motor

1)Menghidup dan memberhentikan motor

2)Mempunyai gelung tanpa voltan(no-volt-coil) bagi melindungi motor hidup 3)Mempunyai perlindung arus lebihan bagi melindungi motor apabila berlaku beban lampau 4)Membrek motor dari berjalan terus (kren motor) 5)Mengawal putaran mara-songsang

Penyelenggaran Motor Elektrik

1)Kebersihan motor luar dan dalaman.Kebersihan habuk-habuk dan minyak-minyak serta kekotoran lain terutama pada louver pernafasan 2)MInyak pelincir pada bearing dan aci (sharp) 3)Pengikat bolt dan nat tapak serta lain-lain tempat pada motor 4)Keterusan sambungan kabel pada terminal dan pembumian pada badan motor 5)Komponen-komponen seperti kapasitor dan lain-lain komponen 6)Kekuatan penebat gelung dan kedudukan stator dan rotor yang bebas dari geseran

Perkara yang dilakukan sebelum motor dirombak rawat

1)Buat ujian ke atas gelung-gelungnya 2)Ambil bacaan arus penuh yang digunakan 3)Ambil kelajuan dengan menggunakan techo meter 4)Pastikan geseran berlaku atau tidak 5)Pastikan kepanasan motor

Ujian yang dilakukan selepas rombak rawat

a)Ujian penebat gelungnya b)Ujian kelajuan dengan techo meter c)Pastikan bunyinya d)Pastikan gegarannya e)Pastikan kebersihan selepas rombak rawat f)Ukur arus beban penuh selepas dirombak rawat

Kecacatan yang biasa berlaku pada motor

a)Litar pintas pada mana-mana fasa dengan neutral b)Litar pintas di antara fasa dengan fasa

c)Kerosakan dalam satu fasa d)Salah sambungan

Mengapa Pemutus Litar selalu terpelantik sebaik saja Motor dihidupkan

1)Voltan penguja rendah.Cara mengatasinya= tinggikan nilai pengujanya(excitiation) 2)Litar terbuka dan litar pintas dalam medan rotor.Cara mengatasinya = Gunakan Penunjuk kutub(plority indicator) untuk mengesan litar pintas 3)Perubahan beban terlalu ketara.Cara mengatasinya = rujuk bahagian mekanikal untuk mengawal beban. Posted by Kautsar at 15:02 2 comments Labels: Elektrik, Kejuruteraan, Pendidikan
S U N D A Y , 7 F E B R U A R Y 2 0 1 0

Panduan Pemasangan Kapasitor

Dapatkan bacaan untuk beberapa bulan faktor kuasa yang rendah.Anggapkan keperluan kapasitor ada tetap untuk motor contoh nya kejatuhan faktor kuasa yang rendah. Anggap keperluan kapasitor ada tetap untuk motor contoh kejatuhan faktor kuasa ialah 0.5 dan dibaiki kepada 0.9. Pasangkan kapasitor khas jika terdapat motor yang paling besar. Kapasitor bank pusat automatik untuk beban yang paling banyak. Pilih bilangan step kapasitor. Hadkan langkah mengikut bilangan pada power factor regulator. Kos yang perlu dibayar. Selenggaraan yang perlu dibuat Ruang pada PSU dan tidak over corrected

Kapasitor sepusat Pr=Pw(Tan Q1-Tan Q2) Untuk dapatkan darjah elektrik, Shift-Kos-perpuluhan =darjah elektrik. Untuk check out darjah elektrik=faktor kuasa. Cara penyejukan alatubah ialah pancaran udara,air dan minyak.

Empat jenis kehilangan/kecekapan pada alatubah.

Arus pusar berlaku kerana aruhan dalam teras jika tidak dikawal menyebabkan haba dalam teras.Kehilangan histerisis geseran antara molekul dalam teras arus ulang-alik.Kehilangan besi kehilangan arus pusar.Kehilangan kuprum kehilangan arus yang mengalir di bahagian primary dan

sekunder menghasilkan haba.

Alatubah dan fungsi

Dehydrating breather berfungsi sebagai pernafasan bagi alatubah apabila minyak transfomer panas udara akan keluar melaluinya.Minyak alatubah digunakan sebagai penebat pada lilitan dan penyejuk.Tangki konservator untuk menyimpan minyak mengurangkan permukaan minyak bertemu dengan udara dan menyediakan ruang minyak bila mengembang.

Kebaikan DC motor

Starting tork yang tinggi dan motor mencapai kelajuan maksimum dan cepat.Alat kawalan laju,murah dan mudah.Menggunakan arus terus sahaja.

Keburukan menggunakan reatifire untuk menukarkan ac kepada dc.Saiz motor lebih besar jika dibandingkan dengan motor ac pada hp yang sama. Posted by Kautsar at 01:23 0 comments Labels: Elektrik, Kejuruteraan, Pendidikan

CK Setting
C/K setting bermaksud nisbah di antara keseluruhan kapasitor dalam KVAr dengan current transfomer dan kegunaannya untuk memperbaiki factor kuasa yang disetkan selaras dengan arus.

C ialah kapasitor K ialah nisbah alatubah arus CK Kvar/CT Ratio

Kebaikan dan Keburukan pemasangan kapasitor secara sepusat

Pemasangan kapasitor sepusat ialah ia dapat mengawal keseluruhan beban hanya dari satu papan suis saja.

Apabila beban bertambah kapasitor bank menjadi tidak cukup dan perlu ditambah.Pembaziran akan berlaku jika kapasitor lama tidak digunakan kerana under saiz.

Kebaikan dan keburukan pemasangan kapasitor secara tunggal

Setiap mesin akan dipasang terus kepada kapasitor,jika kapasitor itu rosak tidak mengganggu mesin yang lain.Keburukan ia tidak praktikal kerana kerja selenggara pada setiap mesin. Posted by Kautsar at 00:49 0 comments Labels: Elektrik, Kejuruteraan, Pendidikan
T H U R S D A Y , 4 F E B R U A R Y 2 0 1 0

Kesan jika Faktor kuasa rendah

Kesan kepada pengguna jika faktor kuasa rendah:

Kecekapan alat berkurangan Susutan voltan pada kabel bertambah Kehilangan kuasa kabel bertambah Denda tambahan pada bil pengguna Susutan kuasa pada transfomer Susutan kuasa pada bahagian sekunder transfomer

Kesan kepada TNB jika faktor kuasa rendah

Tenaga elektrik banyak terbuang Voltan yang tinggi untuk dibekalkan untuk kuasa yang sama Tenaga bahagian-bahagian lain terjejas Perbelanjaan yang tinggi tetapi keuntungan berkurangan

Tindakan TNB jika faktor kuasa menjadi rendah

Memasang faktor kuasa meter Mengenakan takrif yang tinggi jika faktor kuasa yang rendah Mengenakan denda Membuat pemeriksaan yang mengejut

Kesan faktor kuasa selepas dibetulkan

Tiada denda dikenakan Penjimatan tenaga Beban yang rendah kepada pengguna Peningkatan pada voltan

Beban keseluruhan berkurangan

Masalah faktor kuasa berlaku pada beban kapasitif/induktif dan arus ulang-alik saja

Kelebihan Motor Segerak dan kapasitor

Motor segerak boleh membaiki faktor kuasa kerana kelajuan motor ini stabil. Adanya arus ujaan ini membolehkan fasa voltan dan fasa arus menjadi sama dan faktor kuasa boleh dibetulkan

Kapasitor boleh dipasang secara berlebihan.Arus akan mendahului voltan dalam litar.Kabel menerima arus yang tinggi.Pembaziran kos pemasangan pemasangan kapasitor.Jangka hayat akan berkurangan kerana menerima arus yang tinggi.

Mengukur faktor kuasa

Meneliti pada jangka voltan,jangka ampiar dan jangka watt Cara TNB memantau faktor kuasa adalah merujuk KVAR dan watt meter

Kegunaan Power Factor Regulator

Power factor regulator digunakan atau dipasang bersama-sama unit kapasitor bank untuk menghidupkan kapasitor bank dari satu unit ke satu unit yang lain bila berlaku kekurangan arus Posted by Kautsar at 05:35 1 comments Labels: Elektrik, Kejuruteraan, Pendidikan

Faktor Kuasa
Faktor kuasa ialah kuasa sebenar dengan kuasa ketara.Nilai faktor minima yang dibenarkan oleh TNB ialah 0.85 arus menyusul voltan.Paras minima ini dikenakan supaya tidak mengganggu pepasangan yang lain.

Alat-alat merendahkan faktor kuasa:

Motor aruhan Lampu Nyah cas Alat pengimpal arka dan TIG Sistem coke/gegelung

Alat membaiki faktor kuasa:

Pemaju fasa Memasang motor segerak Memasang kapasitor secara selari

Kapasitor digunakan kerana ia murah,saiz kecil,ruang yang digunakan kecil di PSU dan statik.Boleh mengawal seluruh pemasangan,kurang penyelenggaraan,tiada kenaikan suhu dan kehilangan kuprum boleh diabaikan.

Faktor Pemilihan Kabel

Jenis kabel,keupayaan membawa arus,susutan voltan,voltan bekalan dan suhu ambient Kebaikan kabel bawah tanah Kurang penyelenggaraan kerana kurang berlaku kerosakan Boleh membekalkan beban yang tinggi kerana terdapat saiz kabel yang lebih besar dan berbilang saiz Boleh direntang ditempat yang sempit Boleh direntang melalui parit,sungai dan jalan raya Keburukan kabel bawah tanah Kos penyelenggaraan yang mahal kerana menggunakan jentera berat Susah untuk mengesan kerosakan Berat dan susah direntang dan terpaksa menggunakan ramai pengguna Kebaikan kabel talian atas Ringan dan murah kerana ia menggunakan aluminium Mudah diselelnggarakan kerana mudah dilihat dengan jelas Pengagihan lebih mudah kerana sambungan dibuat diatas tiang Mudah untuk mengesan kerosakan dan membaikinya Keburukan kabel talian atas Mudah rosak atau putus apabila ditimpa dahan kayu Perlu membuat penyelenggaraan yang kerap Tiang yang mudah reput kerana usia yang lama dan makan anai-anai Tidak sesuai di tempat yang sempit

Mudah patah apabila dilanggar kenderaan

Posted by Kautsar at 04:10 1 comments Labels: Elektrik, Kejuruteraan, Pendidikan

T U E S D A Y , 1 2 J A N U A R Y 2 0 1 0

Peraturan Membuat Pemakuan kabel dan alat-alat yang digunakan

Orang kompeten yang dibenarkan menyelia kerja penyambungan kabel. Arahan mesti dari Pegawai Berkuasa Pemakuan Kabel pada kabel yang telah dimatikan sebelum kabel dipotong Alat-alat yang digunakan: Rod bumi Dawai bumi Tukul besi seberat 5lb Posted by Kautsar at 16:54 0 comments Labels: Elektrik, Kejuruteraan, Pendidikan
Kegunaan Kabel

MICC Ia adalah jenis yang tahan lama,bagus untuk kegunaan sistem alarm,sukar terbakar dan tahan 250c."> PVC/SWA/PVC Bagus untuk kegunaan dalam tanah,sistem lampu isyarat dan ada perlindungan mekanikal SWA. PVC/PVC Untuk pendawaian permukaan,mudah lentur,tidak mudah terbakar dan tahan suu 70c.Pengunaan pendawaian dalam conduit dan trunking. PVC/XPLE

Bagus untuk voltan tinggi,semasa terbakar tidak mengeluarkan racun,tahan suhu beku -60c dan tahan panas 90c. Posted by Kautsar at 16:08 0 comments Labels: Elektrik, Kejuruteraan, Perniagaan
F R I D A Y , 8 J A N U A R Y 2 0 1 0

Jenis-jenis Sambungan Kabel Elektrik

Ini adalah sambungan kabel elektrik yang biasa dilakukan mengikut kegunaan dan masalah tertentu: Sambungan terus Sambungan Tee Sambungan Breeches Kaedah sambungan: Berisi kompaun Hangat kecut Sambungan sejuk Jenis tamatan: Berisi kompaun Hangat kecut Cable gland Tempat-tempat yang biasa ditamatkan seperti: Feeder Pillar Papan suis Tier box Perkakas suis Punca pengubah Cable box Black box Jenis-jenis Kerosakan Kabel:

Litar pintas Bocor/rosak ke bumi Tiada keselanjaraan/keterusan Rintangan tinggi Kerosakan mekanikal

Posted by Kautsar at 19:57 0 comments Labels: Elektrik, Kejuruteraan, Pendidikan, Perniagaan

Cara-cara Menanam Kabel

Cara-cara menanam menanam kabel perlulah mengikut peraturan yang telah ditetapkan seperti berikut: -Sediakan drum kabel. -Jack drum kabel. -Pasang roller. -Gali lubang 30 inci untuk kabel voltan rendah atau 36inci untuk kabel voltan tinggi manakala lebar parit 18 inci -Pasang stokin -Rentang kabel dalam parit -Timbus pasir pada lubang dengan pasir sungai setebal 3 inci,rentangkan kabel,timbuskan lagi 3 inci pasir sungai. -susunkan batu-bata(dari pandangan atas) menegak adalah untuk voltan rendah dan jikalau melintang adalah voltan tinggi -Timbus hingga rata dan letakkan batu penanda -Jika melintang jalan raya guna 2 bilangan GI paip. Laluan Rentang kabel: Laluan Biasa-di tepi jalan atau di kawasan lapang Melintasi jalan raya Melintasi peparitan atau longkang Melintasi sungai Lintasan Keretapi

Posted by Kautsar at 17:36 1 comments Labels: Elektrik, Kejuruteraan

Kadaran Voltan Untuk Kabel

Apakah yang dimaksudkan dengan kadaran voltan untuk kabel?Selalunya ia dikadarkan sebagai dua voltan AC Uo/U seperti 600/1000volt.Apakah yang dimaksudkan kadarankadaran Uo/U tersebut? JAWAPAN: AC adalah arus ulang-alik Uo unit 1 fasa boleh guna hingga 600volt U unit 3 fasa boleh guna hingga 1000volt Ia adalah satu kabel yang sama tetapi boleh digunakan pada voltan yang berbeza.AC adalah kabel arus ulang-alik,Uo adalah kegunaan kabel 1 fasa dan boleh digunakan sehingga 600v.U adalah kabel 3 fasa dan boleh digunakan sehingga 1000v. Posted by Kautsar at 17:14 0 comments Labels: Elektrik, Kejuruteraan
T H U R S D A Y , 7 J A N U A R Y 2 0 1 0

Apa itu kabel?

Apakah itu kabel?Kabel adalah satu medium yang digunakan untuk mengalirkan arus elektrik dari bekalan elektrik ke beban-beban.Kabel yang digunakan hendaklah berunsur logam.Kebiasaanya kabel yang digunakan dalam seharian kita adalah daripada unsur kuprum dan aluminium.Ini adalah kerana ia bersifat ringan,murah dan mudah di dapati.

Setiap kabel atau wayar sudah siap dibaluti dengan penebat yang pelbagai jenis bahan kerana ia sesuai pada tempat dan keadaan.Contoh penebat yang digunakan ialah:

Polyniryl Chloride(PVC) Impregnated paper (PILCDSTAS) Mineral Insulation (MICC) Cross Linked Polyethylene (XLPE)

Setiap kabel-kabel elektrik mempunyai perlindungan mekanikal tersendiri iaitu:

Steel Wire Armoured(SWA) Double Steel Taped Armoured Copper Sheath Lead Sheath

Di sini saya ingin menerangkan jenis-jenis kabel voltan rendah sahaja:

Paper Insulated Lead Cover (PILC) Paper Insulated Lead Cover Double Steel Tape Armoured (PILCDSTAS) PVC/SWA/PVC PVC/XLPE/PVC MICC

Kabel mempunyai banyak teras iaitu satu,dua,tiga dan empat teras.Cara mengenal fasa pada kabel:

PILDSTAS- 1 merah,2 kuning,3 biru dan 0 neutral PVC/XLPE/PVC dan PVC/XLPE/PVC-warna kabel mengikut fasa dan warna hitam untuk neutral

Posted by Kautsar at 19:31 3 comments Labels: Elektrik, Kejuruteraan, Perniagaan
