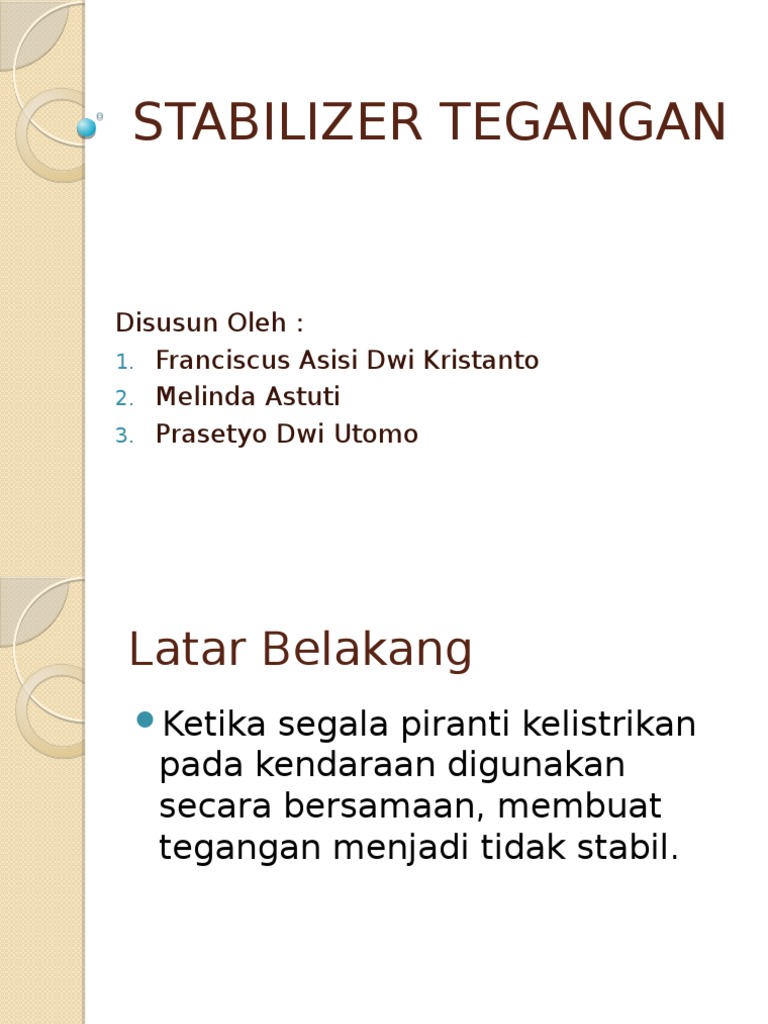

STABILIZER TEGANGAN

Disusun Oleh :
1. Franciscus Asisi Dwi Kristanto
2. Melinda Astuti
3. Prasetyo Dwi Utomo

Latar Belakang
Ketika

segala piranti kelistrikan

pada kendaraan digunakan
secara bersamaan, membuat
tegangan menjadi tidak stabil.

Diagram Rangkaian
Rangakaian

tegangan

sederhana penstabil

Layout 3D Rangkaian

Proses pembuatan
Bahan

PCB
Kapasitor 2200 uF/35 V
Kapasitor 10 uF/16 V
Kapasitor 47 uF/50 V
LED
Resistor 3k ohm
Tblock
Kabel

Alat
Solder
Tenol
Tool

set

Langkah pembuatan
Rangkaian

ini bekerja sebagai peredam noise voltage,

dimana setiap besaran kelompok capacitor meredam
noise yang berbeda-beda. Itu sebabnya digunakan
beberapa kelompok capacitor dengan besaran yang
berbeda-beda. Semakin kecil nilai Capacitance nya, maka
semakin tinggi frequency yang akan diredam dari sistem
kelistrikan yang terpasang Voltage Stabilizer ini.
Umumnya cacat yang disebabkan Sistem pengapian (CDI,
dsb), ini yang perlu diperbaiki agar kualitas listriknya
menjadi baik.
Voltage Stabilizer berbeda fungsi dengan Capacitor Bank
yang biasa digunakan untuk Sistem Audio Mobil, Capacitor
Bank berfungsi untuk memperdekat sumber tegangan
(accu) supaya tidak drop saat terjadi kejutan daya yang
besar secara tiba-tiba dari sound system. (akibat kabel
telat menyalurkan daya dari accu).

Penjelasan
Ketika

capacitor dirangkai secara

pararel maka kapasitasnya akan
semakin besar.
Dengan rumus secara matematis
