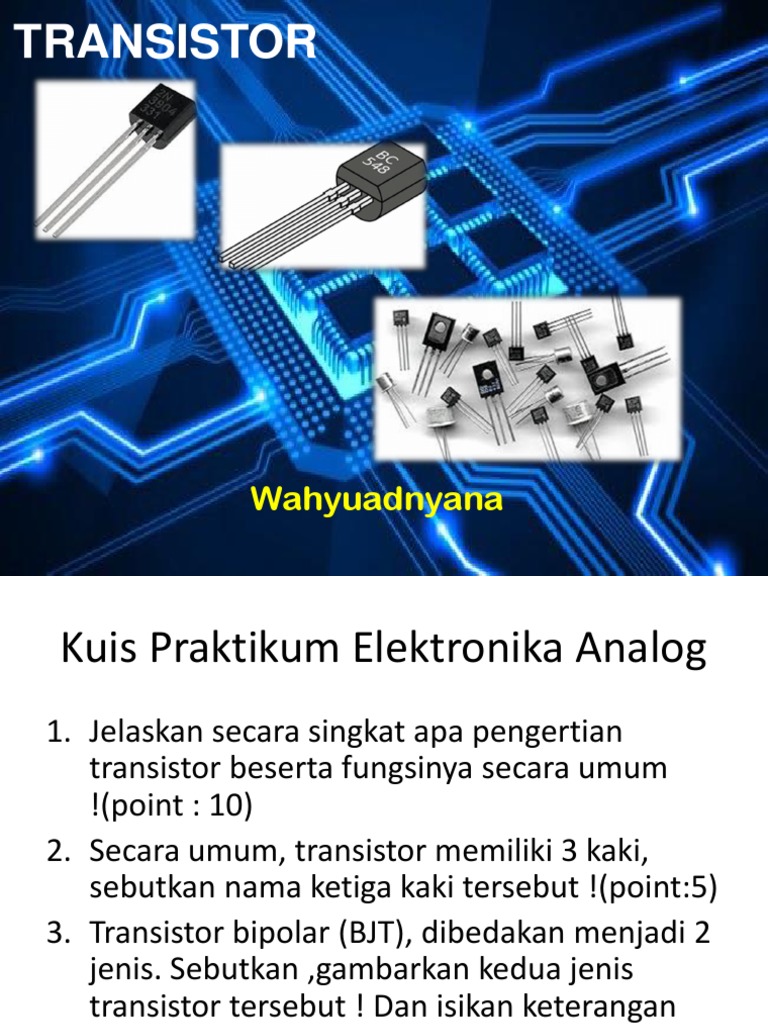

TRANSISTOR

Wahyuadnyana
 Kuis Praktikum Elektronika Analog
1. Jelaskan secara singkat apa pengertian
transistor beserta fungsinya secara umum
!(point : 10)
2. Secara umum, transistor memiliki 3 kaki,
sebutkan nama ketiga kaki tersebut !(point:5)
3. Transistor bipolar (BJT), dibedakan menjadi 2
jenis. Sebutkan ,gambarkan kedua jenis
transistor tersebut ! Dan isikan keterangan
kaki-kakinya! (point: 15)
 Pendahuluan
Transistor membuat dunia elektronik kita
mendunia. Transistor dapat berfungsi sebagai
sumber kontrol di hampir setiap rangkaian
modern. Kadang-kadang Anda melihatnya,
tetapi lebih sering tidak karena tersembunyi
jauh di dalam cetakan kecil berupa IC (integrated
circuit). Pembahasan transistor akan dimulai
dari perkenalan dasar-dasar transistor yang
paling umum, yaitu: transistor bipolar (BJT = bi-
polar junction transistor).
Dalam jumlah kecil, transistor dapat digunakan
untuk membuat switch sederhana elektronik, logika
digital, dan sirkuit sinyal penguatan. Dalam jumlah
ribuan, jutaan, bahkan miliaran, transistor saling
berhubungan dan tertanam dalam chip kecil untuk
membuat memori komputer, mikroprosesor, dan IC
kompleks lainnya.
Tujuan: memiliki pemahaman yang luas tentang
bagaimana transistor bekerja (bukan masuk ke dalam
fisika semikonduktor), yaitu bagaimana transistor dapat
digunakan baik sebagai switch atau amplifier.
Pembahasan meliputi:
• Simbol, pin, dan Konstruksi - Menjelaskan perbedaan
antara tiga pin transistor.
• Memperluas Analogi Air - untuk menjelaskan
bagaimana transistor bertindak seperti katup.
• Mode Operasi - Sebuah gambaran dari empat mode
operasi yang mungkin dari transistor.
• Aplikasi I: Saklar - bagaimana transistor digunakan
sebagai saklar dikontrol secara elektronik.
• Aplikasi II: Amplifier - bagaimana transistor digunakan
untuk memperkuat tegangan atau arus.
Beberapa hal yang perlu dimengerti tentang:
• Tegangan, Arus, Resistance, dan Hukum Ohm -
Pengantar dasar-dasar elektronik.
• Dasar kelistrikan - Aliran listrik (elektron),
bagaimana elektron mengalir (arus listrik).
• Daya Listrik - Salah satu aplikasi utama transistor
adalah sebagai penguat - meningkatkan kekuatan
sinyal. Daya listrik meningkat berarti meningkatkan
baik arus atau tegangan.
• Dioda - Sebuah transistor adalah perangkat
semikonduktor, seperti dioda. Bagaimana dua
dioda, jika katodanya disatukan atau anodanya
disatukan. Juga memahami bagaimana dioda
bekerja untuk mengungkap operasi transistor.
Simbol, Pins, dan Konstruksi
Transistor adalah piranti tiga terminal. Pada bi-
polar junction transistor (BJT), ketiga pin diberi
label kolektor (C), basis (B), dan emitor (E).
Simbol rangkaian untuk BJT (NPN dan PNP) :

NPN: Not Pointing iN

Satu-satunya perbedaan NPN dan PNP adalah

arah panah pada emitor.
Sebuah Transistor sebagai Dua Dioda
Transistor dapat dibayangkan sebagai dua dioda yang
kedua terminal katoda (atau anoda)-nya disatukan.

Dioda menghubungkan basis ke emitor.

Representasi dioda baik untuk memulai, tapi jauh dari
akurat. Model ini berguna jika Anda perlu untuk
menguji transistor. Menggunakan fungsi tes diode
(atau resistansi) pada multimeter, Anda dapat
mengukur seluruh terminal BE dan BC)
Struktur transistor dan Operasi
Transistor dibangun dengan
menumpuk tiga lapisan bahan
semikonduktor yang berbeda. Satu
lapisan memiliki elektron ekstra yang
ditambahkan lewat proses "doping",
dan lapisan lainnya elektronnya telah
dihapus ("lubang“).
Bahan dengan elektron ekstra disebut
tipe-n dan bahan dengan lubang
(elektron dihapus) disebut tipe-p.
Transistor dibuat oleh susunan n di
atas p di atas , n, atau p di atas n di
atas p.
Tipe NPN
Elektron dapat dengan mudah mengalir dari daerah n ke
daerah p, asalkan ada gaya kecil (tegangan) untuk
mendorongnya. Tapi mengalirkan elektron dari daerah p ke
daerah n benar-benar sulit (membutuhkan banyak
tegangan). Tetapi khususnya transistor - model dua diode
ditinggalkan - adalah kenyataan bahwa elektron dapat
dengan mudah mengalir dari basis tipe-p ke kolektor tipe-n
selama pertemuan basis-emitor bias maju (berarti basis
bertegangan lebih tinggi dari emitor).
Transistor NPN dirancang untuk meloloskan elektron dari
emitor ke kolektor (arus konvensional mengalir dari kolektor
ke emitor). Emitor "memancarkan" elektron ke basis, yang
mengontrol jumlah elektron yang emitor pancarkan.
Sebagian besar elektron yang dipancarkan adalah
"dikumpulkan" oleh kolektor, yang mengirimkannya ke
bagian rangkaian selanjutnya.
• Transistor PNP bekerja dengan cara yang sama tapi
berlawanan. Basis tetap mengontrol aliran arus, tetapi
saat ini mengalir dalam arah yang berlawanan - dari
emitor ke kolektor. Sebagai ganti elektron, emitor
memancarkan "lubang" (tidak adanya elektron) yang
dikumpulkan oleh kolektor.
• Transistor seperti katup elektron. Pin basis seperti
pegangan untuk menyesuaikan lebih atau kurang elektron
mengalir dari emitor ke kolektor.
• Untuk transistor NPN, arus yang
mengalir "ke" kaki basis transistor
menghasilkan arus proporsional
lebih besar yang mengalir dari
kolektor ke emitor. Sebaliknya arus
yang mengalir "keluar" dari basis
dari transistor PNP memungkinkan
arus proporsional yang mengalir
dari emitor ke kolektor.
Analogi Air
• Hubungan konsep listrik dengan aliran air lewat
sebuah pipa, arus analog dengan laju aliran air,
tegangan adalah tekanan mendorong air melalui
pipa, dan resistansi adalah lebar pipa.
Analogi air dapat diperluas untuk transistor. Transistor
seperti katup air - mekanismenya bisa digunakan
untuk mengontrol laju aliran.
Ada tiga keadaan katup, masing-masing memiliki efek
yang berbeda pada laju aliran dalam suatu sistem.
1) ON – Short Circuit
Sebuah katup dapat sepenuhnya
dibuka, sehingga air mengalir C E
bebas - seakan tidak ada katup.
Demikian juga, di bawah situasi
yang tepat, transistor dapat
B
terlihat seperti hubungan pendek
antara pin kolektor dan emitor.
Arus bebas mengalir melalui
kolektor dan keluar emitor.
2) Off – Open Circuit
• Ketika kondisi menutup,
katup akan benar-benar
menghentikan aliran air
Transistor juga dapat C B E
digunakan untuk
membuat rangkaian
terbuka antara pin
kolektor dan emitor.
3) Linear Flow Control
Dengan tuning yang
tepat, katup dapat diatur
dengan halus mengontrol C B E
laju aliran antara
sepenuhnya terbuka dan
tertutup.
Sebuah transistor dapat melakukan hal yang sama -
mengendalikan arus yang melalui rangkaian secara
linear di beberapa titik antara sepenuhnya OFF
(rangkaian terbuka) dan sepenuhnya pada ON
(korsleting).
• Keadaan ON/OFF mengarah ke elektronika
digital (transistor sebagai saklar)
• dan keadaan antara ON dan OFF mengarah ke
elektronika analog

Berdasarkan analogi air, lebar pipa mirip dengan

perlawanan di rangkaian. Jika katup secara halus bisa
menyesuaikan lebar pipa, maka transistor juga secara
halus dapat menyesuaikan perlawanan antara
kolektor dan emitor. Jadi, dengan cara ini, transistor
seperti variabel, resistor yang dapat diatur.
Transistor istimewa karena dapat memperkuat sinyal listrik,
mengubah daya sinyal menjadi sinyal yang sama dengan daya
yang jauh lebih tinggi operasi transistor
Mode operasi
Tidak seperti resistor, transistor adalah piranti non-linear.
Transistor memiliki empat mode operasi berbeda, yang
menggambarkan arus yang mengalirinya. (Aliran arus melalui
transistor adalah arus dari kolektor ke emitor suatu NPN.)
Empat modus transistor operasi adalah:
• Saturation - transistor bertindak seperti rangkaian
pendek/tertutup. Arus bebas mengalir dari kolektor ke emitor.
• Cut-off - transistor bertindak seperti rangkaian terbuka.
Tidak ada arus mengalir dari kolektor ke emitor.
• Active - arus dari kolektor ke emitor sebanding dengan arus
yang mengalir ke basis.
• Reverse-Active - seperti modus aktif, arus sebanding dengan
arus basis, tetapi mengalir terbalik: dari emitor ke kolektor.
Untuk menentukan modus operasi transistor, perlu melihat
tegangan pada masing-masing pin, dan bagaimana mereka
berhubungan satu sama lain. Tegangan dari basis ke emitor
(VBE), dan tegangan dari basis ke kolektor (VBC) mengatur
mode transistor:
• Bagan/grafik kuadran di atas menunjukkan
bagaimana tegangan positif dan negatif di
terminal mempengaruhi mode. Pada
kenyataannya itu sedikit lebih rumit dari itu.
• Tinjau keempat mode transistor secara
individual dan selidiki bagaimana untuk
menempatkan piranti ke modus itu, dan apa
efeknya terhadap aliran arus.
• Catatan: Mayoritas pembahasan berfokus pada
transistor NPN. Untuk memahami bagaimana
transistor PNP bekerja, hanya membalik
polaritas atau tanda > dan <.
Modus saturasi:
Saturasi adalah modus ON dari transistor. Sebuah
transistor dalam modus saturasi (jenuh) bertindak
seperti sebuah sirkuit pendek antara kolektor dan
emitor.
