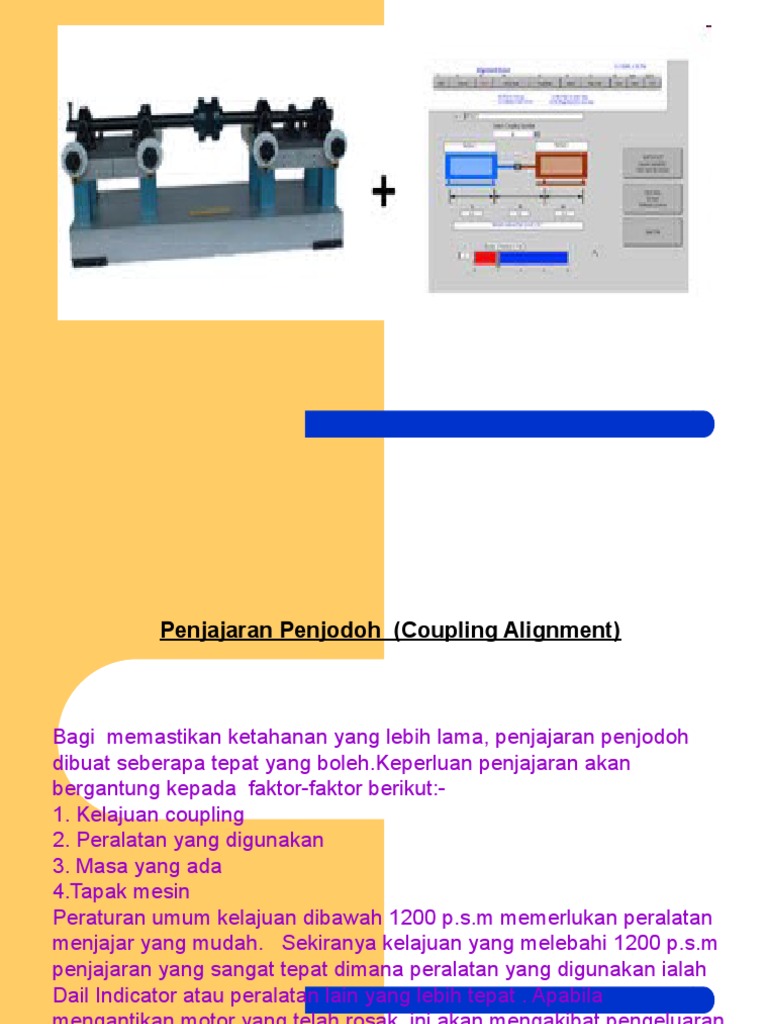

Penjajaran Penjodoh (Coupling Alignment)
Bagi memastikan ketahanan yang lebih lama, penjajaran penjodoh
dibuat seberapa tepat yang boleh.Keperluan penjajaran akan
bergantung kepada faktor-faktor berikut:-
1. Kelajuan coupling
2. Peralatan yang digunakan
3. Masa yang ada
4.Tapak mesin
Peraturan umum kelajuan dibawah 1200 p.s.m memerlukan peralatan
menjajar yang mudah. Sekiranya kelajuan yang melebahi 1200 p.s.m
penjajaran yang sangat tepat dimana peralatan yang digunakan ialah
Dail Indicator atau peralatan lain yang lebih tepat . Apabila
mengantikan motor yang telah rosak, ini akan mengakibat pengeluaran
terjejas disebabkan beberapa jam diperlukan untuk penjajaran.
Penjajaran memerlukan pengalaman untuk mengelakan berlakunya
perkara seperti tersebut di atas.
Rekabentuk tapak juga akan mempengaruhi
ketepatan penjajaran. Motor yang dipasang
pada tapak padu yang teguh diikat dengan
pasak pada konkrit sesuai untuk penjajaran
mengunakan dail indicator. Jika motor diikat
pada tapak yang ringan seperti di atas kayu
atau binaan besi, ini tidak memerlukan
pengunaan dail indicator dimana ia boleh
berubah disebabkan beban yang
diterimanya.
Kedudukan Kesipian Penjajaran
Keadaan kesipian penjajaran terbagi kepada kesilapan
penyudutan dan kesipian keselarian atau kedua-duanya
Gambarajah ialah ilustrasi kesilapan penyudutan (angular
misalignment) bermakna paksi shaf tidak selari atau menyilang.
Gambarajah seperti yang ditunjukan dibawah menujukan
penjajaran terkeluar dari paksinya/ kesipian keselarian (off-set
alignment), dimana pada asalnya paksi selari tetapi telah
berubah. Kesilapan penyudutan dibetulkan sebelum kesipian
penjajaran. Sudut dan kesipian dibetulkan mengunakan
pelapik (Shims). Semasa kesipian penjajaran, keselarian sudut
dan anjakan tidak memerlukan pelapik.
KESILAPAN PENJAJARAN PADA SUDUT
COUPLING
MOTOR
ELEKTRIK
SUDUT
PENJAJARAN
YANG TIDAK
SELARI
PENJAJARAN YANG TIDAK SELARI
COUPLING
PENJAJARAN
YANG TIDAK
SELARI
KESILAPAN PENJAJARAN PADA SUDUT DAN TIDAK
SELARI
COUPLING
MOTOR
ELEKTRIK
SUDUT
PENJAJARAN
YANG TIDAK
SELARI
Alat Perkakas Menjajar
Peralatan biasa:-
Straight edge, modified Straight edge
Tolok Perasa ( Feeler gauge)
Angkup luar dan dalam
Peralatan berketepatan tinggi :-
Dail Indicator – dengan kaki yang sesuai
Inside Micrometer
Laser shaft alignment
Penjajaran
Langkah-langkah penjajaran yang disyorkan
adalah seperti berikut:-
Tandakan sebelah penjodoh dengan “tanda
pemasangan “ sebagai tanda panduan, supaya
memudah mengenalpasti kedudukan asalnya.
Jajarkan secara kasar coupling atau komponen
tersebut dan selepas itu ikat motor dengan bolt,
kemudian pereksa ketepatan penjajaranya. Uji
pada bahagian yang rata dan yang paling panjang
bila mengunakan stright edge.
Betulkan sekesipian penyudutan penjajaran (
angular misalignment), kemudian betulkan
mengikut turutan berikut.-
Kesipian penyudutan mendatar ,* kesipian
menegaknya dan kesipian mendatarnya
Kesipian menegak, penyudutan mendatar , dan
kesipian mendatarnya. Gunakan
pelapik untuk turutan keadah ini.
Penjajaran Mengunakan Dail Indicator
Dail indicator mesti diletakan pada bahagian
yang teguh dan tidak akan berlaku
kelenturan. Dail indicator bertapak magnet
adalah sesuai, ia boleh dipasang pada shaf
atau mangkuk penjodoh. Gambarajah
dibawah ini menunjukan beberapa ilustrasi
penjajaran mengunakan Dail Indicator.
Contoh penjajaran
