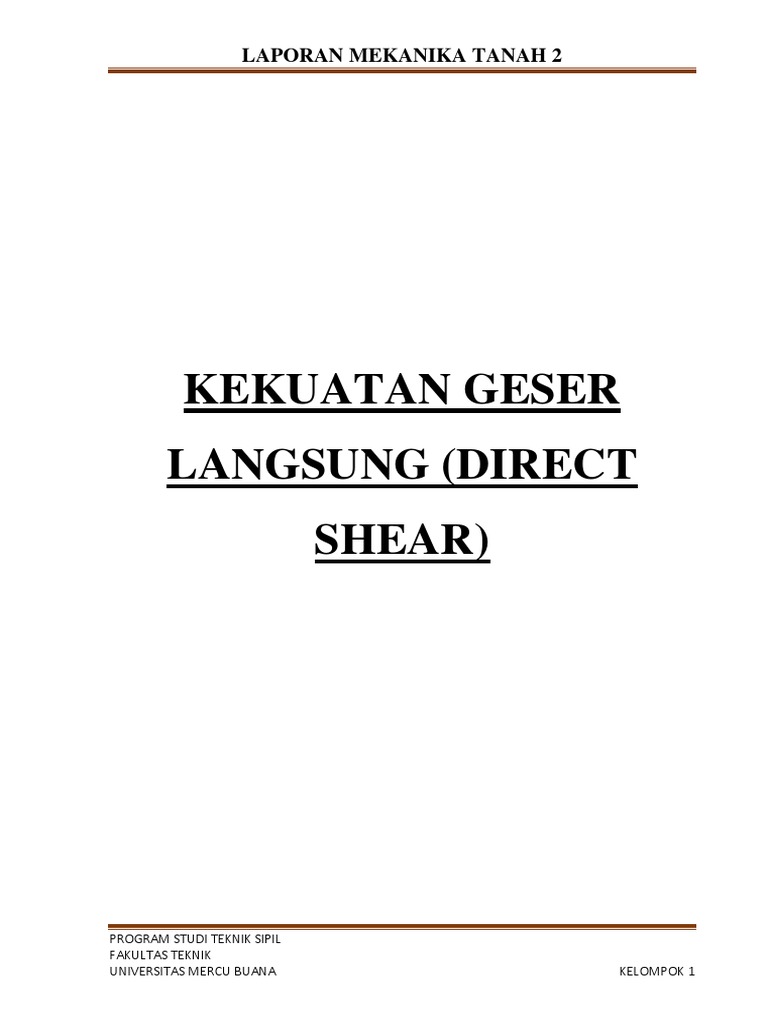

LAPORAN MEKANIKA TANAH 2

KEKUATAN GESER
LANGSUNG (DIRECT
SHEAR)

PROGRAM STUDI TEKNIK SIPIL

FAKULTAS TEKNIK
UNIVERSITAS MERCU BUANA KELOMPOK 1
 LAPORAN MEKANIKA TANAH 2

KEKUATAN GESER LANGSUNG

(DIRECT SHEAR)

(ASTM D-3080-72)

I. TUJUAN PRAKTIKUM
Pemeriksaan ini dimaksudkan untuk menentukan sifat penampang air pori pada
tanah serta menghitung penurunan tanah dalam beban tertentu.

II. WAKTU PELAKSANAAN

Sabtu, 6 Mei 2017 di Laboratorium Mekanika Tanah Universitas Mercu
Buana, Gedung Baru.

III. PERALATAN
1. Alat Direct Shear

2. Talam6y

PROGRAM STUDI TEKNIK SIPIL

FAKULTAS TEKNIK
UNIVERSITAS MERCU BUANA Page 36
 LAPORAN MEKANIKA TANAH 2

3. Timbangan

4. Plat Saring

5. Jangka Sorong

6. Ekstruder

PROGRAM STUDI TEKNIK SIPIL

FAKULTAS TEKNIK
UNIVERSITAS MERCU BUANA Page 37
 LAPORAN MEKANIKA TANAH 2

7. Ring

8. Batu pori

9. Cincin

10. Beban (8, 16, 24 kg)

PROGRAM STUDI TEKNIK SIPIL

FAKULTAS TEKNIK
UNIVERSITAS MERCU BUANA Page 37
 LAPORAN MEKANIKA TANAH 2

IV. BAHAN UJI

1. Tanah

V. LANGKAH KERJA
1. Siapkan alat dan bahan
2. Ukurlah diameter dan tinggi ring menggunakan jangka sorong, dan catat
hasilnya.

3. Lalu olesi dengan oli, gunanya agar saat mencetak tanah menjadi padat dan
mudah untuk di lepas.

PROGRAM STUDI TEKNIK SIPIL

FAKULTAS TEKNIK
UNIVERSITAS MERCU BUANA Page 39
 LAPORAN MEKANIKA TANAH 2

4. Lalu tanah yang berisikan tanah dicampur oleh air secukupnya lalu diaduk.

5. Lalu, padatkan tanah tersebut ke dalam ring dan ratakan.

6. Timbang tanah basah dan catatlah.

7. Lalu susun sebagai berikut dari bawah ke atas di dalam cincin uji :
Plat baja > Plat saring > batu pori > tanah uji > Plat saring > Plat baja
(penutup)

8. Agar lebih kencang penutupnya dapat dipukul dengan palu

PROGRAM STUDI TEKNIK SIPIL

FAKULTAS TEKNIK
UNIVERSITAS MERCU BUANA Page 39
 LAPORAN MEKANIKA TANAH 2

9. Lalu masukan cincin uji ke alat direct shear dan berikan air

10. Letakkan stang beban ke tengah cincin uji

11. Lalu masukan beban 8 kg

12. Lalu putar tuas untuk memberikan gaya geser (horizontal), dan lakukanlah
pembacaan arloji setiap 25 detik

PROGRAM STUDI TEKNIK SIPIL

FAKULTAS TEKNIK
UNIVERSITAS MERCU BUANA Page 39
 LAPORAN MEKANIKA TANAH 2

13. Lakukan uji coba yang sama pada beban 16 dan 24 kg

14. Lalu keluarkan ketiga sampel tanah dan timbang

PROGRAM STUDI TEKNIK SIPIL

FAKULTAS TEKNIK
UNIVERSITAS MERCU BUANA Page 39
 LAPORAN MEKANIKA TANAH 2

VI. DATA LABORATORIUM

Diameter dalam ring : 64,5 mm
Tinggi ring : 20 mm
Berat Benda Uji : 289 gr
Luas Penampang : 326,5
Faktor Kalibrasi : 0,36

VII. RUMUS
= r
= 0.36

=


=

Keterangan :

A = Luas penampang (cm)

Pgeser = Beban geser (kg)
N = Beban normal (kg)
= Tegangan geser (kg/cm)
= Tegangan Normal (kg/cm)

PROGRAM STUDI TEKNIK SIPIL

FAKULTAS TEKNIK
UNIVERSITAS MERCU BUANA Page 38
 LAPORAN MEKANIKA TANAH 2

VIII. TABEL DIRECT SHEAR

LOKASI : LAB.MEKTAN KEDALAMAN :

NO. CONTOH : DIPERIKSA :
F. KOREKSI : LUAS (cm2) :

Beban Normal 8 kg Beban Normal 16 kg Beban Normal 24 kg

Waktu
(Detik) Pembacaan Kekuatan Pembacaan Kekuatan Pembacaan Kekuatan
Arloji Geser Arloji Geser Arloji Geser
15 2 0,72 13 4,68 220 79,2
30 3 1,08 15 5,4 300 108
45 4 1,44 15,5 5,58 570 205,2
60 5,5 1,98 15,5 5,58 570 205,2
75 6,5 2,34 15,5 5,58 570 205,2
90 7 2,52
105 7,5 2,7
120 7,5 2,7
135 7,5 2,7

Beban Beban Geser Tegangan Tegangan Geser

Normal (kg) (kg) Normal (kg/cm2) (kg/cm2)
8 76,44 0,246 2,7
16 199,29 0,57 7,05
24 54,6 0,85 1,93

PROGRAM STUDI TEKNIK SIPIL

FAKULTAS TEKNIK
UNIVERSITAS MERCU BUANA Page 41
 LAPORAN MEKANIKA TANAH 2

IX. GRAFIK DIRECT SHEAR

15.00

10.00
7.05
(kg/cm)

5.00 2.70
1.93

0.00
0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90

-5.00

-10.00
(kg/cm)

2
= tan-1 0.690.4

= 81.749
c = 0 (di anggap nol karena nilai c nya negatif)

X. KESIMPULAN
Dari praktikum Direct Shear diatas dapat kita simpulkan bahwa tanah yang kita
uji adalah jenis tanah sand, karena niali c nya negatif (dianggap nol). Karena tanah
sand memiliki kelekatan yang kecil.
