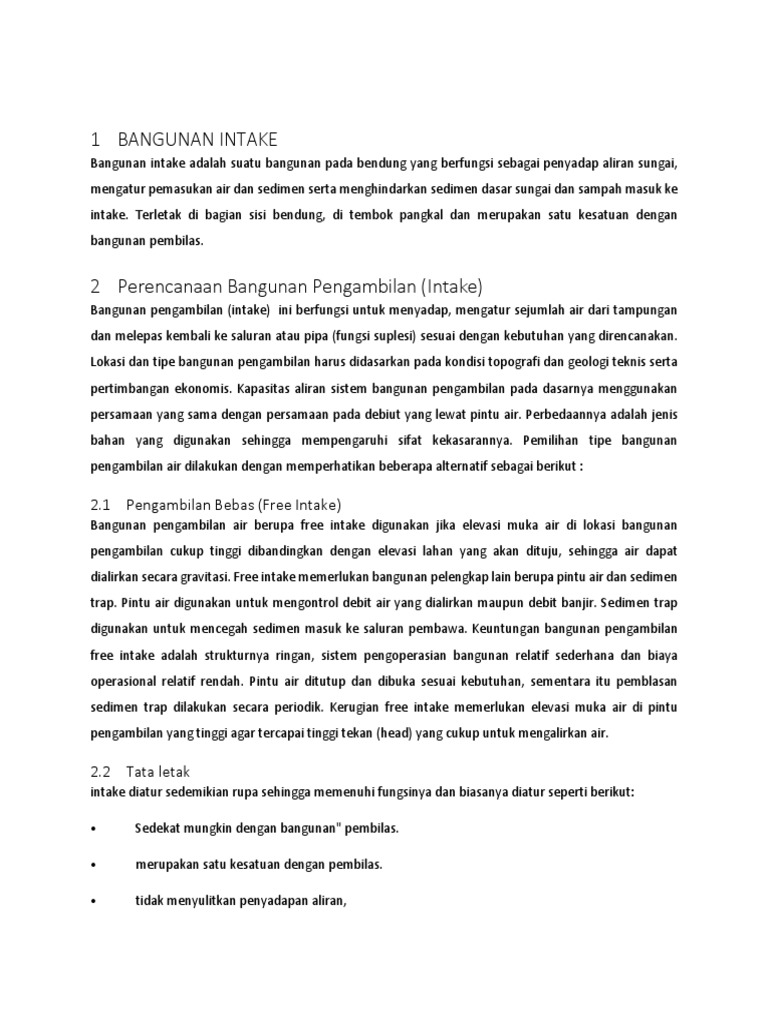

1 BANGUNAN INTAKE

Bangunan intake adalah suatu bangunan pada bendung yang berfungsi sebagai penyadap aliran sungai,
mengatur pemasukan air dan sedimen serta menghindarkan sedimen dasar sungai dan sampah masuk ke
intake. Terletak di bagian sisi bendung, di tembok pangkal dan merupakan satu kesatuan dengan
bangunan pembilas.

2 Perencanaan Bangunan Pengambilan (Intake)

Bangunan pengambilan (intake) ini berfungsi untuk menyadap, mengatur sejumlah air dari tampungan
dan melepas kembali ke saluran atau pipa (fungsi suplesi) sesuai dengan kebutuhan yang direncanakan.
Lokasi dan tipe bangunan pengambilan harus didasarkan pada kondisi topografi dan geologi teknis serta
pertimbangan ekonomis. Kapasitas aliran sistem bangunan pengambilan pada dasarnya menggunakan
persamaan yang sama dengan persamaan pada debiut yang lewat pintu air. Perbedaannya adalah jenis
bahan yang digunakan sehingga mempengaruhi sifat kekasarannya. Pemilihan tipe bangunan
pengambilan air dilakukan dengan memperhatikan beberapa alternatif sebagai berikut :

2.1 Pengambilan Bebas (Free Intake)

Bangunan pengambilan air berupa free intake digunakan jika elevasi muka air di lokasi bangunan
pengambilan cukup tinggi dibandingkan dengan elevasi lahan yang akan dituju, sehingga air dapat
dialirkan secara gravitasi. Free intake memerlukan bangunan pelengkap lain berupa pintu air dan sedimen
trap. Pintu air digunakan untuk mengontrol debit air yang dialirkan maupun debit banjir. Sedimen trap
digunakan untuk mencegah sedimen masuk ke saluran pembawa. Keuntungan bangunan pengambilan
free intake adalah strukturnya ringan, sistem pengoperasian bangunan relatif sederhana dan biaya
operasional relatif rendah. Pintu air ditutup dan dibuka sesuai kebutuhan, sementara itu pemblasan
sedimen trap dilakukan secara periodik. Kerugian free intake memerlukan elevasi muka air di pintu
pengambilan yang tinggi agar tercapai tinggi tekan (head) yang cukup untuk mengalirkan air.

2.2 Tata letak

intake diatur sedemikian rupa sehingga memenuhi fungsinya dan biasanya diatur seperti berikut:

• Sedekat mungkin dengan bangunan" pembilas.

• merupakan satu kesatuan dengan pembilas.

• tidak menyulitkan penyadapan aliran,

• tidak menimbulkan pengendapan sedimen dan turbulensi aliran di udik intake

2.3 Macam intake

• Intake biasa umumnya direncanakan yaitu intake dengan pintu berlubang satu atau lebih dan
dilengkapi dengan pintu dinding banjir, dan perlengkapan lainnya. Lebar satu pintu tidak lebih dari 2,50
m dan diletakkan di bagian udik. Pengaliran melalui bawah pintu. Besarnya debit diatur melalui tinggi
bukaan pintu.

• Intake gorong-gorong

tanpa pintu di bagian udik. Pintu-pintu diletakkan di bagian hilir gorong-gorong. Lubang intake lebih dari
satu dengan lebar masing-masing lubang kurang dari 2,50 m. Dilihat dari arah sungai/bendung mulut
intake tidak kelihatan karena tenggelam. Pengoperasian pintu intake dilakukan secara mekanis, bila tidak
akan sangat berat. Bentuk intake ini dijumpai di bendung Karang Talun Yogyakarta.

• Intake frontal

Intake diletakkan di tembok pangkal, jauh dari bangunan pembilas/bendung. Arah aliran sungai dari udik
frontal terhadap mulut intake sehingga tidak menyulitkan penyadapan aliran. Tetapi angkutan sedimen
relatif banyak masuk ke intake, yang ditanggulangi

• Dua intake di satu sisi bendung

dimana pintu intake untuk sisi yang lain diietakan di pilar pembilas bendung. Pengaliran ke sisi yang lain
itu melalui gorong-gorong di dalam tubuh bendung. Jumlah gorong-gorong dapat dua buah. Gorong-
gorong yang umum dipakai yaitu yang berbentuk bulat.

2.4 Arah intake, komponen dan letak bangunan

Arah intake terhadap sumbu sungai dapat diatur

• tegak lurus membentuk sudut kira-kira 90o terhadap sumbu sungai,

• menyudut membentuk sudut antara 45o- 60o terhadap sumbu sungai,

• keadaan tertentu yang ditetapkan berdasarkan hasil uji model hidraulik di laboratorium.

Komponen utama bangunan intake terdiri dari

• ambang /lantai dinding bangunan tembok sayap,

• pintu dan perlengkapannya serta dinding penahan banjir,

• pilar penempatan pintu bila pintu lebih dari satu buah,

• jembatan pelayan,

• rumah pintu,

• saringan sampah,

• sponeng dan sponeng cadangan, dan lainlain.

2.5 Letak intake

Harus ditata sedemikian rupa sehingga berada di tikungan luar aliran yang membentuk aliran helicoidal.
Sehingga pada keadaan sungai banjir, angkutan sedimen dasar yang mendekat ke intake akan terlempar
ke tikungan dalam menjauhi intake. Ini dapat membentuk daerah bebas endapan di udik intake dan
menghilangkan gangguan penyadapan aliran. Tikungan luar aliran dapat dibentuk dengan penempatan
tembok pangkal bendung, pilarpilar pembilas, tembok sayap bendun

2.6 Bentuk dan ukuran hidraulik

Lantai intake dirancang datatltanpakemiringan. Di hilir pintu lantai dapat berbentuk kemiringan dan
dengan bentuk terjunan sekitar 0,5 m.

Lantai intake bila di awal kantong sedimen bisa berbentuk datar dan dengan kemiringan tertentu.
Ketinggian lantai intake, bila intake ditempatkan pada bangunan pembilas dengan undersluice

 sama tinggi dengan plat lantai undersluice,

 sampai dengan'O,50 m di atas plat undersluice,
 tergantung kepada keadaan.

Bila intake ditempatkan pada bangunan pembilas tanpa undersluice, maka ketinggiannya di atas lantai
udik bendung yaitu

• 0,50 m, jika sungai mengangkut lanau,

• 1,00 m, jika sungai mengangkut pasir & kerikil,

• 1,50 m, jika sungai mengangkut kerakal & bongkah,

• Tergantung keadaan.
2.7 Lebar dan tinggi lubang
Dimensi lubang penyadap aliran harus ditentukan berdasarkan kebutuhan air maksimum, baik untuk
pemasokan kebutuhan air maupun untuk pembilasan sedimen di kantong sedimen.

2.8 Pilar intake dan dinding banjir

Pilar untuk penempatan pintu; bila lebar intake lebih dari satu meter maka diperlukan pilar untuk
penempatan pintu. ketebalan pilar sekitar 0,70 -1,0 m

2.9 Dinding banjir dan sponeng;

Dinding banjir diperlukan pada bangunan intake. Diletakkan di hilir pintu intake. Fungsinya untuk
mencegah aliran banjir, mengurangi kecepatan aliran yang menuju intake dalam kaitannya sebagai
pengendalian pergerakan angkutan muatan sedimen ke intake

2.10 Sponeng pada pilar

diperlukan untuk penempatan pintu dimana ukuran sponeng, lebih besar dari balok kayu. Sponeng
cadangan diperlukan pula dalam rangka pemeliharaan

2.11 Desain
Desain dua bangunan intake yang ditempatkan di satu sisi bendung diatur sedemikian, yaitu:

• pintu intake ditempatkan di pilar pembilas

• gorong-gorong untuk menyeberangkan aliran ditempatkan di dalam tubuh bendung,

• kecepatan aliran di dalam gorong-gorong diambil sekitar 2,50 m/det sehingga dapat
menghanyutkan sedimen yang masuk ke dalam gorong gorong, tetapi tidak pula terlalu tinggi
untuk menghindari bahaya pengikisan,

• hendaknya dirancang pula fasilitas pembilasan sedimen tepat di pengeluaran gorong-gorong di

awal saluran induk,
