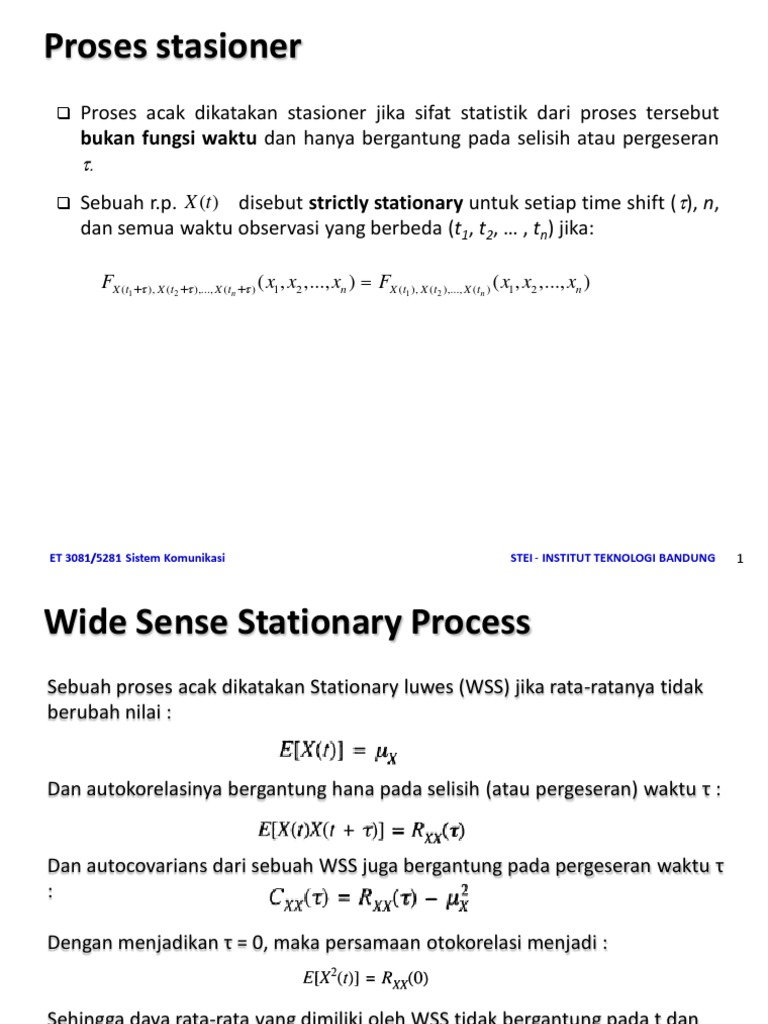

Proses stasioner

 Proses acak dikatakan stasioner jika sifat statistik dari proses tersebut
bukan fungsi waktu dan hanya bergantung pada selisih atau pergeseran
t.
 Sebuah r.p. X (t ) disebut strictly stationary untuk setiap time shift (t), n,
dan semua waktu observasi yang berbeda (t1, t2, … , tn) jika:

FX (t1 t ), X (t2 t ),..., X (tn t ) ( x1 , x2 , ..., xn )  FX (t1 ), X (t2 ),..., X (tn ) ( x1 , x2 , ..., xn )

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 1

Wide Sense Stationary Process
Sebuah proses acak dikatakan Stationary luwes (WSS) jika rata-ratanya tidak
berubah nilai :

Dan autokorelasinya bergantung hana pada selisih (atau pergeseran) waktu τ :

Dan autocovarians dari sebuah WSS juga bergantung pada pergeseran waktu τ
:

Dengan menjadikan τ = 0, maka persamaan otokorelasi menjadi :

Sehingga daya rata-rata yang dimiliki oleh WSS tidak bergantung pada t dan
sama dengan Rxx(0).

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 2

Fungsi Autokorelasi
 Fungsi autokorelasi sebuah random proses X (t ) didefinisikan sbb.

RX (t1 , t2 )  EX (t1 ) X (t2 )

 
  x x
 
1 2 f X (t1 ), X (t2 ) ( x1 , x2 ) dx1dx2

f X (t1 ), X (t2 ) ( x1 , x2 ) : PDF orde pertama dari random proses X(t)

 Fungsi autokorelasi sebuah proses acak stasioner bergantung hanya

kepada perbedaan waktu pengamatan t2  t1 t

RX (t1 , t2 )  RX (t2  t1 )  RX (t )

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 3

Deteksi Sinkron/Koheren…
1). SNR kanal pada sistem demodulasi DSB-SC (SNR)C
s(t )  CAc cos 2f ct  m(t )

 C : konstanta penyekala yang bergantung pada sistem untuk menyamakan satuan

sinyal s(t) dan derau n(t).
 Anggap s(t) adalah proses stasioner dengan rataan nol (zero mean).

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 4

Deteksi Sinkron/Koheren…
2). SNR output pada sistem demodulasi DSB-SC (SNR)O

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 5

Deteksi Sinkron/Koheren…
3). SNR gain: Figure of merit (SNR)O

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 6

Deteksi Sinkron/Koheren…
1). SNR kanal pada sistem demodulasi SSB (SNR)C
CAc cos 2f ct  m(t )  CAc cos 2f ct  mˆ (t )
1 1
s(t ) 
2 2
 mˆ (t ) Hilbert transform dari sinyal m(t) yang saling ortogonal, karena itu
keduanya tak berkorelasi menyebabkan rapat spektral daya masing-masing saling
menjumlah.
 Daya rata-rata masing-masing komponen m(t) dan mˆ (t )
1
CAc 2 P
8
 Sehingga daya total rata-rata s(t):
1
CAc 2 P
4
 Daya rata-rata derau dalam bandwidth message adalah WNo, maka:

( SNR)C 
CAc  P
2

4WNo

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 7

Deteksi Sinkron/Koheren…
BT SN ( f ) BT

 fc  fc W 0 fc W fc f
W W
 fc  fc 
2 2
S N I ( f )  S NQ ( f )
No

W 0 W f

2 2
S N ' I ( f )  S N 'Q ( f )
No
4

W 0 W f

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 8

Deteksi Sinkron/Koheren…
2). SNR output pada sistem demodulasi SSB (SNR)o

 Komponen message pada keluaran detektor: CAc m(t )

4
 Jadi daya rata-ratanya: CAc 2 P
16
 Komponen derau pada keluaran detektor:

CAc m(t )  nI (t ) cosWt  nQ (t ) sin Wt 

1 1 1
y(t ) 
4 2 2
o Rapat spektral daya nI(t) dan nQ(t) seperti pd gambar (b) di atas

 Jadi daya derau keluaran: WN o

4

 ( SNR) o 
CAc  P
2

4WNo

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 9

Deteksi Selubung

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 10

Deteksi Selubung…

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 11

Deteksi Selubung…

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 12

Deteksi Selubung…

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 13

Deteksi Selubung…

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 14

Deteksi Selubung…

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 15

Deteksi Selubung…

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 16

Deteksi Selubung…

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 17

Deteksi Selubung…

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 18

ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 19
ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 20
ET 3081/5281 Sistem Komunikasi STEI - INSTITUT TEKNOLOGI BANDUNG 21
