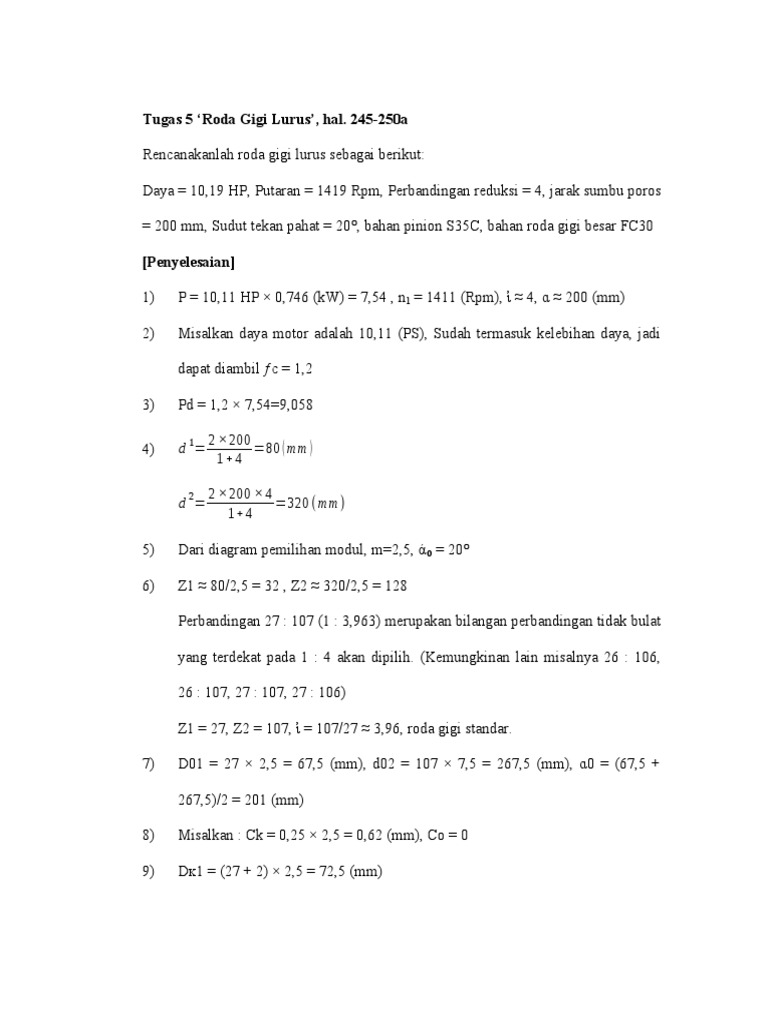

Tugas 5 ‘Roda Gigi Lurus’, hal.

245-250a

Rencanakanlah roda gigi lurus sebagai berikut:

Daya = 10,19 HP, Putaran = 1419 Rpm, Perbandingan reduksi = 4, jarak sumbu poros

= 200 mm, Sudut tekan pahat = 20°, bahan pinion S35C, bahan roda gigi besar FC30

[Penyelesaian]

1) P = 10,11 HP × 0,746 (kW) = 7,54 , n1 = 1411 (Rpm), ἰ ≈ 4, ɑ ≈ 200 (mm)

2) Misalkan daya motor adalah 10,11 (PS), Sudah termasuk kelebihan daya, jadi

dapat diambil ƒc = 1,2

3) Pd = 1,2 × 7,54=9,058

2 ×200
4) d 1= =80 ( mm )
1+ 4

2 ×200 × 4
d 2= =320 (mm)
1+ 4

5) Dari diagram pemilihan modul, m=2,5, ά₀ = 20°

6) Z1 ≈ 80/2,5 = 32 , Z2 ≈ 320/2,5 = 128

Perbandingan 27 : 107 (1 : 3,963) merupakan bilangan perbandingan tidak bulat

yang terdekat pada 1 : 4 akan dipilih. (Kemungkinan lain misalnya 26 : 106,

26 : 107, 27 : 107, 27 : 106)

Z1 = 27, Z2 = 107, ἰ = 107/27 ≈ 3,96, roda gigi standar.

7) D01 = 27 × 2,5 = 67,5 (mm), d02 = 107 × 7,5 = 267,5 (mm), ɑ0 = (67,5 +

267,5)/2 = 201 (mm)

8) Misalkan : Ck = 0,25 × 2,5 = 0,62 (mm), Co = 0

9) Dĸ1 = (27 + 2) × 2,5 = 72,5 (mm)

 Dĸ2 = (107 + 2) × 2,5 = 272,5 (mm)

Dƒ1 = (27 – 2) × 2,5 -2 × 0,62 = 61,3 (mm)

Dƒ2 = (107 – 2) × 3 – 2 × 0,62 = 261,3 (mm)

H = 2 × 2,5 + 0,62 = 5,62 (mm)

10) Dari Tabel 6.5,

Y1 = 0,349

Y2 = 0,446 + (0,459 + 0,446) (7/50) = 0,447

π ×67,5 ×1411
11) ν= =4,98( m/s)
60 ×1000

102 ×11
Ft = =226 (kg)
4,98

12) Misalkan roda gigi tersebut adalah roda gigi teliti dengan kecepatan ν kurang

dari 20(m/s), maka

6
ƒν= =0,546
6+ 4,98

13) Pinyon :

Kekuatan tarik S35C adalah : σB1 = 52 (kg/mm²)

Kekerasan permukaan sisi gigi : HB1 = 187 (rata-rata)

Roda gigi besar :

Kekuatan tarik bahan FC30 : σB2 = 30 (kg/mm²)

Kekerasan permukaan sisi gigi : HB2 = 215 (rata-rata)

14) Tegangan lentur yang diizinkan, S35C: σɑ1 = 26 (kg/mm²)

Tegangan lentur yang diizinkan, F30C: σɑ2 = 13 (kg/mm²)

 Misalkan faktor tegangan kontak diambil anatara baja dengan kekerasan (200

HB) dengan besi cor; maka KH = 0,079 (kg/mm²)

15) F`b1 = 26 × 2,5 × 0,546 × 0,493 = 35,5 (kg/mm)

F`b2 = 13 × 2,5 × 0,546 × 0,493 = 17,7 (kg/mm)

2 ×107
F`H = 0,079 × 67,5 × = 85,16 (kg/mm)
27+107

Harga minimum F`min is 5,05 kg/mm of F`H.

16) b = F₁/F`min = 0,546/85,16 ≈ 6,14 (mm)

17) Bahan poros S30C-D

σB = 58 (kg/mm²), Sƒ₁ = 6, Sƒ₂ = 2, τɑ = 58/(6 × 2) = 4,83 (kg/mm²)

Bahan pasak : S40C

18) T1 = 9,74 × 10⁵ × (11/1411) = 7593 (kg.mm)

T2 = 9,74 × 10⁵ × (11/1411/3,96) = 28018 (kg.mm)

Kt = 1,5 , Cb = 2
1/ 3
5,1
ds₁= {( )
4,83
×1,5 ×2 ×7593 } =28,8 ( mm ) →30 (mm)

1 /3
5,1
ds2= {( )
4,83
×1,5 ×2 ×28018 } =46,6(mm)→ 48(mm)

Pasak 8 × 7, t₁ = 4 (mm), t₂ = 3,3 (mm)

Sk₁ + (dƒ₁/ 2) – {(d s ₁/2) + t₂} = 36,75 – (15 - 3,3) = 18,45 (mm)

19) b/m = 36/3 = 12 > (6-10), tidak sesuai

d/b = 81/36 = 2,25, baik

Sk1/m = 18,45/3 = 6,15 > 2,2, baik (dari tabel 6.8)

 Kembalilah ke urutan No. 5 dan mulai lagi, karena b/m biasanya harus kurang

dari 10, sekalipun dalam roda gigi besar b dapat sampai 16m.

5`) m = 4

6`) Z1 ≈ 80/4 = 20,Z2= 320/4 = 80

Dari perbandingan 20 : 80, 21 : 81, 20 : 81, dan 19 : 80, dipilih 20 : 81 karena

paling dekat dengan 1 : 4 dan tidak merupakan perbandingan bilangan bulat.

7`) d o1= 20 × 4 = 80 (mm),

d o1= 81 / 4 = 324 (mm), ɑ= (80 + 324)/2 = 202 (mm)

8`) Ck = 0,25 × 4 = 1,0 (mm), C0 = 0

9`) dĸ1 = (20 + 2) × 4 = 88 (mm)

dĸ2 = (81 + 2) × 4 = 332 (mm)

Dƒ1 = (20 – 2) × 4 -2 × 2 = 68 (mm)

Dƒ2 = (81 – 2) × 4 – 2 × 2 = 312 (mm)

H = 2 × 4 + 1 = 9 (mm)

10`) Y1 = 0,349, Y2 = 0,433 + (0,443 + 0,433) (5/25) = 0,435

π ×80 × 1419
11`) ν= =5,94(m/ s)
60 × 1000

102 ×11
Ft = =180 (kg)
6,23

6
12`) ƒν= =0,499
6+6,23

13`) 14`) sama seperti semula

15`) F`b1 = 26 × 4 × 0,346 × 0,499 = 17,9 (kg/mm)

F`b2 = 13 × 3 × 0,435 × 0,499 = 8,4 (kg/mm)

 2 ×81
F`H = 0,079 × 80 × × 0,499=5( kg/mm)
20+81

F`min = 5 kg/mm

16`) b = 184/5 = 36,8 (mm) → 40 (mm)

19`) b/m = 40/4 = 10, baik

d/b = 80/40 = 2, baik

Sk1/m = ((68/2) – (30/2) – 3,3)/4 = 5,2, baik

20`) m = 4, ά0 = 20 (°)

Z1 = 20, Z2 = 81, ἰ = 3,96, roda gigi standar

ɑ = 202 (mm)

d1 = 80 (mm), d2 = 324 (mm)

dĸ1 = 88 (mm), dĸ2 = 332 (mm), H = 9 (mm)

dƒ1 = 68 (mm), dƒ2 = 312 (mm)

Pinyon : S35C, roda gigi besar : F30

Poros : S30C-D, d s =30 (mm )

1

d s = 48(mm)
2

TUGAS 6

Rencanakan Ulir dan Baut untuk sebuah 10,19 ton. Bahan kait dan Mur adalah

baja liat dengan kadar karbon 0,22%.

Penyelesaian :

1. WO = 10,11 ton 10110 kg

2. FC = 1,2
3. W = 1,2 x 10110 = 12132 kg

4. Bahan Baut : baja liat dengan 0,22 %c

ϬB = 42 kg/mm2 , SF = 7, Ϭa = 6 kg/ mm2, C = 0,5x6 = 3 kg/mm2

4 x 12132
5. d≥
√ π x6
=50,98 mm

6. Dipilih Ulir matris kasar

d1 = 54,046mm > 50,8mm , d = 56mm , P = 5,5mm

7. Bahan Mur : baja liat dengan 0,22%c

ϬB = 42 kg/mm2 , Ϭa = 0,5 x 6 = 3 kg/ mm2, qa = 3 kg/mm2

8. D = 56mm , D2 = 52,428mm , Ht = 2,977mm

n 12132
9. Ϩ ≥ ( 1+ x ) = = 8,25 8
π x 56,428 x 2,977 x 3

10. H ≥ 8 X 5,5 = 44mm , H ≥ (0,8 - 10) d = 50,8 55mm

11. z1 = 56 / 5,5 = 10,18

12132 kg 2
12. zb = =1,641
3,14 x 50,046 x 0,75 x 5,5 x 10,18 mm

12132 kg 2
= 1,643
π x 56 x 0,75 x 5,5 x 10,18 mm

13. Harga diatas masih bisa diterima karena masing-masing lebih rendah dari 3,0

kg/ mm2

14. Bahan Baut dan Mur : baja liat dengan 0,22%c

Baut : M60 Mur M60 tinggi 53mm

TUGAS 7

Rencanakanlah baut dan mur dengan beban berulang yang berpariasi, antara 0

sampai 1589 kg. Tebal benda yang akan di jepit adalah 6,89 cm dan terbuat dari baja

SS. Pengeratan mur akan dilakukan dengan tangan.

Penyelesaian :

1. Po = 0 – 1511 kg

2. Misalkan bahan baur dari golongan 8G (scr.2)

GB = 80 Kg/mm2 , Gy = 64 Kg/mm2 , dan E = 2,1 X 104

Kg/mm2

3. Ambil titik kerja gaya sebagai n = ¾

4. Dari daftar diameter nominal, ambil beban aksial dinamis 1000 dan 1600 kg

maka untuk golongan 8G diperoleh M7-M8. Sebagai komprom M7

5. L = 61,1 = 61,1 cm + 10 (tinggi mur) + 3 tambahan = 73 mm

6. B = 30 mm

7. L1 = 73 - 30 = 43 mm

L2 = 61 – 44 + (10/2) = 23 mm

Ad = (π/4) x 122) = 113,4 mm2

Ak = (π/4) x (10,106)2 = 80,2 mm2

8. Konstan pegas baut

1 1 43 22
= x [ +
cb 2,1 x 10 113,4 80,2 ]
=0,311 x 10-4

Cb = 3,22 x 104 kg/mm

Konsta pegas benda yang dijepit

 2,1 x 104 3,14 19+ 6,89
Cp =
60 4 [ 10 ] 2
- 132 = 11,75 x 104 kg/mm

3 3,21
9. ∅= x =0,160
4 3,21+11,75

10. LB Ld = 60 / 12 = 5,86 S & G untuk permukaan kasar L = 1,6

11. A = 1,4 L = 1,6

12. Po = 1,4 x 1,6 ( 1 – 0,160 ) x 1511 = 2843 kg

13. P max = 2843 + 0,160 x 1511 = 3084 kg

14. σ YAK + 64 x 80,2 = 5133 kg

15. 5133 > 3474 kg, baik

∅ P 0,160 1511
16. σ am = x = x =1,5 kg/mm2
2 AK 2 80,2

17. Ulir yang di Rol 18 G , 1M10-6

18. Batas kelelahan σ F = 5 kg/mm2

19. 0,425 kg/mm2 < 5 kg/mm2 , baik

20. Diambil M 12

21. B = 19mm
 3084
22. Ps = π = 20,5 kg/mm2
()
4
(192−13 2)

23. Dengan bahan disekitar 535c, batas tekanan dudukan adalah 50 kg/mm2

24. Karena golongan 8G dapat mencapai harga diatas batas tersebut, maka 20,5

kg/mm2

Adalah cukup aman.

25. Hasil : 8G, M 12, B = 19mm dudukan kasar, ulir di rol.

TUGAS 8

Rencanakanlah sebuah pegas ulir tekan yang dapat menerima beban maksimum

W = 189 kg dengan lendutan 18-20mm panjang bebas 70mm dan panjang pada awal

terpasang 66mm. diameter lilitan rata-rata adalah 50mm bahan yang dipakai adalah

baja pegas dengan modulus 8000 kg/mm2

Penyelesaian :

1. W = 111 kg, G = 18-20mm, pegas tekan D = 50mm

2. Misalkan c = D/d = 5, d = 50/5 = 10mm

4 ×5−1 0,615
3. K= + = 1,31
4 × 5−4 5

8 x 50 x 111
4. τ = 1,3 x = 18,5 kg/mm2
π−103

5. ¿ 4 τa = 65 kg/mm2 , G = 8000 kg/mm2 , τa = 65 X 0,18 = 52 kg/mm2

6. 18,5 kg/mm2 << 52,0 kg/mm2 , Kembali ke nomer 2.

2. d = 7mm, c = 50/7 = 7,14

4 ×7−1 0,615
3. K= + = 1,21
4 × 7−4 7
 8 x 50 x 100
4. C = 1,21 x 3 = 49,8 kg/mm2
π −7

6. 84,9 kg/mm2 > 52 kg/mm2 , kurang baik

8n x 503 x 111
7. 20 = = n = 3,46 3,0
7 4 x 8000

3,5
8. G = 20 X = 20,2 mm, G = 20,2 (18-20) mm, jelek
2,46

9. K = 111/20,2 = 5,49 kg/mm2

10. H√ = 70 mm, Hs = 70 mm

11. Wo = (70-66) x 5,49 = 22,0 kg, s = 20,2 – 4 = 16,2 mm

H1 = 66 – 16,2 = 49,8mm

12. Jumlah lilitan mati untuk masing-masing ujung diambil 1

13. Hc = > (3,5 + 1,5) = 37 mm

14. 49,8mm > 37 mm, baik

15. Cs = (66 - 37) / (3,5 +1,5) = 5,8 mm, C1(49,8 – 37) / (3,5 + 1,5) = 2,56 mm

16. Tidak ada harga standar

17. HF / D = 70/50 = 1,4 << 5 tidak akan terjadi

18. d = 7mm sups, n = 3,0 , S = 16,2mm Hc = 3 Wo = 22,0 kg
