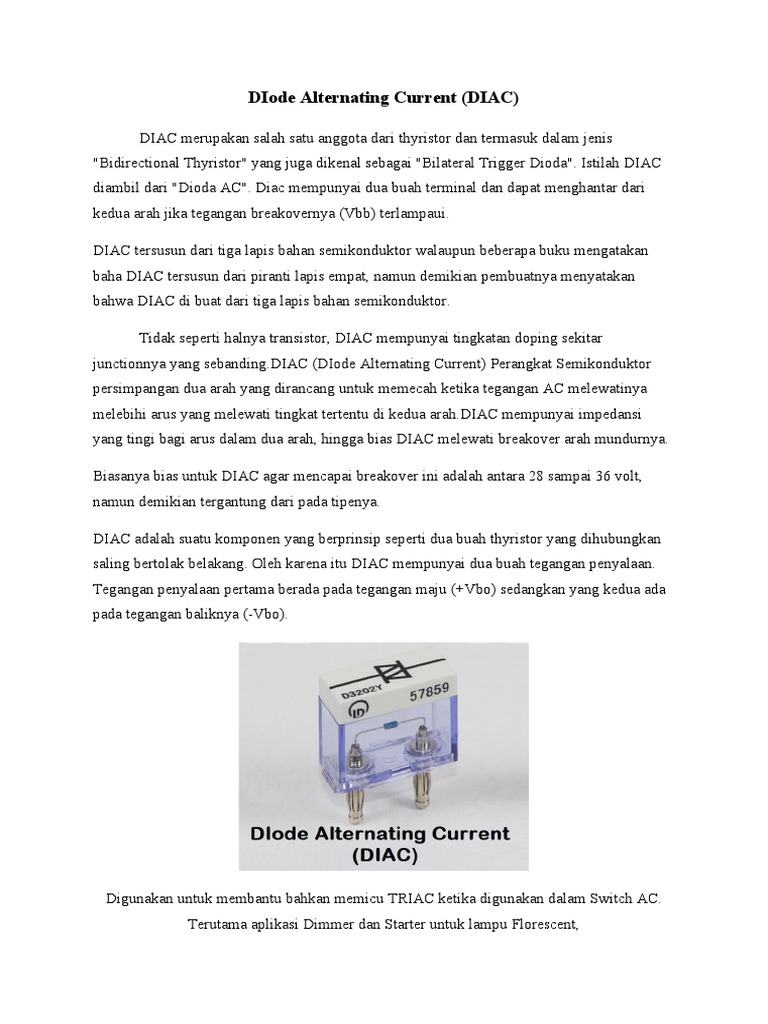

DIode Alternating Current (DIAC)

DIAC merupakan salah satu anggota dari thyristor dan termasuk dalam jenis
"Bidirectional Thyristor" yang juga dikenal sebagai "Bilateral Trigger Dioda". Istilah DIAC
diambil dari "Dioda AC". Diac mempunyai dua buah terminal dan dapat menghantar dari
kedua arah jika tegangan breakovernya (Vbb) terlampaui.

DIAC tersusun dari tiga lapis bahan semikonduktor walaupun beberapa buku mengatakan
baha DIAC tersusun dari piranti lapis empat, namun demikian pembuatnya menyatakan
bahwa DIAC di buat dari tiga lapis bahan semikonduktor.

Tidak seperti halnya transistor, DIAC mempunyai tingkatan doping sekitar

junctionnya yang sebanding.DIAC (DIode Alternating Current) Perangkat Semikonduktor
persimpangan dua arah yang dirancang untuk memecah ketika tegangan AC melewatinya
melebihi arus yang melewati tingkat tertentu di kedua arah.DIAC mempunyai impedansi
yang tingi bagi arus dalam dua arah, hingga bias DIAC melewati breakover arah mundurnya.

Biasanya bias untuk DIAC agar mencapai breakover ini adalah antara 28 sampai 36 volt,
namun demikian tergantung dari pada tipenya.

DIAC adalah suatu komponen yang berprinsip seperti dua buah thyristor yang dihubungkan
saling bertolak belakang. Oleh karena itu DIAC mempunyai dua buah tegangan penyalaan.
Tegangan penyalaan pertama berada pada tegangan maju (+Vbo) sedangkan yang kedua ada
pada tegangan baliknya (-Vbo).

Digunakan untuk membantu bahkan memicu TRIAC ketika digunakan dalam Switch AC.
Terutama aplikasi Dimmer dan Starter untuk lampu Florescent,
DIAC AC Phase Control

DIAC Dioda melakukan arus listrik setelah tegangan Breakover-nya, VBO, telah tercapai
sesaat. Merupakan akronim "Dioda untuk arus bolak-balik".

Saklar DIode AC, merupakan perangkat semikonduktor dua-kutub, tiga-lapis, dua-titik yang
lain tetapi tidak seperti transistor DIAC tidak memiliki koneksi dasar menjadikannya
perangkat dua terminal, berlabel A1 dan A2.

Komponen elektronik yang tidak hanya menawarkan Kontrol atau Amplifikasi tetapi
bertindak seperti dioda pengalihan dua arah karena mereka dapat melakukan arus dari
polaritas pasokan tegangan AC yang sesuai.lakukan arus dari polaritas pasokan tegangan AC
yang sesuai.
Saat berganti, S1 terbuka tanpa arus gerbang dan lampu "MATI". Ketika saklar S1 ditutup,
arus gerbang IG saat ini dan SCR melakukan pada setengah siklus positif hanya karena
beroperasi di kuadran Ι.

Sekali "ON", SCR hanya akan beralih "OFF", ketika tegangan suplai turun ke nilai-nilai
seperti saat anoda, IA kurang dari nilai holding current-nya, IH.

Symbol dan Cara Kerja

DIAC Dibangun seperti transistor tetapi tidak memiliki koneksi dasar yang
memungkinkannya untuk dihubungkan ke sirkuit dalam polaritas baik. Dioda yang
melakukan setelah tegangan 'Break-Over', VBO terlampaui.

Ketika perangkat melampaui tegangan break-over ini, ia memasuki wilayah resistensi

dinamis negatif. Menghasilkan penurunan tegangan dioda dengan meningkatnya tegangan.
Dengan demikian ada peningkatan tajam dalam tingkat arus yang dilakukan oleh perangkat.
Dioda tetap dalam keadaan konduksi sampai arus yang lewat jatuh di bawah apa yang disebut
sebagai arus holding, yang biasanya ditunjuk oleh huruf IH. Di bawah Holding Current,
DIAC kembali ke status resistansi tinggi (Non-Conduct). Perilakunya Bi-Directional dan
operasinya terjadi pada kedua bagian dari siklus bolak-balik.

Karakteristik DIAC IV di atas kurva yang diac blok aliran arus di kedua arah sampai
tegangan yang diterapkan lebih besar dari VBR, di mana titik kerusakan perangkat terjadi dan
diac melakukan banyak hal dengan cara yang sama dengan zener dioda melewati pulsa
tegangan tiba-tiba. Titik VBR ini disebut tegangan tembus atau tegangan Dreakover Diacs.

Penerapan DIAC

Biasanya DIAC ditempatkan secara seri dengan TRIAC. DIAC sering digunakan bersama
dengan TRIAC karena perangkat ini tidak menyala secara Simetris sebagai akibat dari
perbedaan antara kedua bagian perangkat.

Menghasilkan harmonik dan perangkat yang kurang simetris menyala, semakin besar tingkat
harmonik yang dihasilkan. Umumnya tidak diinginkan untuk memiliki tingkat harmonik yang
tinggi dalam sistem tenaga listrik.

Aplikasi utamanya.

1. Digunakan dalam rangkaian Lampu Dimmer.

2. Digunakan dalam rangkaian Kontrol Panas.
3. Digunakan dalam kontrol Kecepatan Motor Universal.
Diac adalah perangkat penting dalam keluarga thyristor.

Keuntungan utama.

1. Tdak beralih tajam ke kondisi tegangan rendah pada tingkat arus renda
Seperti yang dilakukan oleh SCR atau triac.
2. Memiliki tegangan rendah pada tegangan tertentu
Sampai saat ini jatuh di bawah level nya
3. Penurunan tegangan menurun dengan meningkatnya arus.
