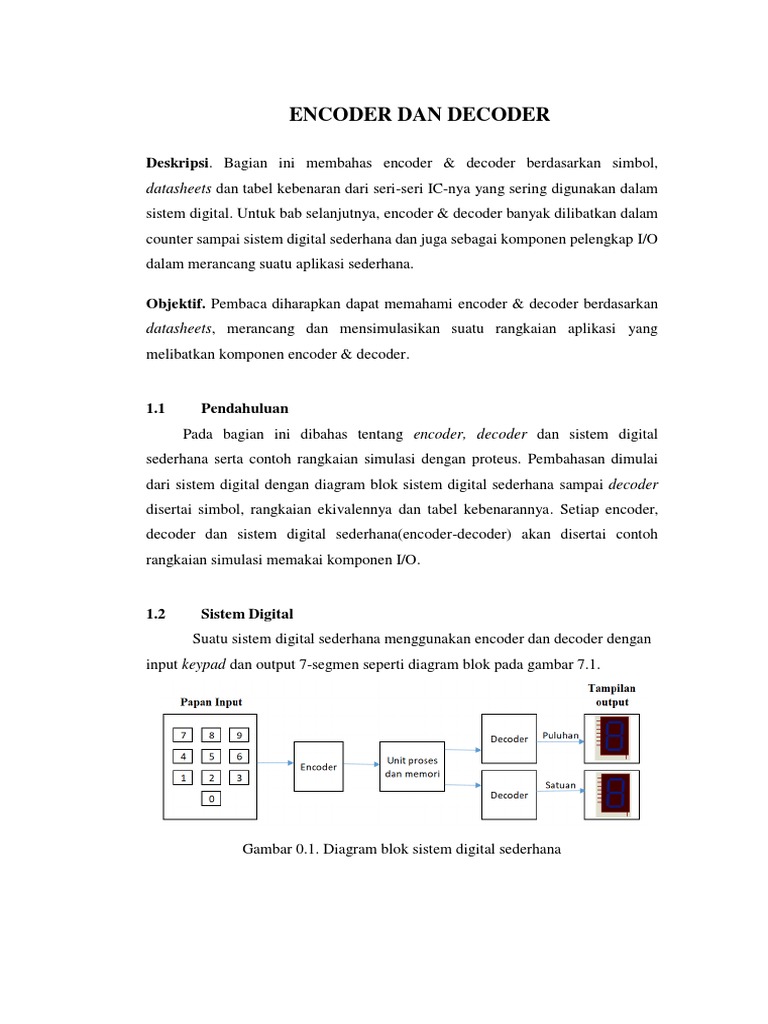

ENCODER DAN DECODER

Deskripsi. Bagian ini membahas encoder & decoder berdasarkan simbol,


datasheets dan tabel kebenaran dari seri-seri IC-nya yang sering digunakan dalam
sistem digital. Untuk bab selanjutnya, encoder & decoder banyak dilibatkan dalam
counter sampai sistem digital sederhana dan juga sebagai komponen pelengkap I/O
dalam merancang suatu aplikasi sederhana.

Objektif. Pembaca diharapkan dapat memahami encoder & decoder berdasarkan


datasheets, merancang dan mensimulasikan suatu rangkaian aplikasi yang
melibatkan komponen encoder & decoder.

1.1 Pendahuluan
Pada bagian ini dibahas tentang encoder, decoder dan sistem digital
sederhana serta contoh rangkaian simulasi dengan proteus. Pembahasan dimulai
dari sistem digital dengan diagram blok sistem digital sederhana sampai decoder
disertai simbol, rangkaian ekivalennya dan tabel kebenarannya. Setiap encoder,
decoder dan sistem digital sederhana(encoder-decoder) akan disertai contoh
rangkaian simulasi memakai komponen I/O.

1.2 Sistem Digital


Suatu sistem digital sederhana menggunakan encoder dan decoder dengan
input keypad dan output 7-segmen seperti diagram blok pada gambar 7.1.

Gambar 0.1. Diagram blok sistem digital sederhana


1.3 Encoder
Encoder adalah suatu perangkat yang dapat mengubah suatu sistem
(bilangan decimal) yang terdapat pada bagian input menjadi bilangan biner pada
output-nya seperti gambar 7.2. Berdasarkan simbol gambar 7.2 bisa juga diartikan
bahwa encoder adalah salah satu kombinasi output akan aktif apabila salah satu
inputnya aktif. Gambar 7.3 menunjukkan encoder decimal ke BCD.

Gambar 0.2. Simbol encoder

(a). (b)

(c).
Gambar 0.3. Encoder decimal ke BCD (a) simbol, (b) rangkaian ekivalennya dan
(c) table kebenaran

Contoh 7.1: Sebutkanlah seri-seri IC Encoder


2
Jawab:
CMOS: 4532, MM74C922
TTL: 74147, 74HC148

Rangkaian aplikasi Encoder yang terhubung ke display 7-segment seperti gambar


7.4.

Gambar 0.4. Rangkaian simulasi aplikasi encoder 74147

1.4 Decoder
Decoder adalah suatu perangkat yang dapat mengubah suatu sistem
bilangan biner yang terdapat pada bagian input, menjadi sistem bilangan yang lain
pada outputnya seperti gambar 7.5. Berdasarkan simbol gambar 7.5 bisa juga
diartikan bahwa decoder adalah salah satu kombinasi output akan aktif apabila salah
satu kombinasi inputnya aktif. Gambar 7.6 menunjukkan decoder biner ke
decimal(0 ÷ 7).

Gambar 0.5. Simbol decoder

3
(a). (b)

(c).
Gambar 0.6. Decoder biner ke decimal(0 ÷ 7) (a) simbol, (b) rangkaian
ekivalennya dan (c) table kebenaran

Contoh 7.2: Sebutkanlah seri-seri IC Decoder


Jawab:
CMOS: 4028, 4543
TTL: 74141, 7445
Rangkaian aplikasi Decoder yang terhubung ke display 7-segment seperti gambar
7.7.

4
Gambar 0.7. Rangkaian simulasi aplikasi Decoder 74247

Rangkaian aplikasi Encoder-Decoder yang terhubung ke display 7-segment seperti


gambar 7.8.

Gambar 0.8. Rangkaian simulasi aplikasi Encoder(74LS147) – Decoder(4511)

1.5 Rangkuman
Membuat rangkaian simulasi dengan proteus untuk Encoder, Decoder
maupun sistem digital sederhana (encoder-decoder) harus diketahui dulu table
kebenarannya dari datasheets seri IC-nya. Dengan table kebenaran dari datasheets
seri IC tersebut dapat digunakan sebagai acuan untuk mensimulasikan pin-pin seri
IC tersebut dengan bantuan komponen simulasi I/O diantaranya logicstate sebagai
input dan logicprobe sebagai ouput. Langkah awal dapat dilakukan dengan simulasi
manual dengan memakai komponen simulasi I/O jika sudah sesuai table kebenaran
seri IC tersebut maka komponen I/O bisa diganti diantaranya input logicstate
dengan memakai switch SPDT dan output logisprobe dengan led (7-segment).

1.6 Soal – Soal


Soal 7.1: Sebutkanlah seri-seri IC Encoder yang lain.
Soal 7.2: Buatlah diagram blok, rangkaian dalam dan table kebenaran dari IC 74147
Encoder decimal ke BCD.
Soal 7.3: Buatlah diagram blok, rangkaian dalam dan table kebenaran dari IC
encoder 74148.
Soal 7.4: Buatlah rangkaian simulasi aplikasi encoder(output aktif high).
Soal 7.5: Sebutkanlah seri-seri IC Decoder yang lain.
5
Soal 7.6: Buatlah diagram blok, rangkaian dalam dan table kebenaran dari IC 74138
Decoder.
Soal 7.7: Buatlah diagram blok, rangkaian dalam dan table kebenaran dari IC
decoder 7442.
Soal 7.8: Buatlah rangkaian simulasi aplikasi Decoder hexadecimal.
Soal 7.9: Buatlah rangkaian simulasi aplikasi sistem digital(Encoder dengan output
aktif high dan decoder dengan output aktif high).
Soal 7.10: Buatlah rangkaian simulasi aplikasi sistem digital(Encoder dengan
output aktif low dan decoder dengan output aktif high).
Soal 7.11: Buatlah rangkaian simulasi aplikasi sistem digital(Encoder dengan
output aktif high dan decoder dengan output aktif low).
Soal 7.12: Buatlah rangkaian simulasi aplikasi sistem digital(Encoder dengan
output aktif low dan decoder dengan output aktif t low).
Soal 7.13: Buatlah rangkaian simulasi aplikasi memakai IC Decoder 74138.
Soal 7.14: Buatlah rangkaian simulasi aplikasi memakai IC Decoder 74139.
