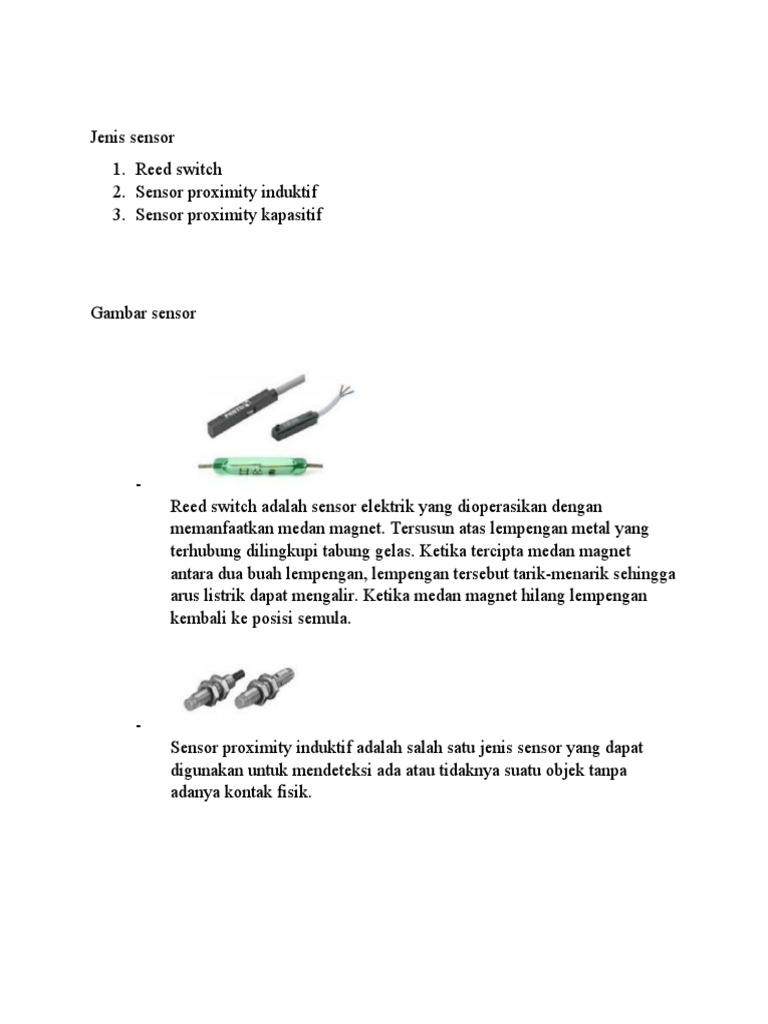

Jenis sensor

1. Reed switch
2. Sensor proximity induktif
3. Sensor proximity kapasitif

Gambar sensor

-
Reed switch adalah sensor elektrik yang dioperasikan dengan
memanfaatkan medan magnet. Tersusun atas lempengan metal yang
terhubung dilingkupi tabung gelas. Ketika tercipta medan magnet
antara dua buah lempengan, lempengan tersebut tarik-menarik sehingga
arus listrik dapat mengalir. Ketika medan magnet hilang lempengan
kembali ke posisi semula.

-
Sensor proximity induktif adalah salah satu jenis sensor yang dapat
digunakan untuk mendeteksi ada atau tidaknya suatu objek tanpa
adanya kontak fisik.
 -
Sensor proximity kapasitif yang sering disingkat penyebutannya dengan
sensor kapasitif adalah komponen dari gololongan sensor yang dapat
digunakan untuk mendeteksi keberadaan suatu objek tanpa memerlukan
kontak fisik. Alat ini bisa difungsikan sebagai saklar otomatis yang
kondisi ON dan OFF nya dipengaruhi oleh ada tidaknya objek yang
terdeteksi.

Prinsip kerja

-
Sensor proximity reed switch adalah sensor yang digerakkan secara
magnetis, cara kerja sensor ini dibuat dan ditempatkan pada silinder yang
dibuat dengan kemampuan sensing (yaitu magnet permanen pada area piston
silinder), tetapi beberapa di antaranya juga dapat digunakan di area lain yang
dekat dengan magnet. Medan magnet menjadi persyaratan untuk
menghasilkan sinyal kontrol listrik.
Jika desain silinder pneumatik menggabungkan magnet permanen pada
piston, sensor jarak reed switch yang dipasang di sisi luar tabung silinder
dapat digunakan untuk memberi sinyal ketika batang piston silinder
melaluinya.
 Jika piston magnet memasuki area respons sensor, medan magnet
menyebabkan kontak pada reed switch di dalam untuk menutup, dilengkapi
dengan lampu indikator LED dan mengaktifkan sinyal output

-
Prinsip kerja sensor proximity induktif ini memancarkan gelombang
elektromagnetik ketika tegangan disupply ke coil pada sensor. Ketika
terdapat objek berupa metal yang terdeteksi maka eddy currents akan
terbentuk dan mengakibatkan perubahan nilai induktansi pada coilnya.
Perubahan nilai induktansi yang dimonitor oleh kontroler akan terdeteksi
oleh circuit dan akan memicu timbulnya trigger pada circuit serta
memberikan output di sensor tersebut. Tentunya jarak deteksi sensor akan
berbeda beda sesuai dengan spesifikasi sensor induktif.
 -
Prinsip kerja sensor kapasitif pada dasarnya akan mengukur adanya
perubahan medan listrik yang terjadi karena objek yang mendekati area
deteksi sensor. Sensor ini juga bisa melakukan pendeteksian pada benda
logam maupun non logam. Apabila sensor ini didekati oleh sebuah benda,
maka kedua belah pelat konduktif yang terdapat didalam sensor tersebut
menjadi berubah nilainya dalam range tertentu.

Penerapannya
- Reed switch
 Digunakan sebagai sensor posisi actuator seperti pneumatic cylinder,
biasanya sensor tersebut digunakan dengan modul plc ataupun
microcontroller basic seperti arduino, NodeMCU.

- Induktif

Pada gambar, sensor induktif menghitung paku keling pada benda kerja yang
telah selesai diproses

- Kapasitif

Sensor kapasitif yang digunakan untuk mendeteksi level cairan melalui

dinding tipis dari wadah plastik atau kaca maka ketebalan dinding harus
dibatasi agar sensor merespon isinya saja. Pada gambar, sensor kapasitif
dipakai untuk mendeteksi level cairan.
