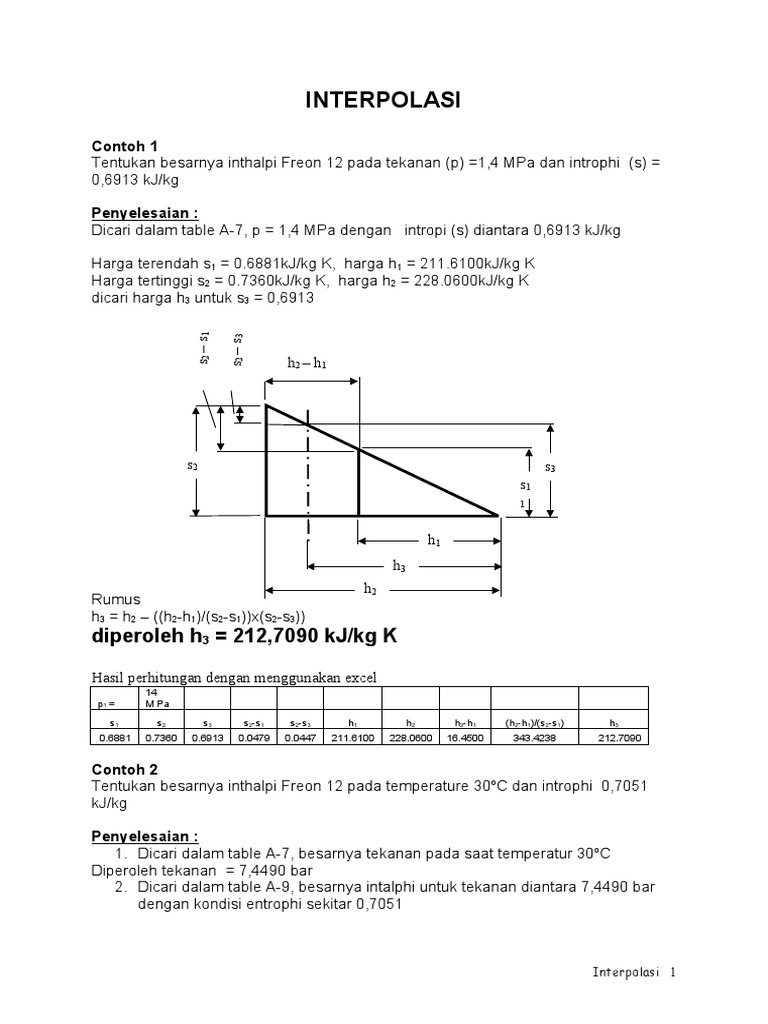

INTERPOLASI

Contoh 1
Tentukan besarnya inthalpi Freon 12 pada tekanan (p) =1,4 MPa dan introphi (s) =
0,6913 kJ/kg

Penyelesaian :
Dicari dalam table A-7, p = 1,4 MPa dengan intropi (s) diantara 0,6913 kJ/kg

Harga terendah s1 = 0.6881kJ/kg K, harga h1 = 211.6100kJ/kg K

Harga tertinggi s2 = 0.7360kJ/kg K, harga h2 = 228.0600kJ/kg K
dicari harga h3 untuk s3 = 0,6913
s2 – s1

s2 – s3

h2 – h1

s2 s3
s1
1

h1
h3
h2
Rumus
h3 = h2 – ((h2-h1)/(s2-s1))x(s2-s3))
diperoleh h3 = 212,7090 kJ/kg K

Hasil perhitungan dengan menggunakan excel

14
p1 = M Pa
s1 s2 s3 s2-s1 s2-s3 h1 h2 h2-h1 (h2-h1)/(s2-s1) h3
0.6881 0.7360 0.6913 0.0479 0.0447 211.6100 228.0600 16.4500 343.4238 212.7090

Contoh 2
Tentukan besarnya inthalpi Freon 12 pada temperature 30 oC dan introphi 0,7051
kJ/kg

Penyelesaian :
1. Dicari dalam table A-7, besarnya tekanan pada saat temperatur 30 oC
Diperoleh tekanan = 7,4490 bar
2. Dicari dalam table A-9, besarnya intalphi untuk tekanan diantara 7,4490 bar
dengan kondisi entrophi sekitar 0,7051

Interpolasi 1
 3. Dicari dalam table untuk harga terendah dan tertinggi (introphi dan tekanan)

 Dalam table untuk tekanan 7 bar

Harga terendah s1 = 0, 6917 kJ/kg K, harga h1 = 200,46 kJ/kg K

Harga tertinggi s2 = 0, 7153 kJ/kg K, harga h2 = 200,46 kJ/kg K
dicari harga h3 untuk s3 = 0,7051

Rumus
rumus h3 = h2 – ((h2-h1)/(s2-s1))x(s2-s3)) = 204.5879

 Dalam table untuk tekanan 8 bar

Harga terendah s1 = 0, 7021 kJ/kg K, harga h1 = 206,07 kJ/kg K

Harga tertinggi s2 = 0, 7253 kJ/kg K, harga h2 = 213,45 kJ/kg K
dicari harga h3 untuk s3 = 0,7051

rumus h3 = h2 – (((h2-h1)/(s2-s1))x(s2-s3)) = 207.0243

untuk mencari h3 pada tekanan 7,4490

Harga terendah p1 = 7 bar, harga h1 = 204,5879 kJ/kg K

Harga tertinggi p2 = 8 bar, harga h2 = 207,0243 kJ/kg K
dicari harga h3 untuk s3 = 0,7051

Rumus
rumus h3 = h2 – (((h2-h1)/(p2-p1))x(p2-p3)) = 205.8037
diperoleh h3 = 205,8037 kJ/kg K

Hasil perhitungan dengan menggunakan excel

p1 = 7.0000
s1 s2 s3 s2-s1 s2-s3 h1 h2 h2-h1 (h2-h1)/(s2-s1) h3
0.6917 0.7153 0.7051 0.0236 0.0102 200.4600 207.7300 7.2700 308.0508 204.5879
p2 = 8.0000
s1 s2 s3 s2-s1 s2-s3 h1 h2 h2-h1 (h2-h1)/(s2-s1) h3
0.7021 0.7253 0.7051 0.0232 0.0202 206.0700 213.4500 7.3800 318.1034 207.0243
p3 = 7.4990
p1 p2 p3 p2-p1 p2-p3 h1 h2 h2-h1 (h2-h1)/(s2-s1) h3
7.0000 8.0000 7.4990 1.0000 0.5010 204.5879 207.0243 2.4364 2.4364 205.8037

Interpolasi 2
Contoh 3
Tentukan besarnya inthalpi Freon 12 pada temperature 40 oC dan introphi
0,6884 kJ/kg

Penyelesaian :
1. Dicari dalam table A-7, besarnya tekanan pada saat temperatur 40 oC
Diperoleh tekanan = 9,6065 bar
2. Dicari dalam table A-9, besarnya intalphi untuk tekanan diantara
9,6065 bar dengan kondisi entrophi sekitar 0,6884 kJ/kg
3. Dicari dalam table untuk harga terendah dan tertinggi (introphi dan
tekanan)

 Dalam table untuk tekanan 9 bar

Harga terendah s1 = 0, 6832 kJ/kg K, harga h1 = 202,29 kJ/kg K
Harga tertinggi s2 = 0, 6897 kJ/kg K, harga h2 = 204,32 kJ/kg K
dicari harga h3 untuk s3 = 0,6884

Rumus
rumus h3 = h2 – ((h2-h1)/(s2-s1))x(s2-s3)) = 203,9140

 Dalam table untuk tekanan 10 bar

Harga terendah s1 = 0, 6820 kJ/kg K, harga h1 = 203,76 kJ/kg K
Harga tertinggi s2 = 0, 7026 kJ/kg K, harga h2 = 210,32 kJ/kg K
dicari harga h3 untuk s3 = 0,6884

rumus h3 = h2 – (((h2-h1)/(s2-s1))x(s2-s3)) = 206,7981

untuk mencari h3 pada tekanan 9,6065 bar

Harga terendah p1 = 9 bar, harga h1 = 203.76 kJ/kg K
Harga tertinggi p2 = 10 bar, harga h2 = 206,7981kJ/kg K
dicari harga h3 untuk s3 = 0,6884

rumus h3 = h2 – (((h2-h1)/(p2-p1))x(p2-p3))

didapat harga h3 = 205.0567 kJ/kg K

p1 = 9.0000
(h2-h1)/
s1 s2 s3 s2-s1 s2-s3 h1 h2 h2-h1 (s2-s1) h3
0.6832 0.6897 0.6884 0.0065 0.0013 202.2900 204.3200 2.0300 312.3077 203.9140
p2 = 10.0000
(h2-h1)/
s1 s2 s3 s2-s1 s2-s3 h1 h2 h2-h1 (s2-s1) h3
0.6820 0.7026 0.6884 0.0206 0.0142 203.7600 210.3200 6.5600 318.4466 205.7981
p3 = 9.6065
(h2-h1)/
p1 p2 p3 p2-p1 p2-p3 h1 h2 h2-h1 (s2-s1) h3
9.0000 10.0000 9.6065 1.0000 0.3935 203.9140 205.7981 1.8841 1.8841 205.0567

Interpolasi 3
Contoh 3
Tentukan besarnya inthalpi Freon 134a pada temperature 28 oC dan introphi
0,9253 kJ/kg

Penyelesaian :
1. Dicari dalam table A-7, besarnya tekanan pada saat temperatur
28oC, diperoleh tekanan = 7,2675 bar
2. Dicari dalam table A-9, besarnya intalphi untuk tekanan diantara
7,2675 bar dengan kondisi entrophi sekitar 0,9253 kJ/kg
3. Dicari dalam table untuk harga terendah dan tertinggi (introphi
dan tekanan)

p1 = 7.0000
s1 s2 s3 s2-s1 s2-s3 h1 h2 h2-h1 (h2-h1)/(s2-s1) h3
0.9197 0.9539 0.9253 0.0342 0.0286 265.3700 275.9300 10.5600 308.7719 267.0991
p2 = 8.0000
s1 s2 s3 s2-s1 s2-s3 h1 h2 h2-h1 (h2-h1)/(s2-s1) h3
0.9066 0.9374 0.9253 0.0308 0.0121 264.1500 273.6600 9.5100 308.7662 269.9239
p3 = 7.2675
p1 p2 p3 p2-p1 p2-p3 h1 h2 h2-h1 (h2-h1)/(s2-s1) h3
7.0000 8.0000 7.2675 1.0000 0.7325 267.0991 269.9239 2.8248 2.8248 267.8548

didapat harga h3 = 267,8548 kJ/kg K

Interpolasi 4
