Bab Iv Perhitungan Struktur: 4.1 Tinjauan Umum

Perhitungan
Struktur Bab IV

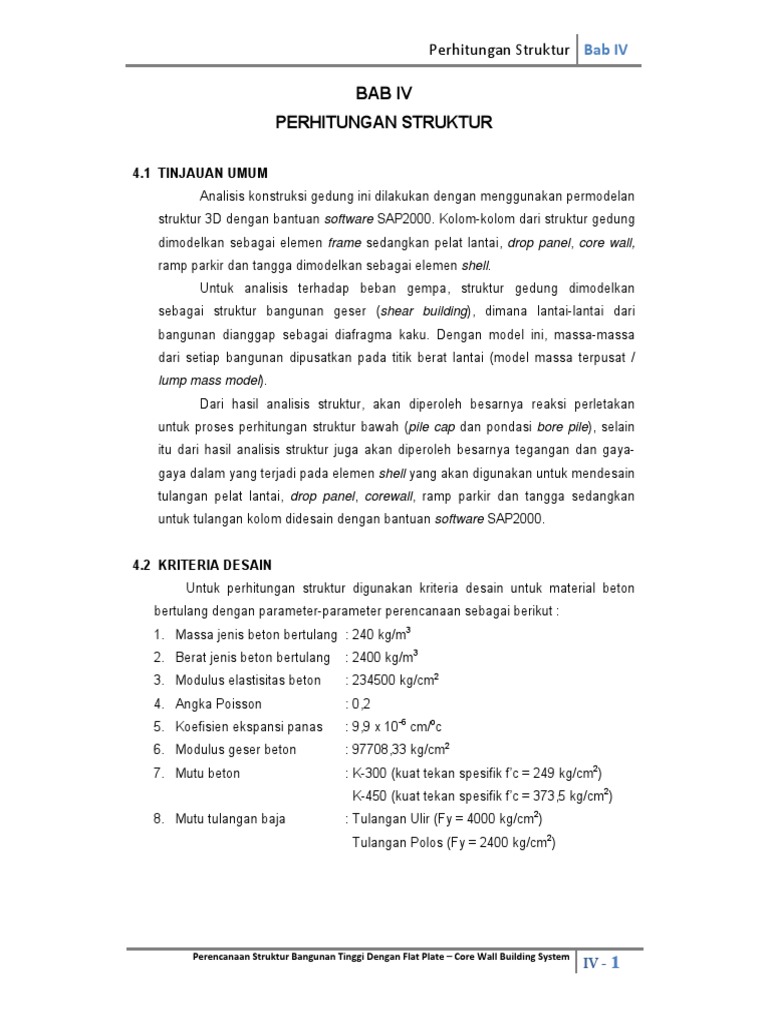

BAB IV
PERHITUNGAN STRUKTUR
4.1 TINJAUAN UMUM

Analisis konstruksi gedung ini dilakukan dengan menggunakan permodelan
struktur 3D dengan bantuan software SAP2000. Kolom-kolom dari struktur gedung
dimodelkan sebagai elemen frame sedangkan pelat lantai, drop panel, core wall,
ramp parkir dan tangga dimodelkan sebagai elemen shell.
Untuk analisis terhadap beban gempa, struktur gedung dimodelkan
sebagai struktur bangunan geser (shear building), dimana lantai-lantai dari
bangunan dianggap sebagai diafragma kaku. Dengan model ini, massa-massa
dari setiap bangunan dipusatkan pada titik berat lantai (model massa terpusat /
lump mass model).
Dari hasil analisis struktur, akan diperoleh besarnya reaksi perletakan
untuk proses perhitungan struktur bawah (pile cap dan pondasi bore pile), selain
itu dari hasil analisis struktur juga akan diperoleh besarnya tegangan dan gaya-
gaya dalam yang terjadi pada elemen shell yang akan digunakan untuk mendesain
tulangan pelat lantai, drop panel, corewall, ramp parkir dan tangga sedangkan
untuk tulangan kolom didesain dengan bantuan software SAP2000.
4.2 KRITERIA DESAIN

Untuk perhitungan struktur digunakan kriteria desain untuk material beton
bertulang dengan parameter-parameter perencanaan sebagai berikut :
1. Massa jenis beton bertulang : 240 kg/m3
2. Berat jenis beton bertulang : 2400 kg/m3
3. Modulus elastisitas beton : 234500 kg/cm2
4. Angka Poisson : 0,2
5. Koefisien ekspansi panas : 9,9 x 10-6 cm/oc
6. Modulus geser beton : 97708,33 kg/cm2
7. Mutu beton : K-300 (kuat tekan spesifik f’c = 249 kg/cm2)
K-450 (kuat tekan spesifik f’c = 373,5 kg/cm2)
8. Mutu tulangan baja : Tulangan Ulir (Fy = 4000 kg/cm2)
Tulangan Polos (Fy = 2400 kg/cm2)
IV - 1
Perencanaan Struktur Bangunan Tinggi Dengan Flat Plate – Core Wall Building System
Perhitungan Struktur Bab IV
4.3 ANALISIS STRUKTUR

4.3.1 Beban Mati (Dead Load)
Berat sendiri elemen struktur terdiri dari berat sendiri elemen kolom,
drop panel, pelat lantai, ramp parkir, tangga dan corewall. Berat sendiri
elemen struktural tersebut akan dihitung otomatis sebagai self weight oleh
software SAP2000.
Selain berat sendiri elemen struktural, pada beban mati juga terdapat
beban lain yang berasal dari elemen arsitektural bangunan, yaitu :
1. Beban lantai (spesi + keramik) : 50 kg/m2
2. Beban plafond : 50 kg/m2
3. Beban dinding setinggi (4 m) : 4 m x 250 kg/m2 = 1000 kg/m
4. Beban dinding lantai parkir (1 m) : 1 m x 250 kg/m2 = 250 kg/m
4.3.2 Beban Hidup (Live Load)

Beban hidup pada lantai gedung diambil sebesar 250 kg/m2, sedangkan
untuk lantai parkir dan lantai ramp parkir diambil sebesar 400 kg/m2, sesuai
dengan standar Tata Cara Perencanaan Pembebanan Untuk Rumah Dan
Gedung 1987.
4.3.3 Beban Gempa (Quake Load)

Analisis struktur terhadap beban gempa mengacu pada Standar
Perencanaan Ketahanan Gempa untuk Rumah dan Gedung (SNI 03-1726-
2002). Analisis struktur terhadap beban gempa pada gedung dilakukan
dengan Metode Analisis Dinamik Spektrum Respon. Besarnya beban gempa
nominal pada struktur bangunan dihitung dengan rumus:
W .C.I
V=
R
Dimana :
V = Beban gempa
W = Berat bangunan
I = Faktor keutamaan struktur
R = Faktor reduksi gempa
C = Koefisien respon gempa.
IV - 2
4.3.3.1 Faktor Keutamaan Struktur (I)

Dari Tabel Faktor Keutamaan Bangunan (SNI 03-1726-2002,
halaman 18), besarnya faktor keutamaan struktur (I) untuk gedung
umum seperti untuk perkantoran dan parkir diambil sebesar 1.
4.3.3.2 Faktor Reduksi Gempa (R)

Dari tabel Faktor Reduksi Gempa (SNI 03-1726-2002, halaman 23),
Struktur Gedung ini termasuk dalam kategori struktur sistem ganda
struktur rangka penahan momen khusus dengan dinding geser beton
bertulang (tingkat daktilitas penuh) besarnya nilai faktor reduksi
gempa R= 8,5.
4.3.3.3 Penentuan Jenis Tanah

Jenis tanah ditetapkan sebagai tanah keras, tanah sedang dan tanah
lunak apabila untuk lapisan setebal maksimum 30 meter paling atas
dipenuhi syarat-syarat yang tercantum dalam tabel 4.1.
Tabel 4.1 Jenis tanah berdasarkan SNI 03-1726-2002

T Kec rambat gelombang Nilai hasil Test Penetrasi Kuat geser niralir
Standar rata-rata rata-rata
a
Jenis tanah geser rata-rata vs
(m/det) N S u (kPa)
bTanah Keras
v s ≥ 350 N ≥ 50 S u ≥ 100
e
Tanah Sedang 175 ≤ v s < 350 15 ≤ N < 50 50 ≤ S u < 100
l
v s < 175 N < 15 S u < 50
Tanah Lunak Atau, setiap profil dengan tanah lunak yang tebal total lebih dari 3 m dengan
4 PI > 20, wn ≥ 40% dan Su < 25 kPa
.
Tanah Khusus Diperlukan evaluasi khusus di setiap lokasi
Perhitungan Nilai hasil Test Penetrasi Standar rata-rata ( N ) :
∑t i
N = m
i =1
∑t
i =1
i / Ni
dimana:
ti = tebal lapisan tanah ke-i
Ni = nilai hasil Test Penetrasi Standar lapisan tanah ke-i
m = jumlah lapisan tanah yang ada di atas batuan dasar
IV - 3
Tabel 4.2 Hasil Nilai hasil Test Penetrasi Standar rata-rata ( N )
Lapis Ke- t (m) N t/N
1 2,00 – 2,45 2 0,225

2 4,00 – 4,45 4 0,1125
3 6,00 – 6,45 5 0,09
4 8,00 – 8,45 30 0,015
5 10,00 - 10,45 20 0,0225
6 12,00 - 12,45 25 0,018
7 14,00 - 14,45 35 0,013
8 16,00 - 16,45 36 0,0125
9 18,00 - 18,45 28 0,0161
10 20,00 - 20,45 30 0,015
11 22,00 - 22,45 30 0,015
12 24,00 - 24,45 35 0,013
13 26,00 - 26,45 30 0,015
14 28,00 - 28,45 30 0,015
15 30,00 - 30,45 30 0,015
Jumlah 30,45 0,6126
30,45
N= = 49,706
0,6126
Dari Tabel 4.1 Jenis-Jenis Tanah, untuk kedalaman 30,45 meter
dengan Nilai hasil Test Penetrasi Standar rata-rata ( N ) = 49,706 (15

≤ N < 50), maka tanah di bawah bangunan merupakan tanah sedang.
4.3.3.4 Penentuan Zona Wilayah Gempa

Berdasarkan Peta Wilayah Gempa Indonesia (SNI 03-1726-2002,
halaman 30), Gedung diasumsikan berlokasi di wilayah gempa 2 dari
zona gempa Indonesia. Diagram Respon Spektrum Gempa Rencana
untuk wilayah gempa 2, diperlihatkan pada gambar 4.1.
IV - 4
Gambar 4.1 Spektrum Respon Gempa Wilayah 2
Tabel 4.3 Koefisien Gempa (C) untuk kondisi tanah sedang

Periode Getar Koefisien Gempa
T (detik) (C)
0,00 0,1500
0,20 0,3800
0,60 0,3800
0,70 0,3286
0,80 0,2875
0,90 0,2556
1,00 0,2300
1,25 0,1840
1,50 0,1533
1,75 0,1314
2,00 0,1150
2,25 0,1022
2,50 0,0920
2,75 0,0836
3,00 0,0767
3,25 0,0708
3,50 0,0657
3,75 0,0613
4,00 0,0575
4,25 0,0541
4,50 0,0511
Sumber : Standar Perencanaan Ketahanan Gempa untuk Rumah
dan Gedung (SNI 03-1726-2002)
IV - 5
4.3.3.5 Penentuan Berat, Massa dan lokasi titik berat tiap Lantai
Besarnya beban gempa sangat dipengaruhi oleh berat dari
bangunan, oleh karena itu perlu dihitung berat dari masing-masing
lantai bangunan. Berat dari setiap lantai bangunan diperhitungkan
dengan meninjau beban yang bekerja di atasnya, berupa beban mati
dan beban hidup.
Karena kemungkinan terjadinya gempa bersamaan dengan
beban hidup yang bekerja penuh pada bangunan adalah kecil, maka
beban hidup yang bekerja dapat direduksi besarnya.
Berdasarkan standar pembebanan yang berlaku di Indonesia,
kombinasi pembebanan yang ditinjau bekerja pada lantai bangunan,
yaitu 100% beban mati ditambah 30% beban hidup.
Wt = 100 % DL + 30 % LL = DL + 0,3 LL
Dimana :
DL = Beban mati (berat sendiri) struktur pada setiap lantai gedung.
LL = Beban hidup total (beban berguna) pada setiap lantai gedung.
Perhitungan berat dan lokasi titik berat tiap lantai bangunan dihitung
menggunakan bantuan software SAP2000. Perhitungan ini
menggunakan permodelan struktur statis tertentu dengan tumpuan
jepit di salah satu ujungnya, dengan beban merata dan beban dinding
bekerja pada lantai bangunan seperti yang ditunjukkan pada gambar
di bawah ini :
Gambar 4.2 Struktur dengan tumpuan jepit disalah satu ujung
Dari model struktur di atas, maka perhitungan berat bangunan dan

titik berat lantai dapat dianalisis dengan bantuan software SAP2000.
IV - 6
Langkah-langkah perhitungan berat bangunan dengan software

SAP2000 adalah sebagai berikut :
1) Membuat model dan konfigurasi struktur tiap lantai bangunan
dengan software SAP2000. Pemodelan perhitungan berat
perlantai bangunan tersebut dibuat dengan menghilangkan kolom-
kolom pada bangunan, sehingga tiap lantai dapat dihitung sebagai
struktur yang terpisah satu dengan yang lainnya. Salah satu ujung
dari lantai tersebut diberi tumpuan jepit.
2) Mendefinisikan kasus beban dan kombinasi pembebanan yang
digunakan, yaitu : Kombinasi Beban = 1 DL + 0,3 LL
3) Hasil analisis dari software SAP2000 diperoleh reaksi tumpuan
berupa gaya vertikal (F3) dan momen pada arah x (M1) dan arah y
(M2). Berdasarkan prinsip kesetimbangan pada konstruksi statis
tertentu, yaitu ΣV = 0, maka besar gaya vertikal yang terjadi pada
tumpuan jepit (F3) sama dengan berat dari lantai yang ditinjau.
Gambar 4.3 Pemodelan Perhitungan Berat Lantai Pada Basement
Massa tiap lantai dapat diperoleh dari berat tiap lantai dibagi dengan
percepatan gravitasi (g = 9,81 m/dtk2)
W
M=
g
Dimana :
M = Massa tiap lantai (Ton.s2/m)
W = Berat lantai (Ton)
g = Percepatan gravitasi (m/s2)
Dengan model massa terpusat untuk analisis beban gempa, massa

tiap lantai dari struktur diletakkan pada joint yang merupakan titik berat
masing-masing lantai sebagai Joint Masses.
IV - 7
∑
=
x=
i1 y= =i
∑
iW
1n
Perhitungan titik berat tiap lantai dari gedung diperoleh dengan

membagi momen dengan reaksi tumpuan yang terjadi dari hasil
perhitungan berat lantai pada software SAP2000.
Perhitungan lokasi titik berat tiap lantai tersebut mengacu pada teori
statis momen berikut ini :
Gambar 4.4. Lantai dengan segmen pelat yang luasannya berbeda
Perhitungan titik berat lantai :
dan
Dimana :
x = Titik berat lantai arah x (m)
y = Titik berat lantai arah y (m)

Wi = Berat masing-masing segmen area pelat lantai (Ton)
xi = Titik berat masing-masing segmen area pelat arah x (m)
yi = Titik berat masing-masing segmen area pelat arah y (m)
n = Jumlah segmen area pelat
IV - 8
Suatu lantai dengan luas segmen area pelat lantai yang

berbeda-beda dan titik acuan sebagai tumpuan jepit pada salah satu
ujungnya (sebelah kiri bawah). Masing–masing area pelat mempunyai
dimensi yang berbeda, sehingga mempunyai berat (W) yang berbeda
pula. Berat area pelat adalah W1, W2, W3, s/d Wi Area pelat tersebut
mempunyai titik berat x1,y1; x2,y2; x3,y3; s/d xi,yi.
Untuk mencari titik berat lantai dihitung dengan cara membagi
penjumlahan hasil kali masing-masing berat area pelat dan titik berat
area pelat dengan penjumlahan semua berat area pelat.
Dari hasil analisis software SAP2000 diperoleh reaksi vertikal
(F3), momen arah x (M1) dan momen arah y (M2). Reaksi vertikal yang
terjadi pada tumpuan jepit (F3) sama dengan berat dari lantai yang
ditinjau, sedangkan momen arah x (M1) dan momen arah y (M2)
merupakan momen hasil dari perkalian berat elemen lantai dengan titik
berat masing-masing elemen lantai.
Dari contoh kasus di atas dapat diketahui bahwa untuk
menghitung titik berat dari lantai menggunakan hasil progam SAP
2000 adalah sebagai berikut :
M1 M2
x= dan y =
F3 F3
Contoh perhitungan titik berat pada lantai gedung dari hasil output
software SAP2000 adalah sebagai berikut :
Momen arah x (M1) = 42452 ton.m

Momen arah y (M2) = 66798 ton.m
Reaksi vertikal (F3) = 2653 ton.
M2 66798
x= = = 25 m
F3 2653
M1 42452
y= = = 16 m
F3 2653
IV - 9
Tabel 4.4 Berat lantai dan lokasi titik berat lantai gedung
Berat Massa Mx My x y
Lantai
2
(Ton) (Ton.s /m) (Ton-m) (Ton-m) (m) (m)
Basement-2
s/d 2694 275 43102 71671 27 16
Lantai 3
Lantai 3
s/d 2653 271 43452 66798 25 16
Lantai 8
Lantai 8
s/d 2277 232 36422 57093 25 16
Lantai 21
Lantai 21
s/d 1892 193 30263 47167 25 16
Lantai 24
4.3.3.6 Analisis Spectrum Respon dan Pembatasan Waktu Getar

Berdasarkan SNI Gempa 2002, struktur bangunan gedung
beraturan harus memenuhi beberapa persyaratan, tinggi struktur
gedung diukur dari taraf penjepitan lateral tidak lebih dari 10 tingkat
atau 40 m. Sedangkan gedung ini memiliki tinggi struktur gedung 106
m diukur dari taraf penjepitan lateral.
Oleh karena itu, bangunan ini tidak memenuhi syarat struktur
bangunan gedung beraturan dan beban gempa yang bekerja pada
struktur dihitung dengan metode analisis dinamis ragam spektrum
respon dengan bantuan software SAP2000.
• Kombinasi pembebanan yang ditinjau di dalam analisis :

Kombinasi 1 = 1,2 D + 1,6 L
Kombinasi 2 = 1,2 D + 1,0 L + 1,0 (I/R) Ex + 0,3 (I/R) Ey
= 1,2 D + 1,0 L + 0,118 Ex + 0,035 Ey
Kombinasi 3 = 1,2 D + 1,0 L + 0,3 (I/R) Ex + 1,0 (I/R) Ey
= 1,2 D + 1,0 L + 0,035 Ex + 0,118 Ey
• Model massa terpusat

Struktur bangunan gedung dimodelkan sebagai struktur dengan
massa-massa terpusat pada bidang lantainya (lump-mass model).
Dengan menggunakan model ini, massa dari suatu lantai bangunan
dipusatkan pada titik berat lantainya. Untuk membuat model massa
IV - 10
terpusat (lump mass model) dari struktur, maka joint-joint yang

terdapat pada satu lantai harus dikekang (constraint).
Hal ini dimaksudkan agar joint-joint ini dapat berdeformasi
secara bersama-sama, jika pada lantai yang bersangkutan mendapat
pengaruh gempa.
Besarnya massa terpusat di tiap lantai dapat dilihat pada tabel
4.4 dimana Massa lantai diinput sebagai Joint Masses pada software
SAP2000.
• Analisis Modal
Analisis modal digunakan untuk mengetahui perilaku dinamis
suatu struktur bangunan sekaligus periode getar alami. Parameter
yang mempengaruhi analisa modal adalah massa bangunan dan
kekakuan lateral bangunan. Analisa modal digunakan sebagai dasar
pengerjaan analisis ragam spektrum respon dalam perhitungan
beban gempa.
Dalam perhitungan struktur gedung ini analisis modal dilakukan
dengan analisis eigen-vector. Dalam analisis modal ini, waktu getar
yang akan ditinjau adalah 24 ragam getar (mode shape) pada
struktur gedung.
Efektifitas penentuan jumlah ragam getar yang akan ditinjau
pada struktur gedung dapat dilihat dari hasil analisis pada software
SAP2000. Jumlah ragam getar yang akan kita tinjau dapat dianggap
cukup efektif jika persentase beban dinamik yang bekerja sudah lebih
dari 90% pada Modal Load Participation Ratios. Hasil analisis Modal
Load Participation Ratios sebagai berikut :
M O D A L L O A D P A R T I C I P A T I O N R A T I O S
CASE: MODAL
LOAD, ACC, OR LINK/DEF STATIC DYNAMIC EFFECTIVE

(TYPE) (NAME) (PERCENT) (PERCENT) PERIOD
ACC UX 99.9799 89.3928 3.277899

ACC UY 99.9935 92.9408 3.987633
ACC UZ 95.6533 69.1706 0.301995
ACC RX 99.9991 98.3811 4.039327
ACC RY 99.9970 96.4737 3.322151
ACC RZ 99.9868 91.0130 3.801968
(*) NOTE: DYNAMIC LOAD PARTICIPATION RATIO EXCLUDES LOAD

APPLIED TO NON-MASS DEGREES OF FREEDOM
IV - 11
Untuk mendefinisikan waktu getar dilakukan perhitungan dalam

modal analysis case. Dari hasil analisis dengan software SAP2000
dapat diketahui bahwa waktu getar terbesar pada struktur gedung
adalah 4,04 detik. Hasil analisis perhitungan periode getar struktur
dapat dilihat berikut ini.
E I G E N M O D A L A N A L Y S I S 10:33:19
CASE: MODAL
USING STIFFNESS AT ZERO (UNSTRESSED) INITIAL CONDITIONS
NUMBER OF STIFFNESS DEGREES OF FREEDOM = 27240

NUMBER OF MASS DEGREES OF FREEDOM = 9400
MAXIMUM NUMBER OF EIGEN MODES SOUGHT = 32
MINIMUM NUMBER OF EIGEN MODES SOUGHT = 1
NUMBER OF RESIDUAL-MASS MODES SOUGHT = 0
NUMBER OF SUBSPACE VECTORS USED = 24
RELATIVE CONVERGENCE TOLERANCE = 1.00E-09
FREQUENCY SHIFT (CENTER) (CYC/TIME) = .000000

FREQUENCY CUTOFF (RADIUS) (CYC/TIME) = -INFINITY-
ALLOW AUTOMATIC FREQUENCY SHIFTING = NO
Found mode 1 of 32: EV= 2.4148266E+00, f= 0.247322, T= 4.043309

NUMBER OF EIGEN MODES FOUND = 32

NUMBER OF ITERATIONS PERFORMED = 39
NUMBER OF STIFFNESS SHIFTS = 0
IV - 12
• Pembatasan waktu getar fundamental struktur

Untuk mencegah penggunaan struktur yang terlalu fleksibel, nilai
waktu getar struktur fundamental harus dibatasi. Dalam SNI 03–
1726–2002 diberikan batasan sebagai beikut :
T<ξn
Dimana :
T = Waktu getar stuktur fundamental (detik)
n = Jumlah tingkat gedung
ξ = koefisien pembatas yang ditetapkan berdasarkan tabel 4.5
Tabel 4.5 Koefisien Pembatas Waktu Getar Struktur

Wilayah Gempa Koefisien pembatas (ξ)
1 0,20
2 0,19
3 0,18
4 0,17
5 0,16
6 0,15
Sumber : Standar Perencanaan Ketahanan Gempa untuk Rumah
dan Gedung (SNI 03-1726-2002)
Pembatas waktu getar pada gedung :

T < ξ n = T < 0,19 x 24
T < 4,56 detik
T maksimal yang terjadi = 4,04 detik < 4,56 detik (aman)
`
IV - 13
Gambar 4.5. Bentuk Deformasi Struktur akibat ragam getar pertama

(Periode Getar 1 = 4,04 detik)
4.4 PERHITUNGAN STRUKTUR BAWAH

Struktur bawah / pondasi suatu bangunan harus diperhitungkan terhadap gaya
aksial, geser, dan momen lentur. Pada struktur bawah gedung ini direncanakan
menggunakan pondasi bore pile dan pile cap.
4.4.1 Perhitungan Pondasi Bore Pile

• Dasar Analisa Perhitungan
Direncanakan pondasi yang akan digunakan adalah pondasi bore pile
dengan perimbangan sebagai berikut:
a. Kemudahan dalam pelaksanaan.
b. Mempunyai angka efisiensi yang lebih besar dalam waktu
pelaksanaan dibandingkan dengan pondasi tiang pancang.
c. Tingkat kebisingan yang minim.
d. Kemampuan yang baik dalam menahan beban struktur.
e. Tidak mempengaruhi pondasi gedung di sekitar lokasi.
• Rencana Dimensi Tiang

Tiang pondasi bored pile direncanakan dengan dimensi sebagai berikut:
Pondasi dengan diameter 100 cm.
IV - 14
Diameter (D) = 1,0 m

Luas penampang (A) = 0,785 m2
Keliling (U) = 3,142 m
• Kondisi Tanah Dasar

Berdasarkan data tanah, didapatkan data tanah pada kedalaman 30 m.
N SPT = 59
• Perhitungan Daya Dukung Tiang Tunggal

Daya Dukung Tiang Berdasarkan N-SPT
(qd × A) + (U × Σli f i )
P= − WBp
SF
Dimana :
qd = Daya dukung tanah (Ton/m2)
A = Luas penampang bore pile (m2)
U = Keliling bore pile (m)
SF = Safety Factor (2,5 ~ 3)
WBp = Berat Bore Pile (Ton)
Nilai qd untuk pondasi tiang yang dicor di teMPAt diambil berdasarkan tabel
dibawah ini :
Tabel 4.6 Nilai qd untuk pondasi tiang yang dicor di tempat.

Jenis Tanah Nilai SPT Qd (t/m2)
N > 50 750
Lapisan Kerikil 50 > N > 40 525
40 > N > 30 300
Lapisan berpasir N > 30 300
Lapisan lempung keras 3 qu
Tanah pada kedalaman 30 m adalah pasir berkerikil hitam dengan kondisi

sangat padat (N > 50) maka qd= 750 Ton/m2. Untuk intensitas gaya geser
dinding tiang (fi) pada tiang yang dicor di tempat adalah N/2, tetapi tidak
boleh lebih besar dari 12.
IV - 15
Tabel 4.7. Perhitungan Σlifi

Tebal
Kedalaman Jenis Tanah N fi (t/m2) lifi (t/m)
lapisan
Lempung kelanauan
0,0 - 8,0 8 4,7 2,35 18,8
berpasir
8,0 – 11,0 3 Pasir kelanauan 24 12 36
11,0 – 14,0 3 Cadas muda 34 12 36
14,0 – 16,5 3,5 Pasir halus 34,5 12 42
16,5 – 20,0 3,5 Cadas muda 46 12 42
20,0 – 23,5 3,5 Batu lempung 60,5 12 42
23,5 – 25,0 1,5 Pasir halus 70 12 18
25,0 – 27,0 2 Cadas kepasiran 56 12 24
27,0 – 30,0 3 Batu lempung kepasiran 64,5 12 36
Jumlah 294,8
Pondasi dengan diameter 1 m.

(q d × A) + (U × Σli f i )
P=
2,5
(
− 0,25 × π × d 2 × L )
(750 × 0,785) + (3,142 × 294,8)
P=
2,5
(
− 0,25 × π × 12 × 20 )
P = 590,297 Ton
Jumlah bore pile di tiap-tiap kolom dihitung dengan membagi reaksi

tumpuan vertikal pada masing-masing kolom dengan daya dukung 1 bore
pile. Untuk kemudahan dalam pelaksanaan dan perhitungan, jumlah bore
pile di tiap kolom diambil menjadi 2, 4, 6 dan 8 buah bore pile.
Sedangkan untuk jumlah bore pile dibawah ruang core wall dihitung
dengan menjumlah semua reaksi vertikal pada tumpuan core wall dan
membaginya dengan daya dukung 1 buah bore pile.
Jumlah bore pile dapat dilihat pada tabel 4.8 berikut ini :
IV - 16
Tabel 4.8. Jumlah Bore Pile

Titik Reaksi Vertikal Jumlah Bore Pile
Tumpuan (Ton) Perlu Terpasang
1 2273.55 3.9 4
2 2201.59 3.7 4
3 2201.59 3.7 4
4 2273.55 3.9 4
5 2122.93 3.6 4
6 2050.97 3.5 8
7 2050.97 3.5 8
8 2122.93 3.6 4
9 1922.11 3.3 6
15 1922.11 3.3 8
20 3536.92 6.0 6
23 3536.92 6.0 6
28 598.46 1.0
29 3533.38 6.0
6
30 544.97 0.9
31 22.12 0.0
38 22.12 0.0
39 544.97 0.9
6
40 3533.38 6.0
41 598.46 1.0
42 2127.70 3.6 4
43 1994.09 3.4 8
44 1994.09 3.4 8
45 2127.70 3.6 4
46 1913.95 3.2 4
47 1780.34 3.0 4
48 1780.34 3.0 4
49 1913.95 3.2 4
50 1771.45 3.0 4
51 1637.84 2.8 4
52 1637.84 2.8 4
53 1771.45 3.0 4
54 1495.34 2.5 4
55 1495.34 2.5 4
10 479.60 0.8
11 705.79 1.2
12 892.71 1.5
13 705.79 1.2
14 479.60 0.8
16 623.89 1.1
17 623.89 1.1
18 606.71 1.0
19 606.71 1.0
21 392.79 0.7
22 392.79 0.7 20
24 571.67 1.0
25 571.67 1.0
26 554.50 0.9
27 554.50 0.9
32 393.57 0.7
33 444.05 0.8
34 235.38 0.4
35 235.38 0.4
36 444.05 0.8
37 393.57 0.7
IV - 17
• Permodelan Struktur Bored pile

Perhitungan bore pile dibuat dengan bantuan software SAP2000, dimensi yang
diinput sesuai dengan rencana dimensi bore pile yaitu diameter 100 cm dan
panjang 20 m. Beban yang dimasukkan pada permodelan bore pile adalah nilai
reaksi terbesar dari permodelan struktur pile cap.
Sedangkan untuk tumpuan digunakan model tumpuan spring untuk
memodelkan tumpuan bore pile pada tanah. ksv merupakan modulus of
subgrade tanah, didapat dari data tanah sebesar 117,50 kg/cm3. Angka ini
dikalikan dengan luas penampang / luas keliling bore pile lalu diinput sebagai
kekakuan tumpuan pegas (spring stiffness).
• Perhitungan Efisiensi Bore Pile

¾ Pile Cap 1
θ ⎡ (n − 1)m + (m − 1)n ⎤
Eff = 1 −
90 ⎢⎣ ( m × n) ⎥
⎦
26,57 ⎡ (1 − 1)2 + (2 − 1)1⎤
Eff = 1 −
90 ⎢⎣ (2 × 1) ⎥
⎦
Eff = 85,24 %
¾ Pile Cap 2
θ ⎡ (n − 1)m + (m − 1)n ⎤
Eff = 1 −
90 ⎢⎣ ( m × n) ⎥
⎦
26,57 ⎡ (2 − 1)2 + (2 − 1)2 ⎤
Eff = 1 −
90 ⎢⎣ (2 × 2) ⎥
⎦
Eff = 70,48 %
¾ Pile Cap 3
θ ⎡ (n − 1)m + (m − 1)n ⎤
Eff = 1 −
90 ⎢⎣ ( m × n) ⎥
⎦
26,57 ⎡ (3 − 1)2 + (2 − 1)3 ⎤
Eff = 1 −
90 ⎢⎣ (3 × 2) ⎥
⎦
Eff = 65,56 %
IV - 18
¾ Pile Cap 4
θ ⎡ (n − 1)m + (m − 1)n ⎤
Eff = 1 −
90 ⎢⎣ ( m × n) ⎥
⎦
26,57 ⎡ (3 − 1)3 + (3 − 1)3 ⎤
Eff = 1 −
90 ⎢⎣ (3 × 3) ⎥
⎦
Eff = 60,64 %
¾ Pile Cap 5
θ ⎡ (n − 1)m + (m − 1)n ⎤
Eff = 1 −
90 ⎢⎣ ( m × n) ⎥
⎦
18,43 ⎡ (4 − 1)5 + (5 − 1)4 ⎤
Eff = 1 −
90 ⎢⎣ (4 × 5) ⎥
⎦
Eff = 68,26 %
4.4.2 Perhitungan Pile Cap

Pile cap berfungsi untuk menyalurkan beban dari kolom-kolom pada struktur
atas ke pondasi bore pile. Reaksi tumpuan dari permodelan struktur gedung
utama digunakan sebagai beban dalam perhitungan pile cap, sedangkan output
reaksi perletakan nya digunakan untuk mendesain tulangan bore pile.
• Rencana Tebal dan Dimensi Pile Cap

Agar tidak terjadi penurunan yang berbeda-beda pada pondasi bore pile,
digunakan pile cap. Pile cap direncanakan untuk menyalurkan gaya aksial
dari kolom kepada bored pile. Ada lima tipe pile cap yang digunakan pada
struktur gedung ini.
Tabel 4.9. Tipe dan dimensi Pile Cap

Tipe Jumlah Tebal Lebar Panjang Luas
Pile Cap Tiang (m) (m) (m) (m2)
Pile Cap – 1 2 2 2 4 8
Pile Cap – 2 4 2 4 4 16
Pile Cap – 3 6 2 4 6 24
Pile Cap – 4 8 2 6 6 36
Pile Cap – 5 20 2.5 14 16 224
IV - 19
• Permodelan Struktur Pile cap

Pondasi pile cap dimodelkan sebagai berikut :
Gambar 4.6. Permodelan Pile Cap 1 (2 Bore Pile)
IV - 20
IV - 21
Perhitungan luas tulangan pile cap yang dibutuhkan menggunakan

bantuan software SAP2000. Pile cap dimodelkan sebagai balok dengan
tebal 2 m, dan lebar 1 m yang menggunakan tumpuan jepit di salah satu
ujungnya.
Lalu, momen dari hasil analisis ditempatkan di ujung yang lain sebagai
beban terpusat, untuk menciptakan momen sebesar yang terjadi pada pile
cap. Dari pemodelan struktur seperti itu, dapat diperoleh luas tulangan
yang dibutuhkan pada pile cap.
• Input beban pada perhitungan Pile Cap

Gaya yang diinput untuk perhitungan tulangan pile cap yaitu :
Tabel 4.10. Input beban untuk perhitugan tulangan Pile Cap 1, 2, 3, 4

Tipe F1 F2 F3 M1 M2 M3
Pile Cap (Ton) (Ton) (Ton) (Ton.m) (Ton.m) (Ton.m)
Pile Cap – 1 6.592 14.202 1495.34 30.292 10.558 0.22
Pile Cap – 2 26.02 16.60 2273.55 35.05 29.53 0.22
Pile Cap – 3 71.45 45.62 3536.92 24.82 42.75 0.07
Pile Cap – 4 -135.51 145.82 4698.94 42.52 1685.08 17.24
Sedangkan untuk perhitungan pile cap 5 beban yang diinput adalah reaksi
tumpuan dari model corewall besarnya beban adalah sebagai berikut :
Tabel 4.11. Input beban untuk perhitugan tulangan Pile Cap 5

Titik F1 F2 F3 M1 M2 M3
(No. Joint) (Ton) (Ton) (Ton) (Ton.m) (Ton.m) (Ton.m)
10 63.32 61.71 479.60 1.07 1.57 0.00
11 0.71 13.45 705.79 2.53 0.77 0.01
12 1.01 16.75 892.71 3.48 1.04 0.00
13 0.71 13.45 705.79 2.53 0.77 -0.01
14 63.32 -48.48 479.60 1.07 1.57 0.04
16 18.60 0.44 623.89 0.46 3.91 0.00
17 18.60 0.44 623.89 0.46 3.91 0.00
18 18.60 0.45 606.71 0.46 3.91 0.00
19 18.60 0.45 606.71 0.46 3.91 0.00
21 12.40 0.30 392.79 0.31 2.53 0.00
22 12.40 0.30 392.79 0.31 2.53 0.00
24 18.60 0.45 571.67 0.46 3.91 0.00
25 18.60 0.45 571.67 0.46 3.91 0.00
26 18.60 0.45 554.50 0.47 3.91 0.00
27 18.60 0.45 554.50 0.47 3.91 0.00
IV - 22
32 -38.82 52.59 393.57 1.10 1.57 0.00

33 0.60 -4.34 444.05 2.53 0.63 0.00
34 0.22 -55.20 235.38 0.57 0.29 0.02
35 0.22 67.28 235.38 1.75 0.29 -0.02
36 0.60 23.45 444.05 1.82 0.63 0.00
37 -38.82 -40.17 393.57 1.10 1.57 0.04
• Perhitungan Tulangan Pile Cap

Dari hasil analisis diperoleh besarnya momen pada masing-masing pile cap
sebagai berikut :
Tabel 4.12. Momen yang terjadi pada Pile Cap

Tipe M11 Maks M11 Min M22 Maks M22 Min
Pile Cap (Ton.m/m) (Ton.m/m) (Ton.m/m) (Ton.m/m)
Pile Cap – 1 244 505 129 230
Pile Cap – 2 974 157 989 171
Pile Cap – 3 1383 233 1325 172
Pile Cap – 4 1800 915 2430 296
Pile Cap – 5 438 162 480 112
Gambar 4.11. Momen arah 1-1 dan 2-2 pada Pile Cap 1 (2 Bore Pile)
IV - 23
Luas tulangan pile cap yang dibutuhkan dan tulangan yang terpasang adalah
sebagai berikut :
Tabel 4.13. Luas Tulangan yang dibutuhkan pada Pile Cap

Tipe M11 Bawah M11 Atas M22 Bawah M22 Atas
2 2 2 2
Pile Cap (mm ) (mm ) (mm ) (mm )
Pile Cap – 1 2344,27 4882,88 1235.96 2209.02
Pile Cap – 2 8394.93 1749.54 8522.73 1908.60
Pile Cap – 3 12119.30 2600.06 11582.30 1915.01
Pile Cap – 4 14582.00 2670.70 14318.70 2312.71
Pile Cap – 5 9479.80 4548.79 10434.40 3130.03
IV - 24
Tabel 4.14. Tulangan yang dipasang pada Pile Cap

Tipe M11 Bawah M11 Atas M22 Bawah M22 Atas
2 2 2 2
Pile Cap (mm ) (mm ) (mm ) (mm )
Pile Cap – 1 3D25-100 2D25-100 3D25-100 2D25-100
Pile Cap – 2 3D25-100 2D25-100 3D25-100 2D25-100
Pile Cap – 3 3D25-100 2D25-100 3D25-100 2D25-100
Pile Cap – 4 3D25-100 2D25-100 3D25-100 2D25-100
Pile Cap – 5 3D25-100 2D25-100 3D25-100 2D25-100
• Perhitungan Tulangan Bore Pile

Dari hasil analisis dan desain diperoleh besarnya luas tulangan bore pile yang
dibutuhkan sebagai berikut :
Luas Tulangan Longitudinal = 7854 mm2
Diameter Tul. Longitudinal = D22 ( As = 380,13 mm2 )
Jumlah Tul. Longitudinal = 7854 mm2/380,13 mm2 = 20,66 ≈ 22
Tulangan Longitudinal yang dipasang 22D22 (As = 8362,92 mm2)
Luas Tulangan Geser = 0 mm2/mm

Diameter Tul. Geser = Ø10 ( A = 78,5 mm2 )
Tul. Geser Dipasang = Ø10-250 Tul. spiral praktis (As = 314 mm2)
Gambar Penulangan Bore Pile adalah sebagai berikut :
Gambar 4.16. Penulangan Bore Pile (d = 1 m, L = 20 m)
4.4 PERHITUNGAN PELAT LANTAI

Pelat lantai dihitung menggunakan bantuan software SAP2000. Hasil dari analisis
merupakan momen yang terjadi pada pelat lantai dan digunakan untuk
menghitung penulangan pelat lantai.
IV - 25
4.5.1 Penentuan Tebal Pelat Lantai

Berdasarkan buku “Tata Cara Perhitungan Struktur Beton untuk Gedung”
(SNI03-1728-2002 pasal 16.5(3)), ketebalan pelat yang digunakan dalam
sistem struktur flat plate biasanya memiliki ketebalan 125-250 mm. Jadi,
untuk ketebalan pelat lantai pada gedung ini diambil sebesar t = 250 mm.
4.5.2 Pembebanan pada pelat lantai

Beban yang bekerja pada pelat lantai berupa beban mati dan beban
hidup. Menurut Tata Cara Perencanaan Pembebanan Untuk Rumah Dan
Gedung (SNI 03-1727-1989), beban mati direncanakan sebesar 100
kg/m2 dan beban hidup sebesar 250 kg/m2 (untuk lantai perkantoran) dan
400 kg/m2 (untuk lantai parkir). Kombinasi pembebanan yang dipakai
adalah 120% beban mati ditambah 160% beban hidup.
Wt = 1.2 DL + 1.6 LL
Dimana : DL = Beban mati (berat sendiri) struktur.

LL = Beban hidup total (beban berguna).
4.5.3 Karakteristik Material Beton

Struktur pelat lantai direncanakan dengan menggunakan material beton
bertulang dengan mutu beton f’c = 25 MPa (K-300) dan mutu tulangan ulir
Fy = 400 MPa
4.5.4 Analisis dan Desain Penulangan Pelat Lantai

Dari hasil analisis diperoleh besarnya gaya-gaya dalam dan deformasi
struktur sebagai berikut :
• Momen arah 1-1 maksimum = 5824,45 kg.m/m
• Momen arah 1-1 minimum = -7764,72 kg.m/m
• Momen arah 2-2 minimum = -5099,40 kg.m/m
• Deformasi vertikal pada pelat
9 Lendutan akibat beban mati = 2,1 mm
9 Lendutan akibat beban hidup = 0,7 mm
9 Lendutan Total = 2,8 mm
L 10000
• Syarat lendutan yang terjadi = δ = = = 27,78 mm (Aman)
360 360
IV - 26
Gambar 4.17. Momen arah 1-1 dan 2-2 pada Pelat Lantai
• Perhitungan Tulangan Pelat Lantai

Perhitungan luas tulangan pelat lantai yang dibutuhkan menggunakan
bantuan dari software SAP2000. Pelat lantai dimodelkan sebagai balok
dengan tebal 25 cm, dan lebar 1 m yang menggunakan tumpuan jepit di
salah satu ujungnya.
Momen dari hasil analisis ditempatkan di ujung yang lain sebagai beban
terpusat, untuk menciptakan momen sesuai yang direncanakan. Dari
pemodelan struktur seperti itu, dapat diperoleh luas tulangan yang
dibutuhkan.
Tulangan arah 1-1

Momen arah 1-1 maksimum = 5824,45 kg.m/m
Momen arah 1-1 minimum = -7764,72 kg.m/m
As dibutuhkan untuk M1-1 maks = 1173 mm2/m
Direncanakan menggunakan tulangan dengan diameter 16 mm.
Luas satu tulangan = As1 = 1/4 x π x d2 = 0,25 x π x 162 = 201 mm2
Jumlah tulangan yang dibutuhkan = 1173 mm2/201 mm2 = 5,8
Jarak antar tulangan = 1000/5,8 = 172 mm
Sehingga tulangan yang dipakai adalah D16-150 (As = 1206 mm2)
As dibutuhkan untuk M1-1 min = 1589 mm2/m

Jumlah tulangan dibutuhkan = 1589 mm2/201 mm2 = 7,9
IV - 27
Tulangan arah 2-2

Momen arah 2-2 minimum = -5099,40 kg.m/m

4.5 PERHITUNGAN KOLOM

Analisis dan desain tulangan kolom dihitung dengan bantuan software SAP2000.
Hasil dari analisis berupa luasan tulangan pada kolom dan digunakan untuk
menetukan jumlah tulangan pokok dan tulangan geser / sengkang pada kolom.
4.6.1 Penentuan Dimensi Kolom

Dimensi kolom pada gedung ini direncanakan berbentuk persegi dengan
besar bervariasi seperti dapat dilihat dari Tabel 4.15.
Tabel 4.15 Lokasi dan Dimensi Kolom

No Lantai Elevasi (m) Dimensi Kolom (cm)
1 Basement 2 - Lantai Dasar -8 s/d 4 130 x130
2 Lantai 1 – Lantai 2 4 s/d 14 120 x 120
IV - 28

Kuat Tekan Beton (f’c) = 37,35 MPa (K-450)
Mutu Tulangan pokok Fy = 400 MPa (Ulir D = 32 mm)
Mutu sengkang Fys = 240 MPa (Polos Ф = 12 mm)
4.6.3 Analisis dan Desain Penulangan Kolom

Dari hasil analisis dan desain kolom pada software SAP2000 diperoleh
besarnya Luasan tulangan yang dibutuhkan pada kolom adalah sebagai
berikut :
Tabel 4.16 Luas Tulangan yang dibutuhkan kolom

Tulangan Pokok Sengkang 1-1 Sengkang 2-2
Dimensi Kolom 2 2
mm mm /mm mm2/mm
K-130x130 A 57732.456 0 0
K-130x130 B 33385,717 0 0
K-120x120 A 44829.99 0 0
K-120x120 B 27322,313 0 0
K-110x110 A 45281.103 0 0
K-110x110 B 22783,025 0 0
K-100x100 A 37403.641 0 0
K-100x100 B 19571,944 0 0
K-90x90 A 30058,063 0 0
K-90x90 B 15790,128 0 0
K-80x80 A 25388,425 0 0
K-80x80 B 12356,989 0 0
K-70x70 A 17290,082 1,025 1,025
K-70x70 B 8193,570 1,025 1,025
K-60x60 A 10666,127 0,879 0,879
K-60x60 B 6143,463 0,879 0,879
K-50x50 A 4025,040 0,732 0,732
K-50x50 B 2690,496 0,732 0,732
Dari hasil luas tulangan kolom yang dibutuhkan, dapat ditentukan jumlah
tulangan kolom yang akan dipasang. Contoh perhitungan jumlah tulangan
untuk kolom K-70x70 A adalah sebagai berikut :
As = 16946,762 mm2
Av-1 = 1,025 mm2/mm
Av-2 = 1,025 mm2/mm
Ø Tul Pokok = D32 (As = 804,25 mm2)
Ø Sengkang = Ø12 (As = 113,10 mm2)
IV - 29
Jumlah tulangan pokok = 16946,762 mm2/804,25 mm2 = 21,07 ≈ 22

Tulangan pokok dipasang 22D32
Jarak sengkang =
ΣAv ×1000 (0,475 + 0,475)× 1000
ns = = = 8,4
As2 113,1
1000 1000
Jarak Sengkang = = = 119 mm ≈ 100 mm
ns 8,4
Jadi Untuk Kolom K-70x70A, Tulangan Pokok yang dipasang 22D32 (As
Terpasang = 17693 mm2) dan Sengkang Ø12-100 (1131 mm2)
Hasil perhitungan untuk ukuran kolom yang lain dapat dilihat pada tabel
berikut :
Tabel 4.17 Tulangan Pokok dan Sengkang Kolom

As Tul Pokok As Sengkang
Dimensi Tul Pokok Sengkang
Terpasang Terpasang
Kolom
D32 Ф12 mm2 mm2/mm
K-130x130 A 72 Ф12-200 57906 0.5652
K-130x130 B 44 Ф12-200 35387 0.5652
K-120x120 A 56 Ф12-200 45038 0.5652
K-120x120 B 28 Ф12-200 22519 0.5652
K-110x110 A 60 Ф12-200 48255 0.5652
K-110x110 B 32 Ф12-200 25736 0.5652
K-100x100 A 48 Ф12-200 38604 0.5652
K-100x100 B 28 Ф12-200 22519 0.5652
K-90x90 A 40 Ф12-200 32170 0.5652
K-90x90 B 20 Ф12-200 16085 0.5652
K-80x80 A 32 Ф12-200 25736 0.5652
K-80x80 B 16 Ф12-200 12868 0.5652
K-70x70 A 24 Ф12-100 19302 1.1304
K-70x70 B 12 Ф12-100 9651 1.1304
K-60x60 A 16 Ф12-100 12868 1.1304
K-60x60 B 12 Ф12-100 9651 1.1304
K-50x50 A 12 Ф12-100 9651 1.1304
K-50x50 B 8 Ф12-100 6434 1.1304
IV - 30
4.6 PERHITUNGAN DINDING GESER

Penulangan dinding geser (Shearwall) dihitung dengan bantuan software
SAP2000. Hasil dari analisis merupakan tegangan yang terjadi pada dinding
geser dan digunakan untuk menentukan penulangan dinding geser.
4.7.1 Penentuan Tebal Dinding Geser

Tebal dinding geser pada gedung ini direncanakan bervariasi seperti yang
dapat dilihat pada tabel 4.18.
Tabel 4.18. Tebal Dinding Geser (Shear Wall)
No Lantai Elevasi (m) Tebal dinding geser (mm)
1 Basement 2 - Lantai 4 -8 s/d 26 250
2 Lantai 5 - Lantai 14 26 s/d 62 200
3 Lantai 14 - Lantai 23 62 s/d 98 150

Struktur dinding geser direncanakan dengan menggunakan material beton
bertulang dengan mutu beton f’c = 25 MPa dan mutu tulangan ulir Fy =
400 MPa.
4.7.3 Analisis dan Desain Penulangan Dinding Geser

Dari hasil analisis diperoleh besarnya tegangan yang terjadi pada dinidng
geser sebagai berikut :
Tabel 4.19. Tegangan yang terjadi pada dinding geser (Shear Wall)
Tebal S11 (+) S11 (-) S22 (+) S22 (-)
2 2 2
cm kg/cm kg/cm kg/cm kg/cm2
25 28.41 -96.76 17.28 -370.19
20 27.58 -97.46 24.16 -352.18
15 25.81 -65.47 57.04 -241.52
Contoh perhitungan tulangan pada dinding geser dengan tebal 25 cm

adalah sebagai berikut :
• Tegangan aksial tarik ditahan sepenuhnya oleh tulangan.
P
As = dimana Ф tarik = 0,8
φ × fy
As S11(+) = 28,41 kg/cm2 x (25 cm x 1 cm) / (0,8 x 4000 kg/cm2)
= 0,222 cm2/cm = 2219.53 mm2/m
Dipasang tulangan 2D16-125 (As = 3217 mm2)

As S22(+) = 17,28 kg/cm2 x (25 cm x 1 cm) / (0,8 x 4000 kg/cm2)
= 0,135 cm2/cm = 1350 mm2/m
• Tegangan aksial tekan ditahan oleh kuat tekan nominal beton, dan
sisanya didukung oleh tulangan.
As =
(P − (φ × f' c)) × ( Ac) dimana Ф tekan = 0,6
φ × fy
As S22 (-) =
(370,19 − (0,6 × 373,5)) × (25 × 1) = 1,52 cm 2 /cm = 15218 mm 2 /m
0,6 × 4000
Karena S11(-) < (0,6x249)
Beton dianggap masih kuat menahan tegangan tekan arah S11

Maka dipasang tulangan praktis (D13-250)
Gambar 4.18. Tegangan normal arah (S11) dan (S22) pada Dinding Geser
Hasil perhitungan tulangan untuk tebal dinding geser lainnya dapat dilihat
pada tabel 4.20 berikut :
Tabel 4.20. Tulangan terpasang pada dinding geser
Tebal As11 As22 Lap As22 Tum Tul Arah 11 Tul 22 Lap Tul 22 Tum
2 2 2
mm mm /m Mm /m mm /m D16 D32 D32
250 2219.53 1350.00 15217.71 D16-125 D32-250 D32-100
200 1723.75 1510.00 10673.33 D16-150 D32-250 D32-150
150 1209.84 2673.75 1088.75 D16-250 D32-250 D32-250
4.8 PERHITUNGAN DINDING BASEMENT

Untuk perhitungan tulangan, dinding basement dimodelkan sebagai dinding
dengan beban tekanan tanah + tekanan air dengan bantuan software SAP2000.
Hasil dari analisis berupa momen yang digunakan untuk menentukan penulangan
dinding basement.
4.8.1 Penentuan Tebal Dinding Basement

Berdasarkan “Tata Cara Perhitungan Struktur Beton untuk Gedung” (SNI 03
-1728-2002 pasal 16.5(3)), Ketebalan dinding luar ruang bawah tanah dan
dinding pondasi tidak boleh kurang daripada 190 mm. Jadi, tebal dinding
basement diambil sebesar t = 250 mm
4.8.2 Pembebanan pada Dinding Basement

Beban yang bekerja pada dinding basement berupa tekanan tanah +
tekanan air. Beban tersebut dapat dilihat pada gambar 4.12.
Keterangan Gambar :
H =Kedalaman Basement (m)
γ = Berat Jenis (Ton/m3)
ka = Koef Tekanan tanah aktif
q = beban merata pada permukaan
Gambar 4.19. Diagram Tegangan Tekanan Tanah pada Dinding Basement
• Perhitungan Tekanan Tanah

Tekanan tanah aktif yang akan terjadi di belakang dinding basement
sebesar Ed=1/2 x γn x H2 x Ka.
Data tanah:
H = 8,00 m (kedalaman total lantai basement)
h1 = 4,00 m
γn = 1,55 t/m2
c = 0,116 kg/cm2
Φ = 120
Perhitungan nilai Ka :
Ka = tg2 ( 45 – Φ/2 ) = tg2 ( 45 – 12/2 ) = 0,6557
Dimana :
Ka = koefisien tekanan tanah aktif
Φ = sudut geser tanah
Pada Z = 0 m
σ 1 = γ1*H1*Ka =1,55 x 0 x 0,6557 = 0 kg/m²
Pada Z = 8 m
σ 2 = (γ1*H1*Ka ) + (γ sat *H2*Ka)

= 0 + (0,55 x103 x 8 x 0,6557) = 2885,3 kg/m²
• Perhitungan Tekanan Air

Tegangan yang disebabkan oleh air pori :
σ air = γ w *H2 = 1000 * 4 = 4000 kg/m²
• Perhitungan Tekanan Tanah akibat Beban Merata

Menurut Peraturan Pembebanan untuk Bangunan, beban untuk lantai
parkir diambil sebesar q = 400 kg/m2.
Tegangan yang disebabkan oleh beban merata:
σ = q x Ka = 400 x 0,6557 = 262,28 kg/m²
4.8.3 Analisis Dinding Basement

Untuk perhitungan dinding basement mempunyai prinsip yang sama
dengan penulangan dinding biasa. Momen yang terjadi akibat beban
tekanan tanah dihitung dengan memodelkan struktur dinding basement
sebagai pelat per meter panjang yang menerima beban segitiga akibat
tekanan total (tanah+air).
Pada software SAP2000, beban tekanan total (tanah+air) yang
berbentuk segitiga tersebut dilimpahkan merata ke pelat yang dijepit di sisi
bawah elemen dinding basement. Bagian atas dinding basement juga
terjepit, pada kedalaman 0 m dan -4 m dari permukaan tanah karena pada
elevasi tersebut dinding terkekang oleh pelat lantai basement dari gedung.
Cara – cara analisis struktur basement dengan software SAP2000 yaitu :
1) Membuat model struktur basement.
Struktur dinding basement dianggap sebagai elemen shell dengan

ketebalan 25 cm. Tumpuan jepit diletakkan di sisi bawah struktur
sebagai permodelan dari pondasi rakit. Dimensi dari dinding
dimodelkan sedalam 8 m.
Pada elevasi 0 m dan –4 m dari permukaan tanah asli dinding
basement diberi tumpuan sendi pada model SAP2000. Hal ini
berfungsi sebagai permodelan pertemuan antara dinding basement
dan pelat lantai basement.
2) Memasukkan karakteristik material beton
Struktur dinding basement direncanakan dengan menggunakan
material beton bertulang dengan mutu beton f’c = 24,9 MPa (K-300)
dan mutu tulangan ulir Fy = 400 MPa
3) Memasukkan beban ke model struktur dinding basement
Berat sendiri dinding basement akan dihitung otomatis pada
SAP2000 sedangkan beban tekanan tanah dan tekanan air di
masukkan kedalam model dinding basement sebagai beban luar.
Besarnya beban tekanan tanah dan tekanan air dapat dilihat pada
gambar berikut :
Gambar 4.20 Besar tekanan tanah dan tekanan air pada dinding basement
4) Deformasi dan gaya dalam dinding basement

Dari hasil analisis software SAP2000 diperoleh besarnya gaya-gaya
dalam dan deformasi struktur sebagai berikut :
• Deformasi Horizontal Terbesar = 3,5 mm

• Moment arah 1-1 maksimum = 1716,71 kg.m
• Moment arah 1-1 minimum = -2851,92 kg.m
• Moment arah 2-2 maksimum = 4537,02 kg.m
• Moment arah 2-2 minimum = 11724,71 kg.m
Gambar 4.21 Deformasi dan Momen arah 1-1 dan 2-2 pada dinding basement
4.8.4 Perhitungan Tulangan Dinding Basement

Perhitungan luas tulangan yang dibutuhkan pada dinding basement
menggunakan bantuan dari software SAP2000. Dinding basement dimodelkan
sebagai balok dengan tebal 25 cm, dan lebar 1 m yang menggunakan
tumpuan jepit di salah satu ujungnya. Lalu, momen hasil analisis ditempatkan
diujung yang lain sebagai beban terpusat, untuk menciptakan momen sebesar
yang direncanakan. Dari pemodelan struktur seperti itu, dapat diperoleh luas
tulangan yang dibutuhkan.
Tulangan Horizontal (arah 1-1)
Moment arah 1-1 maksimum = 1716,71 kg.m/m
Moment arah 1-1 minimum = -2851,92 kg.m/m
As dibutuhkan untuk M1-1 maks = 462,74 mm2/m
Direncanakan tulangan dengan diameter 13 mm.
Luas satu tulangan = As1 = 1/4 x π x d2 = 1/4 x π x 132 = 132,73 mm2
Jumlah tulangan yang dibutuhkan = 462,74 mm2/132,73 mm2 = 4
Jarak antar tulangan = 1000/4 = 250 mm
Sehingga tulangan yang dipakai adalah D13-250 (As = 530,92 mm2)
As dibutuhkan untuk M1-1 min = 777,90 mm2/m


Jarak antar tulangan = 1000/6 = 166.67 mm
Tulangan Vertikal (arah 2-2)

Momen arah 2-2 minimum = 11724,71 kg.m/m
As dibutuhkan untuk M2-2 maks = 945,4 mm2/m

Direncanakan tulangan dengan diameter 13 mm

4.9 PERHITUNGAN RAMP PARKIR

Pelat lantai ramp parkir dihitung menggunakan bantuan dari software SAP2000.
Hasil dari analisis merupakan momen yang terjadi pada pelat ramp parkir dan
digunakan untuk menentukan penulangan pelat ramp parkir.
4.9.1 Penentuan Tebal Pelat Ramp Parkir

Berdasarkan buku “Tata Cara Perhitungan Struktur Beton untuk Gedung”
(SNI03-1728-2002 pasal 16.5(3)), ketebalan pelat yang biasa digunakan
125-250 mm. Jadi, tebal pelat ramp parkir diambil sebesar t = 250 mm.
4.9.2 Pembebanan pada Pelat Ramp

Beban yang bekerja pada pelat ramp berupa beban mati dan beban hidup.
Menurut Tata Cara Perencanaan Pembebanan Untuk Rumah Dan Gedung
(SNI 03-1727-1989), beban mati direncanakan sebesar 100 kg/m2 dan
beban hidup sebesar 400 kg/m2 (Beban lantai gedung parkir). Kombinasi
pembebanan yang dipakai adalah 120% beban mati ditambah 160% beban
hidup.
Wt = 1.2 DL + 1.6 LL
Dimana :
DL = Beban mati (berat sendiri) struktur.

Struktur pelat ramp parkir direncanakan dengan menggunakan material
beton bertulang dengan mutu beton f’c = 24,9 MPa (K-300) dan mutu
tulangan ulir Fy = 400 MPa
4.9.4 Analisis dan Desain Penulangan Pelat Ramp

• Momen arah 1-1 minimum = 8824,699 kg.m/m
• Momen arah 2-2 minimum = 19102,39 kg.m/m
Gambar 4.22 Momen arah 1-1 dan 2-2 Pada Ramp Parkir
4.9.5 Perhitungan Tulangan Pelat Ramp

Perhitungan luas tulangan yang dibutuhkan menggunakan bantuan dari
software SAP2000. Pelat ramp dimodelkan sebagai balok dengan tebal 25
cm, dan lebar 1 m yang menggunakan tumpuan jepit di salah satu ujungnya.
Lalu, momen hasil analisis ditempatkan di ujung yang lain sebagai beban
terpusat, untuk menghasilkan momen sesuai dengan yang direncanakan.
Dari pemodelan struktur seperti itu, dapat diperoleh luas tulangan yang
dibutuhkan.

Moment arah 1-1 maksimum = 682,957 kg.m
Moment arah 1-1 minimum = -8824,699 kg.m
¾ As dibutuhkan untuk M1-1 maks = 272,3 mm2/m

Luas satu tulangan = As1 = 1/4 x π x 222 = 380,133 mm2
Jumlah tulangan dibutuhkan < Luas satu tulangan D22
Sehingga tulangan yang dipakai adalah D22-125
(As = 3041,06 mm2)
¾ As dibutuhkan untuk M1-1 min = 2809,00 mm2/m

Jumlah tulangan dibutuhkan = 2809,00 mm2/380,133 mm2 = 7,4
Jarak antar tulangan = 1000/7,4 = 135,33 mm
Sehingga tulangan dipakai adalah D22 – 125
(As = 3041,06 mm2)

Moment arah 2-2 maksimum = 9292,671 kg.m
Moment arah 2-2 minimum = -19102,39 kg.m
(As = 3217 mm2)

(As = 8042,5 mm2)
4.10 PERHITUNGAN TANGGA

Permodelan Tangga dihitung menggunakan bantuan dari software SAP2000.
Hasil dari analisis merupakan tegangan dan momen yang terjadi pada pelat
lantai tangga dan digunakan untuk menentukan penulangan pelat.
4.10.1 Pembebanan pada pelat lantai tangga

Beban yang bekerja pada pelat lantai tangga berupa beban mati dan
beban hidup. Menurut Tata Cara Perencanaan Pembebanan Untuk
Rumah Dan Gedung (SNI 03-1727-1989), beban mati direncanakan
sebesar 100 kg/m2 dan beban hidup sebesar 250 kg/m2 (Beban hidup
tangga). Kombinasi pembebanan yang dipakai adalah 120% beban mati
ditambah 160% beban hidup.
Wt = 1.2 DL + 1.6 LL
Dimana :
DL = Beban mati (berat sendiri) struktur.
4.10.2 Permodelan Struktur Tangga

Permodelan struktur tangga adalah sebagai berikut :
Gambar 4.23 Permodelan Struktur Tangga
4.10.3 Perhitungan Tulangan Tangga

Perhitungan luas tulangan yang dibutuhkan menggunakan bantuan dari
software SAP2000. Pelat lantai dimodelkan sebagai balok dengan tebal
25 cm, dan lebar 1 m yang menggunakan tumpuan jepit di salah satu
ujungnya. Lalu, gaya – gaya dalam hasil analisis ditempatkan di ujung
yang lain sebagai beban terpusat. Dari pemodelan struktur seperti itu,
dapat diperoleh luas tulangan yang dibutuhkan.
Momen diperoleh dari hasil analisis SAP2000, yaitu:

Moment arah 1-1 maksimum = 1019 kg.m
Moment arah 1-1 minimum = 239 kg.m
Gambar 4.24 Momen arah 1-1 dan 2-2 Pada Tangga

Sehingga tulangan yang dipakai adalah Ø10 - 100
(As = 785,4 mm2)

(As = 314,16 mm2)

Jumlah tulangan yang dibutuhkan = 879 mm2/78,54 mm2 = 11,19
(As = 785,4 mm2)

(As = 314,16 mm2)
4.11 PERHITUNGAN DROP PANEL

Drop panel memiliki fungsi utama untuk mengurangi tegangan geser di
sekitar kolom. Setelah dilakukan pengujian terhadap tegangan geser pons pada
pelat di sekitar kolom, ternyata hasilnya melebihi syarat tegangan geser pons.
Agar struktur tidak mengalami retak akibat geser pons, maka dipasang drop panel
setebal 1 m.
4.11.1 Perhitungan Tulangan Drop Panel

Tulangan minimum pada drop panel dihitung menggunakan rumus:
0 .5 w × l 2 × l n
Asb =
0.87 × f y
w = beban yang bekerja pada drop panel
= 1,2 x 100 + 1,6 x 250 = 520 kg/m2
0.5 × 520 × 1,5 × 1,5
Asb = = 0,1817cm 2 / cm
0.87 × 4000
Tulangan yang digunakan = diameter 1,6 cm (As = 2,1 cm2)

Luas tulangan = 0,1817 cm2/cm x 100 cm/m = 18,17 cm2/m
Jumlah tulangan minimum yang dipasang = 18,17/2,1 = 8,65
IV - 42
Gaya dalam pada drop panel diperoleh dari SAP2000 :

M11 (minimum) = -57,7 ton.m/m
M22 (minimum) = -95,88 ton.m/m
¾ As dibutuhkan untuk M1-1 minimum = 2050 mm2/m

Jumlah tul yang dibutuhkan = 2050 mm2/200,96 mm2 = 10,2
Tulangan yang dipakai adalah 2D16–100 (As = 4102 mm2)
¾ As dibutuhkan untuk M2-2 minimum = 3419 mm2/m

Jumlah tulangan yang dibutuhkan = 3419 mm2/200,96 mm2 = 17
Sehingga tulangan yang dipakai adalah 2D16 - 100
(As = 4102 mm2)
4.11.2 Perhitungan Kapasitas Drop Panel

Kapasitas drop panel dihitung menggunakan rumus untuk
menghitung kapasitas balok. Drop panel diubah menjadi balok
ekivalen dengan lebar 3 m dan tinggi 1 m, menggunakan perhitungan
jalur kolom. Perhitungan ini dilakukan untuk memastikan konsep
strong column weak beam, dimana kapasitas dari balok, atau dalam
hal ini merupakan kapasitas dari drop panel, harus lebih kecil dari
kapasitas kolom.
d = 1000 – 50 – (2x16) = 918 mm
d’ = 82 mm
As = (¼ x π x d2) x 60 = (¼ x π x 162) x 60 = 12057,6 mm2
As’ = (¼ x π x d2) x 30 = (¼ x π x 162) x 60 = 6028,8 mm2
As 120,576
ρ= = = 0,0004
b × d 300 × 91,8
As ' 60,288
ρ'= = = 0,0002
b × d 300 × 91,8
ρ max untuk tulangan single

0,85 × 24,9 600
ρ max = 0,75 × = 0,0265
400 600 + 400
IV - 43
Tulangan Tarik
ρ max = ρmax tulangan single + ρ’
= 0,0265 + 0,0002
= 0,0267
ρ min agar tulangan tekan mencapai batas.
0,85 × 24,9 600 82
ρ min = 0,75 × × = 0,0028
400 600 + 400 918
Untuk menghitung momen kapasitas, perhitungan momen dibagi
menjadi:
M 1 = As'× fy × (d − d ' ) = 60,288 × 4000 × (91,8 − 8,2) = 20160307,2 kgcm

M1 = 201,6 ton.m
a=
[( As − As') × fy ] = (120,576 − 60,288) × 4000 = 3,798 cm
0,85 × f ' c × b 0,85 × 249 × 300
37,98
M 2 = ( As − As ') × fy × ( d − ) = 60,288 × 4000 × (91,8 −
a
) = 17558277 ,12 kgcm
2 2
M2 = 175,582 ton.m
Mtotal = M1 + M2 = 201,6 + 175,6 = 377,2 ton.m

Momen diatas dimasukkan kedalam permodelan kolom berdimensi
130 cm x 130 cm dengan beban sebagai berikut :
(Satuan Beban = Ton.m) (Satuan luas tulangan = mm2)
Gambar 4.25 Permodelan perhitungan diagram interaksi Kolom
IV - 44
Dari hasil analisis berdasarkan beban dan momen kapasitas drop

panel diperoleh luas tulangan kolom sebesar 16900 mm2 (1% luas
penampang kolom), maka dapat disimpulkan bahwa kolom memiliki
kapasitas yang lebih besar dari kapasitas drop panel, sesuai
dengan prinsip strong coloumn weak beam.
4.12 PERHITUNGAN GESER PONS
4.12.1 Perhitungan Geser Pons pada Drop Panel

Contoh perhitungan geser pons untuk drop panel setebal 1 m. Besarnya
gaya geser pons tidak boleh melebihi dari ketiga nilai berikut :
⎛ 2 ⎞ f ' c × bo × d ⎛ 2 ⎞ 24,9 × (4 × 1250) × 918

1. Vc = ⎜⎜1 + ⎟ = ⎜1 + ⎟ = 2357,8 Ton
⎝ βc ⎟⎠ 6 ⎝ 1000 / 1000 ⎠ 6
⎛ αs × d ⎞ f ' c × bo × d ⎛ 40 × 918 ⎞ 24,9 × (4 × 1250) × 918

2. Vc = ⎜ + 2⎟ =⎜ + 2⎟ = 2091 Ton
⎝ bo ⎠ 12 ⎝ 4 × 1250 ⎠ 12
1 24,9 × (4 × 1250 ) × 918

3. Vc = f' c bo × d = = 2100,18 Ton
3 3
Keterangan Gambar :
H = ketebalan drop panel
D = Tinggi Efektif
Bo = Keliling Geser Efektif
P = Gaya tekan pada kolom
Gambar 4.26 Perhitungan Geser Pons
IV - 45
Gaya geser pons yang terjadi adalah :

Vu = 1769 Ton > 2091 Ton (Aman)
Hasil perhitungan geser pons untuk drop panel lainnya dapat dilihat pada
tabel berikut.
Tabel 4.21 Perhitungan Geser Pons pada Drop Panel

Vc
Kolom Bo d Vc Izin Tebal
Terjadi Keterangan
(mm2) (mm) (mm) (Ton) (Ton) (mm)
1300x1300 9200 939 2539 1996 1000 Aman
1200x1200 8800 939 2154 1996 1000 Aman
1100x1100 8400 939 2123 1851 1000 Aman
1000x1000 8000 939 2091 1769 1000 Aman
900x900 7200 839 1673 1447 1000 Aman
800x800 6200 689 1145 1143 750 Aman
700x700 5600 639 977 859 750 Aman
600x600 5200 639 956 859 750 Aman
500x500 3200 439 437 342 500 Aman
4.12.2 Perhitungan Geser Pons pada Pile Cap

Perhitungan geser pons pada pile cap dihitung sebagai berikut :
Vc Terjadi = 4698,93 ton
Vc Izin diambil dari nilai terkecil berdasarkan persamaan di bawah ini :
⎛ 2 ⎞ f ' c × bo × d ⎛ 2 ⎞ 33,2 × (4 × 3300) × 1880

Vc = ⎜⎜1 + ⎟⎟ = ⎜1 + ⎟ = 68451 Ton
⎝ βc ⎠ 6 ⎝ 1300 / 1300 ⎠ 6
⎛ αs × d ⎞ f ' c × bo × d ⎛ 40 × 1880 ⎞ 33,2 × (4 × 3300) × 1880

Vc = ⎜ + 2⎟ =⎜ + 2⎟ = 91000 Ton
⎝ bo ⎠ 12 ⎝ 4 × 3300 ⎠ 12
1 33,2 × (4 × 3300 ) × 1880

Vc = f' c bo × d = = 47662 Ton
3 3
Vc terjadi = 4698,93 Ton < Vc Izin = 47662 Ton (Aman)
4.13 PERHITUNGAN PELAT BASEMENT

Pelat basement dihitung menggunakan bantuan software SAP2000. Hasil dari
analisis merupakan momen yang terjadi pada pelat basement dan digunakan
untuk menghitung penulangan pelat basement.
4.13.1 Penentuan Tebal Pelat Basement

Tebal pelat basement diambil sebesar 1 m.
4.13.2 Pembebanan pada pelat basement

Beban yang bekerja pada pelat basement berupa beban mati dan beban
hidup. Menurut Tata Cara Perencanaan Pembebanan Untuk Rumah Dan
Gedung (SNI 03-1727-1989), beban mati direncanakan sebesar 100
kg/m2 dan beban hidup sebesar 250 kg/m2 (untuk lantai perkantoran) dan
400 kg/m2 (untuk lantai parkir). Kombinasi pembebanan yang dipakai
adalah 120% beban mati ditambah 160% beban hidup.
Wt = 1.2 DL + 1.6 LL
Dimana : DL = Beban mati (berat sendiri) struktur.
Selain itu, dimasukkan beban akibat tekanan air tanah. Tekanan akibat air
tanah dihitung dengan rumus sebagai berikut :
σ = γ x h = 1 ton/m3 x 4 m = 4 ton/m2
Keterangan Gambar :
H = Kedalaman Tanah Basement (m)
γ = Berat Jenis Tanah (Ton/m3)
ka = Koef Tekanan tanah aktif
q = beban merata pada permukaan
γw = Berat Jenis Air (Ton/m3)
Hw = Kedalaman Tanah Basement (m)
Gambar 4.27 Permodelan diagram tegangan tanah pada plat basement


Struktur pelat basement direncanakan dengan menggunakan material
beton bertulang dengan mutu beton f’c = 25 MPa (K-300) dan mutu
tulangan ulir Fy =400 MPa.
4.13.4 Analisis dan Desain Penulangan Pelat Basement

• Momen arah 1-1 maksimum = 37,87 ton.m/m
• Momen arah 1-1 minimum = -7,93 ton.m/m
• Momen arah 2-2 maksimum = 39,75 ton.m/m
• Momen arah 2-2 minimum = -9,29 ton.m/m
4.13.5 Perhitungan Tulangan Pelat Basement

Perhitungan luas tulangan pelat basement yang dibutuhkan
menggunakan bantuan dari software SAP2000. Pelat basement
dimodelkan sebagai balok dengan tebal 100 cm, dan lebar 1 m yang
menggunakan tumpuan jepit di salah satu ujungnya.
Momen dari hasil analisis ditempatkan di ujung yang lain sebagai beban
terpusat, untuk menciptakan momen sesuai yang direncanakan. Dari
pemodelan struktur seperti itu, dapat diperoleh luas tulangan yang
dibutuhkan.
Tulangan arah 1-1

Momen arah 1-1 maksimum = 37,87 ton.m/m
Momen arah 1-1 minimum = -7,93 ton.m/m


Jumlah tulangan dibutuhkan = 504,28 mm2/283 mm2 = 1,78

Tulangan arah 2-2

Momen arah 2-2 maksimum = 39,75 ton.m/m
Momen arah 2-2 minimum = -9,29 ton.m/m
Luas satu tulangan = As1 = 0,25 x π x 192 = 283 mm2
Sehingga tulangan yang dipakai adalah D19-100 (As=2830 mm2)

Luas satu tulangan = As1 = 0,25 x π x 192 = 283 mm2
Jarak antar tulangan = 1000/2,08 = 479.66 mm
Sehingga tulangan yang dipakai adalah D19-250 (As=1132 mm2)
4.14 PERHITUNGAN SAMBUNGAN KOLOM DAN PELAT LANTAI
4.14.1 Perhitungan Gaya Dalam

Mkap, ki = 377,2 ton.m
Mkap, ka = 377,2 ton.m
lki = 10 m
ln, ki = 9,7 m
lka =9m
ln, ka = 7,7 m
tinggia = 4 m
tinggib = 4 m
Wu = 1,2 D + 1,6 L = 1,2 (250) + 1,6 (400) = 940 kg/m2
2 2
Wu × l x × (3l y − l x )
q equ = 2
6l y
940 × 8 × (3 × 10 2 − 8 2 )
q equ = = 2957 kg / m 2
6 × 10 2
Gambar 4.28 Sketsa beban pada perhitungan sambungan kolom dan plat lantai
⎛ l l ⎞
0,7 × ⎜⎜ ki × M kap ,ki + ka M kap ,ka ⎟⎟
Vkol = ⎝ l n ,ki l n ,ka ⎠ + q×l
0,5 × (hk ,a + hk ,b ) 2
⎛ 10 9 ⎞
0,7 × ⎜ × 377,2 + 377,2 ⎟
Vkol = ⎝ 8,7 7,7 ⎠ + 2,957 × 10 = 167,81 ton.
0,5 × (4 + 4) 2

0,7 × M kap ,ki 0,7 × 377,2
C ki = = = 230,8 T
z 1,144

0,7 × M kap,ka 0,7 × 377,2
Tka = = = 230,8 T
z 1,144

Vj,h = Cki + Tka – Vkol
= 230,8 + 230,8 – 167,81
= 293,79 Ton
d 1,222
V j ,v = × V j ,h = × 293,79 = 276,1626 T
hc 1,300
4.14.2 Kontrol Tegangan Geser Horizontal Minimal
1,5 f’c = 1,5 (373,5) = 560,25 kg/cm2
hc = 130 cm
bc = 130 cm
V j ,v 276162,6
V j ,h = = = 16,34 kg / cm 2 < 560,25 kg / cm 2 (OK )
b j × hc 130 × 130

4.14.3 Penulangan Geser Horizontal
V j ,v 276162,6
A j ,h = = = 115,068 cm 2 = 11506,8 mm 2
fy 2400
Sengkang rangkap = 16 mm
A tersedia = 804 mm2
Jumlah sengkang = 15 lapis (As = 12064 mm2)
4.14.4 Penulangan Geser Vertikal
As ' × V j ,h
Vc , v =
⎛ ⎞
⎜ 0,6 + N u × f ' c ⎟ × As
⎜ Ag ⎟
⎝ ⎠
1 276,1626
Vc , v = × = 0,0143 Ton
2 (0,6 + 1181,06 × 37,35)

Vs,v = Vj,v – Vs,v
= 276,1626 – 0,0143 = 276,1483 Ton
V s ,v 276148,3
A j ,v = = = 11506 mm 2
fy 2400

ntulangan = 15D16 (As = 12064 mm2)
4.14.5 Penulangan Geser Pada Tumpuan Pelat (Jalur Kolom)
M1 + M 2 q × l
V = +
l 2
377,2 + 377,2 2,957 × 10
V = + = 90,225 ton
10 2

V 90225
Av = = = 3759,3 mm 2
fy 2400

Sengkang rangkap = 16 mm
A tersedia = 804 mm2
Jumlah sengkang = 5 lapis

Bab Iv Perhitungan Struktur: 4.1 Tinjauan Umum

Diunggah oleh

Informasi Dokumen

Judul Asli

Hak Cipta

Format Tersedia

Bagikan dokumen Ini

Bagikan atau Tanam Dokumen

Opsi Berbagi

Apakah menurut Anda dokumen ini bermanfaat?

Apakah konten ini tidak pantas?

Hak Cipta:

Format Tersedia

Bab Iv Perhitungan Struktur: 4.1 Tinjauan Umum

Diunggah oleh

Hak Cipta:

Format Tersedia

Perhitungan

4.1 TINJAUAN UMUM

4.2 KRITERIA DESAIN

4.3 ANALISIS STRUKTUR

4.3.2 Beban Hidup (Live Load)

4.3.3 Beban Gempa (Quake Load)

4.3.3.1 Faktor Keutamaan Struktur (I)

4.3.3.2 Faktor Reduksi Gempa (R)

4.3.3.3 Penentuan Jenis Tanah

Tabel 4.1 Jenis tanah berdasarkan SNI 03-1726-2002

Perhitungan Nilai hasil Test Penetrasi Standar rata-rata ( N ) :

Tabel 4.2 Hasil Nilai hasil Test Penetrasi Standar rata-rata ( N )

Lapis Ke- t (m) N t/N

1 2,00 – 2,45 2 0,225

Dari Tabel 4.1 Jenis-Jenis Tanah, untuk kedalaman 30,45 meter

dengan Nilai hasil Test Penetrasi Standar rata-rata ( N ) = 49,706 (15

4.3.3.4 Penentuan Zona Wilayah Gempa

Gambar 4.1 Spektrum Respon Gempa Wilayah 2

Tabel 4.3 Koefisien Gempa (C) untuk kondisi tanah sedang

Gambar 4.2 Struktur dengan tumpuan jepit disalah satu ujung

Dari model struktur di atas, maka perhitungan berat bangunan dan

Langkah-langkah perhitungan berat bangunan dengan software

Gambar 4.3 Pemodelan Perhitungan Berat Lantai Pada Basement

Dengan model massa terpusat untuk analisis beban gempa, massa

Perhitungan titik berat tiap lantai dari gedung diperoleh dengan

Gambar 4.4. Lantai dengan segmen pelat yang luasannya berbeda

Perhitungan titik berat lantai :

x = Titik berat lantai arah x (m)

y = Titik berat lantai arah y (m)

Suatu lantai dengan luas segmen area pelat lantai yang

Momen arah x (M1) = 42452 ton.m

4.3.3.6 Analisis Spectrum Respon dan Pembatasan Waktu Getar

• Kombinasi pembebanan yang ditinjau di dalam analisis :

• Model massa terpusat

terpusat (lump mass model) dari struktur, maka joint-joint yang

LOAD, ACC, OR LINK/DEF STATIC DYNAMIC EFFECTIVE

ACC UX 99.9799 89.3928 3.277899

(*) NOTE: DYNAMIC LOAD PARTICIPATION RATIO EXCLUDES LOAD

Untuk mendefinisikan waktu getar dilakukan perhitungan dalam

USING STIFFNESS AT ZERO (UNSTRESSED) INITIAL CONDITIONS

NUMBER OF STIFFNESS DEGREES OF FREEDOM = 27240

FREQUENCY SHIFT (CENTER) (CYC/TIME) = .000000

Found mode 1 of 32: EV= 2.4148266E+00, f= 0.247322, T= 4.043309

NUMBER OF EIGEN MODES FOUND = 32

• Pembatasan waktu getar fundamental struktur

Tabel 4.5 Koefisien Pembatas Waktu Getar Struktur

Pembatas waktu getar pada gedung :

Gambar 4.5. Bentuk Deformasi Struktur akibat ragam getar pertama

4.4 PERHITUNGAN STRUKTUR BAWAH

4.4.1 Perhitungan Pondasi Bore Pile

• Rencana Dimensi Tiang

Diameter (D) = 1,0 m

• Kondisi Tanah Dasar

• Perhitungan Daya Dukung Tiang Tunggal

Tabel 4.6 Nilai qd untuk pondasi tiang yang dicor di tempat.

Tanah pada kedalaman 30 m adalah pasir berkerikil hitam dengan kondisi

Tabel 4.7. Perhitungan Σlifi

Pondasi dengan diameter 1 m.

Jumlah bore pile di tiap-tiap kolom dihitung dengan membagi reaksi

Tabel 4.8. Jumlah Bore Pile

• Permodelan Struktur Bored pile

• Perhitungan Efisiensi Bore Pile

4.4.2 Perhitungan Pile Cap

Tulangan arah 1-1

As dibutuhkan untuk M1-1 min = 1589 mm2/m

Tulangan arah 2-2

As dibutuhkan untuk M2-2 min = 1022 mm2/m

σ 2 = (γ1H1Ka ) + (γ sat H2Ka)

σ air = γ w H2 = 1000 4 = 4000 kg/m²

Tulangan Vertikal (arah 2-2)
