03 April 2023 TK5201 -Teknik Reaksi Kimia Lanjut Apriyani Wulansari

(23022010)

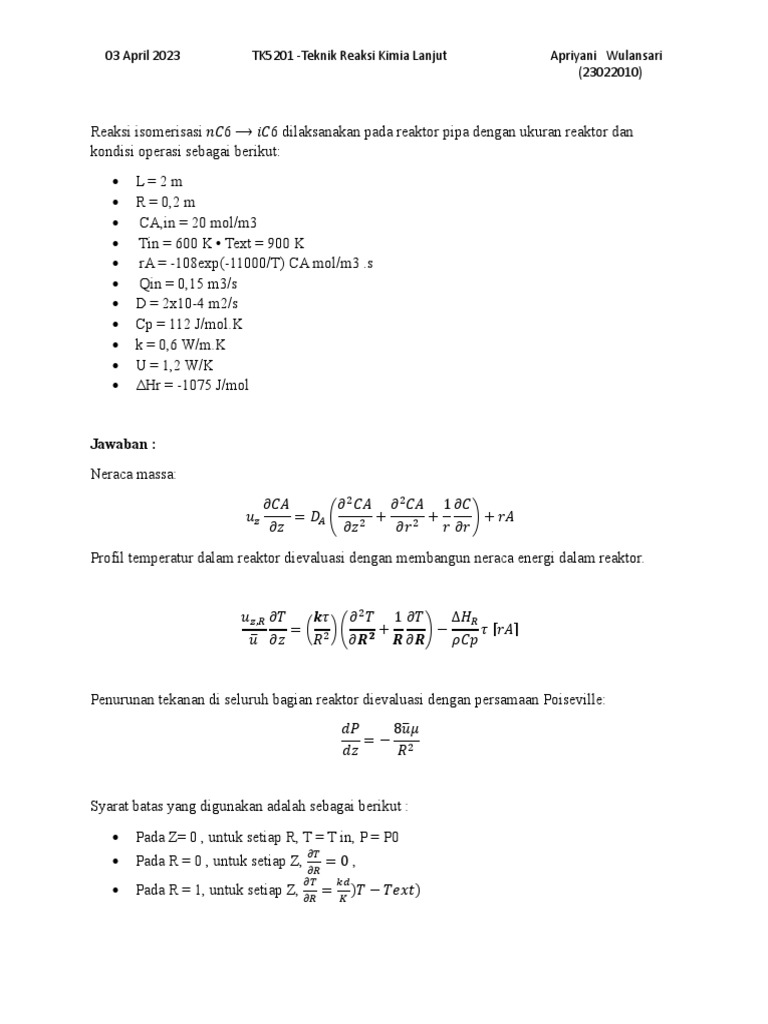

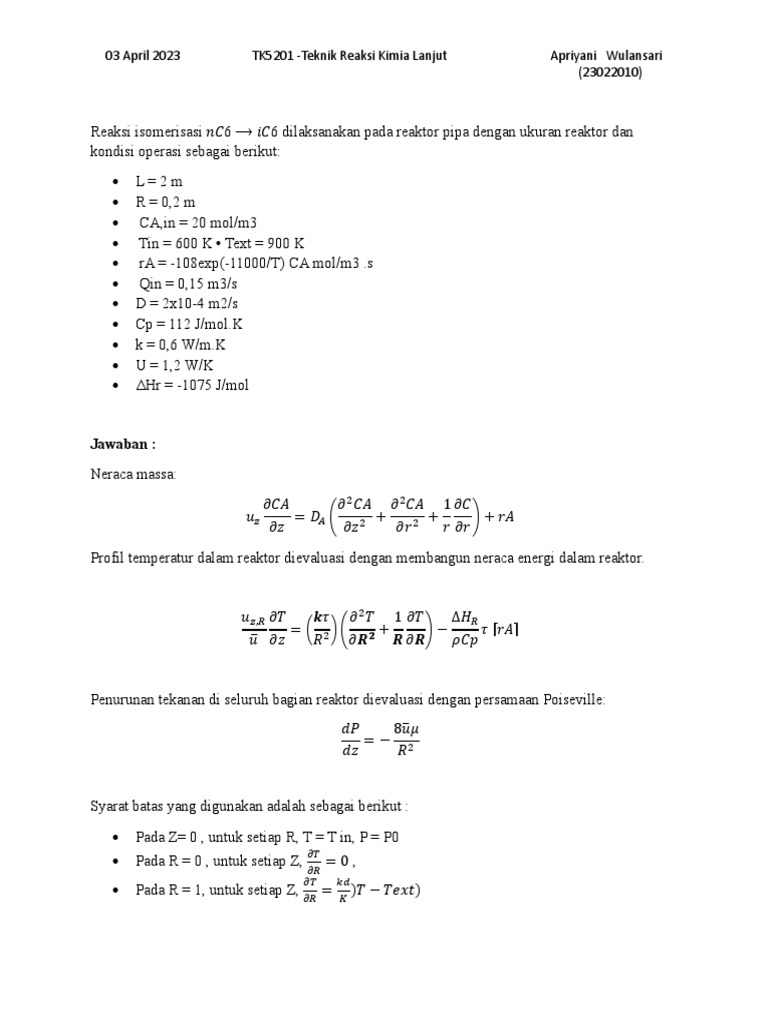

Reaksi isomerisasi 𝑛𝐶6 ⟶ 𝑖𝐶6 dilaksanakan pada reaktor pipa dengan ukuran reaktor dan
kondisi operasi sebagai berikut:
• L=2m
• R = 0,2 m
• CA,in = 20 mol/m3
• Tin = 600 K • Text = 900 K
• rA = -108exp(-11000/T) CA mol/m3 .s
• Qin = 0,15 m3/s
• D = 2x10-4 m2/s
• Cp = 112 J/mol.K
• k = 0,6 W/m.K
• U = 1,2 W/K
• ΔHr = -1075 J/mol

Jawaban :
Neraca massa:
𝜕𝐶𝐴 𝜕 2 𝐶𝐴 𝜕 2 𝐶𝐴 1 𝜕𝐶
𝑢𝑧 = 𝐷𝐴 ( 2 + + ) + 𝑟𝐴
𝜕𝑧 𝜕𝑧 𝜕𝑟 2 𝑟 𝜕𝑟

Profil temperatur dalam reaktor dievaluasi dengan membangun neraca energi dalam reaktor.

𝑢𝑧,𝑅 𝜕𝑇 𝒌𝜏 𝜕 2 𝑇 1 𝜕𝑇 ∆𝐻𝑅
= ( 2) ( 𝟐 + )− 𝜏 ⌈𝑟𝐴⌉
𝑢̅ 𝜕𝑧 𝑅 𝜕𝑹 𝑹 𝜕𝑹 𝜌𝐶𝑝

Penurunan tekanan di seluruh bagian reaktor dievaluasi dengan persamaan Poiseville:

𝑑𝑃 8𝑢̅𝜇
=− 2
𝑑𝑧 𝑅

Syarat batas yang digunakan adalah sebagai berikut :

• Pada Z= 0 , untuk setiap R, T = T in, P = P0
𝜕𝑇
• Pada R = 0 , untuk setiap Z, 𝜕𝑅 = 0 ,
𝜕𝑇 𝑘𝑑
• Pada R = 1, untuk setiap Z, 𝜕𝑅 = )𝑇 − 𝑇𝑒𝑥𝑡)
𝐾
 03 April 2023 TK5201 -Teknik Reaksi Kimia Lanjut Apriyani Wulansari
(23022010)

Berikut script FLEXPDE :

 03 April 2023 TK5201 -Teknik Reaksi Kimia Lanjut Apriyani Wulansari
(23022010)

Berikut ini adalah hasil dari perhitungan menggunakan flexPDE :
