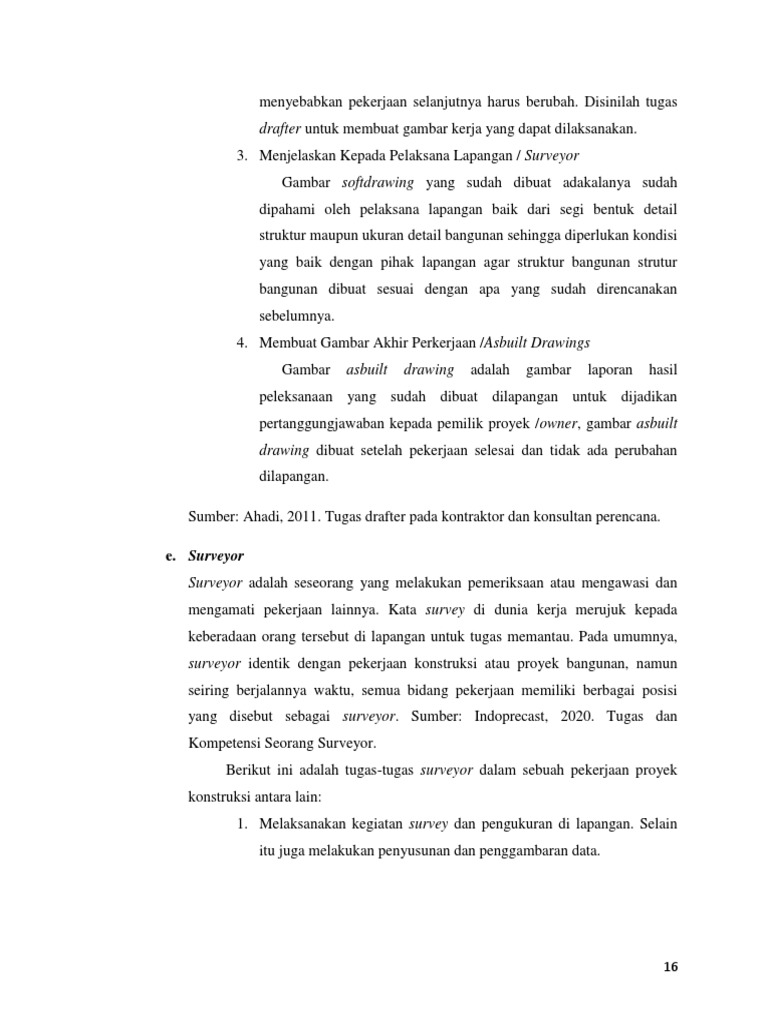

menyebabkan pekerjaan selanjutnya harus berubah.

Disinilah tugas
drafter untuk membuat gambar kerja yang dapat dilaksanakan.
3. Menjelaskan Kepada Pelaksana Lapangan / Surveyor
Gambar softdrawing yang sudah dibuat adakalanya sudah
dipahami oleh pelaksana lapangan baik dari segi bentuk detail
struktur maupun ukuran detail bangunan sehingga diperlukan kondisi
yang baik dengan pihak lapangan agar struktur bangunan strutur
bangunan dibuat sesuai dengan apa yang sudah direncanakan
sebelumnya.
4. Membuat Gambar Akhir Perkerjaan /Asbuilt Drawings
Gambar asbuilt drawing adalah gambar laporan hasil
peleksanaan yang sudah dibuat dilapangan untuk dijadikan
pertanggungjawaban kepada pemilik proyek /owner, gambar asbuilt
drawing dibuat setelah pekerjaan selesai dan tidak ada perubahan
dilapangan.

Sumber: Ahadi, 2011. Tugas drafter pada kontraktor dan konsultan perencana.

e. Surveyor
Surveyor adalah seseorang yang melakukan pemeriksaan atau mengawasi dan
mengamati pekerjaan lainnya. Kata survey di dunia kerja merujuk kepada
keberadaan orang tersebut di lapangan untuk tugas memantau. Pada umumnya,
surveyor identik dengan pekerjaan konstruksi atau proyek bangunan, namun
seiring berjalannya waktu, semua bidang pekerjaan memiliki berbagai posisi
yang disebut sebagai surveyor. Sumber: Indoprecast, 2020. Tugas dan
Kompetensi Seorang Surveyor.
Berikut ini adalah tugas-tugas surveyor dalam sebuah pekerjaan proyek
konstruksi antara lain:
1. Melaksanakan kegiatan survey dan pengukuran di lapangan. Selain
itu juga melakukan penyusunan dan penggambaran data.

16
 2. Mengevaluasi hasil pengukuran dengen mencatat berbagai
kekurangan sehingga bisa melakukan koreksi dan segera
menemukan solusi untuk kendala tersebut.
3. Melakukan tugas pengawasan terhadap pekerjaan kontraktor agar
memastikan pengukuran dilakukan dengan akurat.
4. Melakukan tugas pengawasan terhadap pekerjaan kontraktor agar
pengukuran dilakukan sesuai prosedur dan sesuai dengan kondisi
lapangan.
5. Mengawasi pelaksanaan staking out.
6. Melaksanakan survey lapangan dan peninjauan lokasi-lokasi yang
akan dikerjakan.
7. Bertanggung jawab terhadap hasil pekerjaan ke kepala proyek.
f. Logistik
Bertugas sebagai pengadaan barang dan pengawasan material bahan
bangunan, termasuk di dalamnya adalah membuat jadwal pengadaan dan
pemakaian bahan dan peralatan proyek. Bagian ini juga bertugas untuk
menyediakan pembelian bahan dan peralatan yang telah diputuskan oleh
koordinator pelaksana sesuai dengan jadwal pengadaan. Logistik dan peralatan
juga perlu menyusun suatu system administrasi tentang penerimaan,
penyimpanan, dan pemakaian barang. Sumber: Iksan, 2018. Unsur-unsur
Penyelanggara Jasa Kontruksi.
g. Pelaksana (Supervisor)
Pelaksana mempunyai wewenang dan tanggung jawab mengenai masalah-
masalah teknis dilapangan serta mengkoordinasi pekerjaan-pekerjaan yang
menjadi bagiannya. Sumber : Salim. Tugas Manajemen Konstruksi I.
Pelaksana mempunyai tugas dan kewajiban sebagai berikut:
1. Mengawasi dan mengkoordinasi pekerjaan para pelaksana
dilapangan dan mencatat semua prestasi pekerjaan untuk dilaporkan
kepada Site Manager.
2. Mengawasi metode pelaksanaan dilapangan untuk menghindarkan
kesalahan pelaksanaan.

17
 3. Bertanggung jawab pelaksanaan pekerjaan diproyek kepada Site
Manager.

2.6 Kurva S / Time Schedule Kontrak

Proyek Proyek SPAM II Kantor Pusat Sawojajar dilaksanakan oleh kontraktor

pelaksana PT. CAS - PT. WYP (KSO). Pembangunan ini dilaksanakan selama 365 hari
kalender yakni dimulai pada tanggal 15 Maret 2021 dan direncanakan selesai pada tanggal
26 Februari 2022 seperti yang ditunjukan pada Gambar 2.5. Gambar Kurva S Proyek
Pembangunan Sttruktur Tower Utama SPAM II adalah sebagai berikut :

JADWAL PELAKSANAAN PEKERJAAN SPAM KANTOR PUSAT SAWOJAJAR KOTA MALANG

NAMA KEGIATAN : PERENCANAAN SPAM PAKET II
NAMA PEKERJAAN : SPAM KANTOR PUSAT SAWOJAJAR
LOKASI : KOTA MALANG
TAHUN ANGGARAN : 2019
BOBOT MASA PELAKSANAAN (350 HARI KALENDER)
NO. URAIAN PEKERJAAN
(%) BULAN MARET 2021 BULAN APRIL 2021 BULAN MEI 2021 BULAN JUNI 2021 BULAN JULI 2021 BULAN AGUSTUS 2021 BULAN SEPTEMBER 2021 BULAN OKTOBER 2021 BULAN NOPEMBER 2021 BULAN DESEMBER 2021 BULAN JANUARI 2022 BULAN FEBRUARI 2022 BULAN MARET 2022 KET.
m1 m2 m3 m4 m5 m6 m7 m8 m9 m 10 m 11 m 12 m 13 m 14 m 15 m 16 m 17 m 18 m 19 m 20 m 21 m 22 m 23 m 24 m 25 m 26 m 27 m 28 m 29 m 30 m 31 m 32 m 33 m 34 m 35 m 36 m 37 m 38 m 39 m 40 m 41 m 42 m 43 m 44 m 45 m 46 m 47 m 48 m 49 m 50 m 51 m 52 m 53
A PEKERJAAN TOWER UTAMA
15-20 21-27 28-03 4-10 11-17 18-24 25-01 02-08 9-15 16-22 23-29 30-05 6-12 13-19 20-26 27-03 4-10 11-17 18-24 25-31 1-7 8-14 15-21 22-28 29-4 5-11 12-18 19-25 26-02 3-9 10-16 17-23 24-30 31-06 07-13 14-20 21-27 28-04 05-11 12-18 19-25 26-01 2-8 9-15 16-22 23-29 30-5 6-12 13-19 20-26 27-05 06 - 12 13 - 15
1 PEKERJAAN STRUKTUR 100
I PEKERJAAN PERSIAPAN 5.3770 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11 0.11
II PEKERJAAN TANAH 2.4486 0.35 0.35 0.35 0.35 0.35 0.35 0.35
A PEKERJAAN LANTAI DASAR ELV. -2.00 - -0.05 7.7815 0.97 0.97 0.97 0.97 0.97 0.97 0.97 0.97
B PEKERJAAN LANTAI 1 ELV. -0.05 - +3.95 2.1490 0.24 0.24 0.24 0.24 0.24 0.24 0.24 0.24 0.24
C PEKERJAAN LANTAI 2 ELV. +3.95 - +9.95 3.3356 0.42 0.42 0.42 0.42 0.42 0.42 0.42 0.42
D PEKERJAAN LANTAI 3 ELV. +9.95 - +15.95 2.7300 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30
E PEKERJAAN LANTAI 4 ELV. +15.95 - +21.95 2.0452 0.26 0.26 0.26 0.26 0.26 0.26 0.26 0.26
F PEKERJAAN LANTAI 5 ELV. +21.95 - +27.95 3.2929 0.37 0.37 0.37 0.37 0.37 0.37 0.37 0.37 0.37
G PEKERJAAN LANTAI 6 ELV. +27.95 2.3808 0.48 0.48 0.48 0.48 0.48
H PEKERJAAN CLAUDING 10.7864 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.41 0.76
1 PEKERJAAN ARSITEK 90
I PEKERJAAN TANAH 0.0190 0.00 0.00 0.00 0.00 0.00
A PEKERJAAN LANTAI DASAR ELV. -2.00 - ±0.00 0.6496 0.11 0.11 0.11 0.11 0.11 0.11
B PEKERJAAN LANTAI 1 ELV. ±0.00 - +4.00 1.2873 0.21 0.21 0.21 0.21 0.21 0.21
C PEKERJAAN LANTAI 2 ELV. +4.00 - +10.00 1.3063 0.22 0.22 0.22 0.22 0.22 0.22
D PEKERJAAN LANTAI 3 ELV. +10.00 - +16.00 0.2453 0.04 0.04 0.04 0.04 0.04 0.04
E
F
PEKERJAAN LANTAI 4 ELV. +16.00 - +22.00
PEKERJAAN LANTAI 5 ELV. +22.00 - +28.00
0.3004
1.1766
L 0.15 0.15
0.24 0.24 0.24 0.24 0.24
G PEKERJAAN LANTAI 6 ELV. +28.00 0.2388 0.03 0.03 0.03 0.03 0.03 0.03 0.03
H PEMIPAAN AIR HUJAN 0.0667 0.01 0.01 0.01 0.01 0.01 0.01
80
A
1 PEKERJAAN MEP
PEKERJAAN PANEL MDP 0.0622
I 0.02 0.02 0.02
B PENGADAAN & PEMASANGAN POMPA 3.3854 1.13 1.13 1.13
III PENGADAAN & PEMASANGAN PANEL SDP. DISTRIBUSI 1.3490 0.27 0.27 0.27 0.27 0.27
IV
V
PENGADAAN & PEMASANGAN SDP. INSTRUMENTASI
PENGADAAN & PEMASANGAN PANEL SDP. WATER TOWER
0.8727
0.4524
B 0.08 0.08 0.08 0.08
0.17
0.08
0.17
0.08
0.17 0.17 0.17

VI PENGADAAN & PEMASANGAN KABEL & ACCS. - .00

VI.1 PENGADAAN KABEL & ACCS. 0.3128 0.05 0.05 0.05 0.05 0.05 0.05
VI.2
VII
PEMASANGAN KABEL & ACCS.
PENGADAAN & PEMASANGAN INSTALASI PENYALUR PETIR R 85
0.4298
0.0912
U 0.02 0.02
0.11
0.02
0.11
0.02
0.11 0.11

VIII PEKERJAAN TAMBAH DAYA PLN 0.4073 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02
IX INSTALASI PENERANGAN RUANG DISTRIBUSI UTARA & SELATAN 0.0443 0.01 0.01 0.01 0.01 0.01
X
XI
PENGADAAN & PEMASANGAN HOIST CRANE 3 TON
PENGADAAN & PEMASANGAN LAMPU RGB
2.4104
0.7469
R 0.40 0.40 0.40 0.40 0.40 0.40
0.11 0.11 0.11 0.11 0.11 0.11 0.11
70
A PEKERJAAN RUMAH POMPA 01
I PEKERJAAN TANAH 0.0180 0.01 0.01 0.01
II PEKERJAAN PONDASI 0.0241 0.01 0.01 0.01
III PEKERJAAN STRUKTUR UTAMA 0.0725 0.02 0.02 0.02 0.02
IV PEKERJAAN PASANGAN 0.0609 0.02 0.02 0.02
V PEKERJAAN KUSEN, PINTU DAN JENDELA 0.0175 L 0.01 0.01 0.01
VI FINISHING DINDING 0.0338 0.02 0.02
VII PEKERJAAN WF 0.1149 0.06 0.06
B PEKERJAAN RUMAH POMPA 02
I PEKERJAAN TANAH 0.0180 E 0.01 0.01 0.01
60
II PEKERJAAN PONDASI 0.0241 0.01 0.01 0.01
III PEKERJAAN STRUKTUR UTAMA 0.0725 0.02 0.02 0.02 0.02
IV PEKERJAAN PASANGAN 0.0609 0.02 0.02 0.02
V PEKERJAAN KUSEN, PINTU DAN JENDELA 0.0175 B 0.01 0.01 0.01
VI FINISHING DINDING 0.0338 0.02 0.02
VII PEKERJAAN WF 0.1149 0.06 0.06
VIII PEKERJAAN PEMBUATAN SUMUR BOR DALAM 2 UNIT
A PEKERJAAN PEMBUATAN SUMUR BOR DALAM (DEEP WELL) 01 1.7961 A 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06
D PEKERJAAN CHAMBER
I PEKERJAAN TANAH 0.0138 0.01 0.01
II PEKERJAAN PONDASI 0.0168 0.01 0.01
III PEKERJAAN STRUKTUR UTAMA 0.0973 R 0.03 0.03 0.03
50
IV PEKERJAAN PASANGAN 0.0057 0.00 0.00
F PEKERJAAN MEP (PIPA)
I PEKERJAAN PENGADAAN DAN PEMASANGAN PIPA DARI RUMAH POMPA KE RESERVOIR (POMPA 01) TERMASUK INLET RESERVOIR
A
B
PEKERJAAN TANAH
PEKERJAAN PERPIPAAN
0.0143 A 0.01 0.01

BAHAN PIPA : 0.2606 0.07 0.07 0.07 0.07

AKSESORIS PIPA : 1.2439 0.25 0.25 0.25 0.25 0.25
C UPAH PEMASANGAN
UPAH PIPA : 0.0075
N 0.00 0.00 0.00 0.00
UPAH AKSESORIS : 0.0827 0.02 0.02 0.02 0.02 0.02 40
2 PEKERJAAN PENGADAAN DAN PEMASANGAN SISTEM GAS KLORINE (POMPA 01 DAN 02)
A PENGADAAN SISTEM GAS KLORINE DAN AKSESORISNYA
1 Set Vacuum Regulator ( Cylinder Mounted) kapasitas 1 kg/jam 0.4356 0.15 0.15 0.15
2 Tabung Gas Klorin Kapasitas 100 Kg (20 Bar ; JIS Standard) 0.8228 0.27 0.27 0.27
B PEMASANGAN SISTEM GAS KLORINE DAN AKSESORISNYA
1 Pemasangan Set Vacuum Regulator ( Cylinder Mounted) kapasitas 1 kg/jam 0.0050 0.00 0.00
F PEKERJAAN MEP (PIPA)
III PEKERJAAN PENGADAAN DAN PEMASANGAN PIPA DARI RUMAH POMPA KE RESERVOIR (POMPA 02)
A PEKERJAAN TANAH 0.0373 0.01 0.01 0.01 0.01
B PEKERJAAN PERPIPAAN
BAHAN PIPA : 0.4273 0.09 0.09 0.09 0.09 0.09
AKSESORIS PIPA : 1.2564 0.31 0.31 0.31 0.31 30
C UPAH PEMASANGAN
UPAH PIPA : 0.0257 0.01 0.01 0.01 0.01 0.01
UPAH AKSESORIS : 0.0835 0.02 0.02 0.02 0.02 0.02
F PEKERJAAN MEP (PIPA)
IV PENGADAAN DAN PEMASANGAN PIPA DARI OUTLET RESERVOIR SAMPAI DENGAN CHAMBER FLOWMETER DISTRIBUSI
A PEKERJAAN TANAH 0.0162 0.01 0.01 0.01
B PEKERJAAN PERPIPAAN
BAHAN PIPA : 0.2831 0.09 0.09 0.09
AKSESORIS PIPA : 3.0790 1.03 1.03 1.03
C UPAH PEMASANGAN
UPAH PIPA : 0.0798 0.03 0.03 0.03 20
UPAH AKSESORIS : 0.0446 0.01 0.01 0.01
F PEKERJAAN MEP (PIPA)
V PENGADAAN DAN PEMASANGAN PIPA DISTRIBUSI JALUR 1
A PEKERJAAN TANAH 1.3793 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
B PEKERJAAN REKONDISI JALAN 0.9164 0.10 0.10 0.10 0.10 0.10 0.10 0.10 0.10 0.10
C PEKERJAAN PERPIPAAN
BAHAN PIPA : 12.8654 1.43 1.43 1.43 1.43 1.43 1.43 1.43 1.43 1.43
AKSESORIS PIPA : 0.5703 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06
D UPAH PEMASANGAN
UPAH PIPA : 0.4146 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05 0.05
UPAH AKSESORIS : 0.2233 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02
F PEKERJAAN MEP (PIPA)
10
VI PENGADAAN DAN PEMASANGAN PIPA DISTRIBUSI JALUR 2
A PEKERJAAN TANAH 0.9007 0.10 0.10 0.10 0.10 0.10 0.10 0.10 0.10 0.10
B PEKERJAAN REKONDISI JALAN 0.5715 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06
C PEKERJAAN PERPIPAAN
BAHAN PIPA : 8.5819 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95
AKSESORIS PIPA : 0.5601 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06
D UPAH PEMASANGAN
UPAH PIPA : 0.2780 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.03
UPAH AKSESORIS : 0.7613 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08
G RK3K
I RK3K 2.9775 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0

J U M L A H TOTAL 100.000
JUMLAH AKUMULASI 0.17 0.17 0.17 0.52 0.52 1.49 1.49 1.49 - - 1.49 3.33 3.21 3.27 3.70 3.78 4.06 4.17 4.30 4.34 2.57 2.37 2.73 2.63 1.69 1.76 1.68 1.93 2.02 2.53 3.05 2.33 2.30 1.99 1.79 3.00 2.92 3.59 2.67 2.42 1.40 1.76 1.69 1.46 1.09 1.09 0.62 0.93 0.17 0.17 - - -
BOBOT RENCANA / MINGGU (%) 0.17 0.33 0.50 1.02 1.54 3.02 4.51 6.00 6.00 6.00 7.49 10.82 14.03 17.31 21.00 24.78 28.84 33.01 37.31 41.65 44.22 46.59 49.33 51.96 53.64 55.40 57.08 59.01 61.03 63.56 66.61 68.94 71.25 73.24 75.03 78.03 80.95 84.54 87.21 89.63 91.03 92.78 94.48 95.93 97.03 98.12 98.73 99.67 99.83 100.00 100.00 100.00 100.00
BOBOT REALISAI FISIK (%)
AKUMULASI BOBOT REALISAI FISIK (%)
DEVIASI (%)

Gambar 2.5 Time Schedule

(Sumber : Data Proyek, 2021)
