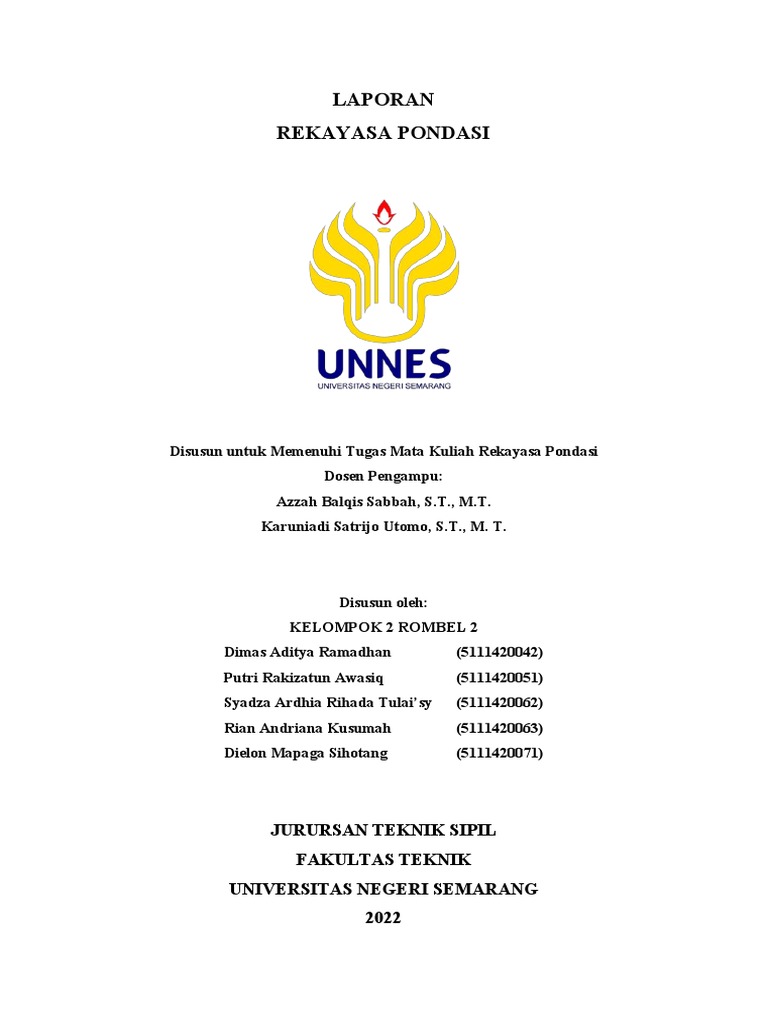

LAPORAN

REKAYASA PONDASI

Disusun untuk Memenuhi Tugas Mata Kuliah Rekayasa Pondasi

Dosen Pengampu:
Azzah Balqis Sabbah, S.T., M.T.
Karuniadi Satrijo Utomo, S.T., M. T.

Disusun oleh:
KELOMPOK 2 ROMBEL 2
Dimas Aditya Ramadhan (5111420042)
Putri Rakizatun Awasiq (5111420051)
Syadza Ardhia Rihada Tulai’sy (5111420062)
Rian Andriana Kusumah (5111420063)
Dielon Mapaga Sihotang (5111420071)

JURURSAN TEKNIK SIPIL

FAKULTAS TEKNIK
UNIVERSITAS NEGERI SEMARANG
2022
 KATA PENGANTAR

Assalamu’alaikum Wr. Wb.

Alhamdulillahirabbil’alamin. Puji syukur penulis ucapkan kehadirat Allah SWT. atas
berkat, rahmat serta karunia-Nya sehingga penulis dapat menyelesaikan tugas ini dengan
judul, “Laporan Rekayasa Pondasi”. Shalawat serta salam tidak lupa penulis curah dan
limpahkan kepada junjungan kita Nabi Besar Muhammad SAW, yang telah menuntun kita
dari zaman kebodohan menuju zaman ilmu pengetahuan.
Laporan ini penulis susun dalam rangka untuk memenuhi tugas besar mata kuliah
Rekayasa Pondasi. Dalam kesempatan kali ini, penulis juga ingin mengucapkan terimakasih
yang sebesar – besarnya kepada:
1. Yang terhormat, Bapak Dr. Nur Qudus, M.T., IPM., selaku Dekan Fakultas Teknik,
Universitas Negeri Semarang.
2. Yang saya hormati, Bapak Aris Widodo, S. Pd., M. T., selaku Ketua Jurusan Teknik
Sipil, Fakultas Teknik, Universitas Negeri Semarang.
3. Yang saya hormati, Ibu Dr. Rini Kusumawardani, S. T., M. T., M. Sc., selaku Ketua
Program Studi Teknik Sipil, Jurusan Teknik Sipil, Fakultas Teknik, Universitas Negeri
Semarang.
4. Yang saya hormati Ibu Azzah Balqis Sabbah, S.T., M.T., dan juga Bapak Karuniadi
Satrijo Utomo, S.T., M. T. selaku dosen pembimbing mata kuliah Rekayasa Pondasi
yang telah memberikan tugas kepada penulis guna membantu penulis memahami analisis
perencanaan struktur pondasi tiang.
5. Dan tidak lupa, penulis juga berterima kasih kepada teman-teman dan semua pihak yang
turut membantu dan memberi masukan kepada penulis guna menyelesaikan tugas besar
ini.
Semoga dengan adanya laporan ini dapat bermanfaat bagi para pembaca sekalian.
Sekian yang dapat penulis sampaikan, apabila ada kurang lebihnya, penulis mohon maaf
sebesar – besarnya.
Wassalamu’alaikum Wr. Wb.

Semarang, 02 Desember 2022

Tim Penulis

ii
 DAFTAR ISI
KATA PENGANTAR ...............................................................................................................ii
DAFTAR ISI ............................................................................................................................ iii
DAFTAR GAMBAR ...............................................................................................................iiv
DAFTAR TABEL ..................................................................................................................... v
BAB I .........................................................................................................................................1
PENDAHULUAN ..................................................................................................................... 1
1.1. Latar Belakang ............................................................................................................ 1
1.2. Rumusan Masalah ....................................................................................................... 2
1.3. Tujuan Penelitian ........................................................................................................ 2
BAB II ....................................................................................................................................... 3
TINJAUAN PUSTAKA ............................................................................................................ 3
2.1. Deskripsi Lapisan Tanah ................................................................................................ 3
2.1.1. Data Lapisan Tanah yang Belum Digabungkan ...................................................... 3
2.1.2. Data Lapisan Tanah yang Sudah Digabungkan .......................................................4
2.1.3. Acuan Data Korelasi ................................................................................................4
2.1.4. Resume Data Lapisan Tanah ................................................................................... 5
2.2. Asumsi Pondasi .............................................................................................................. 5
2.3. Beban .............................................................................................................................. 7
BAB III ...................................................................................................................................... 8
PERHITUNGAN .......................................................................................................................8
3.1. Spesifikasi Pondasi ......................................................................................................... 8
3.2. Perhitungan Beban Vertikal Tiang Tunggal ................................................................... 9
3.3. Perhitungan Beban Vertikal Tiang Grup ...................................................................... 12
3.4. Perhitungan Horizontal Tiang Tunggal (Lateral) ......................................................... 14
3.5. Perhitungan Horizontal Tiang Grup (Lateral) .............................................................. 18
3.6. Perhitungan Tarik Tekan Tunggal ............................................................................ 18
3.7. Perhitungan Tarik Tekan Grup ................................................................................. 19
3.8. Menghitung Settlement Tiang Tunggal .................................................................... 20
3.9. Menghitung Settlement Tiang Grup ......................................................................... 21
3.10. Perbandingan Hasil Perhitungan dengan Beban yang Diuji .......................................25
BAB IV ....................................................................................................................................27
KESIMPULAN ........................................................................................................................27
4.1. Kesimpulan ................................................................................................................... 27
4.2. Saran ............................................................................................................................. 27
LAMPIRAN ............................................................................................................................ 28

iii
 DAFTAR GAMBAR
Gambar 2. 1 Visualisasi Asumsi Pondasi ................................................................................ 6
Gambar 3. 1 Grafik Nilai Ks .................................................................................................. 15
Gambar 3. 2 Asumsi Bentuk Tiang ........................................................................................16
Gambar 3. 3 Grafik Kapasitas Lateral Ultimate .....................................................................17
Gambar 3. 4 Nilai � Dalam Distribusi Tahanan Sepanjang Tiang .........................................20
Gambar 3. 5 Sketsa Hasil Penurunan Tiang Grup ................................................................. 25

iv
 DAFTAR TABEL
Tabel 1. Tabel Data Boring .......................................................................................................3
Tabel 2. Data Lapisan Tanah Sebelum Digabungkan ...............................................................4
Tabel 3. Data Lapisan Tanah Sudah Digabungkan ...................................................................4
Tabel 4. Data N Pasir ................................................................................................................ 4
Tabel 5. Data Pasir .................................................................................................................... 4
Tabel 6. Data N Lempung .........................................................................................................5
Tabel 7. Data Lempung .............................................................................................................5
Tabel 8. Hubungan Data Lapisan Tanah Dengan Tabel Acuan Data ....................................... 5
Tabel 9. Data Dimensi Tiang Pancang ......................................................................................5
Tabel 10. Data-data Dimensi Tiang Pancang ............................................................................6
Tabel 11. Data Beban Uji ..........................................................................................................7
Tabel 12. Spesifikasi Pondasi ................................................................................................... 8
Tabel 13. Bearing Capacity Factor .......................................................................................... 9
Tabel 14. Data Tiang Tunggal Ujung Dan Friksi Kohesif ......................................................10
Tabel 15. Tabel Nilai γ Dry dan γ Sat .....................................................................................11
Tabel 16. Jenis Tanah Terhadap Tiang Pacang dan Tiang Bor Nilai Cp (Vesic, 1977) ......... 20
Tabel 17. Nilai Tipikal Indeks Kompresi Untuk Lempung Tak Terganggu ...........................22
Tabel 18. Tabel Korelasi empiris untuk Cc ............................................................................ 23

v
 BAB I
PENDAHULUAN
1.1. Latar Belakang
Mendesaian maupun menganalisa suatu bangunan diperlukan pemahaman
terhadap berbagai hal bidang ilmu rekayasa sipil. Pemahaman rekayasa sipil
tersebut tidak cukup hanya dengan mempelajari teori dan membaca berbagai
macam literatur saja, tapi diperlukan juga suatu penerapan desain perencanaan
serta analisa yang meninjau segala aspek yang berkaitan dengan proses, yaitu
proses analisis perhitungannya.
Suatu bangunan tentunya tidak akan berdiri tanpa adanya suatu pondasi.
Pondasi bangunan adalah konstruksi yang paling penting pada bangunan. Karena
Pondasi berfungsi sebagai penahan seluruh beban baik beban hidup atau pun
beban mati yang berada di atasnya dan gaya-gaya dari luar. Pada prinsipnya,
setiap bangunan sipil dapat dibagi menjadi dua bagian, yaitu bagian di atas tanah
(upper structure) dan bagian di bawah tanah (sub structure). Upper structure
adalah seluruh bagian struktur dari bangunan yang ada di atas permukaan tanah,
yaitu mulai dari kerangka-kerangka pemikul bangunan tersebut (structural part)
yang dapat berupa kerangka-kerangka beton bertulang, beton pratikan ataupun
kerangka baja. Sedangkan sub structure adalah seluruh bagian bangunan yang
ada di bawah permukaan tanah. Karena pondasi merupakan bagian dari struktur
yang berfungsi untuk meneruskan beban dari atas menuju ke lapisan tanah
pendukung dibawahnya, maka suatu pondasi harus diperhitungkan dengan benar
agar dapat menjamin kestabilan suatu bangunan. Hal-hal yang harus
diperhitungkan adalah beratnya sendiri, beban-beban bangunan (beban isi
bangunan), gaya-gaya luar seperti: tekanan angin, gempa bumi, dan lain-lain.
Disamping itu, tidak boleh terjadi penurunan level melebihi batas yang diizinkan.

1
1.2. Rumusan Masalah
Berikut adalah rumusan masalah guna memudahkan ketika melakukan
pembahasan:
1. Bagaimana cara merencanakan pondasi tiang berdasarkan data tanah?
2. Bagaimana cara menghitung daya dukung tekan pondasi tiang tunggal?
3. Bagaimana cara menghitung daya dukung tekan pondasi tiang grup?
4. Bagaimana cara menghitung daya dukung lateral tiang?
5. Bagaimana cara menghitung daya dukung lateral tiang grup?
6. Bagaimana cara menghitung daya dukung tarik pondasi tiang tunggal?
7. Bagaimana cara menghitung daya dukung tarik pondasi tiang grup?
8. Bagaimana cara menghitung settlement tiang tunggal?
9. Bagaimana cara menghitung settlement tiang grup?
1.3. Tujuan Penelitian
Tujuan penulisan laporan ini adalah untuk mengetahui bagaimana memilih
suatu pondasi yang tepat berdasarkan kondisi tanah serta beban – beban yang
harus diperhitungkan dan dianalisis guna mendapatkan hasil desain struktur
bawah yang terdiri dari struktur pondasi tiang, sesuai dengan data tanah yang
dimiliki. Serta menganalisis kondisi settlement pada struktur pondasi tiang yang
direncanakan, dan menghitung besar daya dukung pondasinya.

2
 BAB II
TINJAUAN PUSTAKA

2.1. Deskripsi Lapisan Tanah

2.1.1. Data Lapisan Tanah yang Belum Digabungkan
Tabel Nilai SPT Dari Data Boring
Coordinates : X = 519891
Y = 9492427
Z = 31
Depth of Hole : 24,00 m
GWL : -1,80 m
Tabel 1. Tabel Data Boring

3
 Tabel 2. Data Lapisan Tanah Sebelum Digabungkan
Depth N Jenis Tanah Konsistensi
0 - 3,5 21 Lempung Sangat Kaku
3,5 - 5,5 13 Lempung Kaku
5,5 - 8 16 Pasir Kuarsa Menengah
8 - 12 21.5 Pasir Menengah
Pasir
12 - 14 >50 Sangat Padat
Lempung
14 - 16 >50 Pasir Sangat Padat
16 - 18 >50 Pasir Kuarsa Sangat Padat
18 - 20 >50 Pasir Sangat Padat
20 - 24 >50 Lempung Keras

2.1.2. Data Lapisan Tanah yang Sudah Digabungkan

Tabel 3. Data Lapisan Tanah Sudah Digabungkan

Depth N Jenis Tanah Konsistensi
0 - 3,5 21 Lempung Sangat Kaku
3,5 - 5,5 13 Lempung Kaku
5,5 - 12 18.75 Pasir Menengah
12 - 20 > 50 Pasir Sangat Padat
20 - 24 > 50 Lempung Keras

2.1.3. Acuan Data Korelasi

Tabel 4. Data N Pasir

Tabel 5. Data Pasir

NB :
Nilai Sudut Geser pada lempung diambil dari nilai sudut geser dalam data pasir Nilai Cu
pada pasir diambil dari nilai Cu dalam data lempung

4
 Tabel 6. Data N Lemp ung

Tabel 7. Data Lempung

2.1.4. Resume Data Lapisan Tanah

Tabel 8. Hubungan Data Lapisan Tanah Dengan Tabel Acuan Data

2.2. Asumsi Pondasi

Tabel 9. Data Dimensi Tiang Pancang

Asumsi pondasi dari Wika Beton

Prestressed Concrete Post

Jenis Tiang Tension Spun Piles (Cyilinder
Piles)
Kedalaman (D) 13.00 m
Kedalaman (D.dry) 3.00 m
Kedalaman (D.sat) 10.00 m
Diameter 1.2 m
Ukuran Pile cap (Ae) 1.13142852
Penampang Pile Cap & Pondasi grup 6x6 m2

5
 Gambar 2. 1 Visualisasi Asumsi Pondasi

Tabel 10. Data-data Dimensi Tiang Pancang

(Sumber: www.wika-beton.co.id)

6
2.3. Beban
Berikut adalah asumsi beban yang akan diujikan pada pondasi :

Tabel 11. Data Beban Uji

Beban Vertikal Tekan Tiang
130 ton
Tunggal
Beban Vertikal Tarik Tiang Grup 30 ton
Beban Horizontal Tiang Tunggal 30 ton
Beban Vertikal Tekan Tiang Grup 300 ton
Beban Vertikal Tarik Tiang Grup 80 ton
Beban Horizontal Tiang Grup 90 ton

7
 BAB III
PERHITUNGAN

3.1. Spesifikasi Pondasi

Berikut adalah spesifikasi pondasi yang digunakan :
Tabel 12. Spesifikasi Pondasi

Jenis Tiang Prestressed Concrete Spun Piles

Kedalaman (D) 13,00 m

Kedalaman (D.dry) 3,00
Kedalaman (D.sat) 10,00
Diameter 1,2 m
Ukuran Pile cap (Ae) 1,13142852

Jenis
Depth N Konsistensi Nilai γdry dan γsat
Tanah
0 - 3,5 21 Lempung Sangat Kaku 16 γdry
3,5 - 5,5 13 Lempung Kaku 17
5,5 - 12 18,75 Pasir Menengah 18,5
γsat
12 - 20 >50 Pasir Sangat Padat 19
20 - 24 >50 Lempung Keras 20,5
Nilai γrata-rata yang digunakan 17,625

8
3.2. Perhitungan Beban Vertikal Tiang Tunggal

Jenis Sudut
Depth N Konsistensi Cu Gamma
Tanah Geser
0 - 3,5 21 Lempung Sangat Kaku 150 18 15
3,5 - 5,5 13 Lempung Kaku 80 17 10
5,5 - 12 18,75 Pasir Menengah 40 18 32
12 - 20 >50 Pasir Sangat Padat 100 20 40
20 - 24 >50 Lempung Keras 200 20 20

Penentuan nilai Nc, Nq, dan Nγ berdasarkan sudut geser pada kedalaman paling
bawah, maka dengan sudut geser 20˚ didapatkan nilai Nc, Nq, dan Nγ berdasarkan
tabel Bearing Capacity Factor.
Tabel 13. Bearing Capacity Factor

9
 Tabel 14. Data Tiang Tunggal Ujung Dan Friksi Kohesif
DATA TIANG TUNGGAL UJUNG DAN FRIKSI
(TIANG PANJANG) KOHESIF
C 100 kN/m2
γsat - γair
γ`
10,19 kN/m3
(D.dry * γdry) + (γ` * D.sat)
q
149,9 kN/m2
B (diameter) 1,2 m
Nc 14,83
Nq 6,4
Nγ 5,39
FK 3
1/4 * π * d2
Ae
1,13142852 m

Daya Dukung Ujung Tiang (Meyerhoff)

Karena Muka Air Tanah (MAT) berada diantara permukaan tanah dan dasar
pondasi, maka menggunakan γ`
�� = (� × ��) + (� × ��) + (�, � × �' × � × �� )
�� = (100 × 14,83) + (149,9 × 6,4) + (0,3 × 10,19 × 1,2 × 5,39)
�� = 2462,132676 ��
�3

�� = (�� × ��)
�� = (2462,132676 × 1,13142852)
�� = 2785,727 ��

10
 Daya Dukung Selimut Tiang
Layer 1 Layer 2
C1 150 kN/m2 C2 80 kN/m2
(Metode α1 0,42 α2 0,58
Alpha) D1 3,5 m D2 2 m
α1 * C1 *As α1 * C1 *As
qs1 qs2
831,600 kN 349,989 kN
Layer 3 Layer 4
Ks3 1 Ks4 1
(Metode
σv3 101,75 σv4 228
Coyley
tan 0,445 tan 0,577
dan
Ks3 * σv3 * tan Ks4 * σv4 * tan
Castello)
qs3 Sudut Gesek qs4 Sudut Gesek
45,279 kN 131,556 kN

Tabel 15. Tabel Nilai γ Dry dan γ Sat

Nilai Ks didapat dengan perhitungan : 0,75 * Sudut Geser

�� = ����� = ��� + ��� + ��� + ���

�� = 831,600 + 349,989 + 45,279 + 131,556 = 1358,423 ��

(�� + ��)
� ��� =
��
(2785,727 + 1358,423)
� ��� = >>> � ��� = 1381,383 ��
3
� ��� = 138,1383 ton
�� = ��� ��� = ���� ��
(Nilai Qu dari asumsi beban vertikal tiang tunggal)
Q all > Qu Tiang Tunggal = OK!

11
3.3. Perhitungan Beban Vertikal Tiang Grup

KELOMPOK TIANG

Qp = Qe 2785,727 kN
Qs 1358,423 kN
m 2 tiang pondasi
n 2 tiang pondasi
Jumlah 4 buah

a. Total Kapasitas Kelompok Tiang

����� = � × � × (�� + ��)
����� = 2 × 2 × (2785,727 + 1358,423) = 16576,602 ��

�����
���� =
��
16576,602
���� = = 5525,534 ��
3

b. Daya Dukung Blok Berukuran L × Bg × D

 s = 2*B = 2,4 m
 Lg = s+B = 3,6 m
 Bg = s+B = 3,6 m L
 Cu = > 50 t/m2 = 150 kN/m2
 Nc = 9 s s
s
B
L s
g
g

12
Berdasarkan analisis di atas, maka nilai Qall dapat dicari :

LEMPUNG PASIR
Layer 1 Layer 3
ΔL 3,5 m ΔL 6,5 m
Cu 150 kN/m² As 93,6 kN/m²
Qs1 (2(Lg + Bg)Cu*ΔL)*As qs3 45,279 kN/m²
7560 kN Qs3 4238,091 kN
Layer 2 Layer 4
ΔL 2 m ΔL 1 m
Cu 80 kN/m² As 14,4 kN/m²
Qs2 (2(Lg + Bg)Cu*ΔL)*As qs4 131,556 kN/m²
2304 kN Qs4 1894,4064 kN

��� = ��� + ��� + ��� + ���

��� = 7560 + 2304 + 4238,091 + 1894,4064 = 15996,497 ��

����� = �� × �� × �� × �� + ���
����� = 3,6 × 3,6 × 150 × 9 + 15996,497 = 33492,497 ��

�����
����` =
��
33492,497
����` = = 11164,166 ��
3

Rekap Qall
Qall 1 = 5525,534 kN
Qall 2 = 11164,166 kN

*Gunakan Qall terkecil = 5525,534 kN

13
 c. Efisiensi Tiang Grup

k = 4 tiang pondasi
D = 1,2 m
s = 2,5 * D
= 3m
θ = tan^-1(D/s)
= 21,80°
η = 1 - θ * ((((n-1)*m) + ((m-1)*n))) / 90 * m *n
= 0,76
Qu = 300 ton = 3000 kN
Qg = η * Q all
= 4187,040 kN = 418,7040 ton

Qg > Qu Tiang Grup = OK!

3.4. Perhitungan Horizontal Tiang Tunggal (Lateral)

Menentukan Kriteria Tiang

B 1,2 m
fc 42 MPa
fc` 4282,808 t/m²
4700*√fc
Ep
307582,8811 t/m²

Dr 85 %

Nilai Dr berdasarkan hasil asumsi untuk

mendapatkan nilai Ks dari grafik

Ks 210 ton/ft³

Ks 7416,087 ton/m³
I 1/64*π*d^4
I` 0,452571408 m4
L 13,00 m

14
Mencari nilai Ks berdasarkan Dr pada grafik di bawah ini.

Gambar 3. 1 Grafik Nilai Ks

Setelah melengkapi data kriteria tiang, maka perlu ditentukan tiang jenis
� ���
apa yang digunakan dengan rumus � = ��
maka nilai R = 1,370. Nilai

tersebut akan memenuhi ketentuan :

Dari hasil perhitungan didapatkan data berikut :

L ≤ 2T tidak kaku (panjang) L ≥ 4T tidak kaku (panjang)
L ≤ 2R tidak kaku (panjang) L ≥ 3,5R tidak kaku (panjang)

Tipe tiang : Tiang Panjang / Tidak Kaku

Perhitungan Kapasitas Lateral menggunakan Metode Analisa Broms,
dengan kondisi :
1. Tiang Panjang
2. Kepala Tiang Terjepit
3. Tanah Pasir

15
 Asumsi bentuk tiang adalah sebagai berikut :

Gambar 3. 2 Asumsi Bentuk Tiang

(perlawanan tanah pada momen lentur tiang panjang - kepala tiang terjepit pada tanah
pasir)
Maka, kapasitas lateral dapat dihitung dengan cara berikut.
Diketahui :
B = 1,2 m
D = 1,2 m
L = 13,00 m
γ1 = 0,102 * Nilai γrata-rata
= 1,79775
I = 0,101828567 m3
Z = I / (L/2)
= 0,169714278 m3
Mu = Z * fc
= 726,8536675
Kp = 1 + SIN(RADIANS(20)) / ( 1 - SIN(RADIANS(20)))
= 1,519803365
FK = 3
e = 3,00 m
x0 = 0,82 (Hu / γ1 * D * Kp)^0,5
= 8,232734661
Mmax = H all (e + 0,67 * x0)

16
 = 938,14 ton
Dengan data - data tersebut, Kapasitas Mu dapat dicari, dengan cara :
Kapasitas Mu = Mu / γ * D4 * Kp
= 1274,177919 kN
Berdasarkan nilai kapasitas Mu, maka nilai Kapasitas Lateral Ultimate
dapat dicari dengan menggunakan grafik.

Gambar 3. 3 Grafik Kapasitas Lateral Ultimate

Dari grafik, didapatkan nilai Kapasitas Lateral Ultimate = 700 ton,

selanjutnya Hu pun dapat diketahui :
Hu = Kapasitas Lateral Ultimate * Kp * D3 * γ
= 3304,901173 kN = 330,4901 ton
Sehingga nilai Hall menjadi :
Hall = Hu / FK
= 1101,633724 kN = 110,1633 ton
Hu = 30 ton (beban yang ditentukan)

Hall > Hu = OK!

17
3.5. Perhitungan Horizontal Tiang Grup (Lateral)
Diketahui :
Hu = 30 ton (beban yang ditentukan)
N = 4 tiang
Diameter = 1,2 m
Spacing = 2 * Diameter
= 2,4 m
Dapat ditentukan nilai Pile Spacing (s) pada pondasi :
Pile Spacing (s) = Spacing / Diameter
= 2B

Karena Pile Spacing = 2B maka diperlukan ekstrapolasi dari tabel di atas.

Pile Spacing (s) 2B 3B 4B 5B 6B
Group Efficiency (Ge) 0,65 0,7 0,75 0,85 0,9

Maka, nilai Hall Group adalah :

Hall Grup = Ge * N * Hall Tunggal
= 286,425 ton

Hall Grup > Hu = OK!

3.6. Perhitungan Tarik Tiang Tunggal

Daya dukung Tarik tiang tunggal dapat dicari dengan cara menjumlahkan
antara nilai �� atau daya dukung ultimate selimut tiang yang didapat didapat dari
penjumlahan daya dukung pondasi tiang dari setiap layer dengan berat pondasi
itu sendiri. Nilai �� dapat dicari dengan rumus dibawah ini:
��� = ��

18
 ��� = 1358,423 �� = 135,842 ���
Langkah selanjutnya adalah mencari berat pondasi dengan menggunkan
persamaan rumus berikut ini;
������ = 2400 ��/�3 ����−������� =
��� +��
��
�� = ������ . ������ ������� 135,842+35,2685
����−������� = 3
1 2
�� = ������ . �. � . �
4 ����−������� = ��, ��� ���
1
�� = 2400. 4
3,14. 0,62 . 13 �� = �� ���
�� = 35268,5 ��
�� = 35,2685 ���

Syarat daya dukung tarik tiang tunggal yaitu:

����−������� > ��
57,037 > 30  Terpenuhi!!

3.7. Perhitungan Tarik Tiang Grup

Berdasarkan perhitungan sebelumnya, maka kita dapat melakukan asumsi
dimana daya dukung tarik tiang grup (����−����) merupakan perkalian dari daya
dukung tarik tiang tunggal ( ����−������� ) dikalikan dengan jumlah tiang (N)
seperti perhitungan dibawah ini;
� = 4 �����
����−������� = 57,037 ���
����−���� = ����−������� × �
����−���� = 57,037 × 4
����−���� = 228,148 ���
�� = 80 ���
Sedangkan untuk daya dukung tarik tiang grup memiliki syarat dimana;
����−���� > ��
228,148 > 80  Terpenuhi!!

19
3.8. Menghitung Settlement Tiang Tunggal
Penurunan Akibat Beban Kerja Vertikal (Qw)

Tabel 16. Jenis Tanah Terhadap Tiang Pacang dan Tiang Bor Nilai Cp (Vesic, 1977)
Jenis Tanah Tiang Pancang Tiang Bor
Pasir (padat-lepas) 0,02-0,04 0,09-0,18
Lempung (kaku-lunak) 0,02-0,03 0,03-0,06
Lanau (padat-lepas) 0,03-0,05 0,09-0,12

Gambar 3. 4 Nilai � Dalam Distribusi Tahanan Sepanjang Tiang

Berikut adalah rincian proses perhitungan penurunan (settlement) pada tiang tunggal:
��� = 130 ��� �� = 307582,8811 ���/�2
��� = 30 ��� � = 0,5
� = � = 1,2 � �� = 0,04
� = 13 � ��� =
���
��
1
�� = 4
�. �2 130
��� = 1,13142851
1
�� = (3,14). (1,2)2
4
��� = ���, ���� ���/��
�
�� = �, �������� �

20
 � 0,5
�� = 0,93 + 0,16 . �
. ��

13 0,5
�� = 0,93 + 0,16 . 13
. (0,04)

�� = �, ����

��� + �.��� × � ��� × �� ��� × ��

�1 = �2 = �3 =
�� . �� � × �� � × ��

130 + 0,5 (30) × 13 130 + 0,04 30 + 0,04

�1 = �2 = �3 =
1,1314(307582,88) 13 ×114,8989 13 ×114,8989

�� = �, �������� � �� = �, ��������� � �� = �, ��������� �

������ = �1 + �2 + �3
������ = 0,00541654 + 0,003481319 + 0,000875686
������ = 0,009773545 �
������ = �, ���� ��

3.9. Menghitung Settlement Tiang Grup

 Menghitung Settlement Tiang Grup Pasir

Untuk melakukan perhitungan settlement tiang grup pasir telah diketahui
data – data sebagai berikut;
�� = 3,6 � � = 0,5
�� = 3,6 � �� = 300 ��
����� = 17,58333
Selanjutnya untuk mengetahui besar penurunan konsolidasi pada lapisan tanah
pasir dengan rumus berikut ini;
� = �� /(�� ∗ �� )
� = 300/(3,6 ∗ 3,6)
� = ��, ������ ��/��

0,5
�� = 0,92 ∗ � ∗ �� ∗ � �����
0,5
�� = 0,92 ∗ 23,148148 ∗ 3,6 ∗ 0,5 �����
�� = �, ��������� ��
Sg > Sg izin = 5 cm → Terpenuhi

21
 Menghitung Settlement Tiang Grup Lempung

Untuk melakukan perhitungan settlement tiang grup pasir telah diketahui data –
data sebagai berikut;
D1= 3,5 m �� = 3,6 �
D2 = 2 m �� = 3,6 �
D3 = 6,5 m �� = 3000 ��
D4 = 8 m �� = 0,2
D5 = 4 m �� = 0,77
L = 13 m

Tabel 17. Nilai Tipikal Indeks Kompresi Untuk Lempung Tak Terganggu

22
 Tabel 18. Tabel Korelasi empiris untuk Cc

Selanjutnya untuk mengetahui besar penurunan konsolidasi pada lapisan tanah

lempung dapat dicari dalam 1 titik sebagai berikut;
Titik 1
- Mencari nilai L’ yang berasal dari kedalaman 2/3L seperti dibawah ini
2
�' = �
3
2
�' = × 13 �
3

�' = �, ��� �

- Kemudian nilai L’ dapat dikurangi dengan kedalaman MAT

�' − ��� = 8,667 − 1,8 �
�' − ��� = �, ��� �

23
- Maka kedalaman pondasi sebagai berikut
��������� = 3 + 6,867 �
��������� = �, ��� �

- Mencari nilai zi sebagai berikut ini;

�� = �4 − �' − 1,8 + (�5/2)
�� = 8 − 6,867 + (4/2)
�� = �, ��� �

- Mencarai nilai �0 dengan rumus berikut;

�0 = ���� × ���� + (���� − ���� ) × �
�0 = (�1 × �1 ) + (�2 − 9,81) × �2 ) + (�3 − 9,81) × �3 ) + (�4 − 9,81) × �' −
���) + (�4 − 9,81) × (�4 − �' − ���)) + (�5 − 9,81) × (�5 /2))
�0 = (16 × 3,5) + (17 − 9,81) × 2) + (18,5 − 9,81) × 6,5) + (19 − 9,81) ×
6,867) + (19 − 9,81) × (8 − 6,867)) + (20,5 − 9,81) × (4/2))
�� = ���, ��� ��/��

- Mencarai nilai ��1 dengan rumus berikut;

��
��1 =
(�� + ��1 )(�� + ��1 )

��
��1 =
(�� + ��1 )(�� + ��1 )

3000
��1 =
(3,6 + 3,133)(3,6 + 3,133)
��� = ��, ��� ��/��

- Mencari nilai �� dengan rumus berikut;

� (�0 +∆�)
�� = × �� × ���
1+�0 �0
3,133 (221,765+66,170)
�� = × 0,2 × ���
1+0,77 221,765

�� = 0,040 �
�� = � ��

24
 Sehingga nilai penurunan konsolidasi yang terjadi adalah sebesar 0,04 m atau 4
cm. Sketsa yang dapat ditampilkan bisa dilihat seperti dibawah ini:

Gambar 3. 5 Sketsa Hasil Penurunan Tiang Grup

3.10. Perbandingan Hasil Perhitungan dengan Beban yang Diuji

a. Beban yang Diuji

Beban Vertikal Tekan Tiang Tunggal 130 ton

Beban Vertikal Tarik Tiang Grup 30 ton
Beban Horizontal Tiang Tunggal 30 ton
Beban Vertikal Tekan Tiang Grup 300 ton
Beban Vertikal Tarik Tiang Grup 80 ton
Beban Horizontal Tiang Grup 90 ton

25
 b. Beban Hasil Analisis

Beban Uji Beban Hasil Analisis

Beban Keterangan
(ton) (ton)
Beban Vertikal Tekan Tiang Tunggal 130 138,1383 AMAN
Beban Vertikal Tarik Tiang Grup 30 57,037 AMAN
Beban Horizontal Tiang Tunggal 30 110,1633 AMAN
Beban Vertikal Tekan Tiang Grup 300 418,7040 AMAN
Beban Vertikal Tarik Tiang Grup 80 228,148 AMAN
Beban Horizontal Tiang Grup 90 286,42 AMAN

S1 = 0.005416541 m
S2 = 0.003481319 m
Settlement Tiang Tunggal
S3 = 0.000875686 m
S = 0.009773545 m
Settlement Tiang Grup (Lempung) Sc = 0,40 m = 4 cm
Settlement Tiang Grup (Pasir) Sg = 1.702105289

26
 BAB IV
KESIMPULAN

4.1. Kesimpulan
Beban Uji Beban Hasil Analisis
Beban Keterangan
(ton) (ton)
Beban Vertikal Tekan Tiang Tunggal 130 138,1383 AMAN
Beban Vertikal Tarik Tiang Grup 30 57,037 AMAN
Beban Horizontal Tiang Tunggal 30 110,1633 AMAN
Beban Vertikal Tekan Tiang Grup 300 418,7040 AMAN
Beban Vertikal Tarik Tiang Grup 80 228,148 AMAN
Beban Horizontal Tiang Grup 90 286,42 AMAN

S1 = 0.005416541 m
S2 = 0.003481319 m
Settlement Tiang Tunggal
S3 = 0.000875686 m
S = 0.009773545 m
Settlement Tiang Grup (Lempung) Sc = 0,40 m = 4 cm
Settlement Tiang Grup (Pasir) Sg = 1.702105289

Maka berdasarkan hasil perhitungan yang sudah dilakukan sebelumnya, dapat

disimpulkan bahwa penggunaan pondasi tiang pancang dengan kedalaman (L) 13m dan
memiliki diameter (B) 1,2m dengan dimensi pile cap 6 x 6 m AMAN DAN DAPAT
DIGUNAKAN pada kondisi tanah hasil pengujian di bore log B.11 (STA 33+272).
4.2. Saran
Pondasi merupakan bagian terpenting dalam pembangunan suatu bangunan, Pondasi
akan menahan beban-beban yang ada pada bangunan. Dalam perencanaan pondasi di
dalam tanah, kita harus mengamati kondisi tanah yang akan kita tanamkan pondasi untuk
membangun sebuah bangunan agar kita mengetahui peletakan kedalaman pondasinya.
Selain mengamati tanahnya kita juga harus memperhitungkan beban-beban yang akan
ditanggung pondasi yang kita rancang, agar memperoleh bangunan yang kokoh.

27
 LAMPIRAN

 Data Bor B.11 (STA 33+272).

Coordinates : X = 519891 Depth of Hole : 24,00 m
Y = 9492427 GWL : -1,80 m
Z=3

28
 Lapisan Tanah

 Detail Pondasi

29
 Gambaran Pondasi di dalam Tanah

30
